门禁系统设备安装连接方法【一看就懂】

人脸识别技术已经得到社会的广泛认同，现已形成了诸多人脸识别产品并应用于金融、司法、军队、公安、边检、政府、工厂、教育、医疗及众多企事业单位等领域。随着技术的进一步成熟和社会认同度的提高，人脸识别技术将应用在更多的领域。

今天讲解一下门禁系统安装。

人脸门禁考勤机安装接线示意图

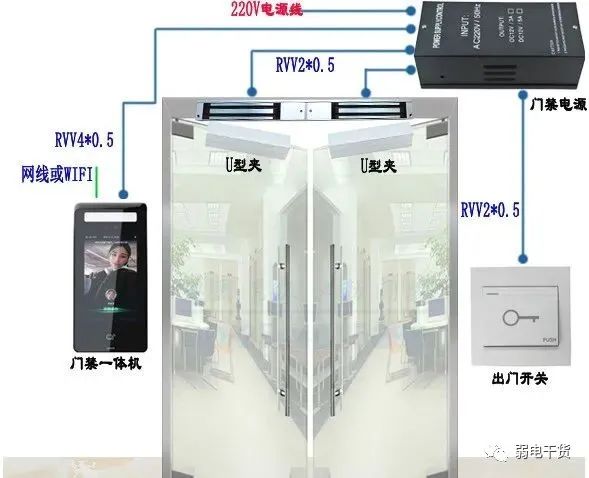

1、玻璃门磁力锁安装示意图

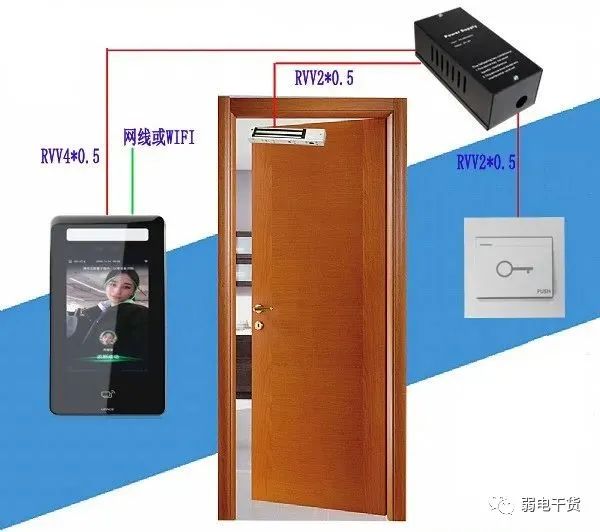

2、防火门磁力锁安装示意图

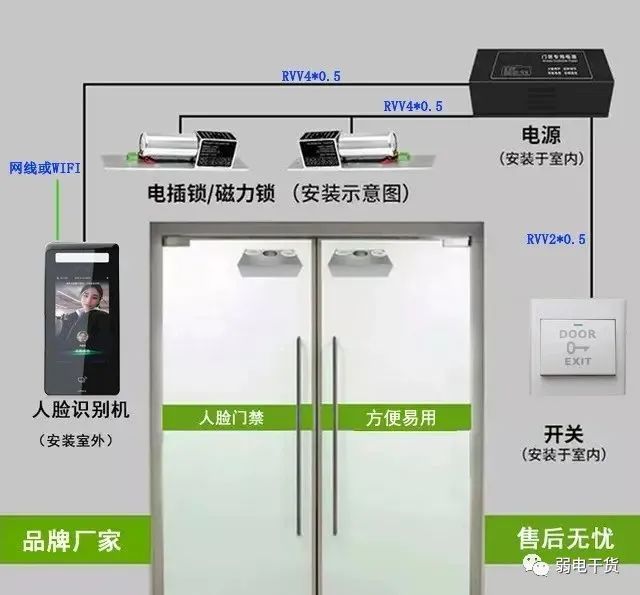

3、玻璃门电插锁安装示意图

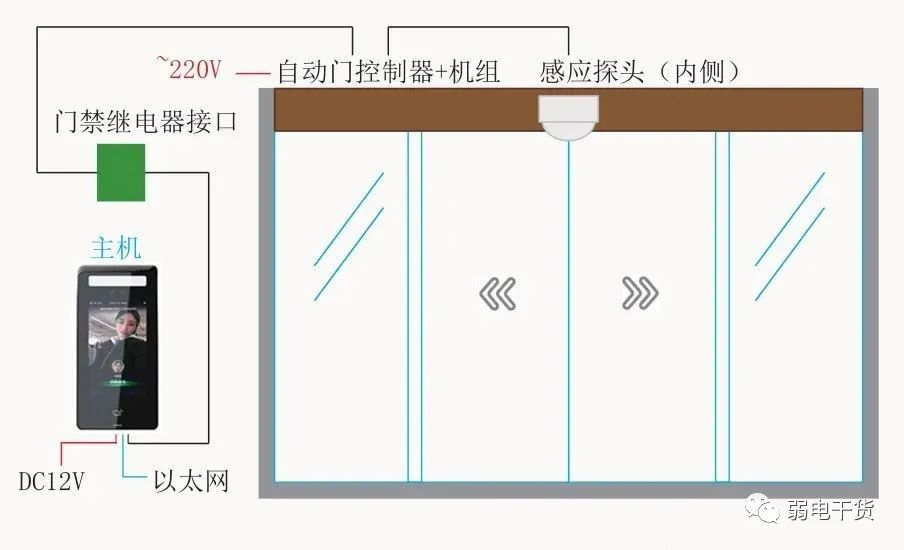

4、感应自动门安装示意图

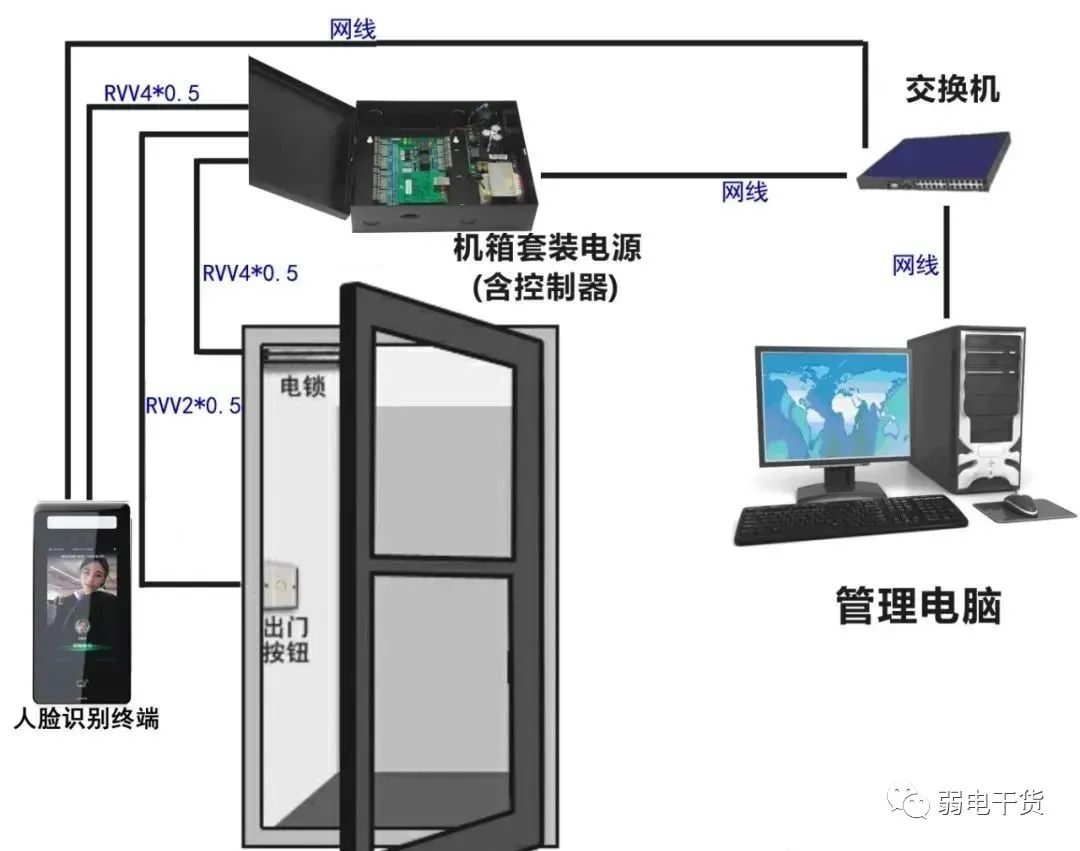

5、人脸门禁考勤机与联网控制器连接示意图

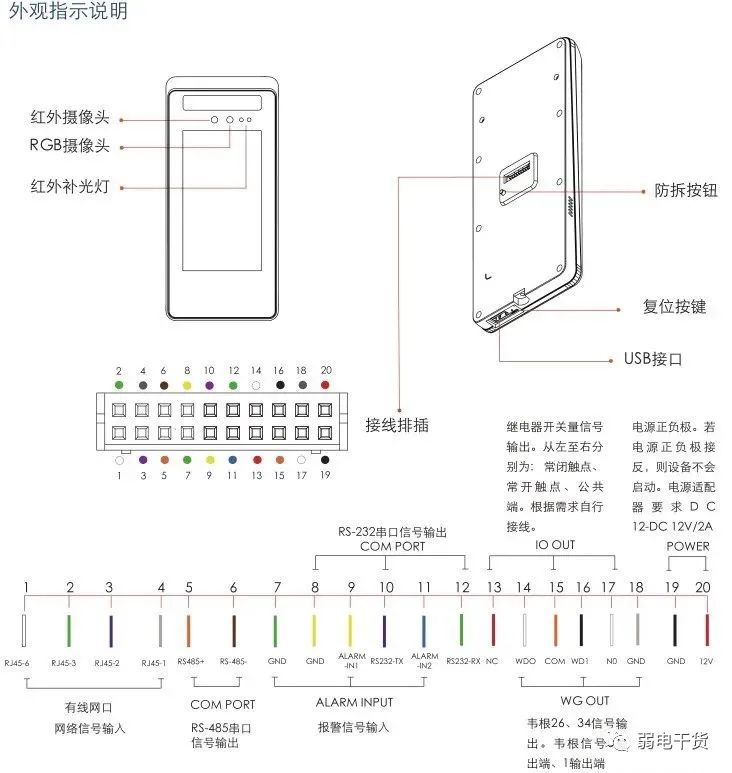

6、人脸机外观及接线排插图

（每个厂家有所不同，看一下说明书就知道了）

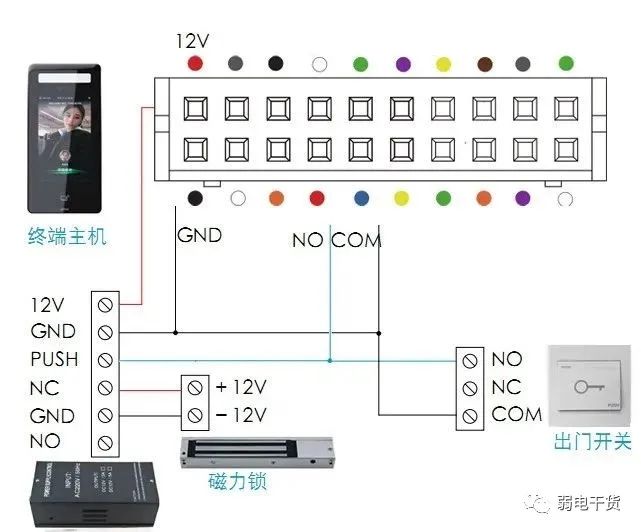

7、人脸机与门禁专用电源接线示意图

（每个厂家有所不同，看一下说明书就知道了）
