通过80PLUS金牌认证，鑫谷昆仑KL-M650G 650W全模SFX电源拆解

Segotep鑫谷成立至今已有18个年头，研发生产销售各类机电、散热器产品，是国内前三大机电散厂商。最近充电头网拿到了鑫谷一款昆仑KL-M650G SFX电源，某东售价799元，不论是老DIY玩家“一元一瓦”的经验还是平台10年质保的底气，都足见这款电源的可靠性。

作为一款SFX电源，充电头网实测机身尺寸符合125*100*63.5mm标准，体积是ATX电源的一半还少，十分小巧，对于对机箱大小有要求的用户群体来说，这款电源着实可以提供很大的便利。此外有8通过、全模组加持，在效率和实用性方面也有保障。

下面充电头网就对这款电源进行详细拆解，一起来看看产品的实际用料。

一、鑫谷昆仑KL-M650G SFX电源外观

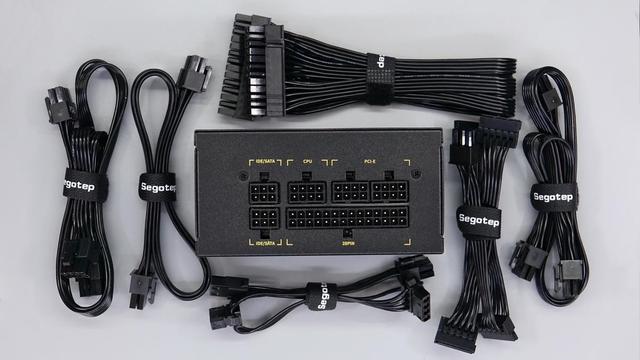

电源以及附带的几组线缆一览。

电源是SFX尺寸，采用金属材质外壳，主体为黑色基调，印有黄色字体信息。（注：电源经过拆解，螺丝未锁因此外壳有缝隙）

外壳由几块金属板拼装而成，边角处有螺丝封装。

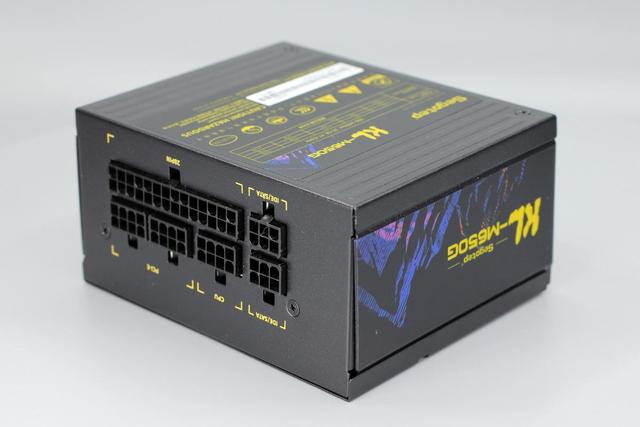

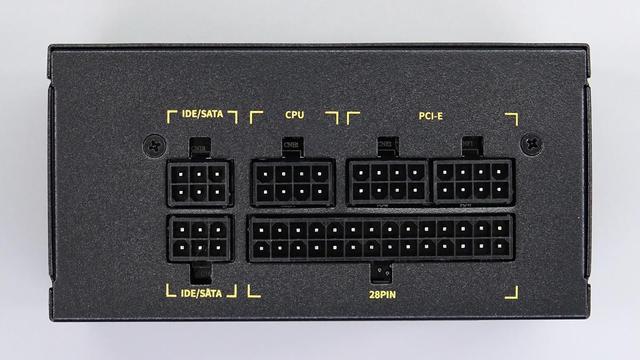

机身前端设有多个供电插槽，插槽旁分别印有IDE/SATA、CPU、PCI-E、28PIN四大提示标识，标识明确。

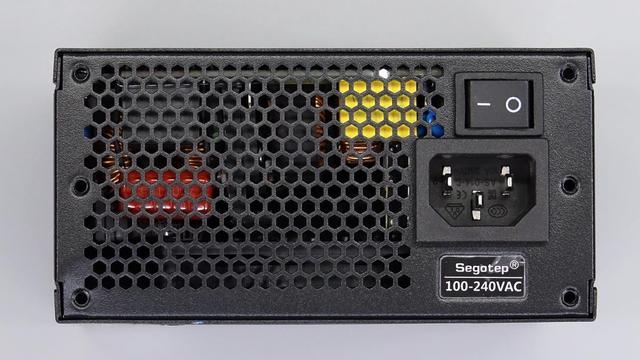

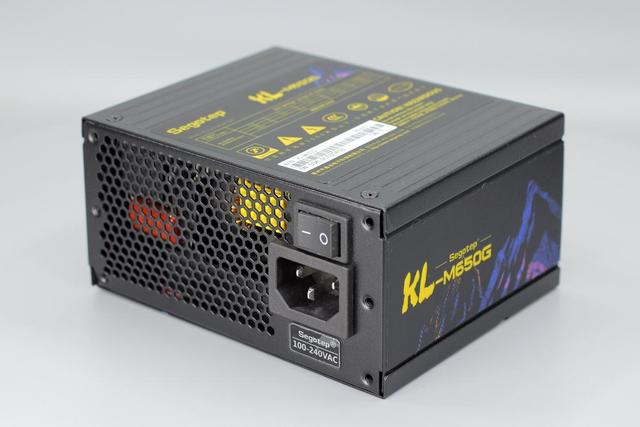

后端右侧设有电源开关键和品字输入接口，左侧是网格状散热窗口。

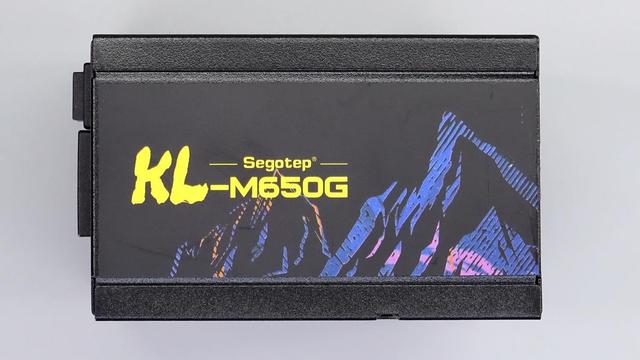

机身两侧都印有Segotep品牌、KL-M650G系列名称以及昆仑山的设计图案。

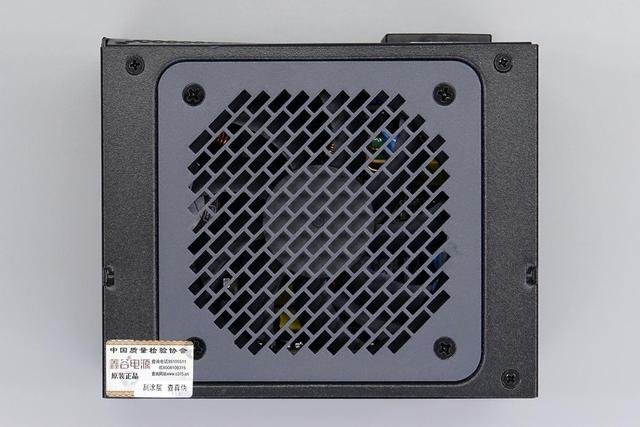

顶部装有散热风扇，螺丝固定，左下角贴有防伪贴纸。

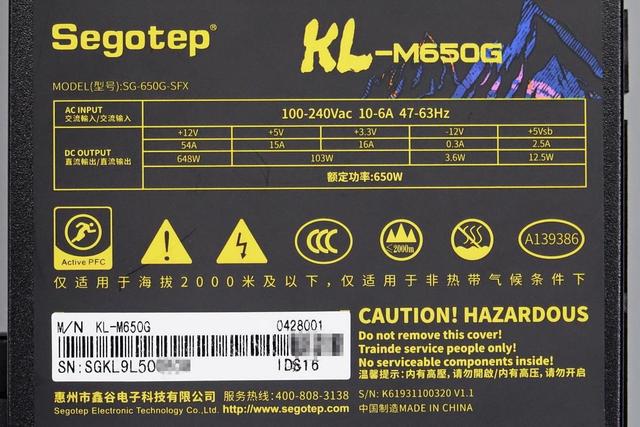

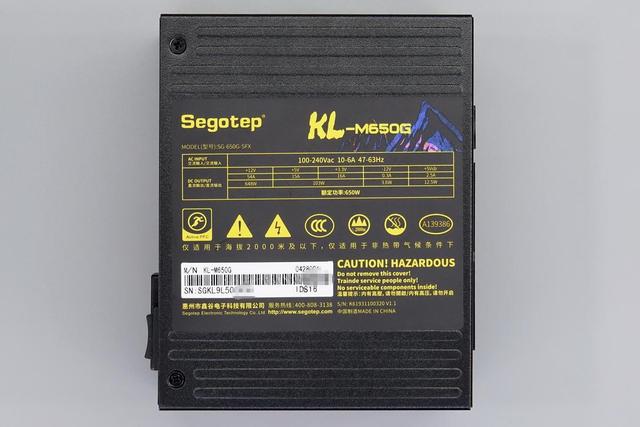

底部贴有电源铭牌。

产品参数特写

型号：SG-650G-SFX

输入：100-240Vac 10-6A 47-63Hz

输出：+12V54A 648W

+5V15A&+3.3V16A 103W

-12V0.3A 3.6W

+5Vsb2.5A 12.5W

额定功率：650W

制造商：惠州市鑫谷电子科技有限公司

电源已经通过了CCC认证。

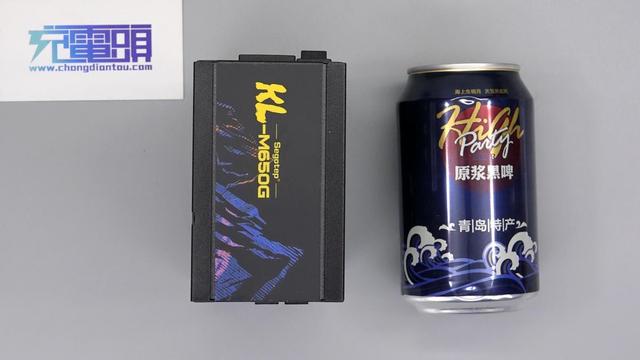

侧面看去和罐装啤酒差不多大。

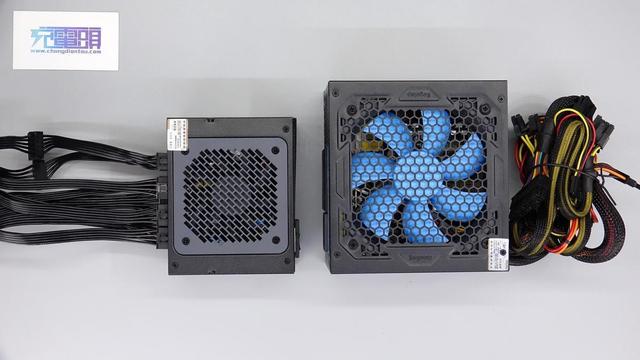

和自家另一款电源相比，要小很多。

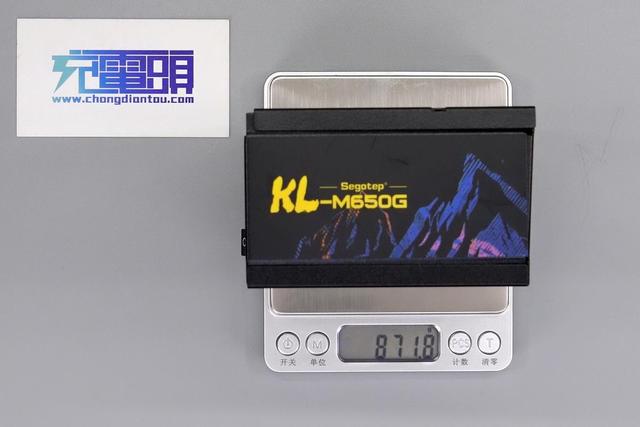

净重约为872g。

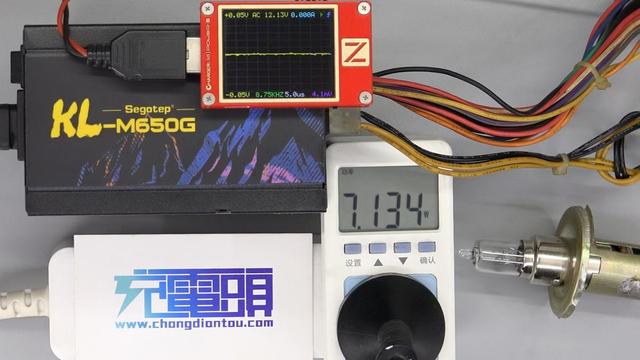

将电源开机，测得待机功耗为7.1W，12V输出纹波为4.1mV。

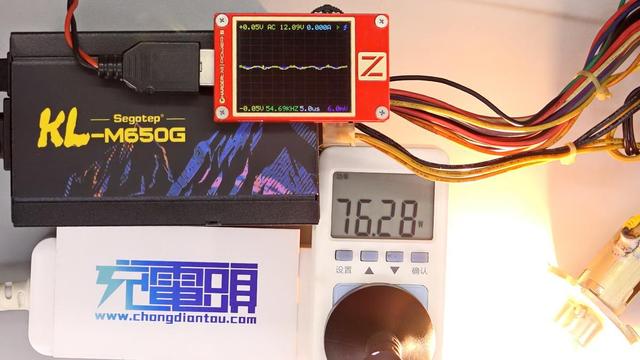

在12V连接70W灯泡，电源输入功率为76W，12V输出纹波为6.0mV。

二、鑫谷昆仑KL-M650G SFX电源拆解

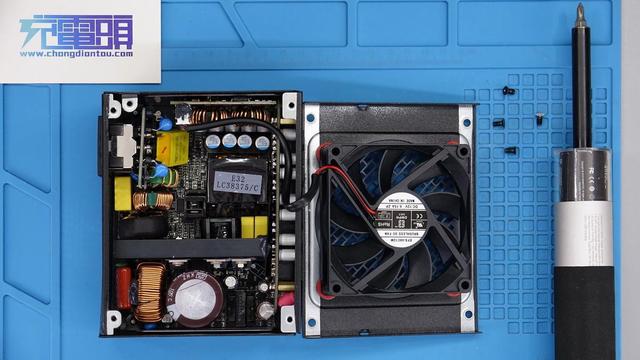

将机身顶部外壳打开。

风扇固定在顶部金属板上，供电线缆套有绝缘管。

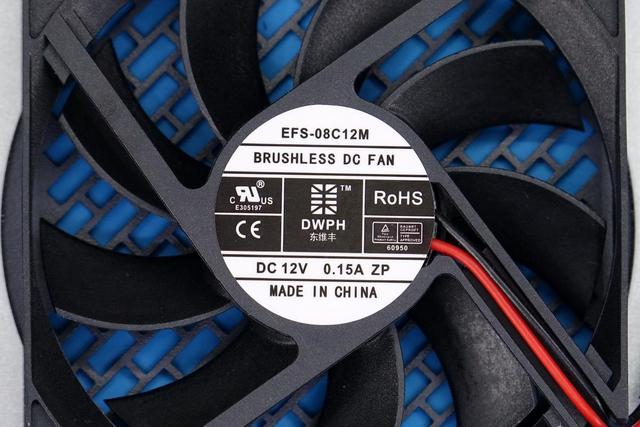

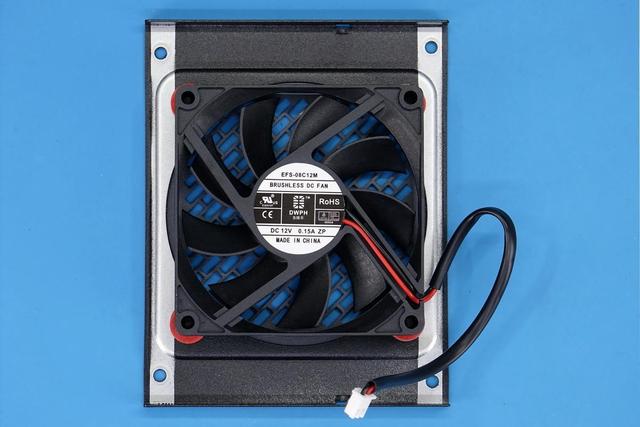

风扇来自DWPH东维丰，EFS-08C12M，DC 12V0.15A，通过了CE、RoHS认证。

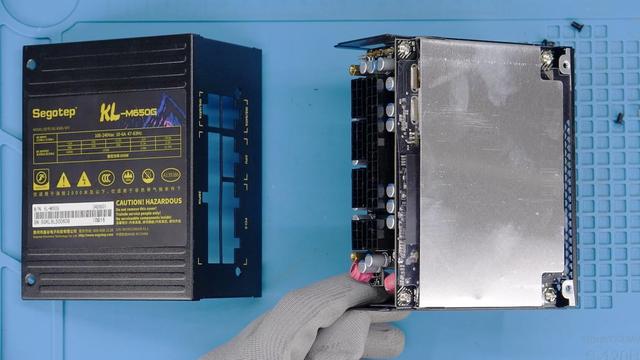

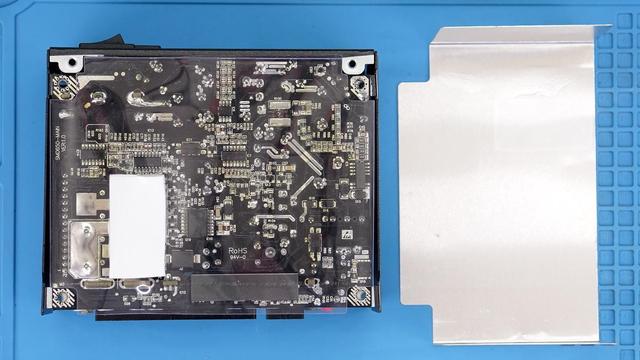

底部外壳拆掉，可以看到电源主板背面配有大型金属散热板，帮助均匀散热。

主板和散热板间有透明塑料膜进行隔离绝缘，此外主板左下角区域还贴有一块白色导热垫，帮助同步整流管散热。

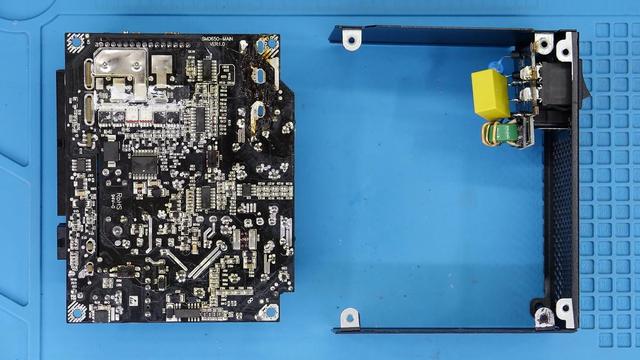

输入端设有一块小板同时和输入插口以及主板锡焊，需将其与主板分离才能将侧边U型金属框下。

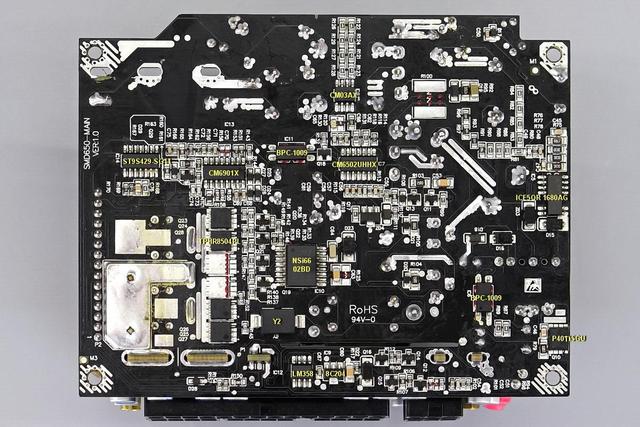

PCB板背面一览，贴片芯片型号均已标注。

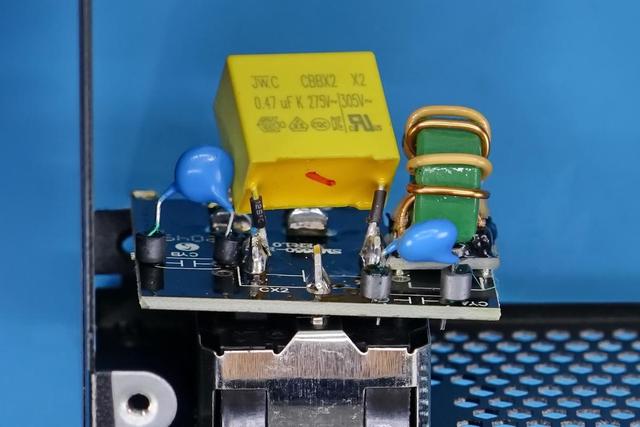

小板上设有Y电容、安规X电容和共模电感。

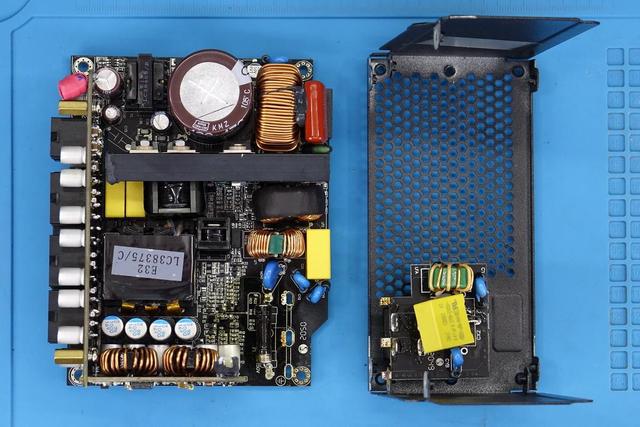

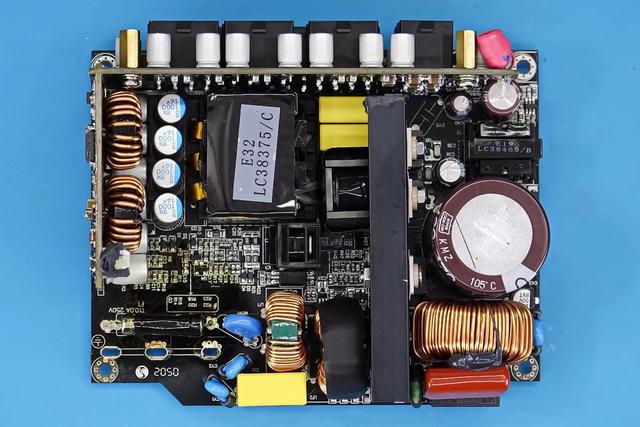

PCB板正面一览，两侧分别设有PFC升压电感、滤波电容以及DC-DC降压电路，中心是开关电源电路。

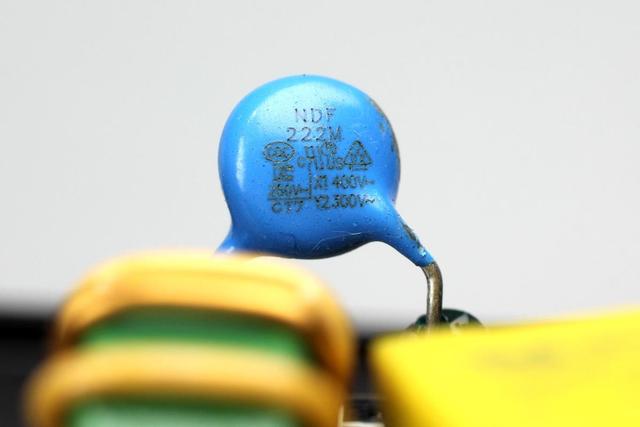

Y电容特写。

CBBX2安规电容容量0.47μF，焊脚套有绝缘管，Y电容焊脚套有磁环。

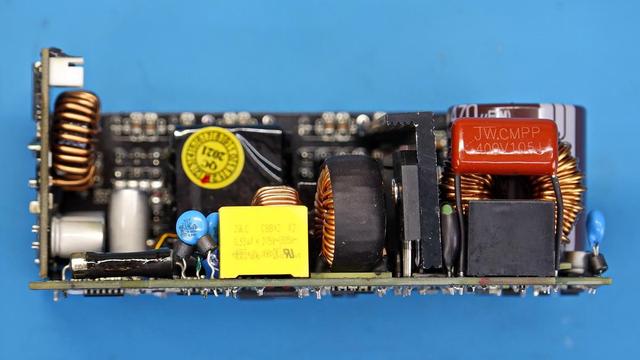

输入端器件一览，共模电感两级设计用于滤除EMI干扰，其中一颗套有绝缘管。整流桥固定在散热片上，另一面旁边有一颗NTC浪涌抑制电阻，也是套有绝缘管进行绝缘保护。右侧还有薄膜滤波电容以及继电器。

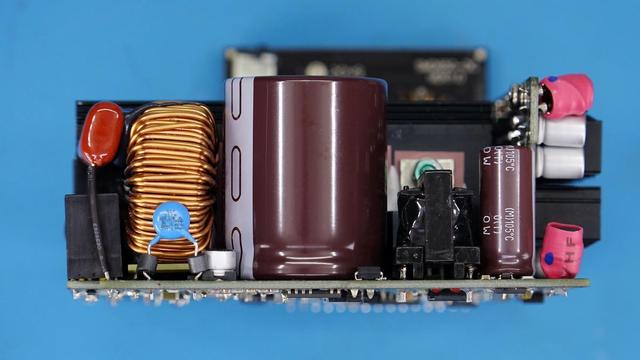

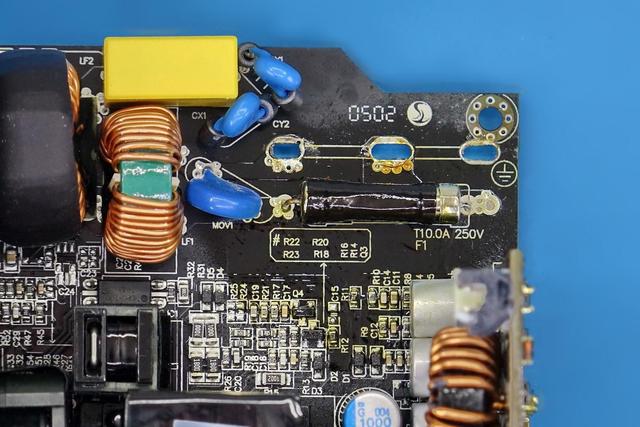

侧边设有PFC升压电感、Y电容、高压滤波电解电容、辅助电源变压器等器件。

保险丝套有绝缘管，规格为10A 250V。

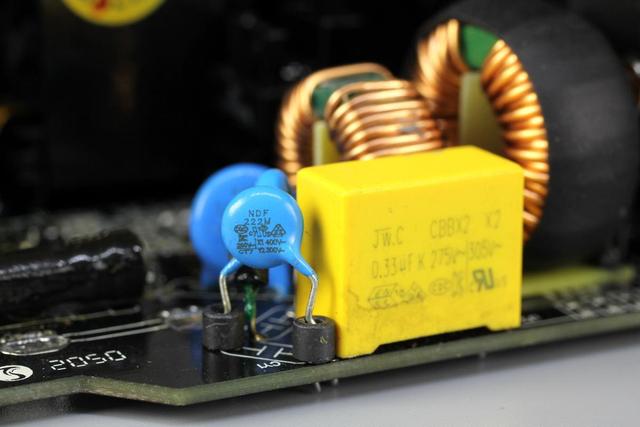

Y电容引脚套有磁环，安规X电容容量0.33μF。

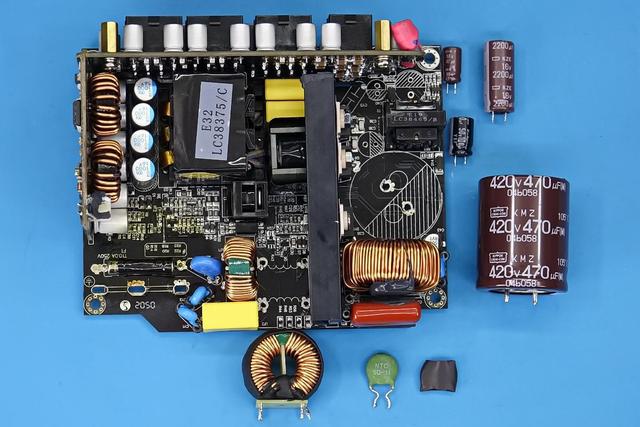

将共模电感、电容等器件拆下，方便查看。

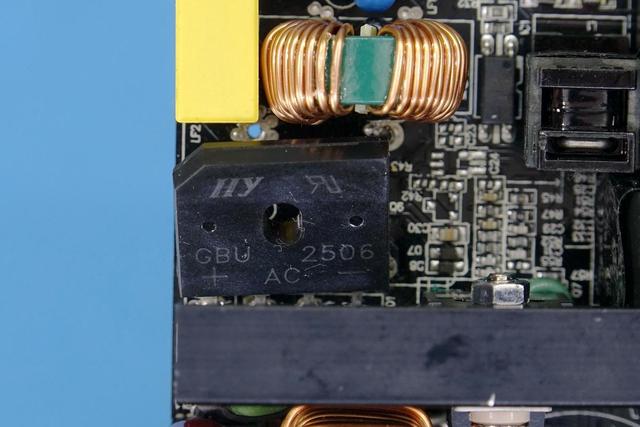

GBU 2506整流桥特写。

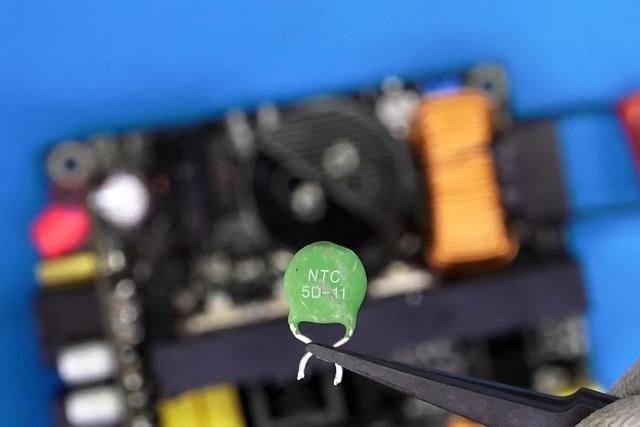

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

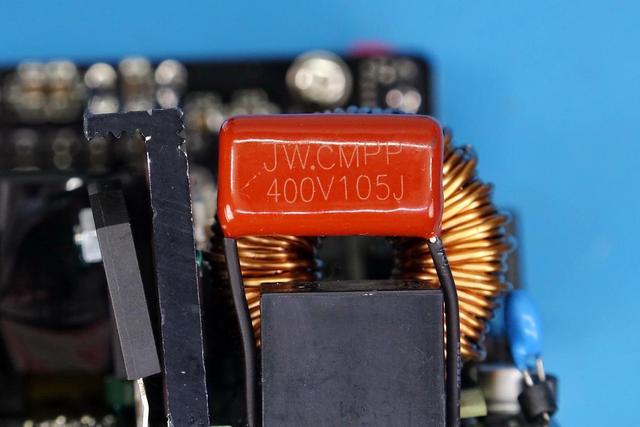

CMPP薄膜滤波电容，400V105J，焊脚套有绝缘管。

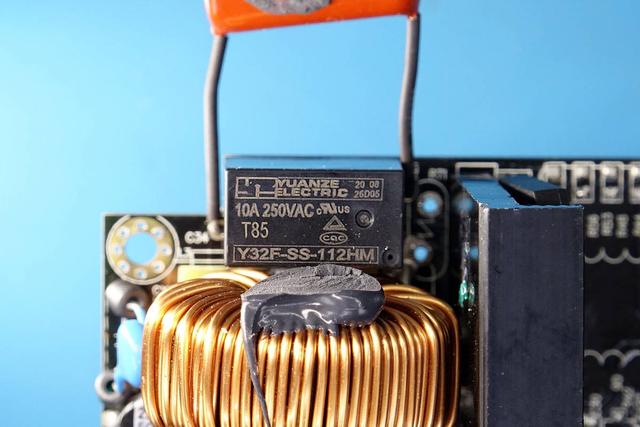

元则Y32F-SS-112HM继电器，10A 250VAC，用于短路NTC，提高效率。

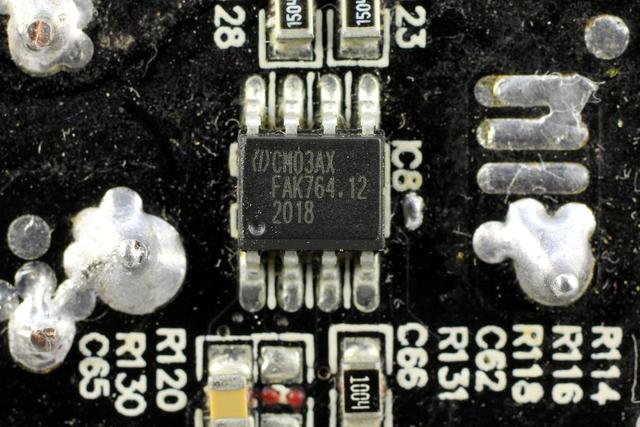

虹冠CM03AX。

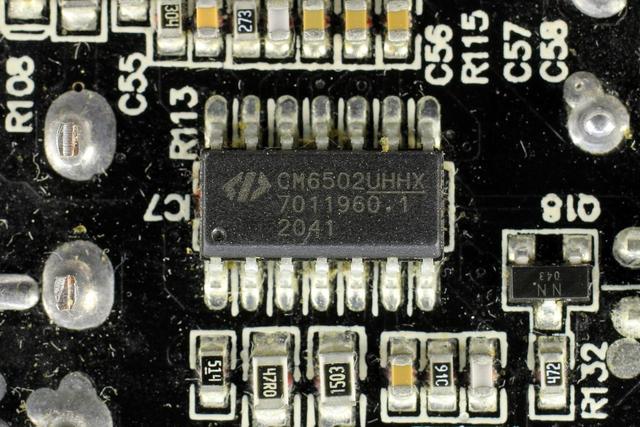

虹冠CM6502UHHX PFC升压控制器。

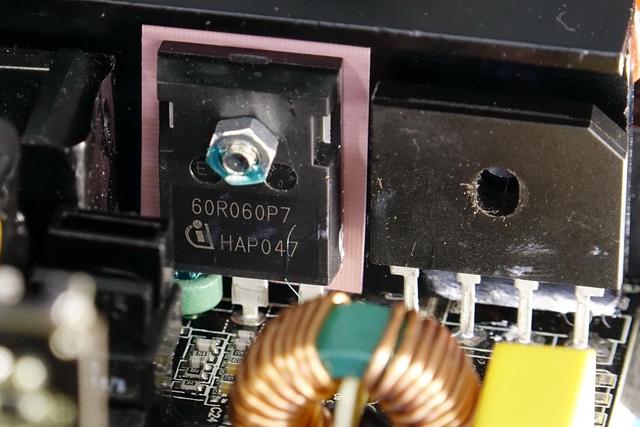

PFC升压开关管采用英飞凌IPW60R060P7，耐压650V，导阻60mΩ，PG-TO 247-3封装，和散热片间设有绝缘导热垫增强散热效果。

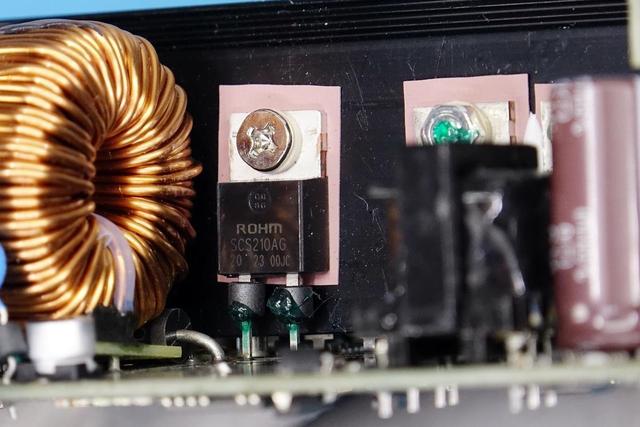

另一面固定一颗罗姆SCS210AG碳化硅二极管，耐压650V，TO-220AC封装，用于PFC升压整流。

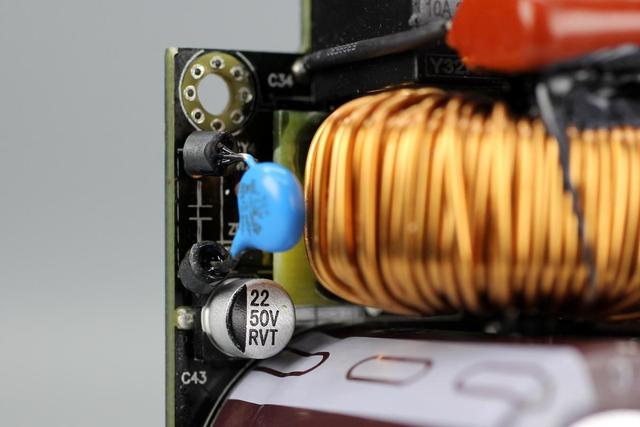

PFC升压电感旁有一颗Y电容和50V 22μF贴片电容。

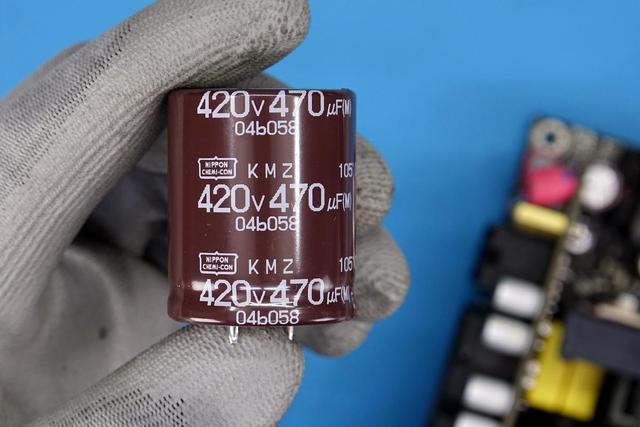

日化KMZ系列高压滤波电解电容，420V 470μF，105℃耐热。

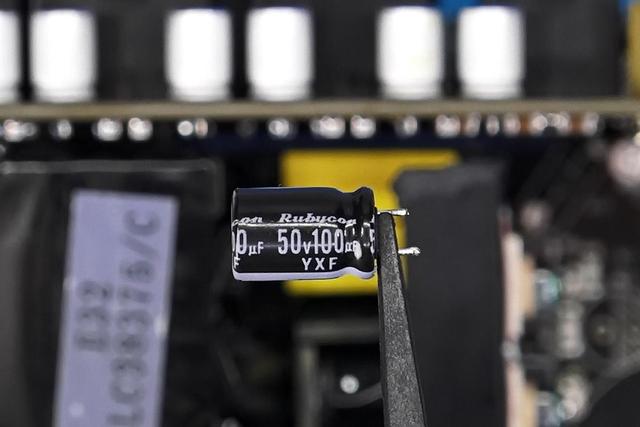

主控芯片供电电容来自红宝石，50V 100μF。

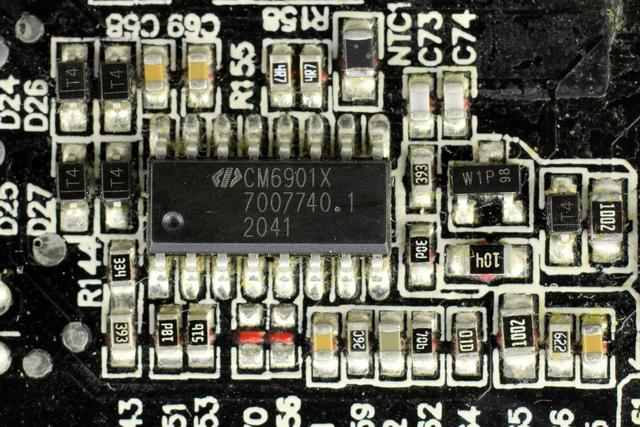

虹冠CM6901X SLS（SRC/LLC+SR）控制器。

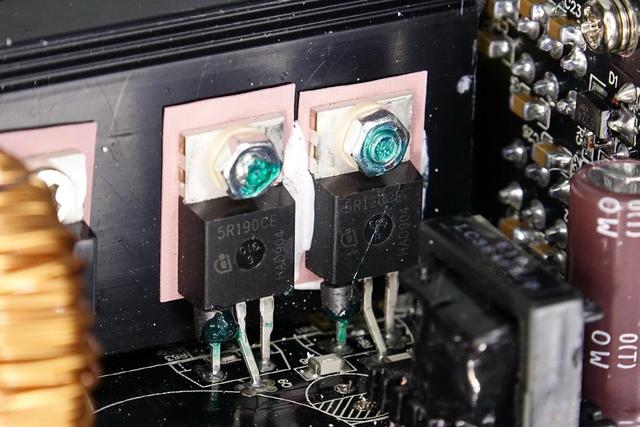

LLC开关电源初级开关管，英飞凌IPP50R190CE，耐压550V，导阻190mΩ，TO220封装。

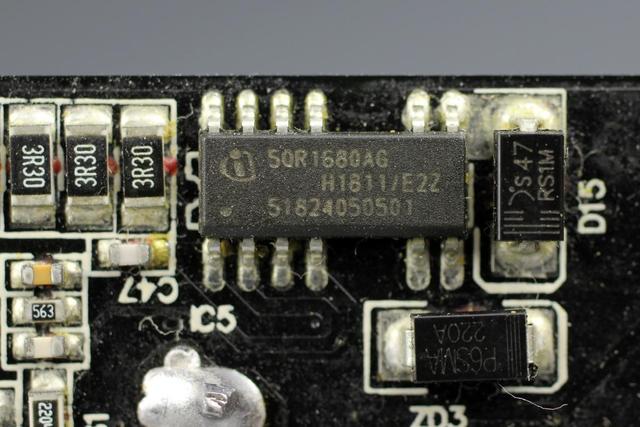

丝印

50R1680AG芯片，来自英飞凌。

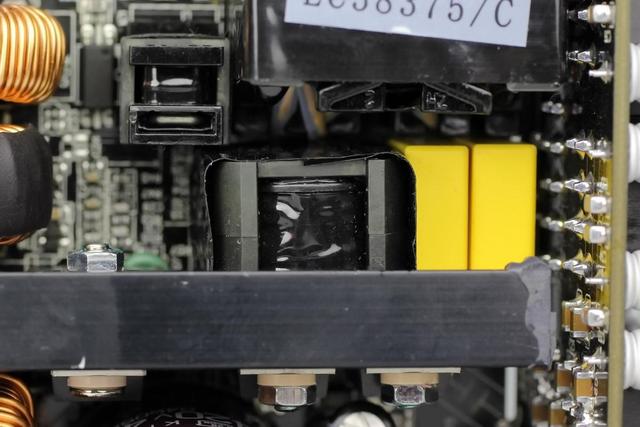

中心区域设有两颗黄色谐振电容、谐振电感以及主变压器。

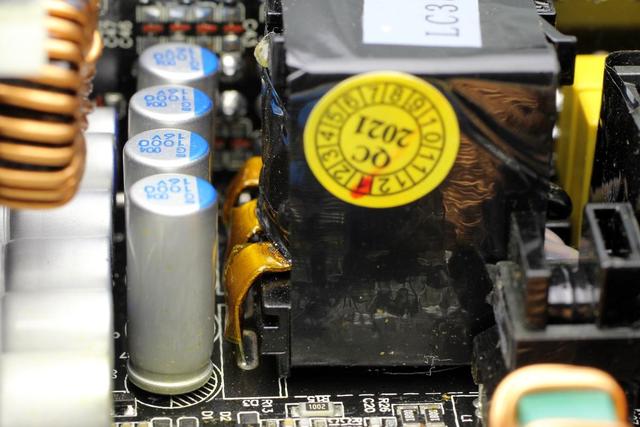

变压器左侧还有四颗固态电容，变压器次级采用铜带。

两颗电感包裹黑色绝缘胶带。

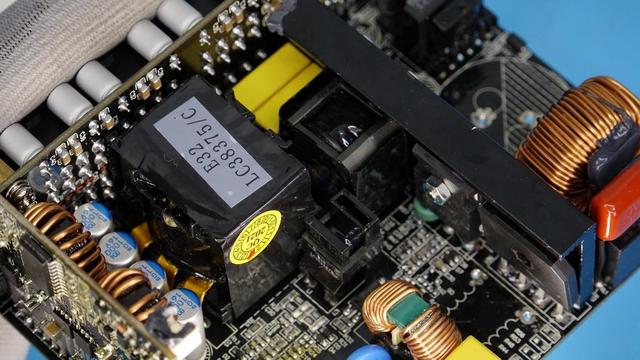

变压器特写。

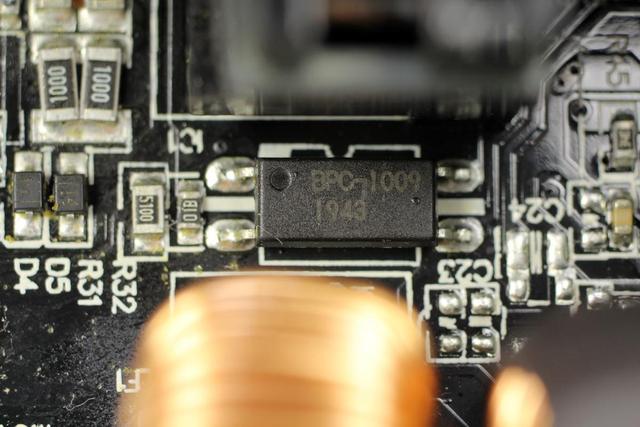

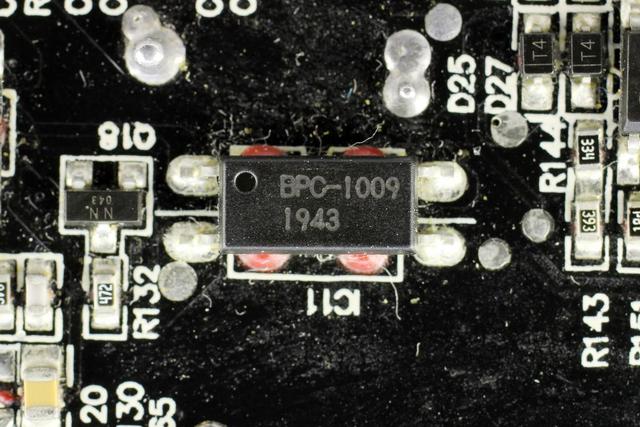

BPC-1009光耦特写。

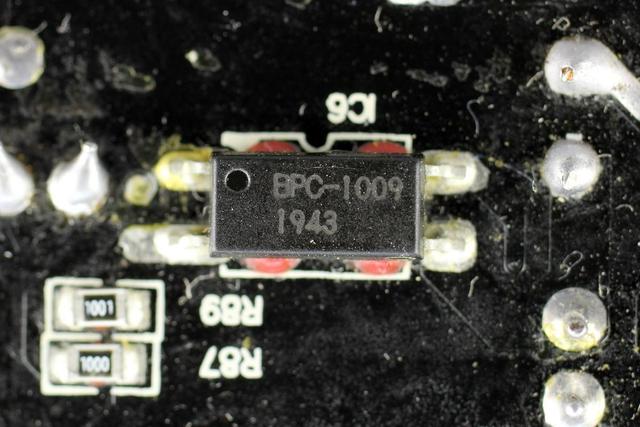

另外的两颗BPC-1009光耦在主板背面，三颗分别用于输出电压反馈和电路保护。

第三颗光耦特写。

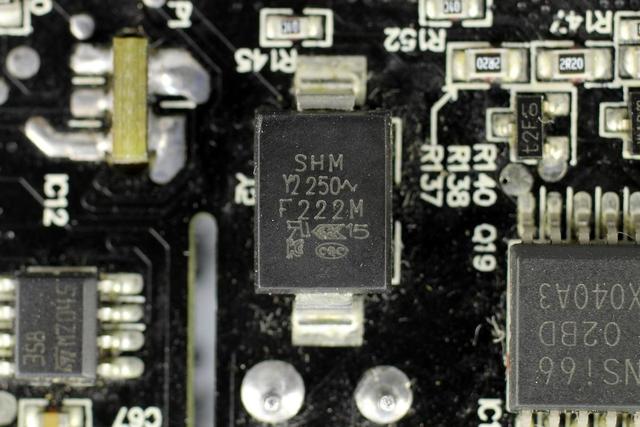

贴片Y电容特写。

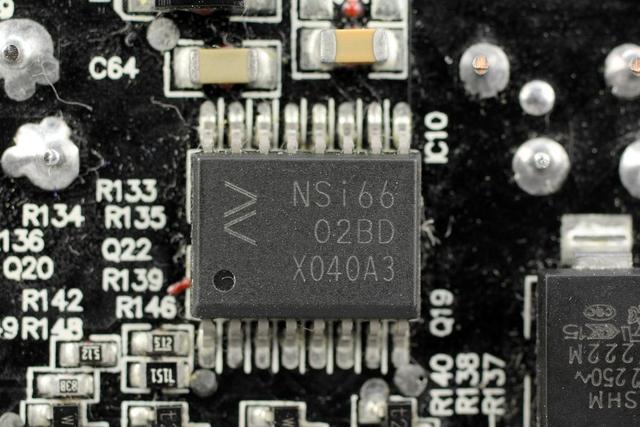

纳芯微高可靠性隔离式双通道栅极驱动器NSi6602，用于同步整流管驱动。

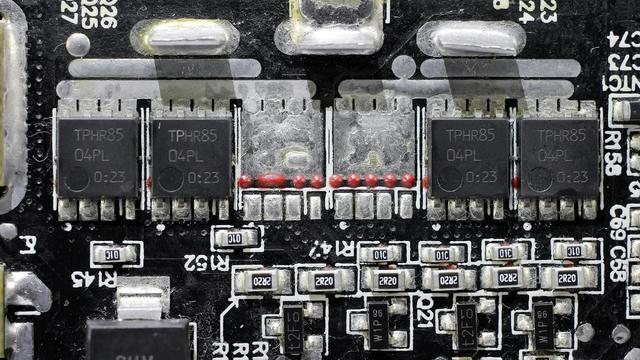

四颗同步整流管两颗一组并联，东芝TPHR8504PL，耐压30V，导阻0.7mΩ。

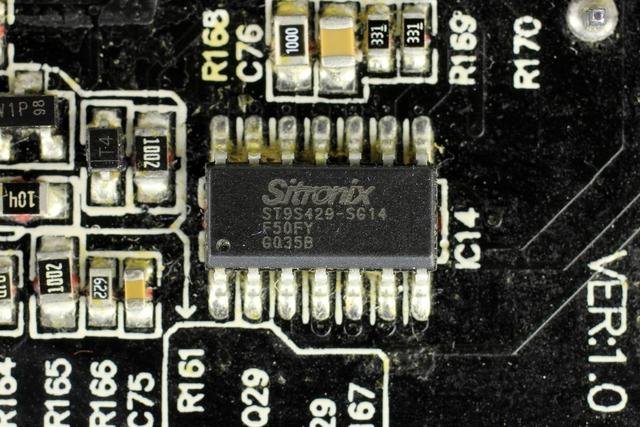

矽创ST9S429 电源输出管控IC，用于电源各路输出电压检测。

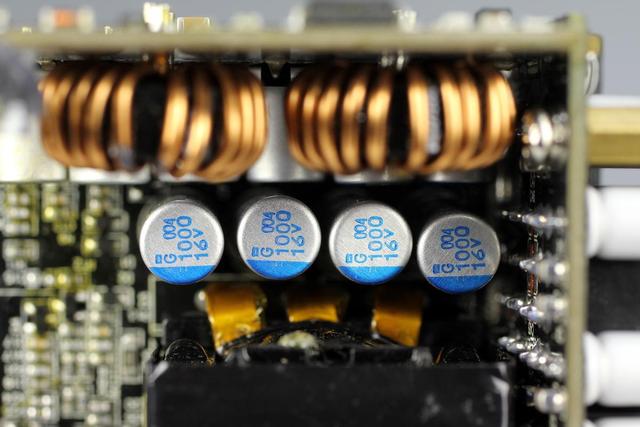

四颗同步整流输出滤波固态电容，规格都是16V 1000μF，来自日本化工。

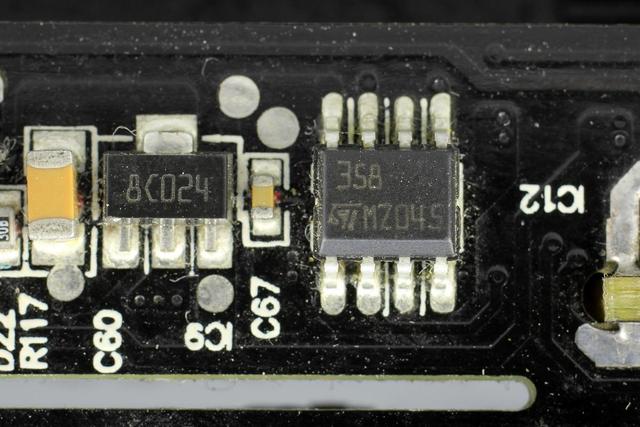

ST LM358双运放。

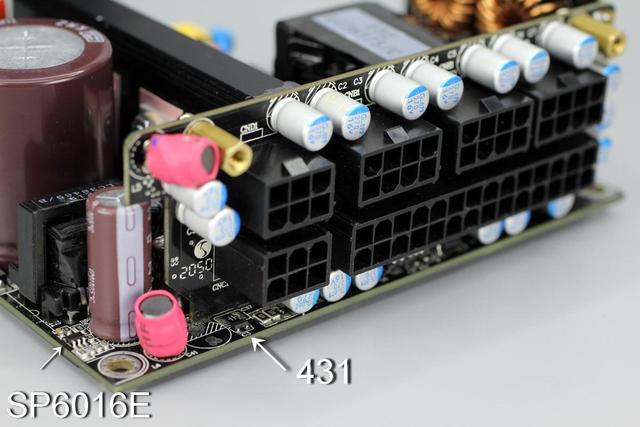

左侧设有擎力SP6016E同步整流控制器。

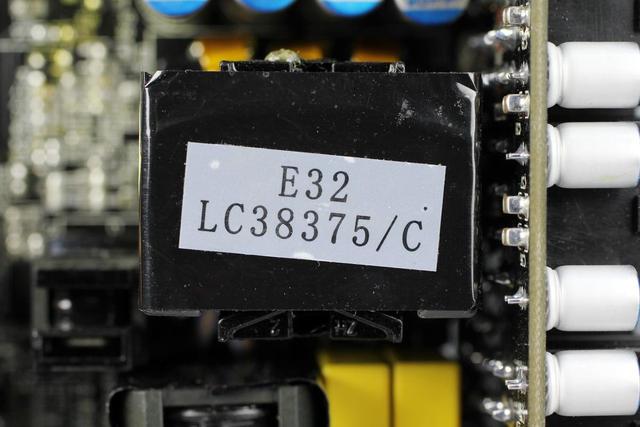

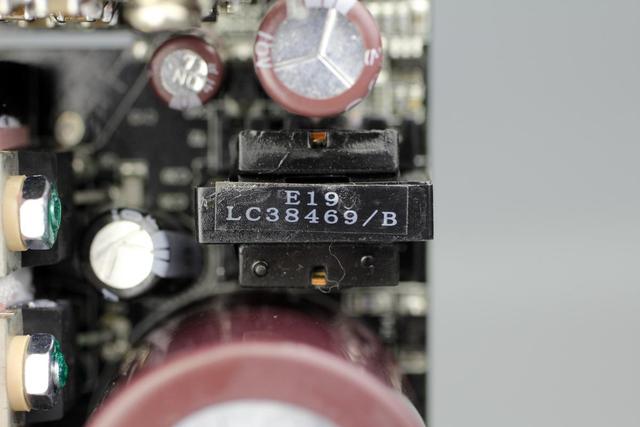

辅助电源变压器特写。

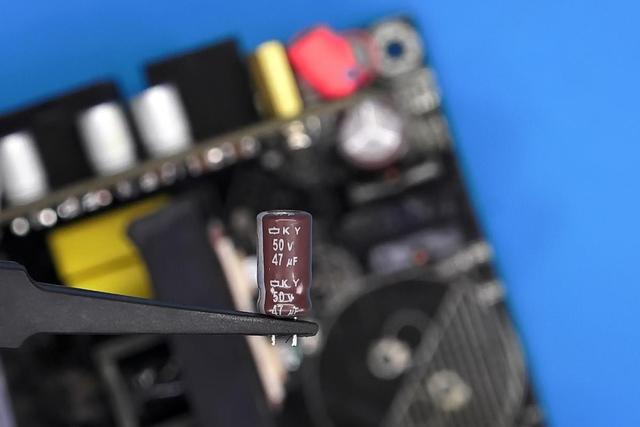

辅助电源电路控制器供电电容，规格为50V 47μF。

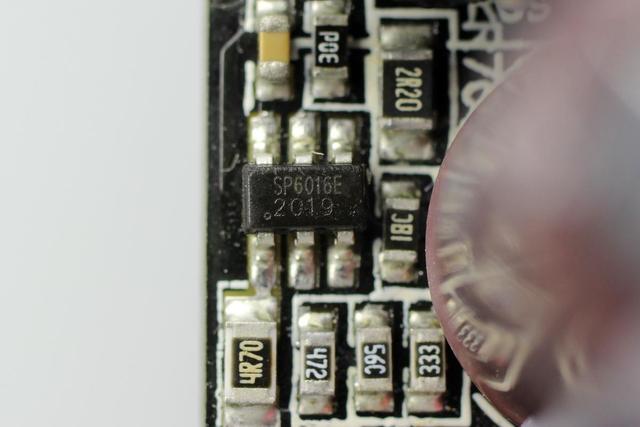

擎力SP6016E同步整流控制器，用于辅助电源供电整流。

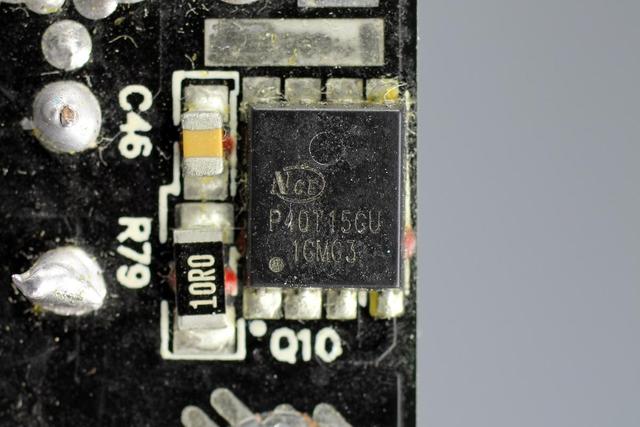

同步整流管来自新功率NCEP40T15GU，耐压40V，DFN5x6-8L封装。

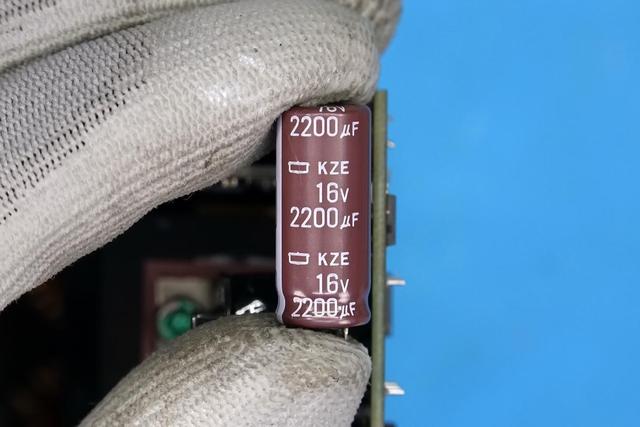

电容是日化KZE系列，规格为16V 2200μF。

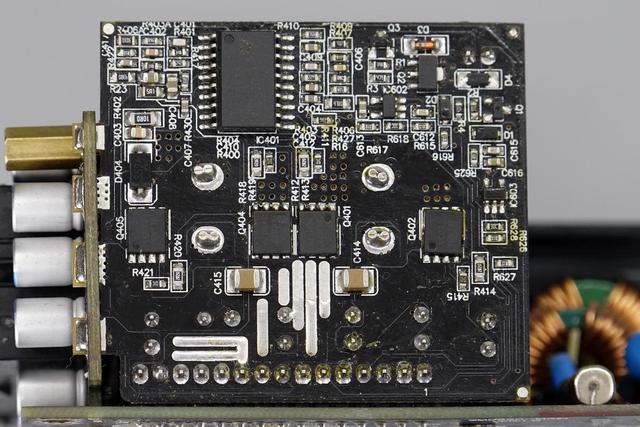

二次降压小板正面设有同步降压控制器以及四颗同步降压输出MOS管。

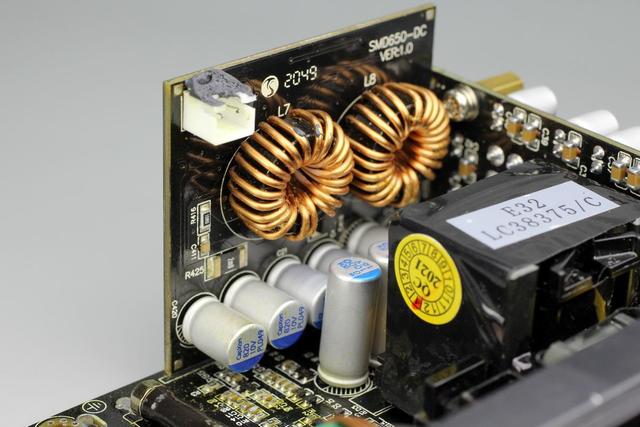

背面设有两颗降压电感、六颗滤波固态电容以及风扇导线插槽。

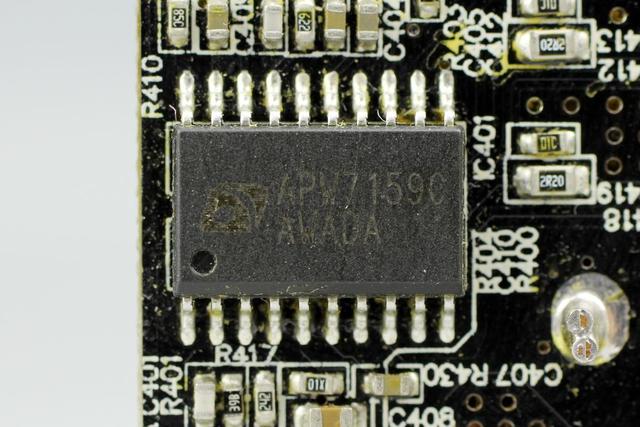

茂达APW7159C双路降压控制器，控制外置同步降压电路用于电源3.3V、5V输出。

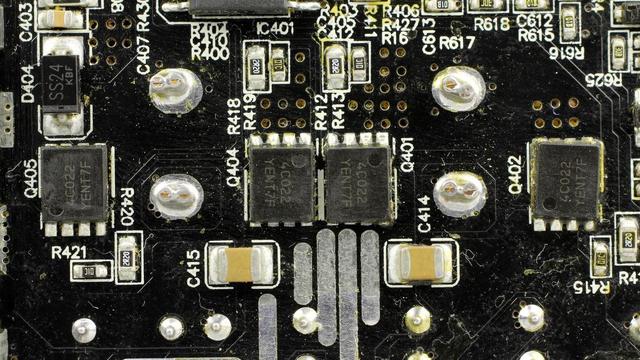

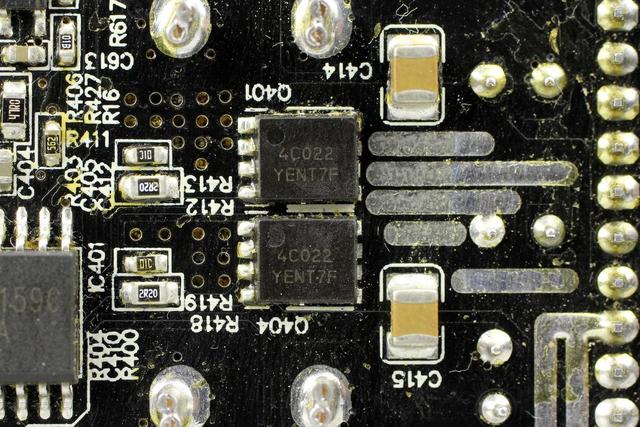

四颗MOS管两颗一组分别用于两路降压输出。

四颗MOS管相同，安森美NTMFS4C022，NMOS，耐压30V，导阻1.7mΩ。

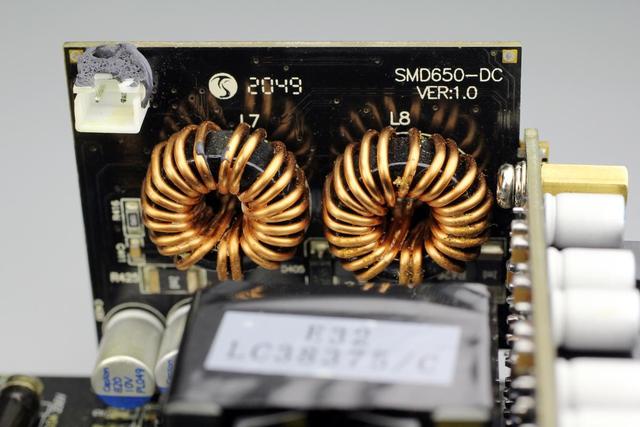

用于3.3V和5V输出的磁环降压电感特写。

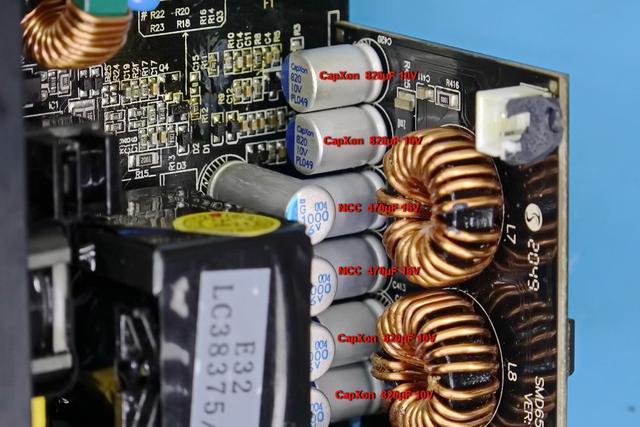

六颗固态电容分别来自日化NCC和CapXon丰宾，规格分别是16V 470μF和10V 820μF。

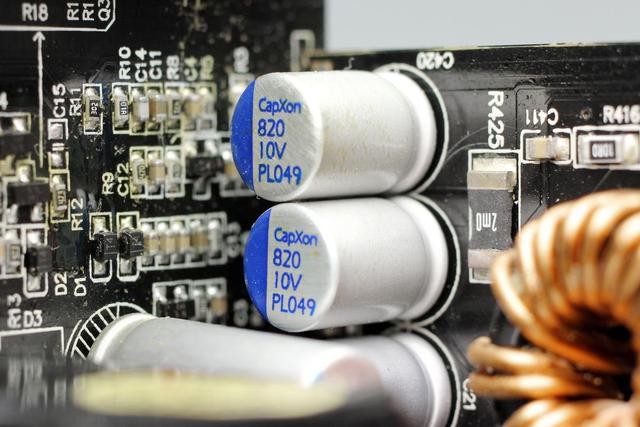

丰宾滤波固态电容特写，充电头网了解到，丰宾电容已被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用，质量也十分可靠。

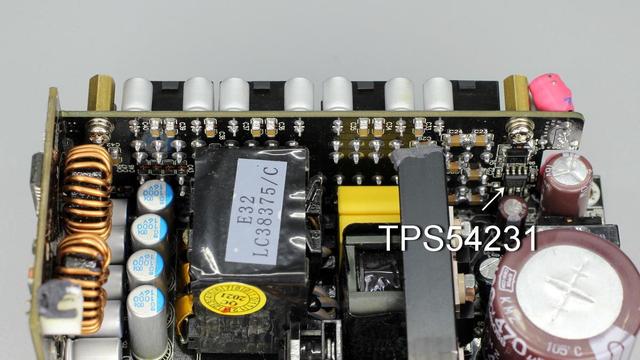

输出端小板背面设有一颗TI TPS54231降压转换器。

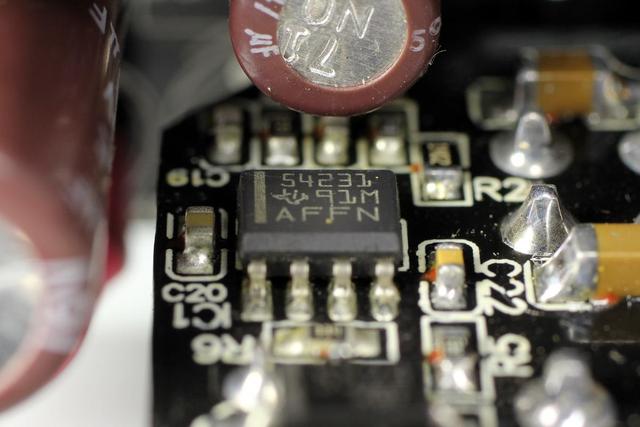

TI TPS54231降压转换器，内置开关管，非同步整流需要外置肖特基二极管，用于5V待机输出。

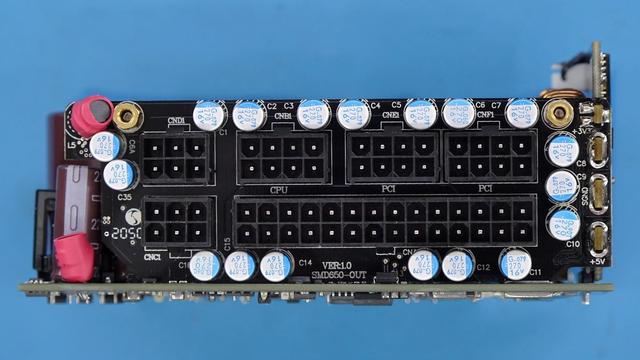

板子正面外围设有18颗滤波固态电容。

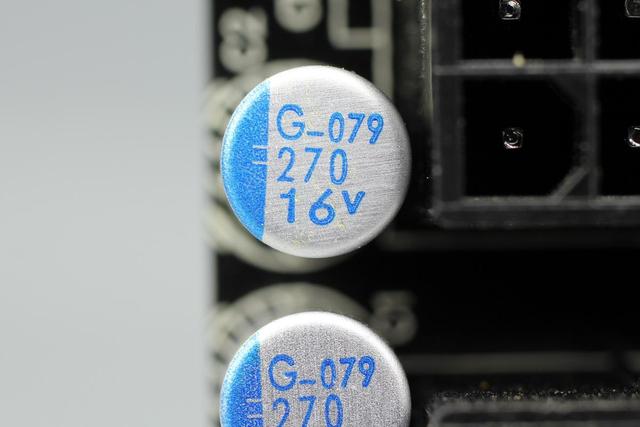

18颗固态电容规格都是16V 270μF。

充电头网拆解总结

鑫谷昆仑KL-M650G SFX电源除有80PLUS金牌认证、全模组、日系电容等卖点，小巧机身也是吸引很多人购买的一个点，充电头网实测机身三维仅为125*100*63.5mm，侧面看去仅有一听可乐大小，不与主板显卡抢空间，是一款专为ITX机箱设计的电源。不仅体积小，电源在效率、波纹方面的表现也很亮眼，650W额定功率轻松应对中高阶系统需求。

充电头网通过拆解发现，电源采用PFC+LLC+DC-DC架构设计，核心方案是虹冠CM6502UHHX+CM6901X，罗姆SCS210AG碳化硅二极管进行PFC升压整流，PFC升压开关管、LLC开关电源初次级MOS管、DC-DC降压MOS管来自英飞凌、安森美、东芝三大知名厂商，茂达APW7159C降压用于电源3.3V、5V输出。滤波电解电容以及固态电容主要来自日本化工，电源整体用料非常扎实。
