拆解报告：惠普330W笔记本电源适配器

近期充电头网拿到了知名笔电品牌HP惠普的一款330W笔记本电脑适配器TPC-DA60，支持100-240V宽电压输入以及19.5V16.92A输出。虽说其方块机身看上去的确很少见，但这么大的功率，大小、重量等自然也很“传统”。

另外这款适配器由业内顶尖电源厂商台达代工生产，想必整体的用料做工不会含糊，下面充电头网就对其进行详细拆解，看看内部的实际情况如何。

一、惠普330W电源适配器外观

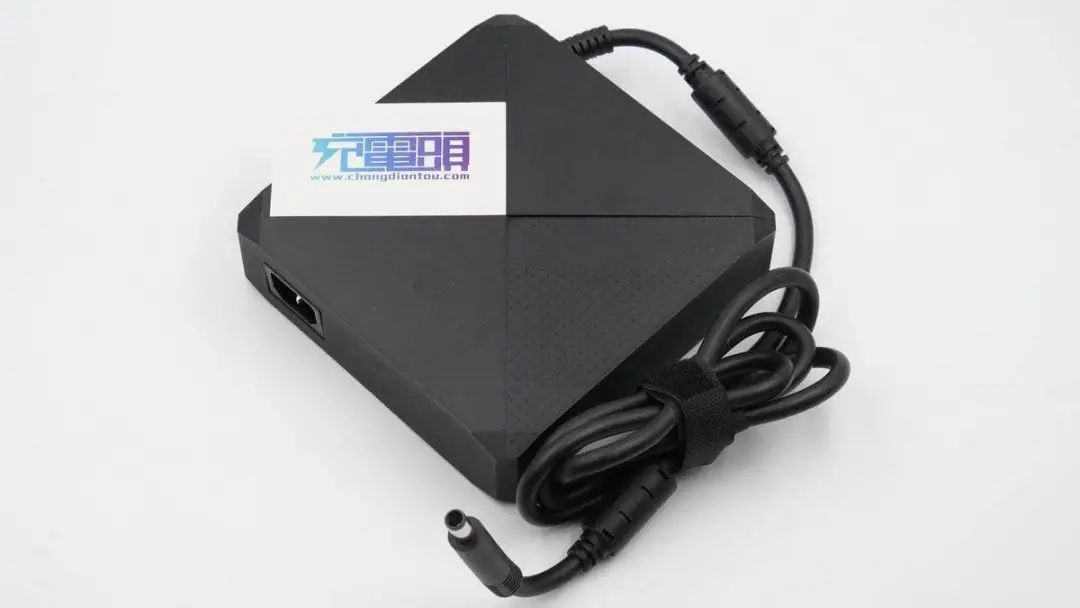

这款电源机身为方块造型，顶面采用X字形样式设计，另外自带DC圆头输出线缆。

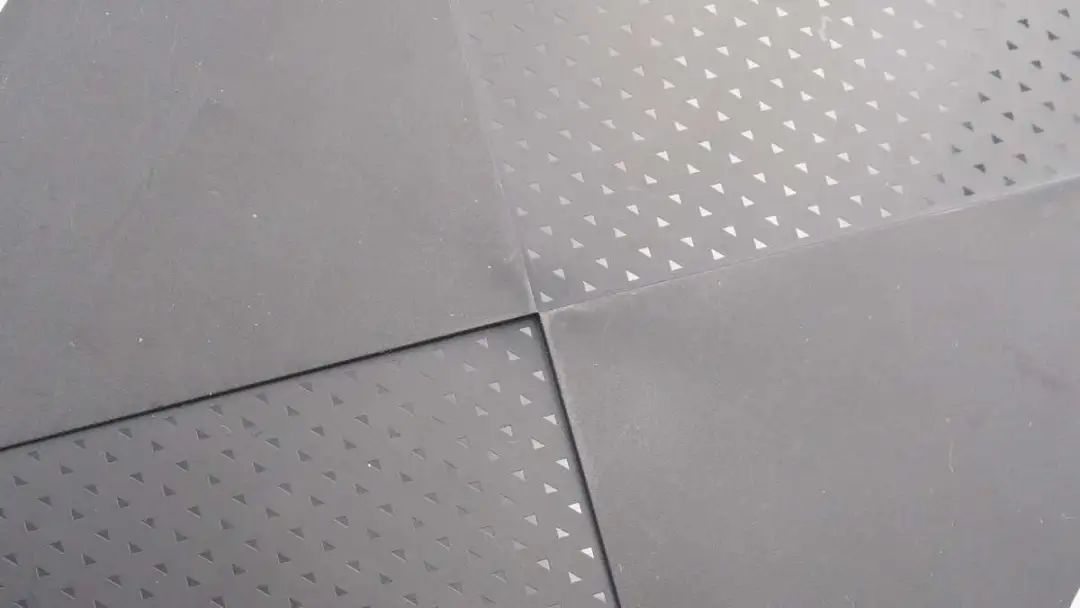

顶面两侧凹区域设有很多亮面三角形，整体远点看去就和假面骑士一般，极具辨识度。

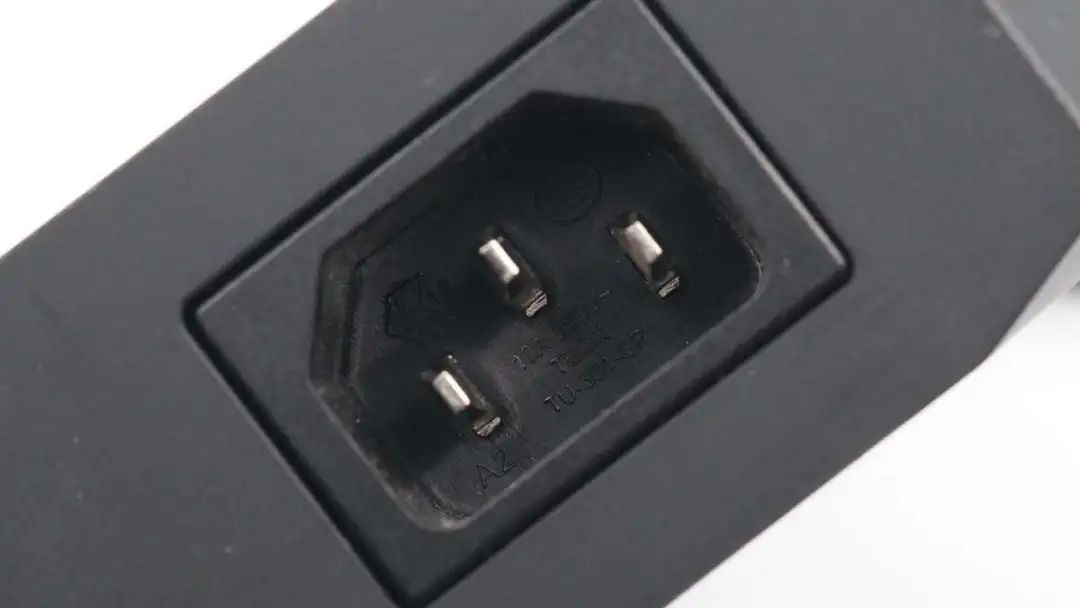

输入端采用品字插口，电源线可方便拆卸更换。

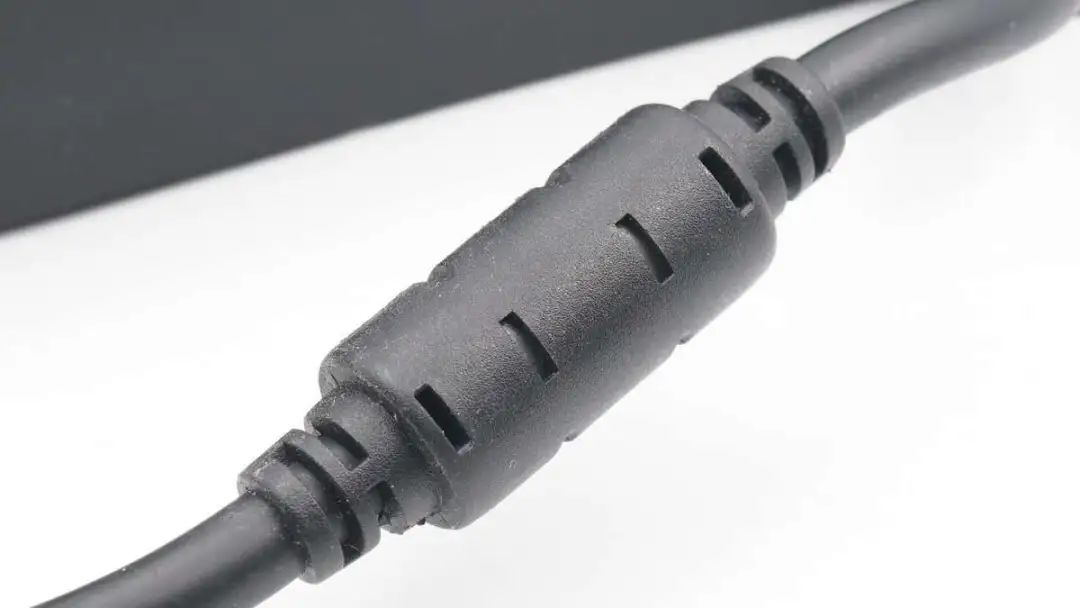

输出线缆带有常见的抗干扰铁氧体磁珠。

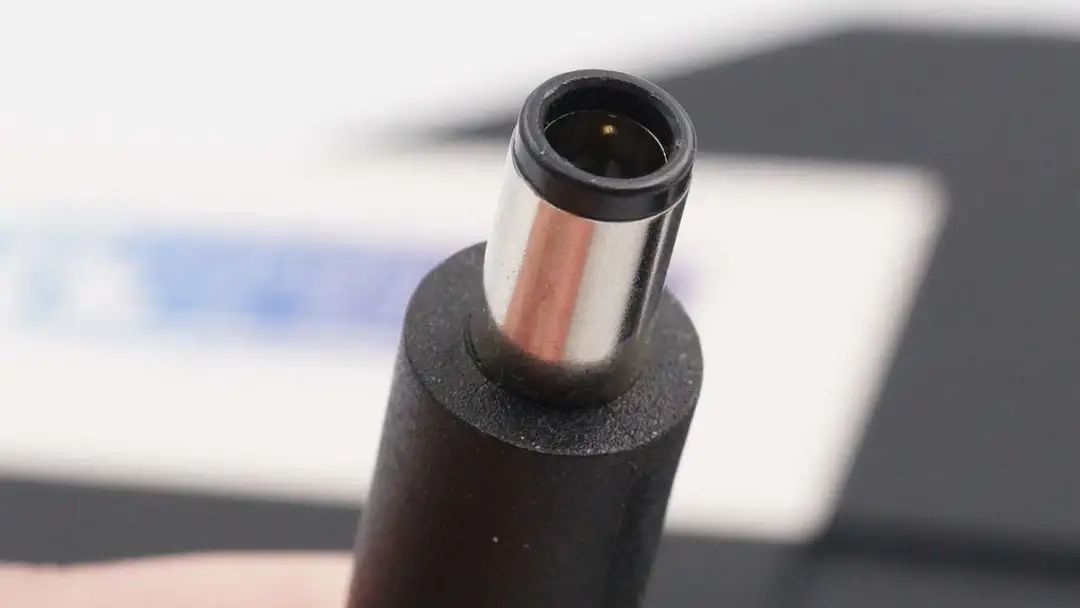

DC圆头特写。

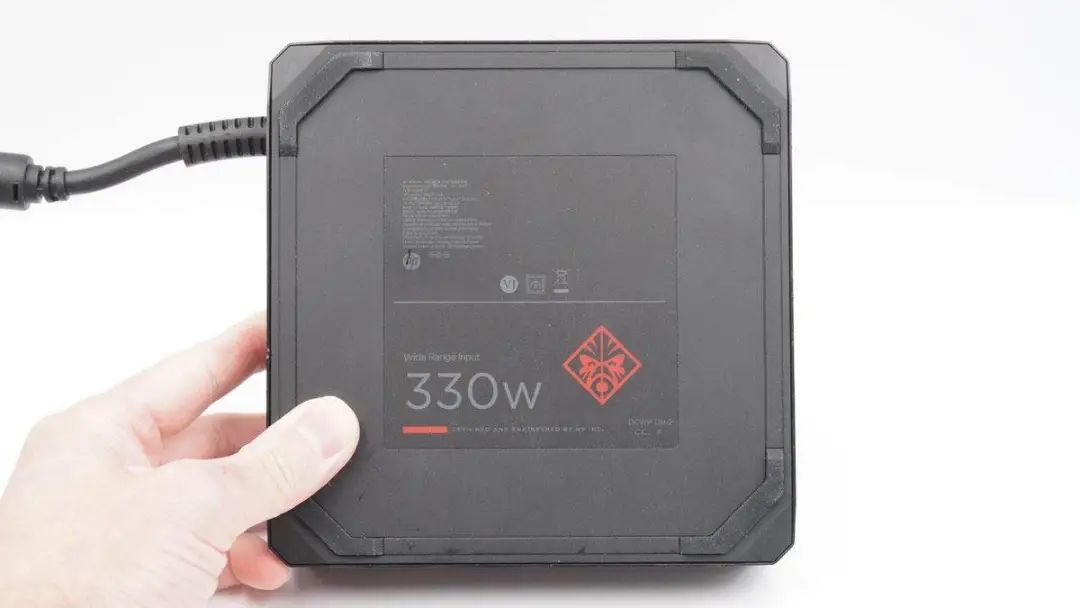

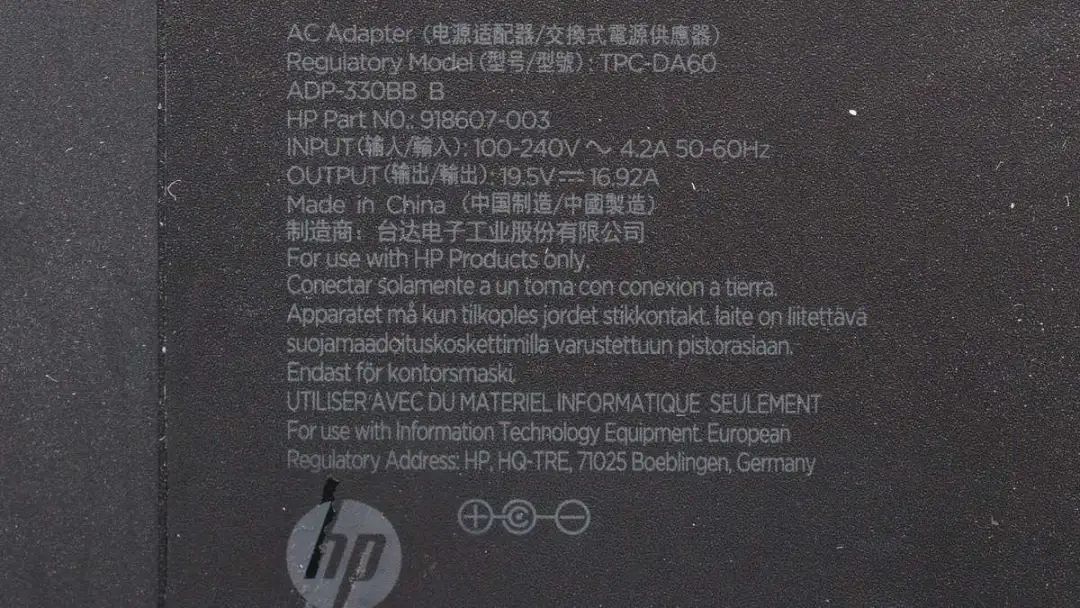

机身底部中心贴有铭牌，下方的图案和330W字样十分显眼。

产品型号：TPC-DA60

输入：100-240V 50/60Hz 4.2A

输出：19.5V16.92A

制造商：台达电子工业股份有限公司

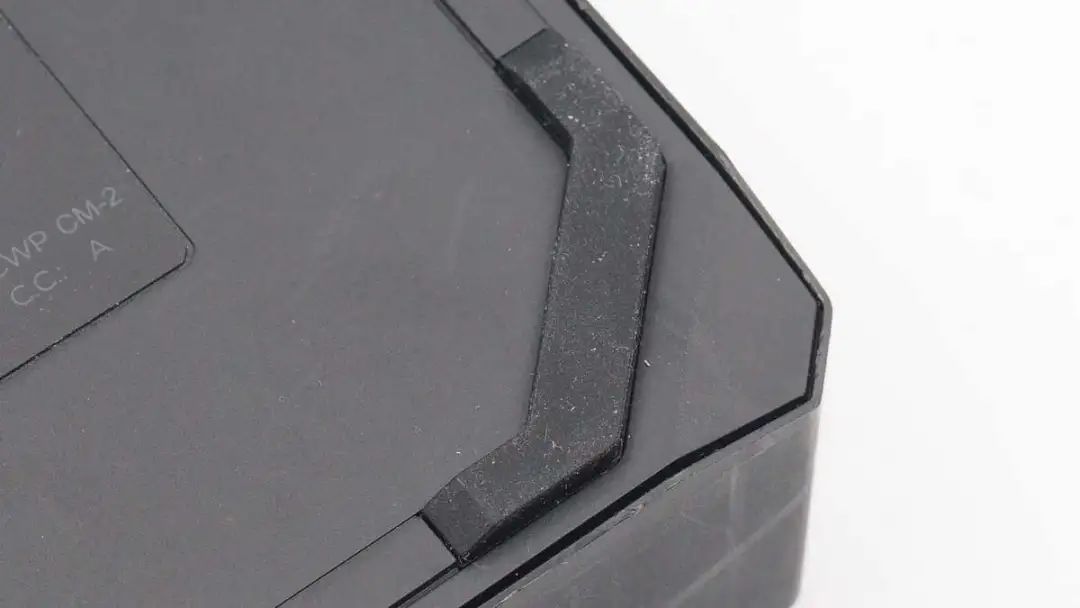

四端贴有防滑胶垫。

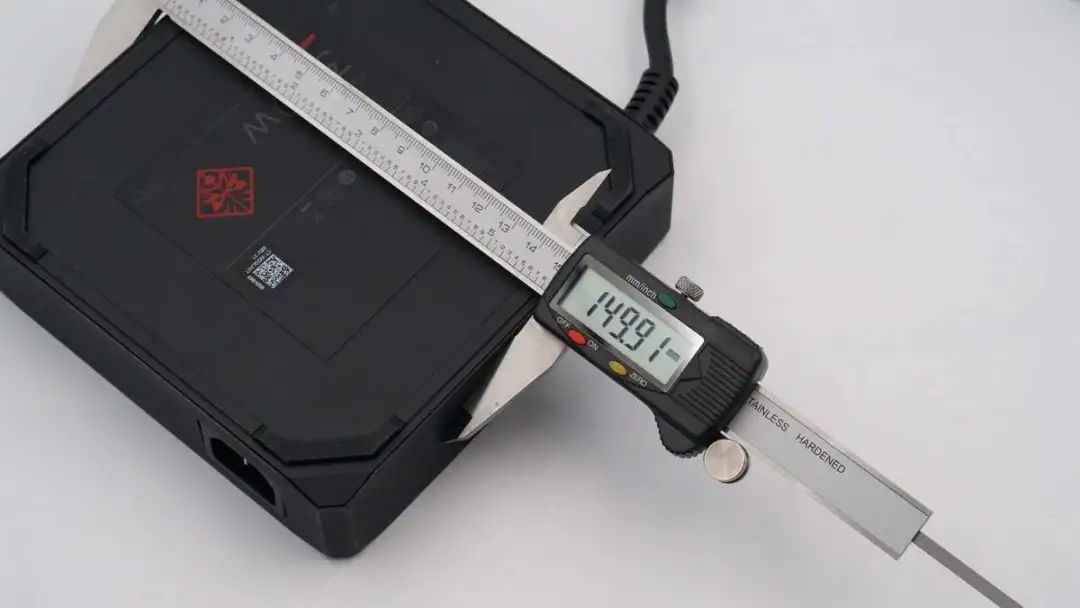

测得机身长度、宽度均约为150mm。

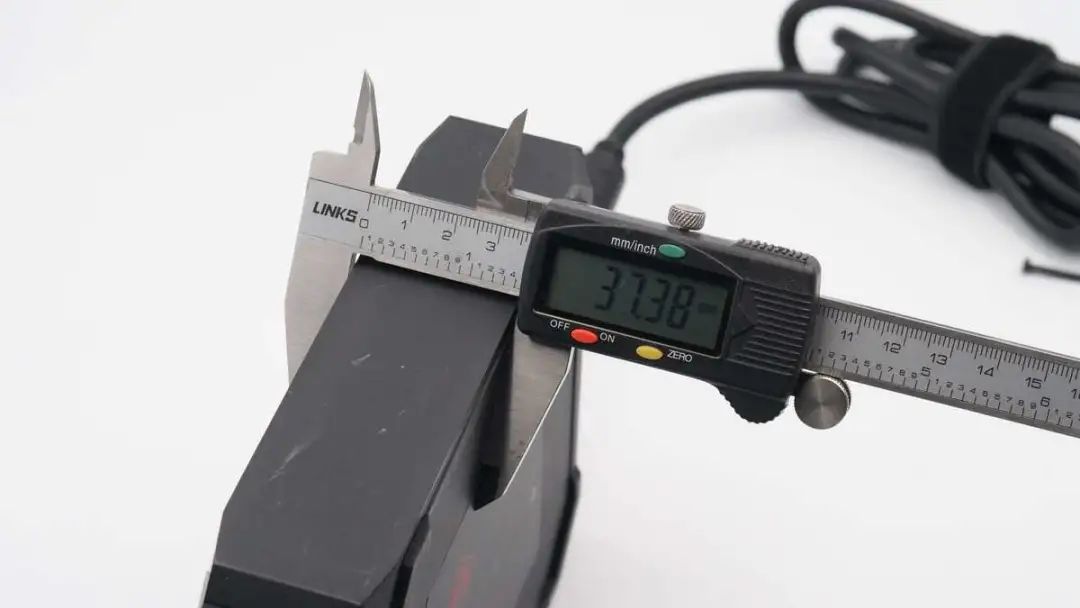

厚度约为37mm。

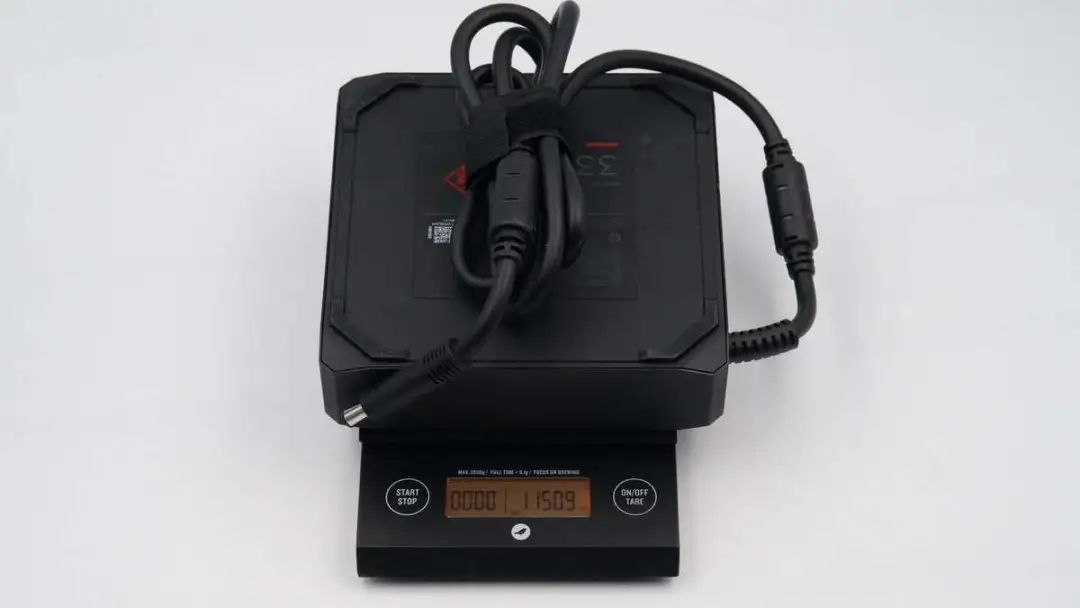

带线总重量约为1151g，分量还是很足的。

二、惠普330W电源适配器拆解

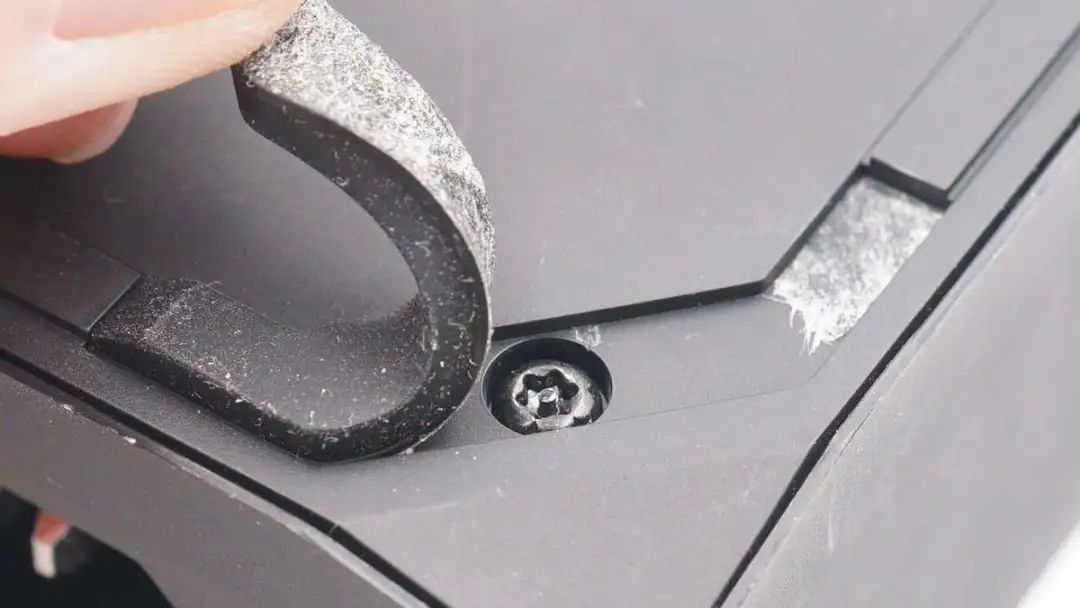

撕掉胶垫可见隐藏螺丝。

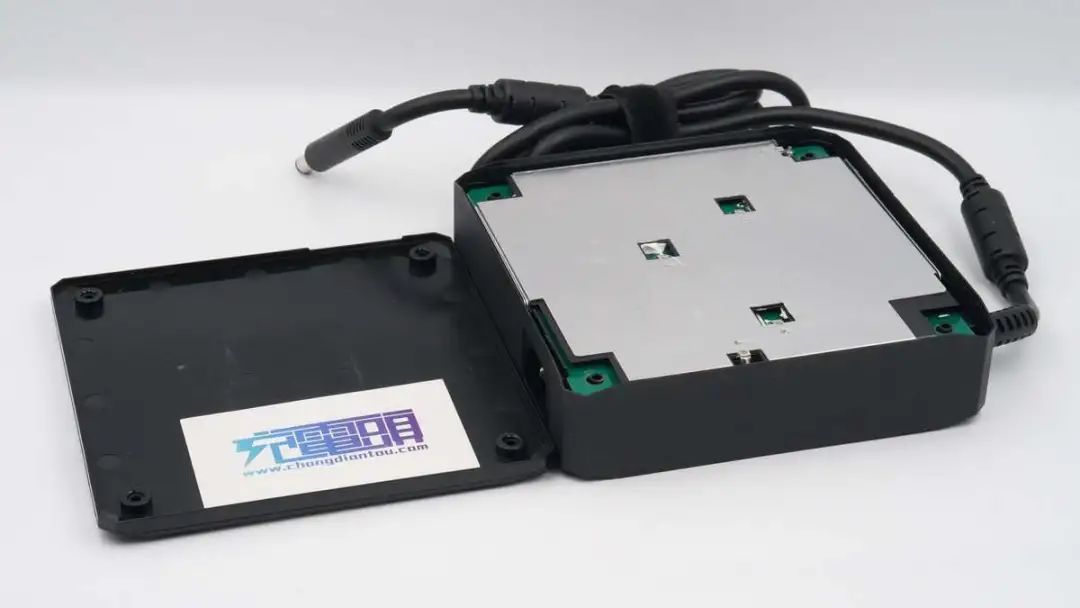

拆掉螺丝即可打开底部外壳，十分方便。

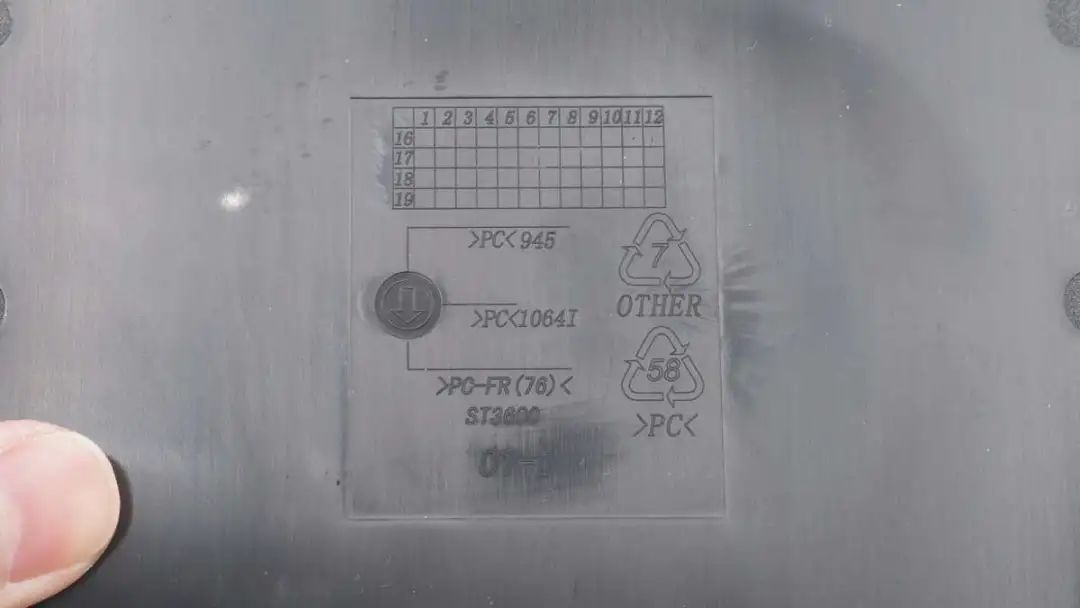

外壳采用PC防火材质。

PCB板底部覆盖麦拉片和金属散热板，散热板锡焊固定。

PCB板上多处打胶帮助器件散热。

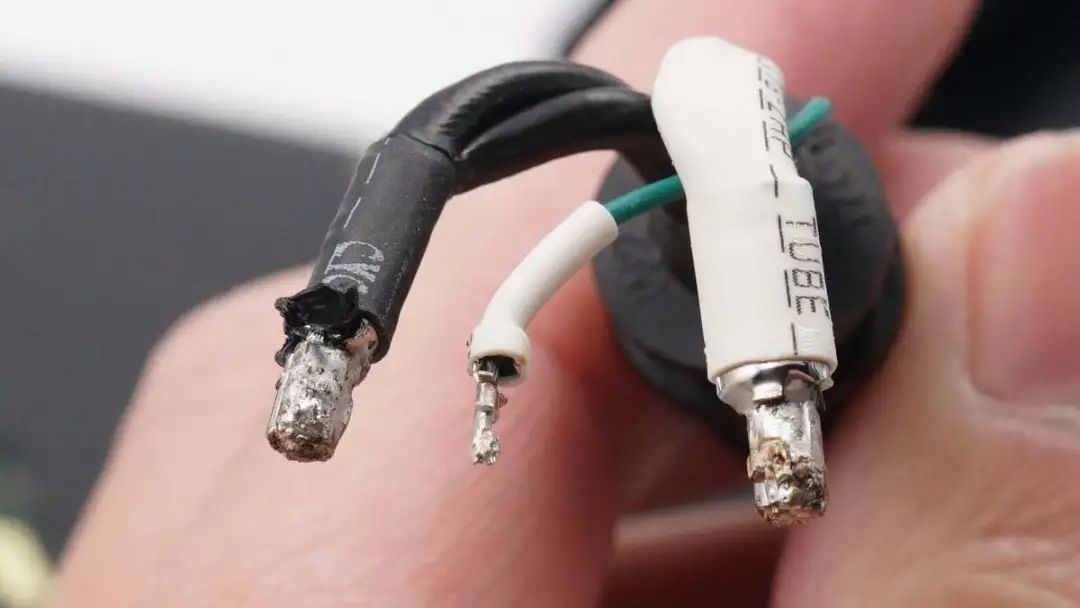

输出线缆拆掉，导线都套有绝缘胶套保护。

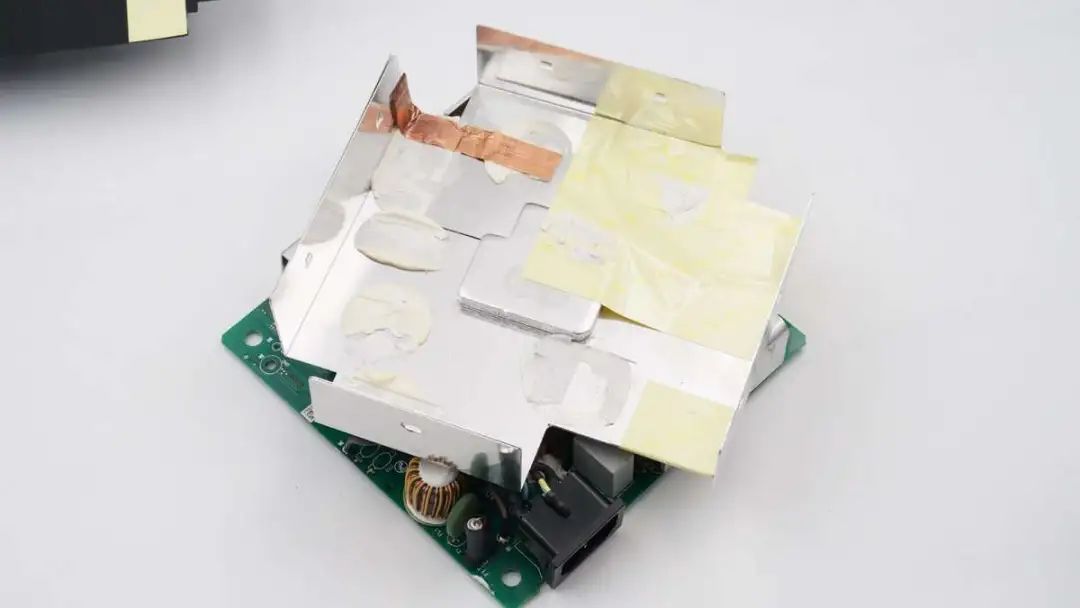

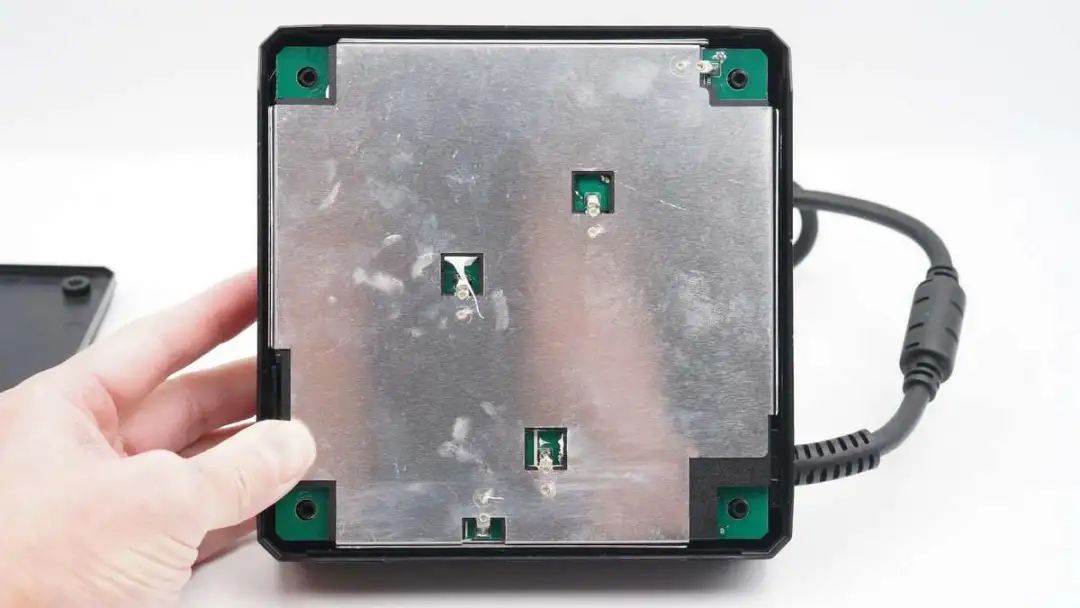

电源模块正面也全部覆盖金属板帮助散热。

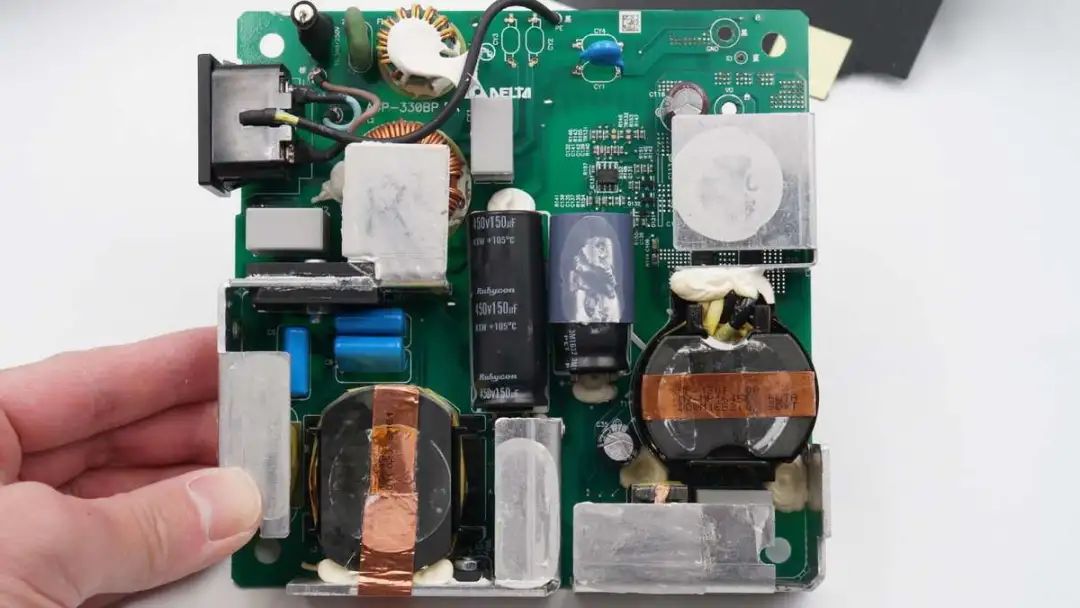

PCB板正面一览，左侧设有输入EMI滤波和PFC升压电路，中心横置两颗高压滤波电解电容，其中一颗套有胶套保护，右侧设有开关电源电路，变压器打胶加固。

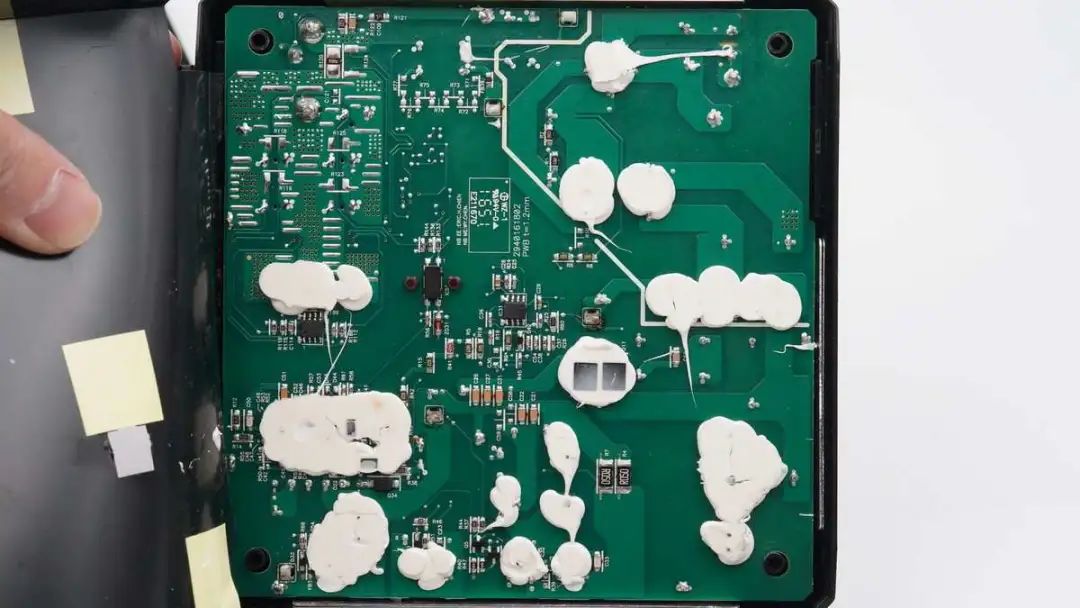

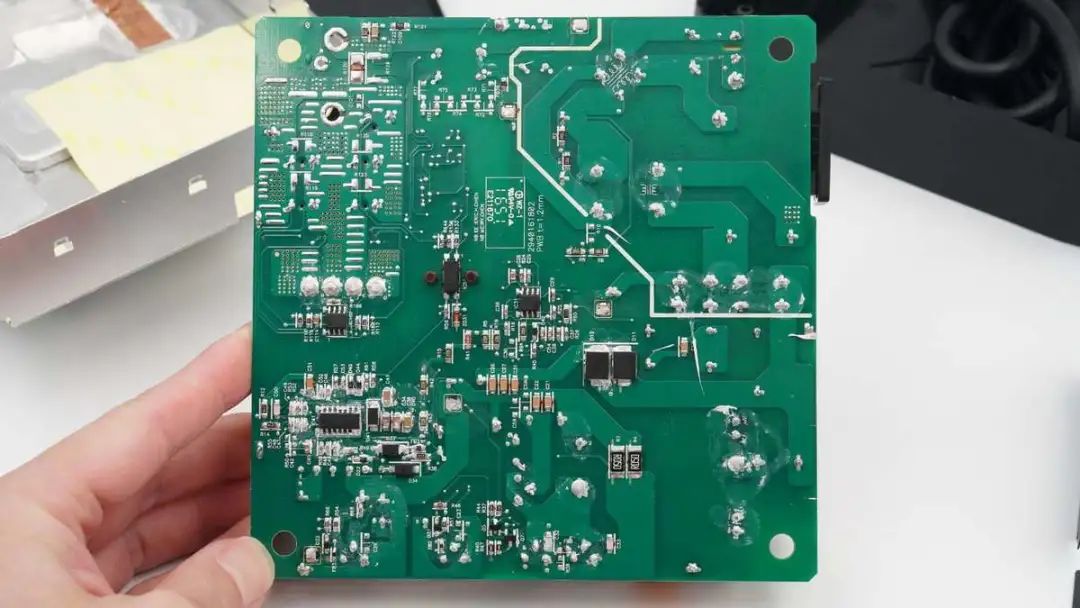

板子背面核心器件并不多，整体看上去也是十分干净整洁，体现了台达的高水准做工。

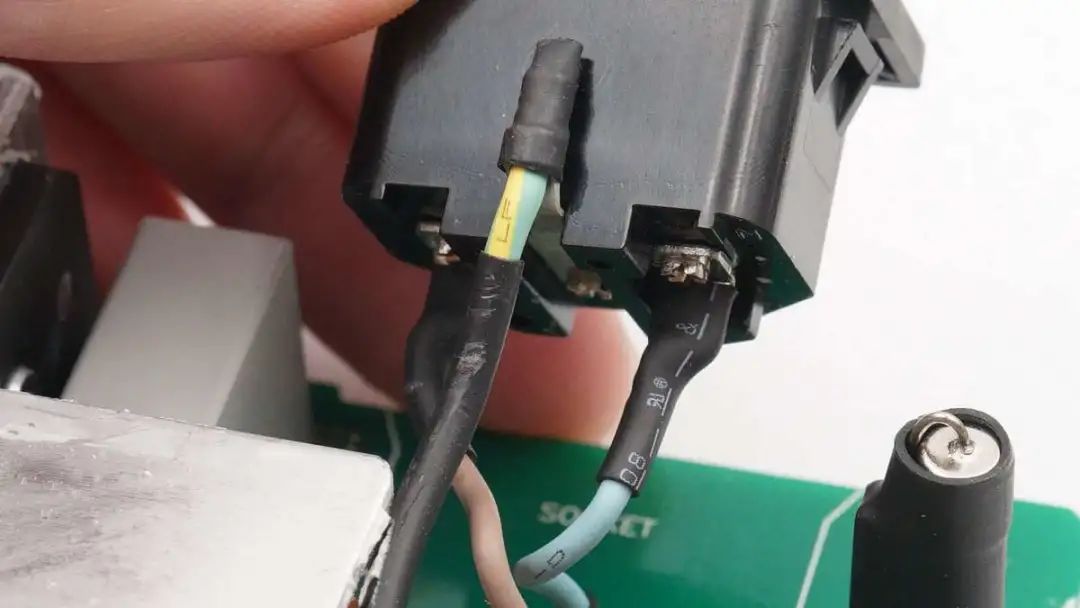

输入端三根连接导线套有绝缘管保护。

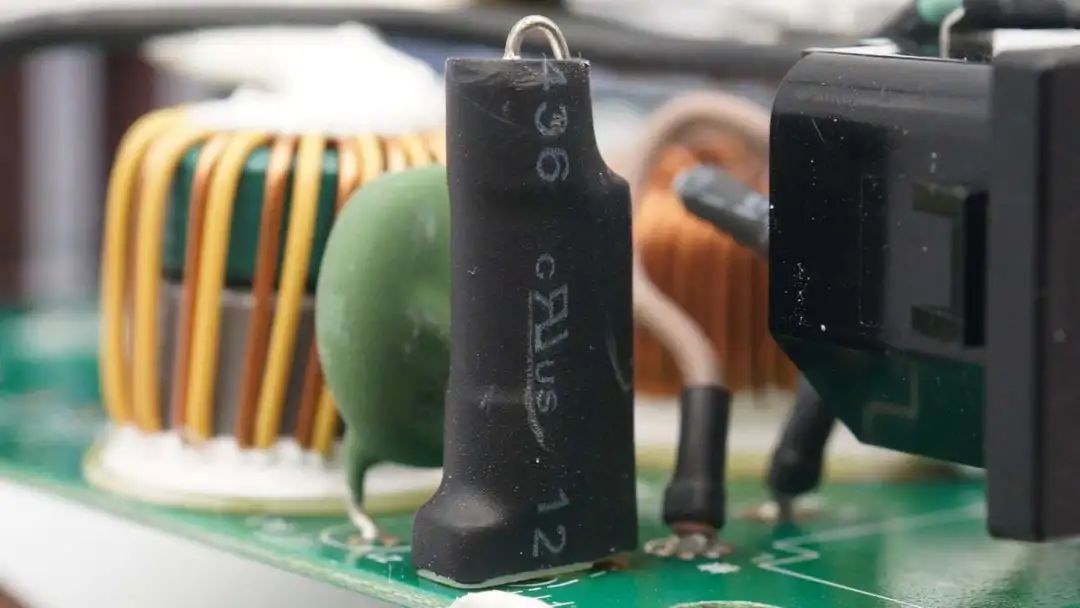

保险丝也套有绝缘管。

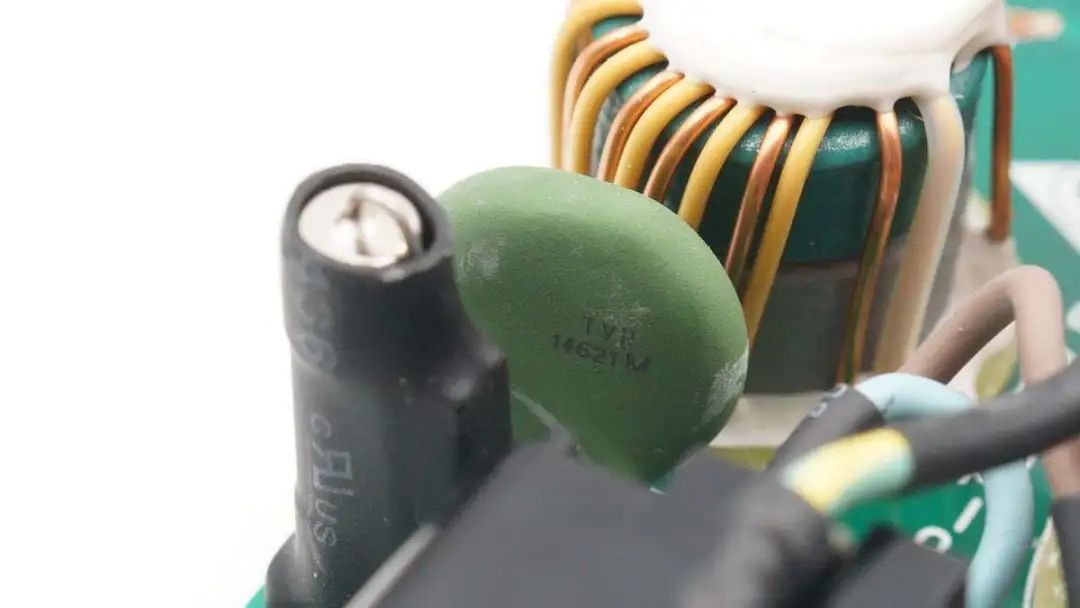

旁边有一颗TVR14621M压敏电阻，用于输入过压保护。

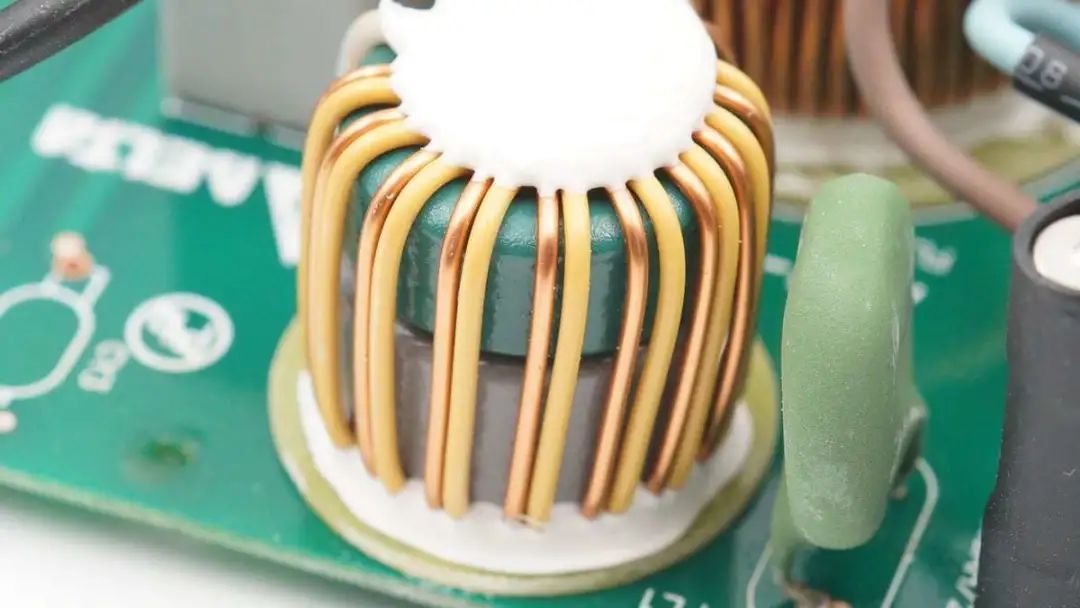

共模电感特写，用于滤除EMI干扰，打胶加固，底部还设有绝缘小板。

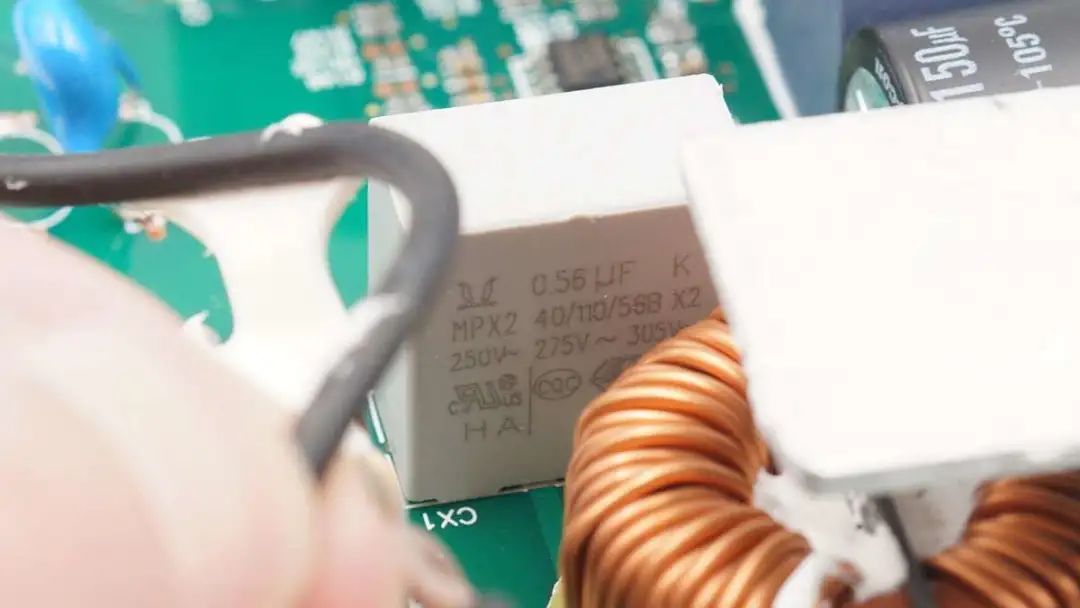

安规X电容特写，容量0.56μF。

滤波电感特写，打胶加固。

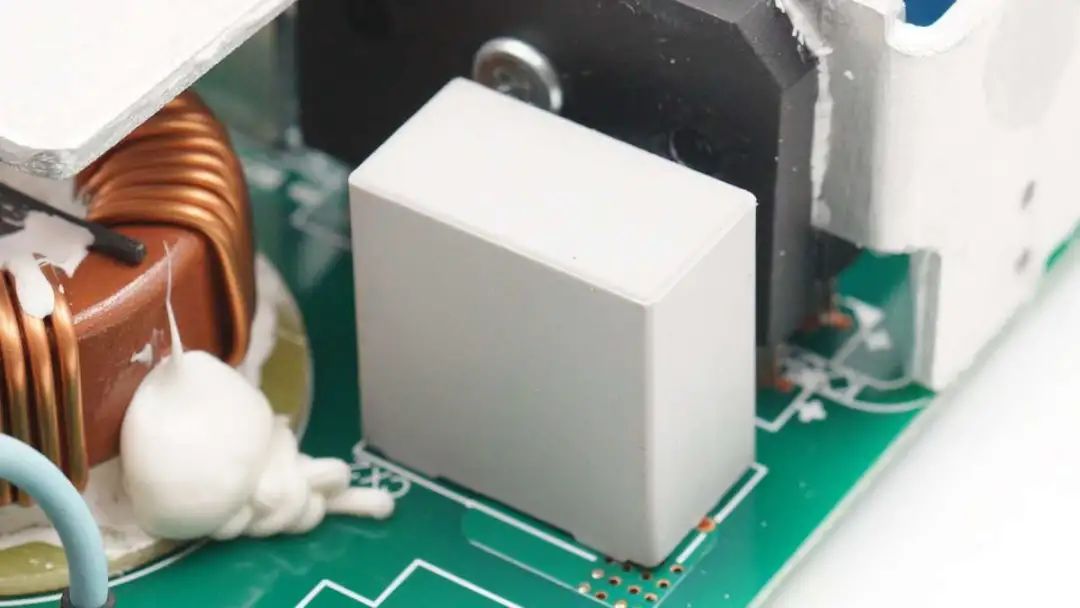

灰色滤波电容特写。

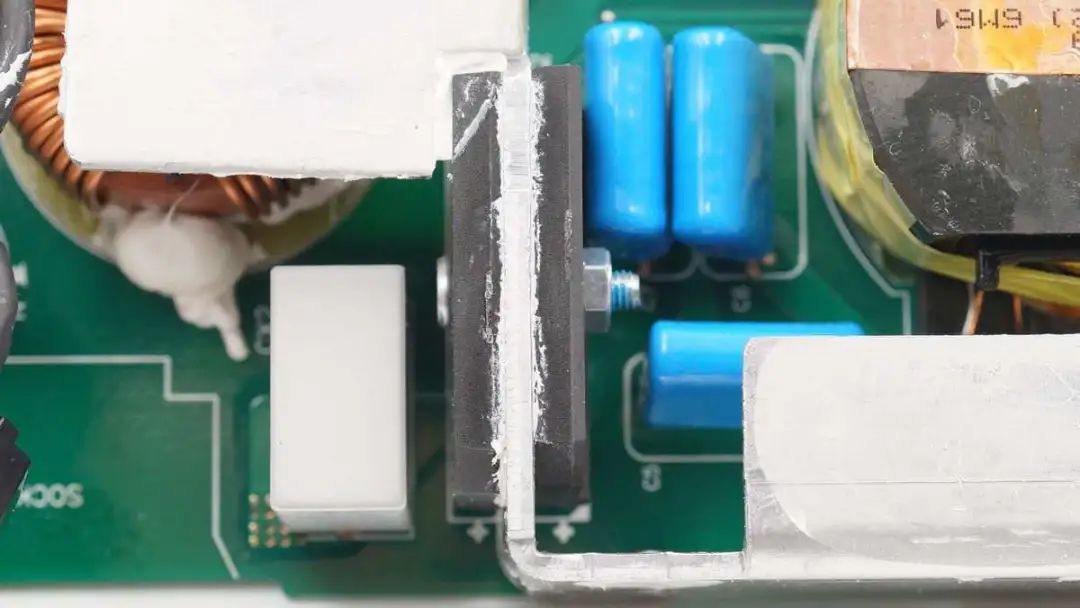

两颗整流桥通过螺丝固定在散热片两面。

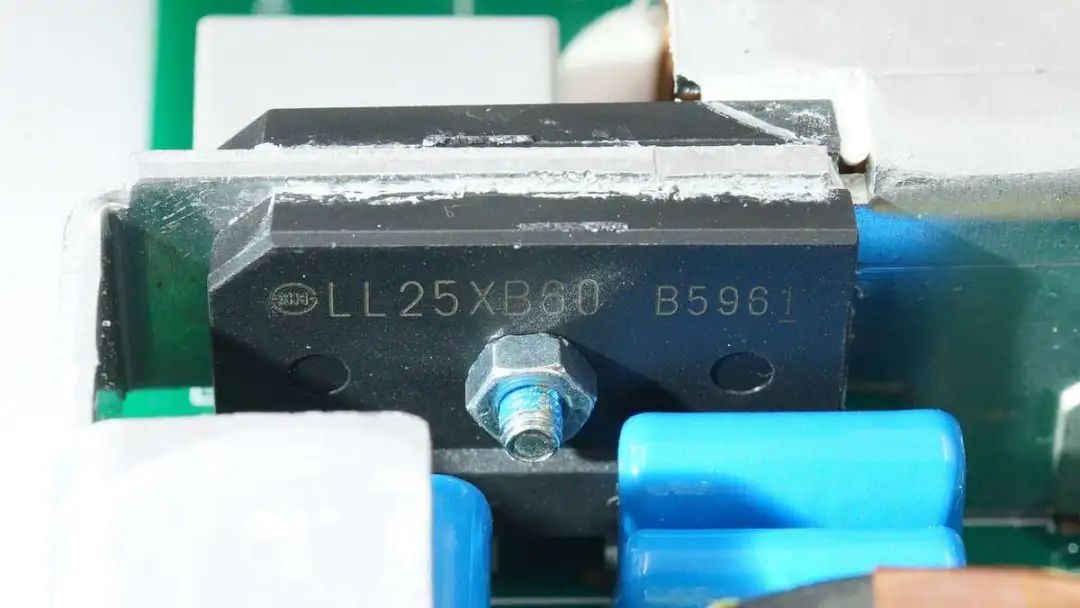

整流桥特写，LL25XB60，来自新电元，耐压600V，25A规格。

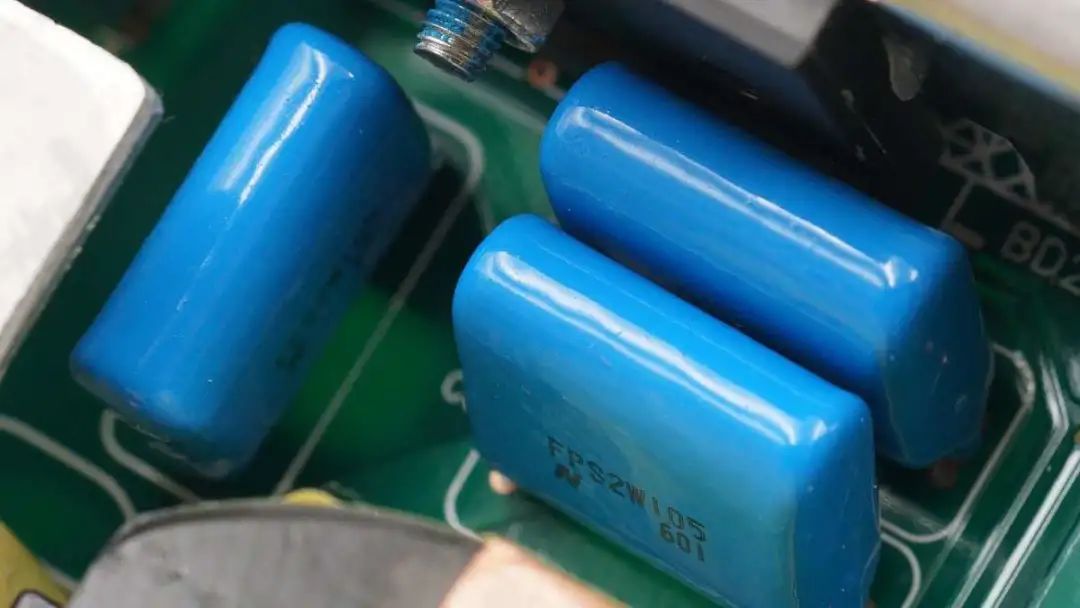

三颗蓝色薄膜滤波电容。

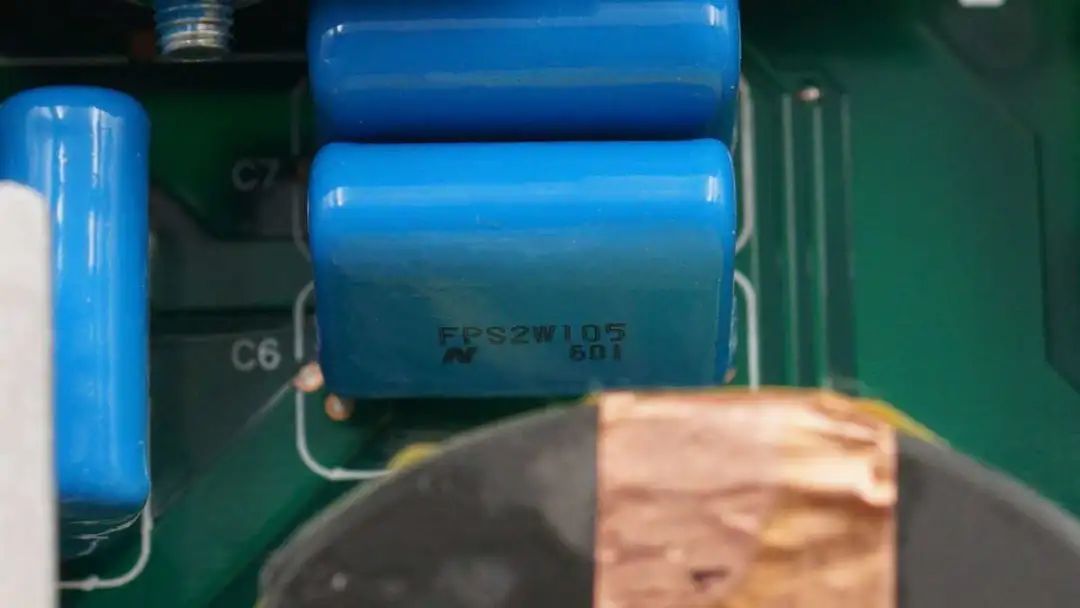

蓝色电容采用日本日通工FPS4系列，该料号电容也常见在苹果的充电器上。

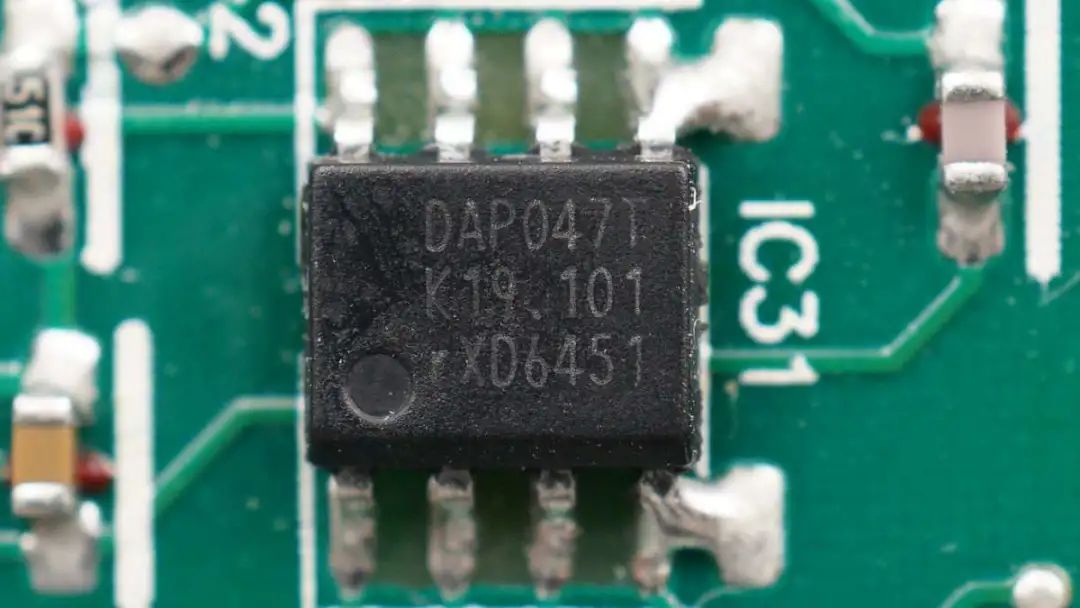

PFC升压控制器丝印DAP047T，台达定制型号。

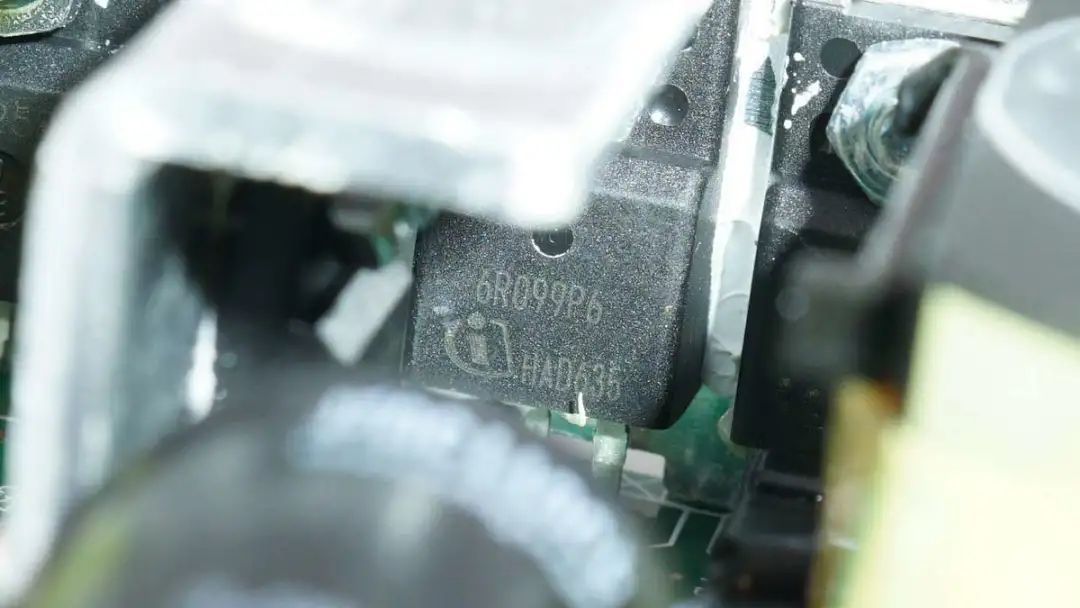

PFC升压开关管采用英飞凌IPA60R099P6，CoolMOS P6系列，650V NMOS，导阻88mΩ，采用TO220FP封装。

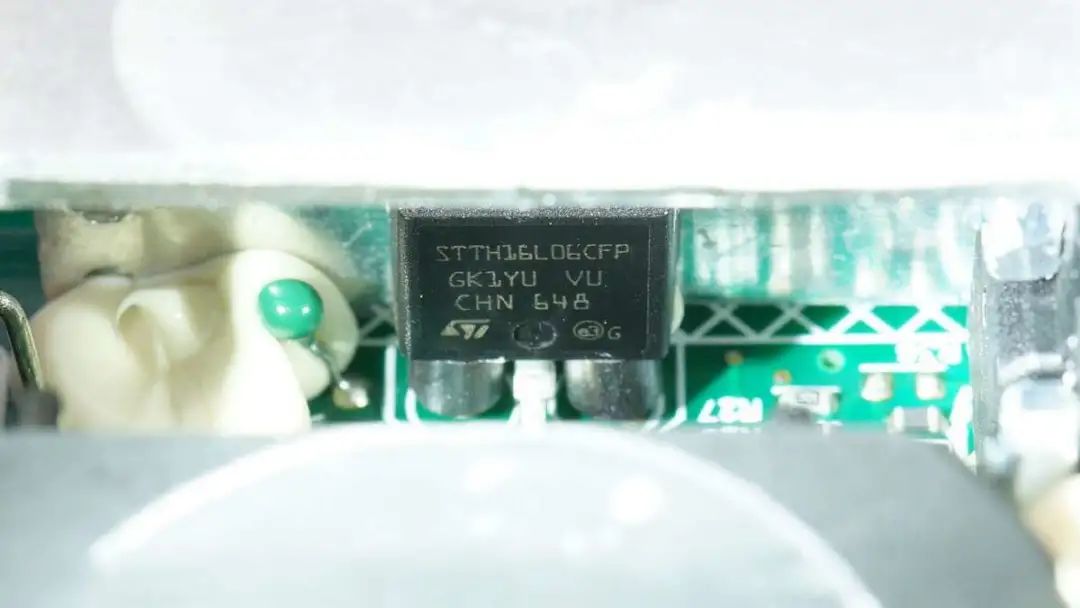

意法半导体STTH16L06C 600V超快高压整流管，具有低反向恢复电流，用于PFC升压整流。左侧绿色热敏电阻用于检测电源温升。

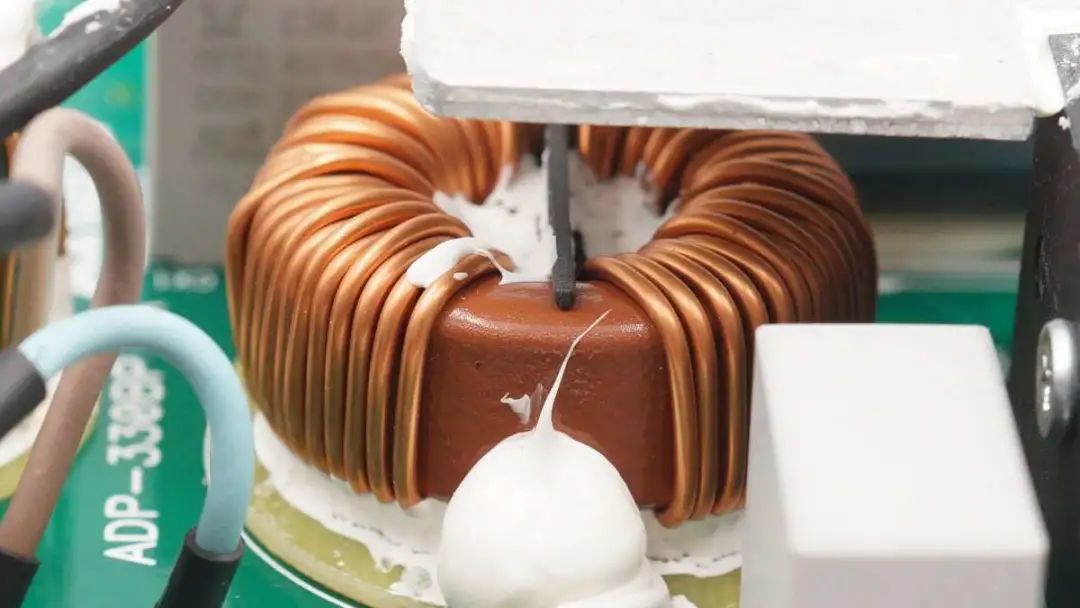

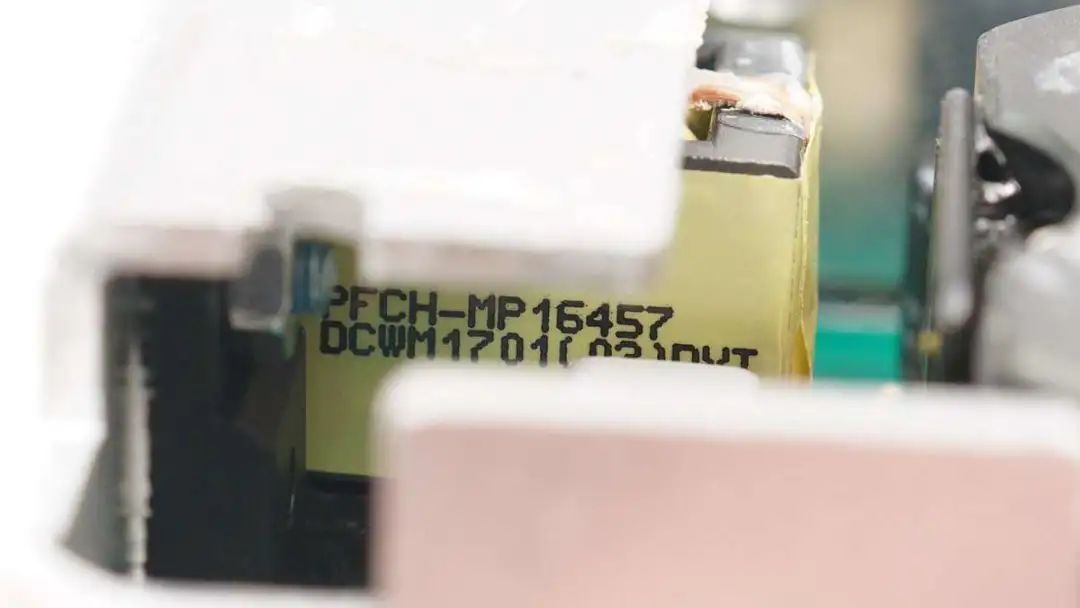

PFC升压电感特写。

高压滤波电解电容来自红宝石，规格为450V 150μF。

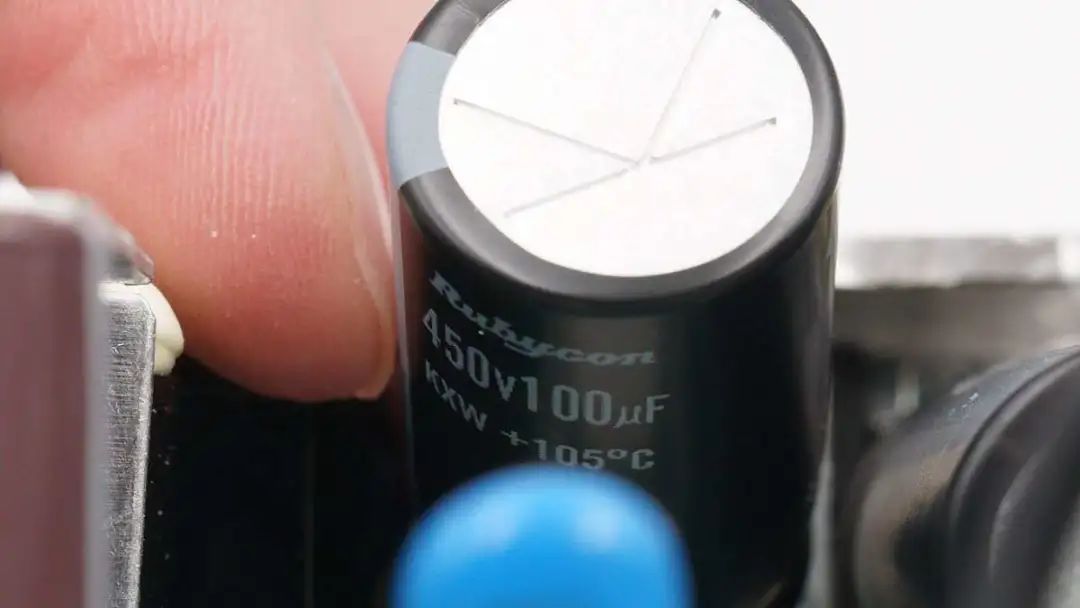

另一颗也是来自红宝石，规格为450V 100μF。

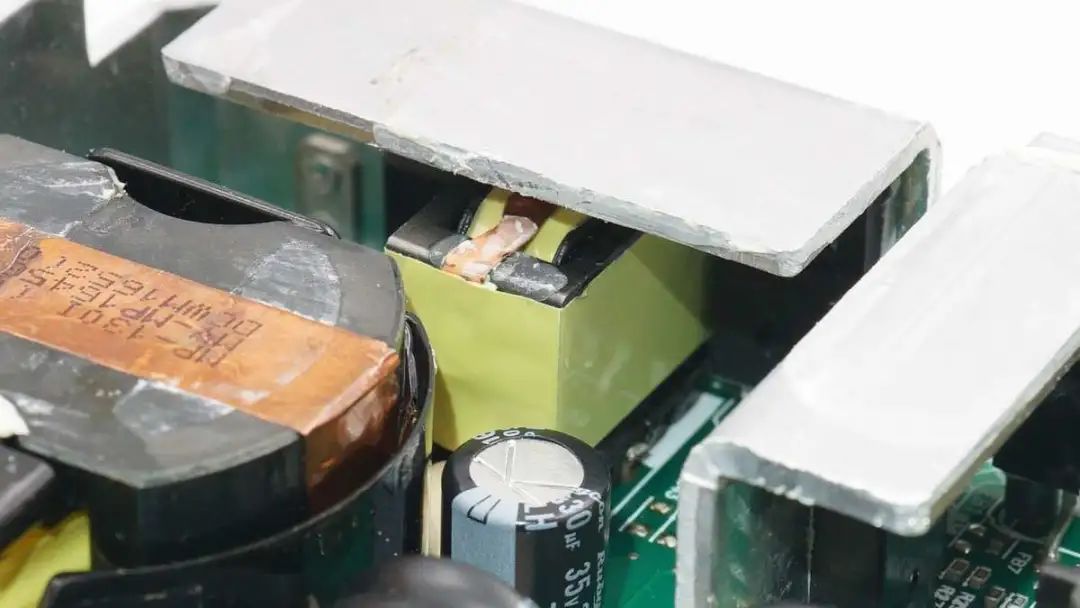

散热片下方设有一颗谐振电感。

谐振电感特写。

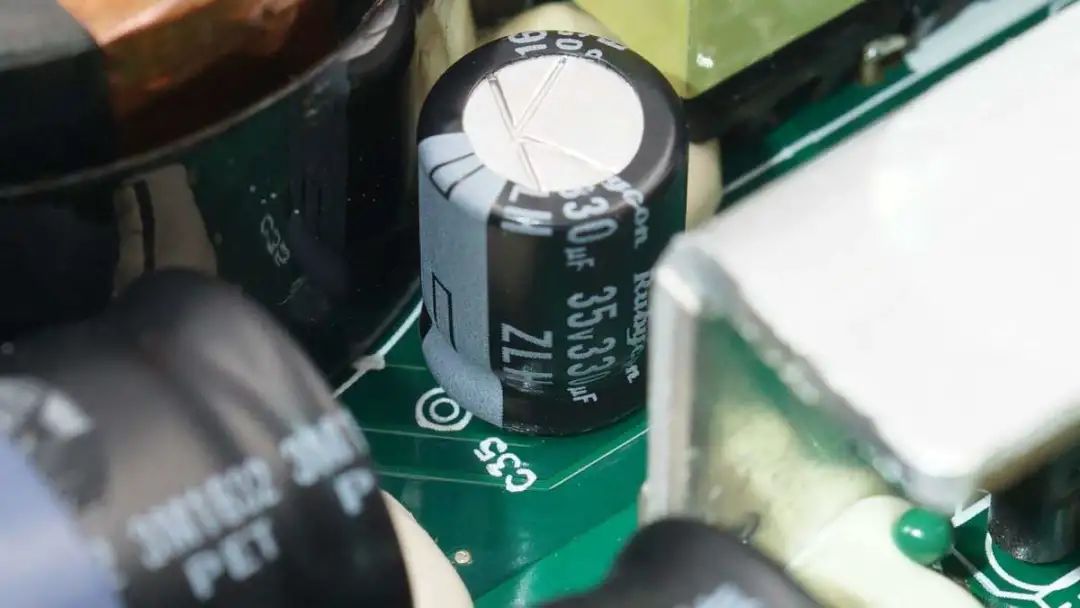

主控芯片供电电容也是来自红宝石，规格为35V 330μF。

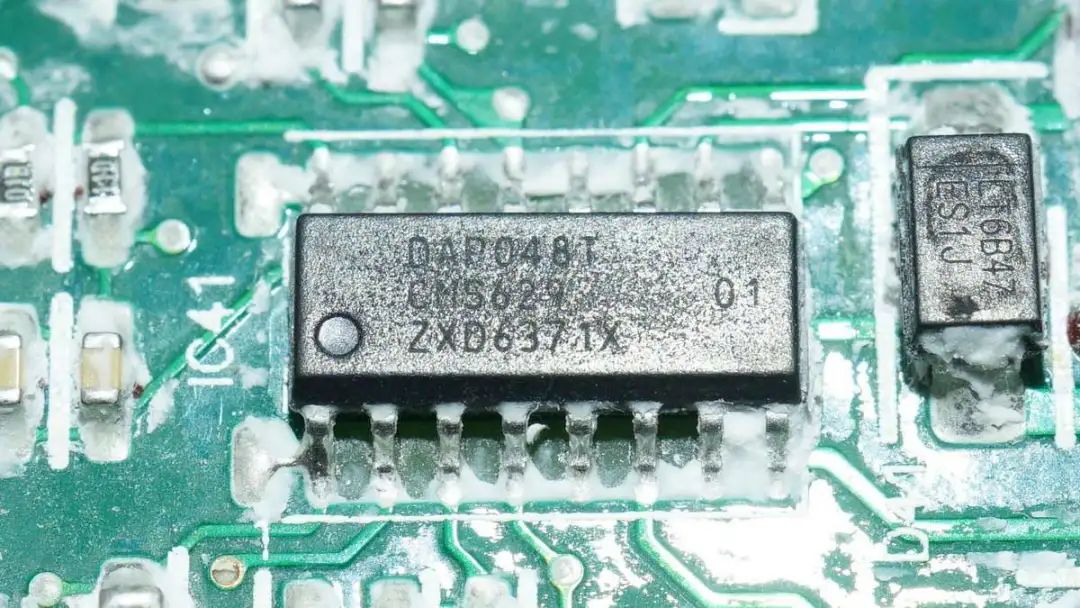

LLC控制器丝印DAP048T，台达定制型号。

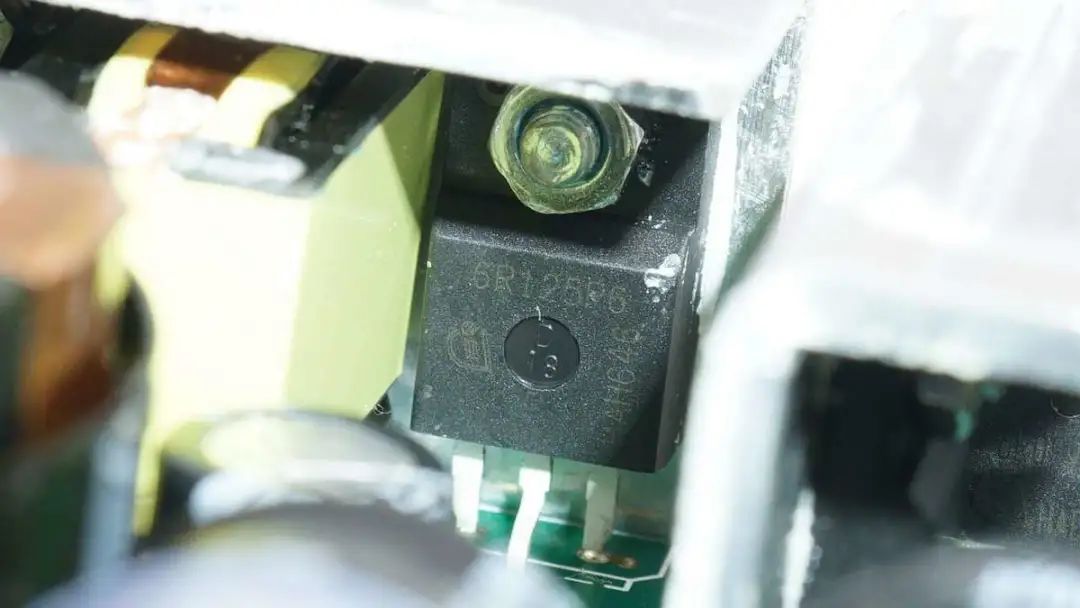

LLC半桥开关管采用英飞凌IPA60R125P6，属于CoolMOS P6系列，耐压650V，导阻125mΩ，采用TO220FP封装。

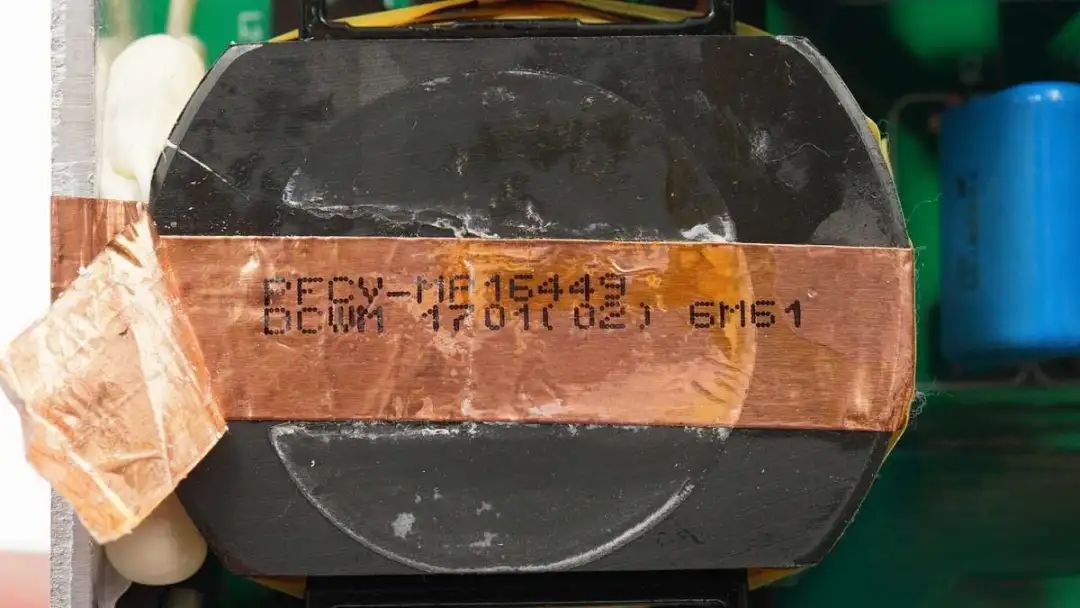

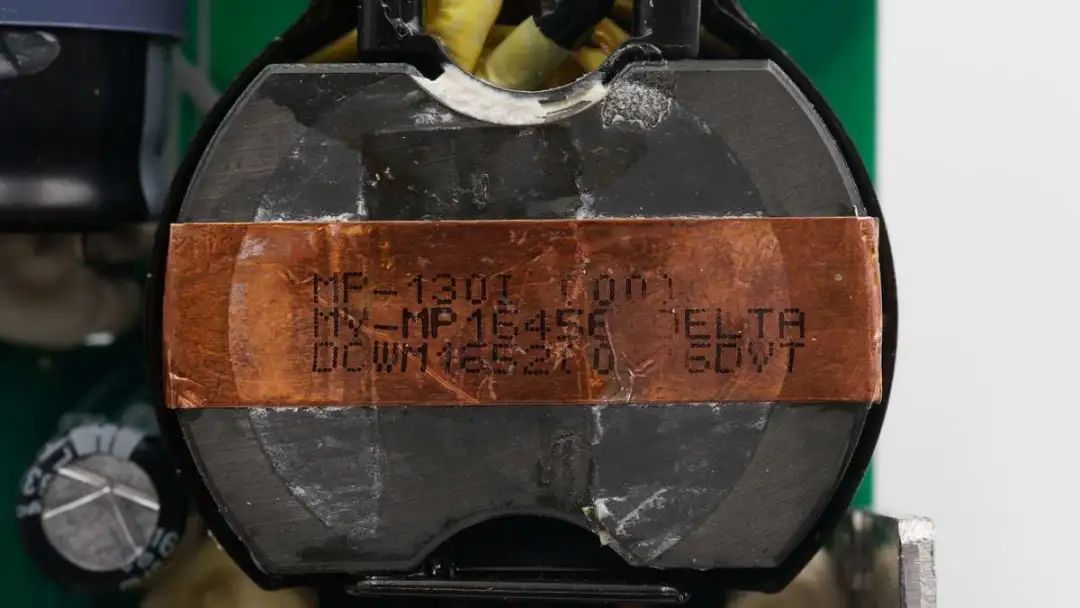

变压器特写，由台达提供。

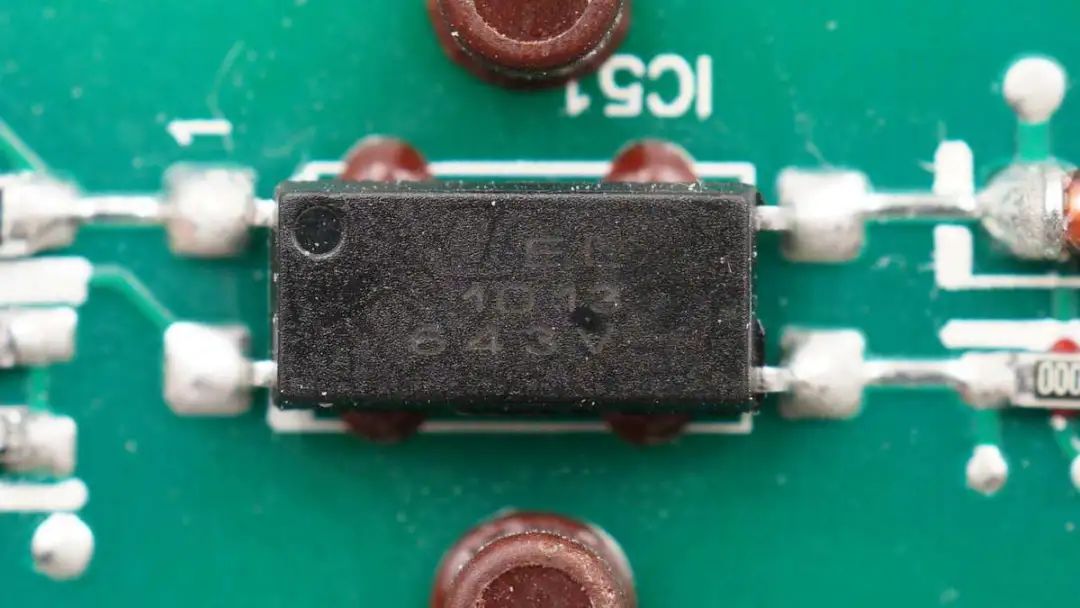

EL 1013光耦，用于反馈输出输出电压。

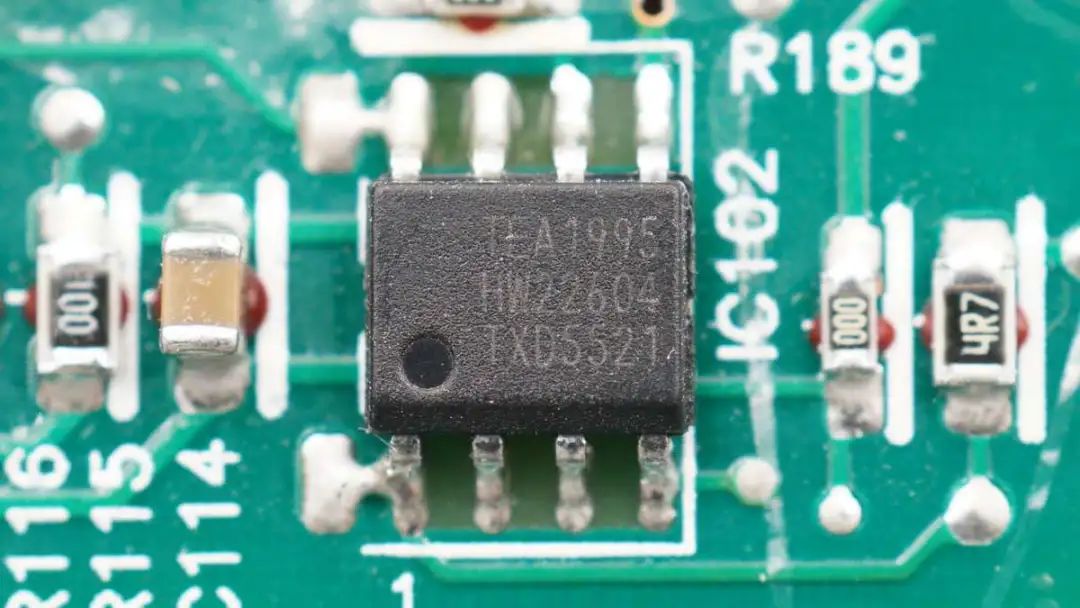

同步整流控制器采用恩智浦TEA1995T，其内置两个驱动器用于LLC架构开关电源的同步整流，外围元件精简。

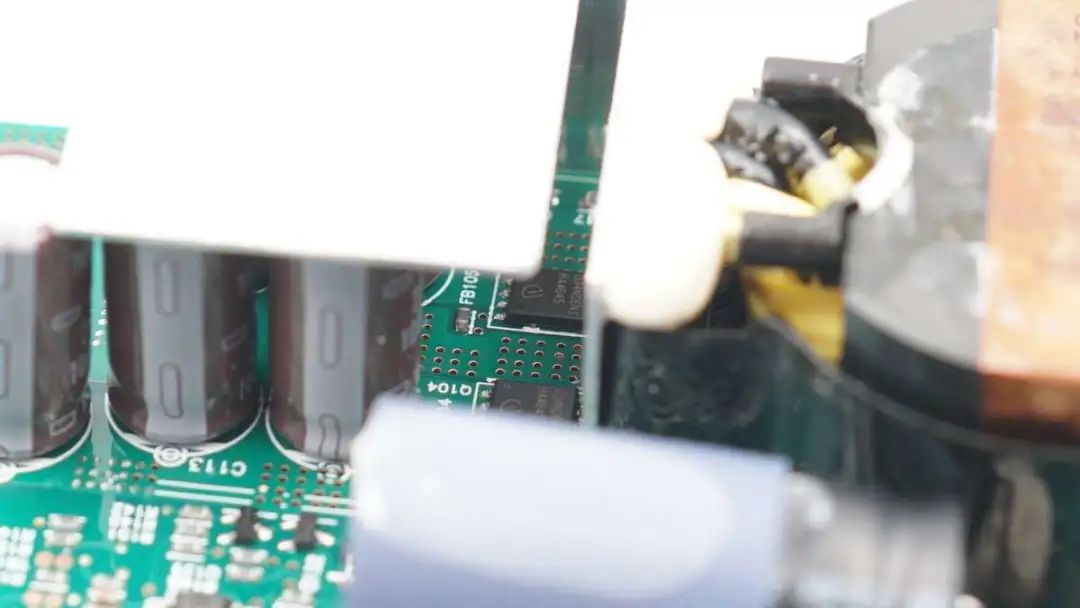

两颗同步整流管所在区域过孔设计，加强散热。

同步整流管采用英飞凌BSC034N06NS，耐压60V，导阻3.4mΩ，PG-TDSON-8封装。

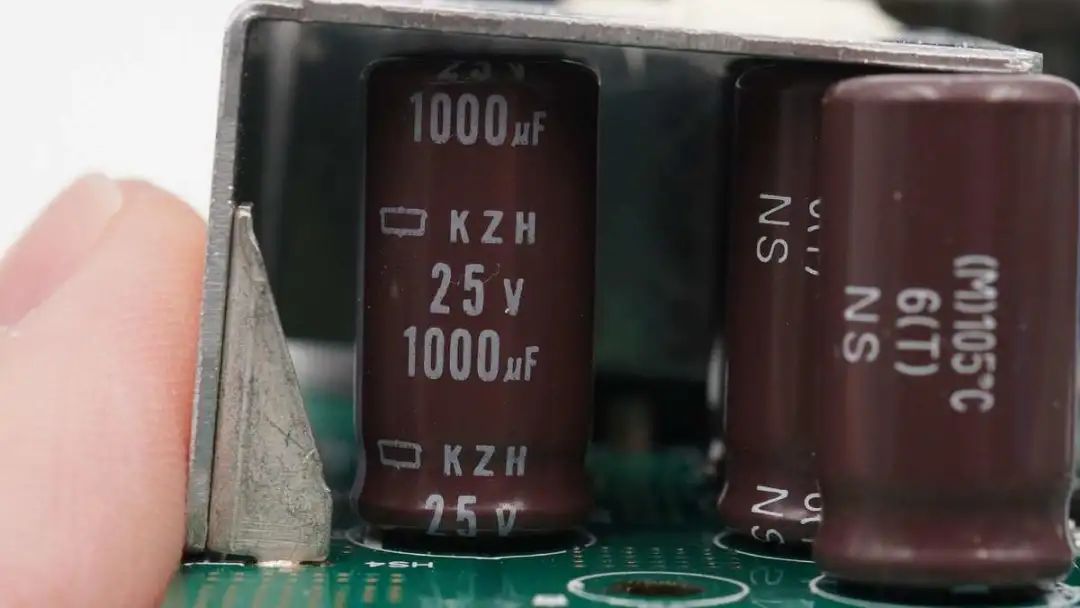

输出滤波电容采用日化KZH系列，规格都是25V 1000μF。

达尔AP4310E，内置电压基准的双运放，用于输出电压反馈及输出电流监测。

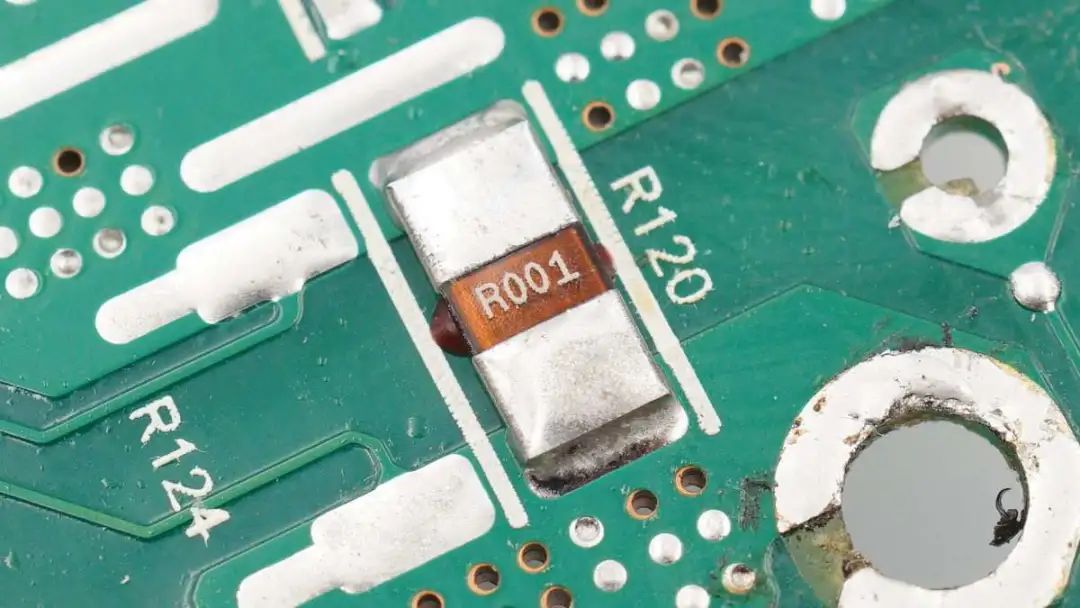

1mΩ检流电阻特写。

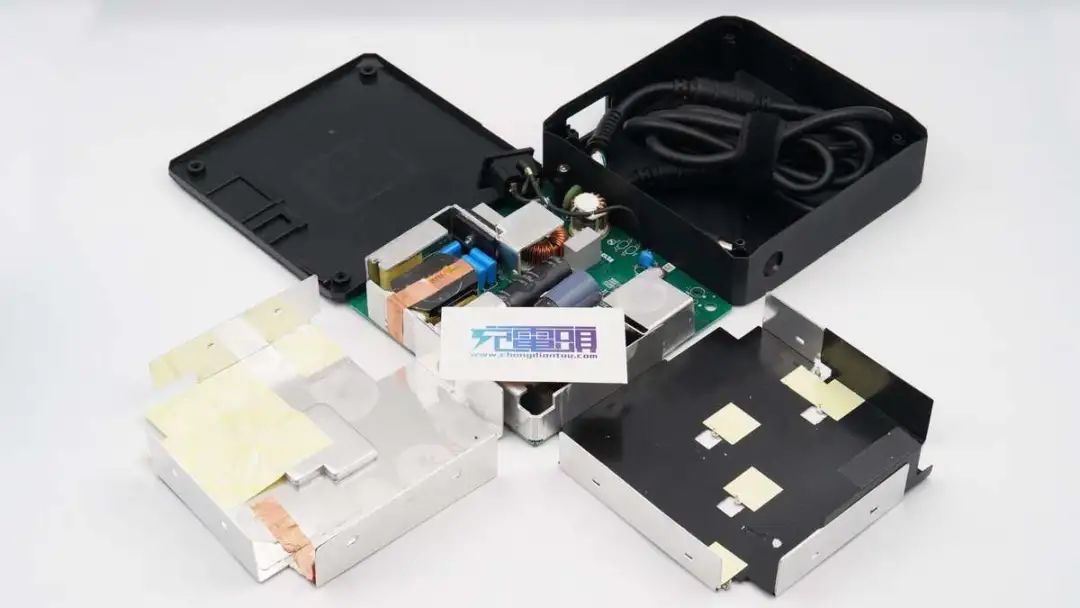

全部拆解完毕，来张全家福。

充电头网拆解总结

惠普这款笔记本电源适配器给人的第一印象依旧是“傻大黑粗”，毕竟330W输出功率摆在那，处于散热考虑，也是不得不做出牺牲。通过拆解发现，电源PCB板上的被动元器件间都留有充足间隙，此外里里外外设有很多散热片，这也是电源做得又大又重的一个主要原因。

不过另一方面，又不得不佩服这款电源的用料做工。其基于PFC+LLC电源架构设计，使用了台达定制初级控制器以及恩智浦TEA1995T同步整流控制器，对应MOS管主要都是由英飞凌提供。日通工、红宝石、日化三大日系品牌电容进行滤波，用料阵容十分豪华。
