摘要：迎冬奥，一起向未来！本文使用Three.js + React技术栈，实现冬日和奥运元素，制作了一个充满趣味和纪念意义的冬奥主题3D页面。本文涉及到的知识点主要包括：TorusGeometry圆环面、MeshLambertMaterial非光泽表面材质、MeshDepthMaterial深度网格材质、custromMaterial自定义材质、Points粒子、PointsMaterial点材质等。

效果

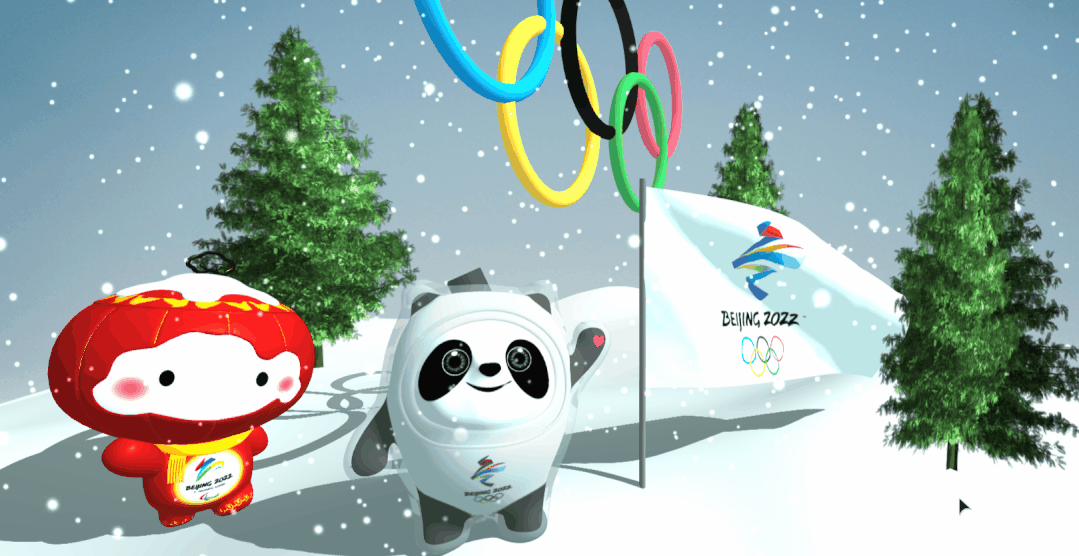

实现效果如以下👇动图所示，页面主要由2022冬奥会吉祥物 冰墩墩 、奥运五环、舞动的旗帜 🚩、树木 🌲 以及下雪效果 ❄️ 等组成。按住鼠标左键移动可以改为相机位置，获得不同视图。

👀 在线预览：https://dragonir.github.io/3d/#/olympic

实现

引入资源

首先引入开发页面所需要的库和外部资源，OrbitControls 用于镜头轨道控制、TWEEN 用于补间动画实现、GLTFLoader 用于加载 glb 或 gltf 格式的 3D 模型、以及一些其他模型、贴图等资源。

import React from 'react';
import { OrbitControls } from three/examples/jsm/controls/OrbitControls";
import { TWEEN } from three/examples/jsm/libs/tween.module.min.js";
import { GLTFLoader } from three/examples/jsm/loaders/GLTFLoader";
import bingdundunModel from './models/bingdundun.glb';
 ...

页面DOM结构

页面DOM结构非常简单，只有渲染3D元素的 #container容器和显示加载进度的 .olympic_loading元素。

<div>
  <div idcontainer"></div>
  {this.state.loadingProcess === 100 ? '' : (
    <div classNameolympic_loading">
      <div classNamebox">{this.state.loadingProcess} %</div>
    </div>
  )}
<div>

场景初始化

初始化渲染容器、场景、相机。关于这部分内容的详细知识点，可以查阅我往期的文章，本文中不再赘述。

container = document.getElementById('container');
renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setPixelRatio(window.devicePixelRatio);
renderer.setSize(window.innerWidth, window.innerHeight);
renderer.shadowMap.enabled = true;
container.appendChild(renderer.domElement);
scene = new THREE.Scene();
scene.background = new THREE.TextureLoader().load(skyTexture);
camera = new THREE.PerspectiveCamera(60, window.innerWidth / window.innerHeight, 0.1, 1000);
camera.position.set(0, 30, 100);
camera.lookAt(new THREE.Vector3(0, 0, 0));

添加光源

本示例中主要添加了两种光源：DirectionalLight 用于产生阴影，调节页面亮度、AmbientLight用于渲染环境氛围。

 直射光
const light = new THREE.DirectionalLight(0xffffff, 1);
light.intensity = 1;
light.position.set(16, 16, 8);
light.castShadow = true;
light.shadow.mapSize.width = 512 * 12;
light.shadow.mapSize.height = 512 * 12;
light.shadow.camera.top = 40;
light.shadow.camera.bottom = -40;
light.shadow.camera.left = -40;
light.shadow.camera.right = 40;
scene.add(light);
 环境光
const ambientLight = new THREE.AmbientLight(0xcfffff);
ambientLight.intensity = 1;
scene.add(ambientLight);

加载进度管理

使用THREE.LoadingManager 管理页面模型加载进度，在它的回调函数中执行一些与加载进度相关的方法。本例中的页面加载进度就是在onProgress中完成的，当页面加载进度为100%时，执行TWEEN镜头补间动画。

const manager = new THREE.LoadingManager();
manager.onStart = (url, loaded, total) => {};
manager.onLoad = () => { console.log('Loading complete!')};
manager.onProgress = (url, loaded, total) => {
  if (Math.floor(loaded / total * 100) === 100) {
    this.setState({ loadingProcess: Math.floor(loaded / total * 100) });
     镜头补间动画
    Animations.animateCamera(camera, controls, { x: 0, y: -1, z: 20 }, { x: 0, y: 0, z: 0 }, 3600, () => {});
  } else {
    this.setState({ loadingProcess: Math.floor(loaded / total * 100) });
  }
};

创建地面

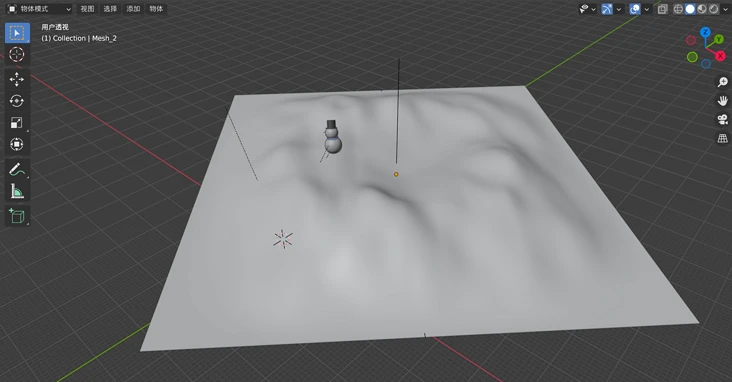

本示例中凹凸起伏的地面是使用Blender构建模型，然后导出glb格式加载创建的。当然也可以只使用Three.js自带平面网格加凹凸贴图也可以实现类似的效果。使用Blender自建模型的优点在于可以自由可视化地调整地面的起伏效果。

var loader = new THREE.GLTFLoader(manager);
loader.load(landModel, function (mesh) {
  mesh.scene.traverse(function (child) {
    if (child.isMesh) {
      child.material.metalness = .1;
      child.material.roughness = .8;
       地面
      if (child.name === 'Mesh_2') {
        child.material.metalness = .5;
        child.receiveShadow = true;
      }
  });
  mesh.scene.rotation.y = Math.PI / 4;
  mesh.scene.position.set(15, -20, 0);
  mesh.scene.scale.set(.9, .9, .9);
  land = mesh.scene;
  scene.add(land);
});

创建冬奥吉祥物冰墩墩

现在添加可爱的冬奥会吉祥物熊猫冰墩墩🐼，冰墩墩同样是使用glb格式模型加载的。它的原始模型来源于这里，从这个网站免费现在模型后，原模型是使用 3D max建的我发现并不能直接用在网页中，需要在Blender中转换模型格式，还需要调整调整模型的贴图法线，才能还原渲染图效果。

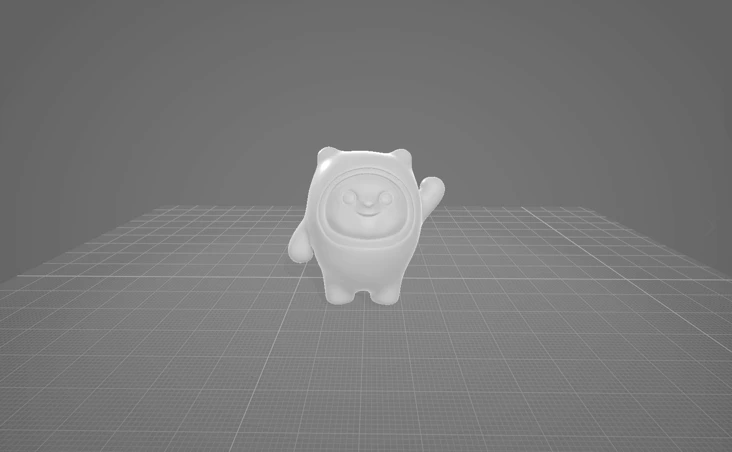

原模型：

冰墩墩贴图:

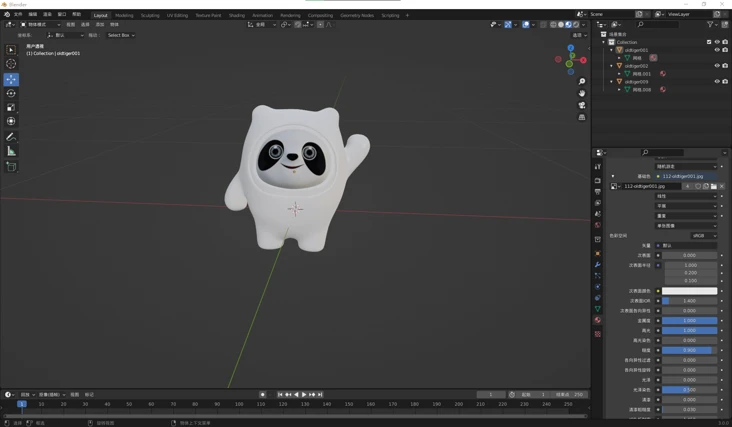

转换成Blender支持的模型，并在Blender中调整模型贴图法线、并添加贴图:

导出glb格式:

“

📖 在Blender 中给模型添加贴图教程传送门：在Blender中怎么给模型贴图

”

仔细观察冰墩墩 🐼可以发现，它的外面有一层透明塑料或玻璃质感外壳，这个效果可以通过修改模型的透明度、金属度、粗糙度等材质参数实现，最后就可以渲染出如👆banner图所示的那种效果，具体如以下代码所示。

loader.load(bingdundunModel, mesh => {
  mesh.scene.traverse(child => {
    if (child.isMesh) {
       内部
      if (child.name === 'oldtiger001') {
        child.material.metalness = .5
        child.material.roughness = .8
      }
       半透明外壳
      if (child.name === 'oldtiger002') {
        child.material.transparent = true;
        child.material.opacity = .5
        child.material.metalness = .2
        child.material.roughness = 0
        child.material.refractionRatio = 1
        child.castShadow = true;
      }
    }
  });
  mesh.scene.rotation.y = Math.PI / 24;
  mesh.scene.position.set(-8, -12, 0);
  mesh.scene.scale.set(24, 24, 24);
  scene.add(mesh.scene);
});

创建奥运五环

奥运五环由基础几何模型圆环面 TorusGeometry来实现，创建五个圆环面，并调整它们的材质颜色和位置来构成蓝黑红黄绿顺序的五环结构。五环材质使用的是MeshLambertMaterial。

const fiveCycles = [
  { key: 'cycle_0', color: 0x0885c2, position: { x: -250, y: 0, z: 0 }},
  { key: 'cycle_1', color: 0x000000, position: { x: -10, y: 0, z: 5 }},
  { key: 'cycle_2', color: 0xed334e, position: { x: 230, y: 0, z: 0 }},
  { key: 'cycle_3', color: 0xfbb132, position: { x: -125, y: -100, z: -5 }},
  { key: 'cycle_4', color: 0x1c8b3c, position: { x: 115, y: -100, z: 10 }}
];
fiveCycles.map(item => {
  let cycleMesh = new THREE.Mesh(new THREE.TorusGeometry(100, 10, 10, 50), new THREE.MeshLambertMaterial({
    color: new THREE.Color(item.color),
    side: THREE.DoubleSide
  }));
  cycleMesh.castShadow = true;
  cycleMesh.position.set(item.position.x, item.position.y, item.position.z);
  meshes.push(cycleMesh);
  fiveCyclesGroup.add(cycleMesh);
});
fiveCyclesGroup.scale.set(.036, .036, .036);
fiveCyclesGroup.position.set(0, 10, -8);
scene.add(fiveCyclesGroup);

TorusGeometry 圆环面

TorusGeometry 一个用于生成圆环几何体的类。

构造函数：

TorusGeometry(radius: Float, tube: Float, radialSegments: Integer, tubularSegments: Integer, arc: Float)

• radius：圆环的半径，从圆环的中心到管道（横截面）的中心。默认值是 1。
• tube：管道的半径，默认值为 0.4。
• radialSegments：圆环的分段数，默认值为 8。
• tubularSegments：管道的分段数，默认值为 6。
• arc：圆环的圆心角（单位是弧度），默认值为 Math.PI * 2。

MeshLambertMaterial 非光泽表面材质

一种非光泽表面的材质，没有镜面高光。该材质使用基于非物理的 Lambertian 模型来计算反射率。这可以很好地模拟一些表面（例如未经处理的木材或石材），但不能模拟具有镜面高光的光泽表面（例如涂漆木材）。

构造函数：

MeshLambertMaterial(parameters : Object)

• parameters：（可选）用于定义材质外观的对象，具有一个或多个属性。材质的任何属性都可以从此处传入。

创建旗帜

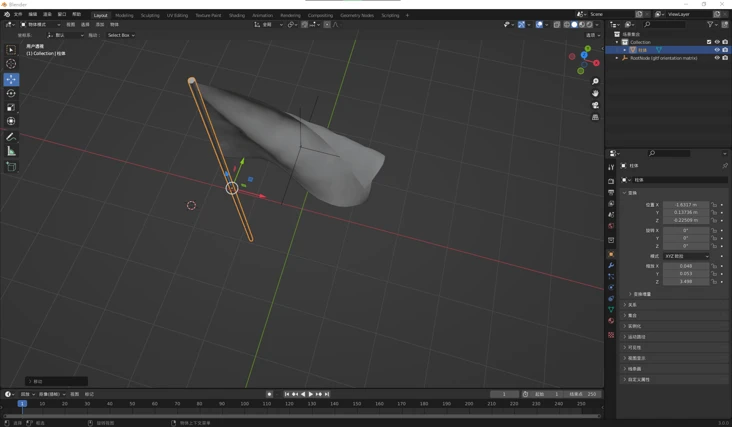

旗面模型是从sketchfab下载的，还需要一个旗杆，可以在 Blender中添加了一个柱状立方体，并调整好合适的长宽高和旗面结合起来。

旗面贴图：

旗面添加了动画，需要在代码中执行动画帧播放。

loader.load(flagModel, mesh => {
  mesh.scene.traverse(child => {
    if (child.isMesh) {
      child.castShadow = true;
       旗帜
      if (child.name === 'mesh_0001') {
        child.material.metalness = .1;
        child.material.roughness = .1;
        child.material.map = new THREE.TextureLoader().load(flagTexture);
      }
       旗杆
      if (child.name === '柱体') {
        child.material.metalness = .6;
        child.material.roughness = 0;
        child.material.refractionRatio = 1;
        child.material.color = new THREE.Color(0xeeeeee);
      }
    }
  });
  mesh.scene.rotation.y = Math.PI / 24;
  mesh.scene.position.set(2, -7, -1);
  mesh.scene.scale.set(4, 4, 4);
   动画
  let meshAnimation = mesh.animations[0];
  mixer = new THREE.AnimationMixer(mesh.scene);
  let animationClip = meshAnimation;
  let clipAction = mixer.clipAction(animationClip).play();
  animationClip = clipAction.getClip();
  scene.add(mesh.scene);
});

创建树木

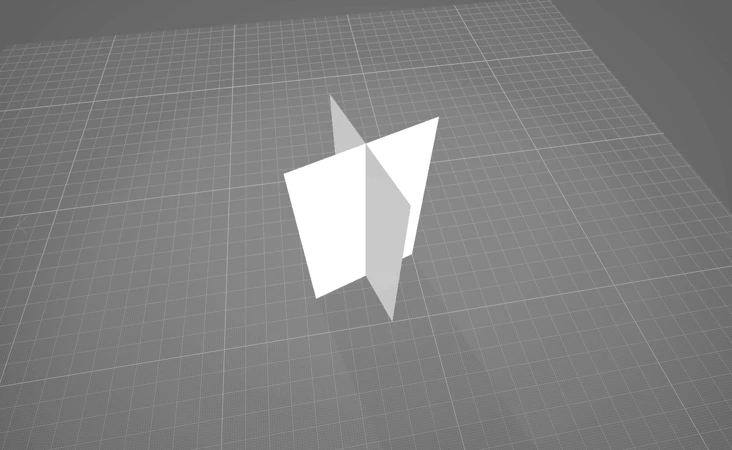

为了充实画面，营造冬日氛围，于是就添加了几棵松树 🌲 作为装饰。添加松树的时候用到一个技巧非常重要：我们知道因为树的模型非常复杂，有非常多的面数，面数太多会降低页面性能，造成卡顿。本文中使用两个如下图 👇 所示的两个交叉的面来作为树的基座，这样的话树只有两个面数，使用这个技巧可以和大程度上优化页面性能，而且树 🌲 的样子看起来也是有 3D 感的。

材质贴图：

为了使树只在贴图透明部分透明、其他地方不透明，并且可以产生树状阴影而不是长方体阴影，需要给树模型添加如下MeshPhysicalMaterial、MeshDepthMaterial 两种材质，两种材质使用同样的纹理贴图，其中MeshDepthMaterial添加到模型的custromMaterial属性上。

 let treeMaterial = new THREE.MeshPhysicalMaterial({
  map: new THREE.TextureLoader().load(treeTexture),
  transparent: true,
  side: THREE.DoubleSide,
  metalness: .2,
  roughness: .8,
  depthTest: true,
  depthWrite: false,
  skinning: false,
  fog: false,
  reflectivity: 0.1,
  refractionRatio: 0,
});
let treeCustomDepthMaterial = new THREE.MeshDepthMaterial({
  depthPacking: THREE.RGBADepthPacking,
  map: new THREE.TextureLoader().load(treeTexture),
  alphaTest: 0.5
});
loader.load(treeModel, mesh => {
  mesh.scene.traverse(child =>{
    if (child.isMesh) {
      child.material = treeMaterial;
      child.custromMaterial = treeCustomDepthMaterial;
    }
  });
  mesh.scene.position.set(14, -9, 0);
  mesh.scene.scale.set(16, 16, 16);
  scene.add(mesh.scene);
   克隆另两棵树
  let tree2 = mesh.scene.clone();
  tree2.position.set(10, -8, -15);
  tree2.scale.set(18, 18, 18);
  scene.add(tree2)
   ...
});

实现效果也可以从👆上面Banner 图中可以看到，为了画面更好看，我取消了树的阴影显示。

“

📌 在3D功能开发中，一些不重要的装饰模型都可以采取这种策略来优化。

”

MeshDepthMaterial 深度网格材质

一种按深度绘制几何体的材质。深度基于相机远近平面，白色最近，黑色最远。

构造函数：

MeshDepthMaterial(parameters: Object)

• parameters：（可选）用于定义材质外观的对象，具有一个或多个属性。材质的任何属性都可以从此处传入。

特殊属性：

• .depthPacking[Constant]：depth packing 的编码。默认为 BasicDepthPacking。
• .displacementMap[Texture]：位移贴图会影响网格顶点的位置，与仅影响材质的光照和阴影的其他贴图不同，移位的顶点可以投射阴影，阻挡其他对象，以及充当真实的几何体。
• .displacementScale[Float]：位移贴图对网格的影响程度（黑色是无位移，白色是最大位移）。如果没有设置位移贴图，则不会应用此值。默认值为 1。
• .displacementBias[Float]：位移贴图在网格顶点上的偏移量。如果没有设置位移贴图，则不会应用此值。默认值为 0。

custromMaterial自定义材质

给网格添加custromMaterial自定义材质属性，可以实现透明外围png图片贴图的内容区域阴影。

创建雪花

创建雪花 ❄️，就要用到粒子知识。THREE.Points 是用来创建点的类，也用来批量管理粒子。本例中创建了 1500 个雪花粒子，并为它们设置了限定三维空间的随机坐标及横向和竖向的随机移动速度。

 雪花贴图
let texture = new THREE.TextureLoader().load(snowTexture);
let geometry = new THREE.Geometry();
let range = 100;
let pointsMaterial = new THREE.PointsMaterial({
  size: 1,
  transparent: true,
  opacity: 0.8,
  map: texture,
   背景融合
  blending: THREE.AdditiveBlending,
   景深衰弱
  sizeAttenuation: true,
  depthTest: false
});
for (let i = 0; i < 1500; i++) {
  let vertice = new THREE.Vector3(Math.random() * range - range / 2, Math.random() * range * 1.5, Math.random() * range - range / 2);
   纵向移速
  vertice.velocityY = 0.1 + Math.random() / 3;
   横向移速
  vertice.velocityX = (Math.random() - 0.5) / 3;
   加入到几何
  geometry.vertices.push(vertice);
}
geometry.center();
points = new THREE.Points(geometry, pointsMaterial);
points.position.y = -30;
scene.add(points);

Points 粒子

Three.js 中，雨 🌧️、雪 ❄️、云 ☁️、星辰 ✨ 等生活中常见的粒子都可以使用 Points 来模拟实现。

构造函数：

new THREE.Points(geometry, material);

构造函数可以接受两个参数，一个几何体和一个材质，几何体参数用来制定粒子的位置坐标，材质参数用来格式化粒子；可以基于简单几何体对象如 BoxGeometry、SphereGeometry等作为粒子系统的参数；一般来讲，需要自己指定顶点来确定粒子的位置。

PointsMaterial 点材质

通过 THREE.PointsMaterial 可以设置粒子的属性参数，是 Points 使用的默认材质。

构造函数：

PointsMaterial(parameters : Object)

*parameters：（可选）用于定义材质外观的对象，具有一个或多个属性。材质的任何属性都可以从此处传入。

材质属性 .blending

材质的.blending 属性主要控制纹理融合的叠加方式，.blending 属性的值包括：

• THREE.NormalBlending：默认值
• THREE.AdditiveBlending：加法融合模式
• THREE.SubtractiveBlending：减法融合模式
• THREE.MultiplyBlending：乘法融合模式
• THREE.CustomBlending：自定义融合模式，与 .blendSrc, .blendDst 或 .blendEquation 属性组合使用

材质属性 .sizeAttenuation

粒子的大小是否会被相机深度衰减，默认为 true（仅限透视相机）。

Three.js 向量

几维向量就有几个分量，二维向量 Vector2 有 x 和 y 两个分量，三维向量 Vector3 有x、y、z 三个分量，四维向量 Vector4 有 x、y、z、w 四个分量。

相关API：

• Vector2：二维向量
• Vector3：三维向量
• Vector4：四维向量

镜头控制、缩放适配、动画

controls = new OrbitControls(camera, renderer.domElement);
controls.target.set(0, 0, 0);
controls.enableDamping = true;
 禁用平移
controls.enablePan = false;
 禁用缩放
controls.enableZoom = false;
 垂直旋转角度限制
controls.minPolarAngle = 1.4;
controls.maxPolarAngle = 1.8;
 水平旋转角度限制
controls.minAzimuthAngle = -.6;
controls.maxAzimuthAngle = .6;

window.addEventListener('resize', () => {
  camera.aspect = window.innerWidth / window.innerHeight;
  camera.updateProjectionMatrix();
  renderer.setSize(window.innerWidth, window.innerHeight);
}, false);

function animate() {
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
  controls && controls.update();
   旗帜动画更新
  mixer && mixer.update(new THREE.Clock().getDelta());
   镜头动画
  TWEEN && TWEEN.update();
   五环自转
  fiveCyclesGroup && (fiveCyclesGroup.rotation.y += .01);
   顶点变动之后需要更新，否则无法实现雨滴特效
  points.geometry.verticesNeedUpdate = true;
   雪花动画更新
  let vertices = points.geometry.vertices;
  vertices.forEach(function (v) {
    v.y = v.y - (v.velocityY);
    v.x = v.x - (v.velocityX);
    if (v.y <= 0) v.y = 60;
    if (v.x <= -20 || v.x >= 20) v.velocityX = v.velocityX * -1;
  });
}
