易控INSPEC软件通过以太网连接三菱Q系列PLC

易控INSPEC软件通过以太网连接三菱Q系列PLC(Q0x,Q0xU,Q0xH)，

兴达易控CHNet-Q通讯模块为PLC提供以太网通讯接口。

1、硬件连接

1）将CHNet-Q连接到三菱Q系列PLC(Q0x,Q0xU,Q0xH));

2）将各个CHNet-Q通讯模块，接入到局域网网络，与上位监控计算机连接。

2、CHNet通讯模块参数配置

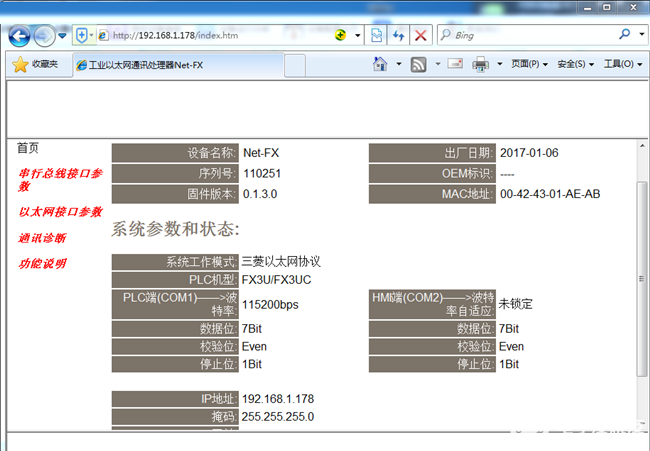

如图配模块的IP地址：192.168.1.178,端口号：5551；

3、易控INSPEC软件参数配置

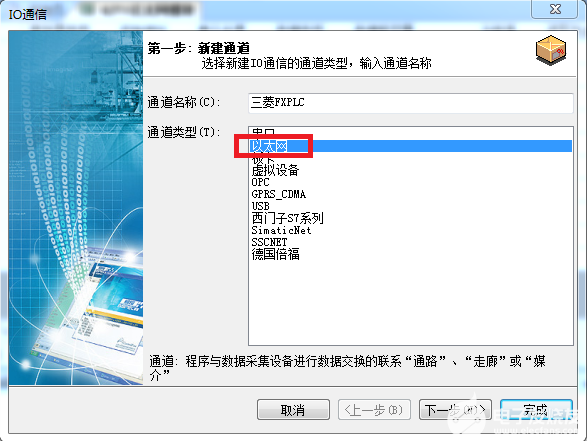

1）新建通道-选择“以太网”通讯方式，填入通道名称；

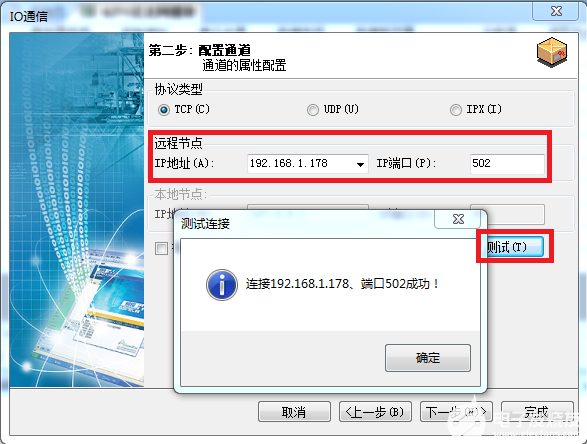

2）配置通道-远程节点中“IP地址”填入CHNet以太网模块的IP地址“192.168.1.178”， “IP地址”填入“5002”，点击“测试”，完成配置；

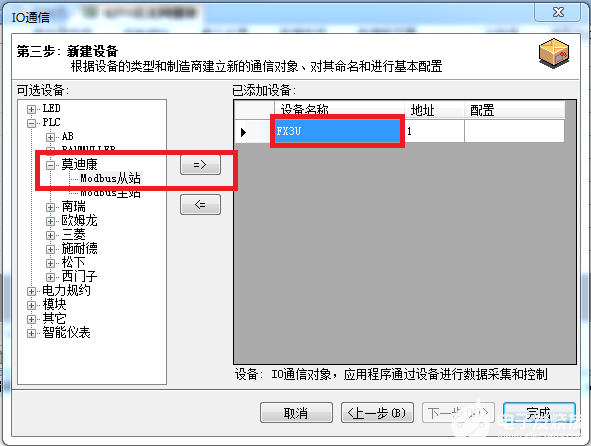

3）新建设备-在PLC中选择“三菱QJ71以太网模块”，填入设备名称；

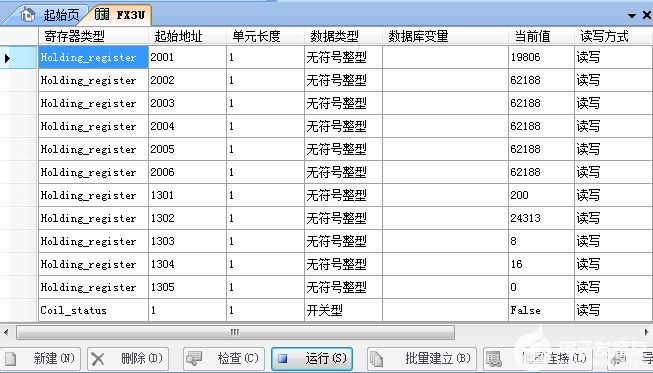

4）添加变量和测试监控；
