西门子PLC通过CHNet-S7200/300连接组态王KingSCADA实现ModbusTCP通信

西门子300系列PLC 本案例用PLC的是315-2DP，此型号PLC有两个通信接口分别是MPI、DP口。

首先把300PLC连接兴达易控PLC转以太网模块CHNet-S7300MD通过ModbusTCP或者是S7TCP 与上位机组态软件通信

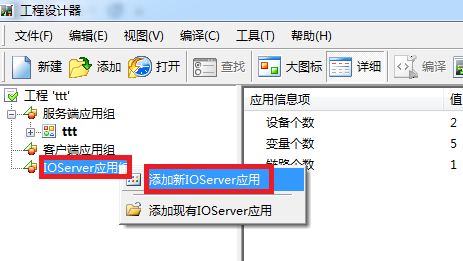

1. 新建工程并打开工程,右击“IOServer 应用组”，选择“添加新 IOServer 应用组”。

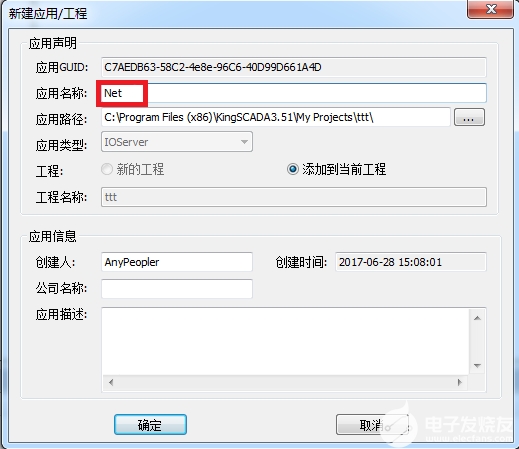

2. 在弹出的对话框中，填入“应用名称”， 点击“确定”。

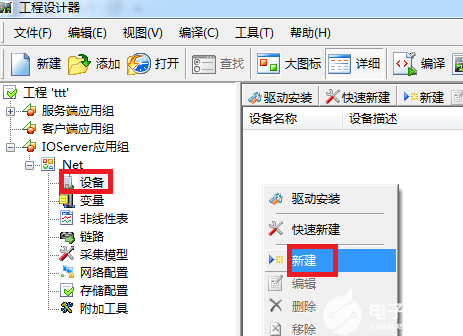

3. 选择“设备”，在右边空白区域，点击鼠标右键，选择“新建”。

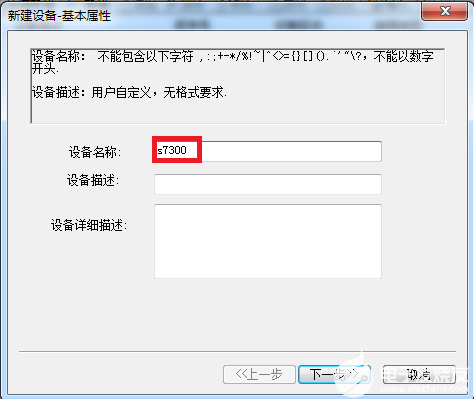

4. 在“设备名称”处输入一个名称，点击“下一步”。

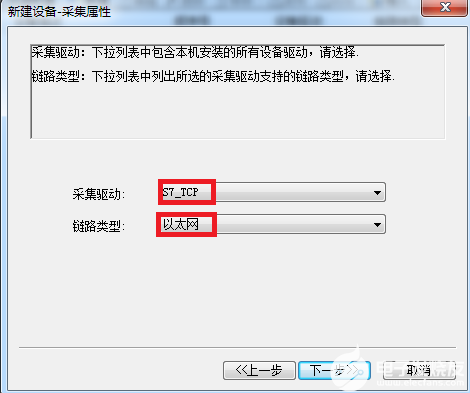

5. “采集驱动”选择“S7_TCP”；“链路类型”选择“以太网”，点击“下一步”。

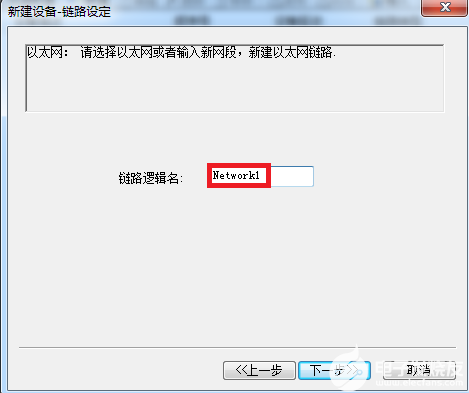

6. “链路逻辑名”默认即可，点击“下一步”。

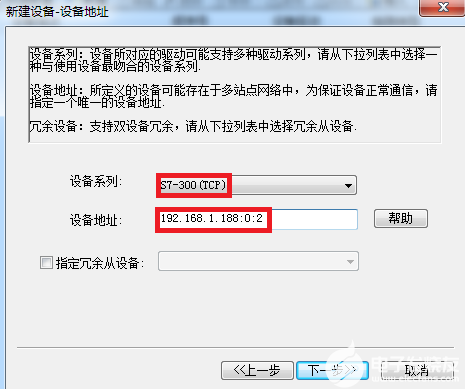

7. “设备系列”选择“S7-300（TCP）”，“设备地址”的格式为：CHNet-S7MPI 的 IP 地址:0:2， 这里CHNet-S7MPI 的 IP 地址为 192.168.1.188，点击“下一步”。

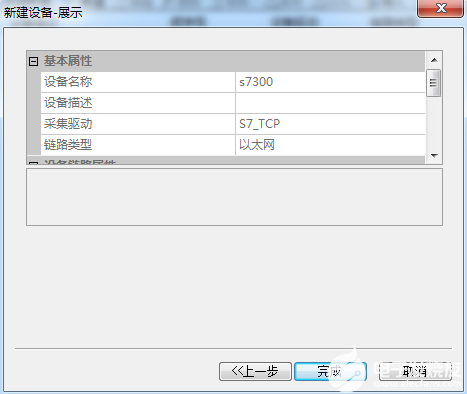

8. 其他参数默认，直至完成。
