西门子S7200/300PLC于易控INSPEC软件ModbusTCP通信案例

易控INSPEC软件通过以太网连接西门子S7300系列PLC，

兴达易控CHNet-S7300PD通讯模块为PLC提供以太网通讯接口。

连接案例介绍

1、硬件连接

1）将CHNet-S7300PD连接到西门子S7300系列PLC;

2）将各个CHNet-S7300PD通讯模块，接入到局域网网络，与上位监控计算机连接。

2、CHNet通讯模块参数配置

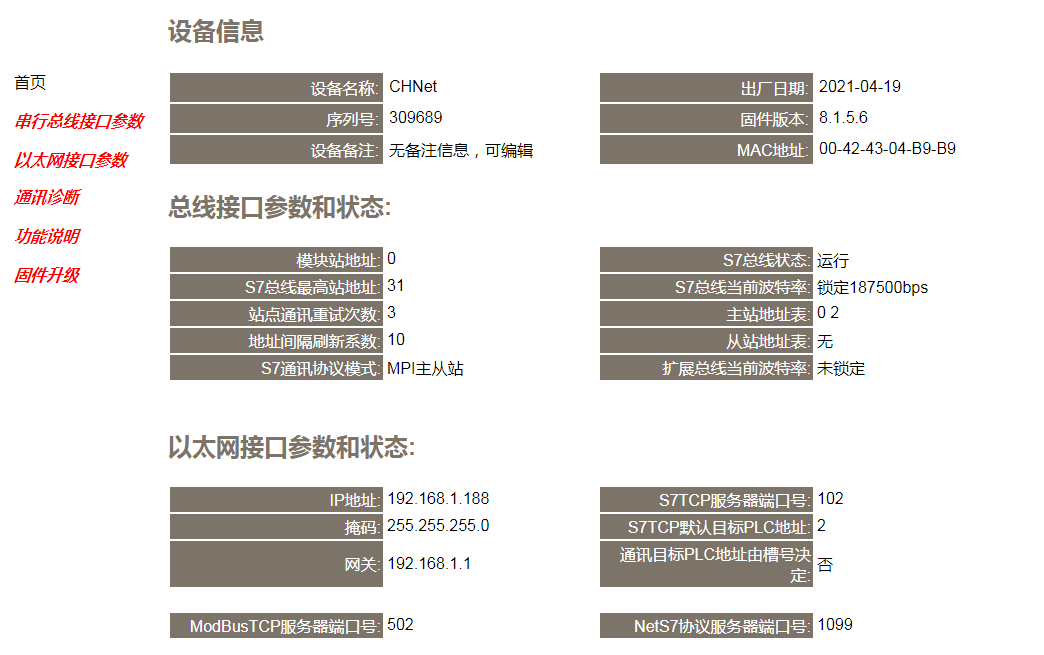

如图配模块的IP地址：192.168.1.188,端口号：102；

3、易控INSPEC软件参数配置

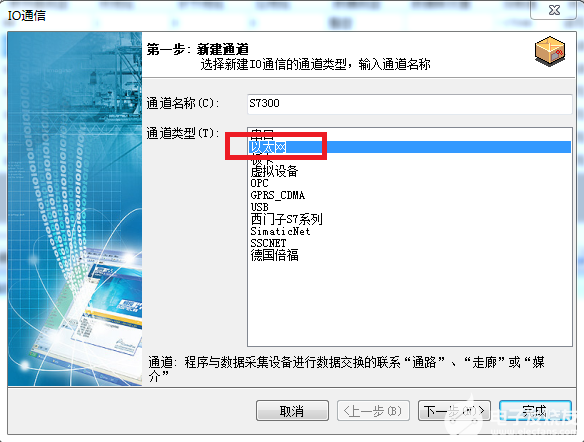

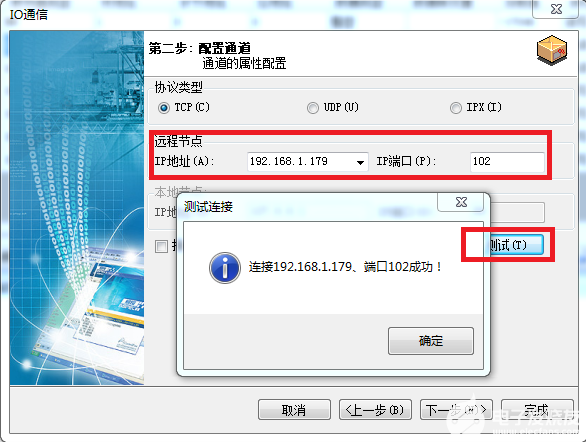

1）新建通道-选择“以太网”通讯方式，填入通道名称；

3）新建设备-在PLC中选择“西门子S7300以太网”，填入设备名称；

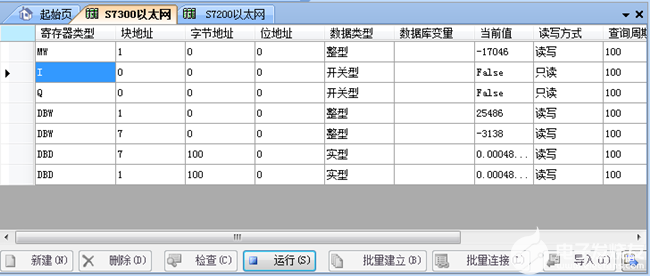

4）添加变量和测试监控；
