选择低噪声纹波探头需注意的事项

当今大多数电子设计都要求不同的供电电压才能正确运行。事实上，一块电路内部许多元器件都要求多种电压，特别是高度集成的片上系统及多种技术接口在一起的微处理器设计。

由于许多因素，执行 DC 低噪声纹波探头测量正变得越来越困难，比如：

●功率效率功能，如功率门和动态电压和频率定标或DVFS

●动态负载，拥有快速瞬态信号

●串扰和耦合提高

●开关稳压器，上升时间更快

这就产生了一个重要问题：面对所有这些挑战，怎样才能保证系统的每个部分都获得正确的功率，来满足其需求？

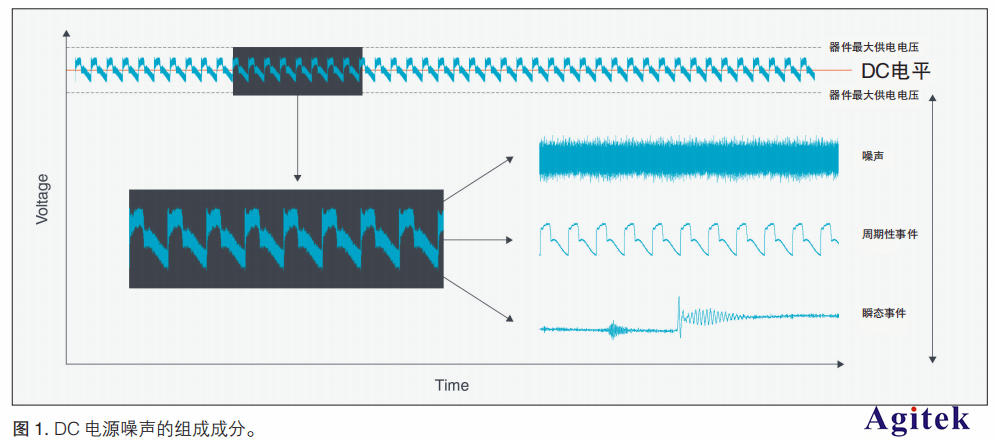

首先，我们在整体上看一下低噪声纹波探头及其部分特点。非常重要的一点，是要看一下每条 DC 线路，看提供的功率是否位于目标系统或器件的容差频段内，包括线路的标称 DC 值，以及存在的任何AC噪声或耦合。AC噪声是一种低噪声纹波探头信号，可以进一步细分成宽带噪声、周期性事件和瞬态事件 ( 图 1)。

所有这三个噪声源都影响着到达器件的功率质量，因此应降低噪声源，以使目标器件能够正确运行。在最大限度地降低这些噪声源之前，您需要能够看到噪声源，并准确地测量噪声源。但低噪声纹波探头测量带来了许多独特的测量挑战，因此必须考虑以下几项因素：

● 带宽要求

● 系统噪声和附加探头噪声

● AC 或 DC 输入耦合的影响

● 低噪声纹波探头负载挑战

使负载达到最小

探头阻抗对低噪声纹波探头测量有什么影响在进行功率完整性测量时，探测低噪声纹波探头的挑战在于选择的探测方法既要能够看到 DC 电源上的高频 AC 成分，又要注意不会给信号的 DC 部分带来太多负载，以免测量不准确或干扰器件操作。高阻抗探头为 DC 情况提供了最佳负载，但通常会带来过多的噪声，而且没有必要的带宽来查看关心的高频事件，同时还会给信号带来 DC 耦合。50W 传输线为低噪声纹波探头上的高频信号提供了完美的负载，但承担着 DC 信号低阻抗分压器的职责。进行低噪声纹波探头测量时使用的理想探头应在 DC 中提供非常高的电阻，在 AC 中提供 50W 传输线。泰克TPR4000和TPR1000低噪声纹波探头提供了50kW高DC阻抗，并在更高频率时跳变到50W。这同时实现了两大优势，避免了其他探测方案的局限性。

随着功率完整性需求不断提高，低噪声纹波探头分析将继续作为工程师使用的一项重要工具。泰克TPR4000和TPR1000采用专门设计，解决了查看 DC 电源时面临的独特的测量和连接挑战。这些设备与泰克示波器的捕获和测量功能相结合，为工程师提供了完美的低噪声纹波探头分析工具
