信号源的 10 种常见测试应用的讲解

一提到进行电子测量，您首先想到的可能就是采集仪器(通常是示波器或逻辑分析仪)。但是，只有在能够采集某类信号时，这些工具才能进行测量。在许多情况下，除非是从外部提供，否则是没有这些信号的

信号源(AFG)它生成标准形状的稳定波形，如正弦波、方波、脉冲波、三角波、等等。此外，它允许用户利用自己定义的形状，生成所谓的任意波形。而且 AFG 提供了一种方式，可以调制来自内部信号源或外部信号源的信号，生成扫频或输出信号突发。

具体选择取决于提供的与DUT及其输入要求有关的信息，而不管是需要增加失真还是需要增加错误信号或其它变量。

接下来我们看下他常见的10种常见测试的应用

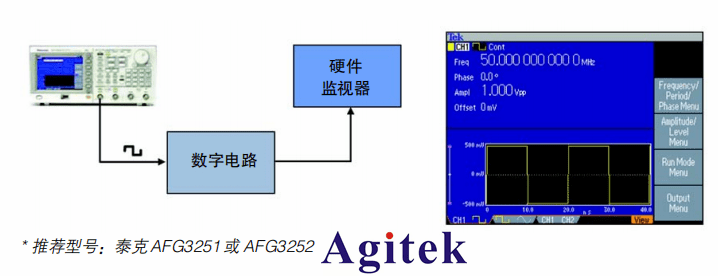

1、测试电路板的时钟频率工作范围。代替没有的时钟源，对设备进行功能测试，这种测试适用于开发嵌入式和数字通信电路的电子测试和设计工程师。

技巧和提示

（a）可以使用带浮动单端输出的双通道信号源，生成差分时钟信号，如 PECL、LVPECL 或 LVDS。

（b）为生成差分信号，在 Channel 1 中配置波形、频率和幅度，通过 CH1 Complement 功能，把倒置设置复制到 Channel 2。然后把 Frequency CH1=CH2 设置为 On，启动 Align Phase，激活同步模式。

（c）使任何机载时钟源失效，同时使用外部时钟源驱动器件。

（d）为避免信号完整性劣化，如振铃或可变延迟和幅度，注意连接信号源的探头与电路板轨迹的阻抗要充分匹配。

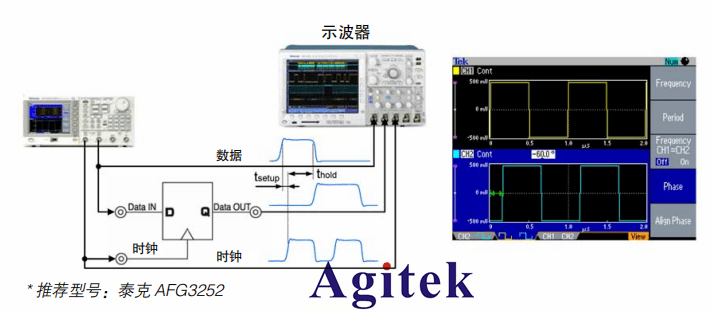

2、检定逻辑器件－定时余量测试。通过使用数据和时钟信号仿真逻辑器件，检定建立时间和保持时间.

技巧和提示

（a）创建两个同步脉冲，一个是时钟脉冲，一个是数据信号脉冲，数据脉冲要比时钟脉冲宽。

（b）先把数据脉冲前沿放在活动时钟边沿上，然后相对于数据边沿延迟时钟边沿，直到器件输出数据正在寄存的信号，这是建立时间。

（c）留下数据脉冲前沿不变，降低数据后沿与活动时钟边沿之间的延迟(通过降低数据脉宽实现)，直到数据不再寄存，这是保持时间。

（d）注意建立时间和保持时间取决于数据和时钟信号的上升时间、输入电压电平及工作电压和温度。为获得相关测试结果，设置这些参数，以与正常工作条件相匹配。

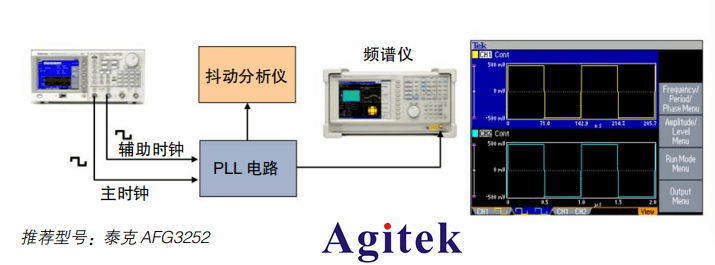

3、测量锁相环(PLL)电路的带宽和抖动转函。这种适用于

电子设计和测试工程师、开发 PLL 的半导体公司、数据通信设备制造商。

技巧和提示

使用脉宽调制，生成带有精确抖动量的时钟信号，仿真 PLL，测量其抖动容限和抖动转函。

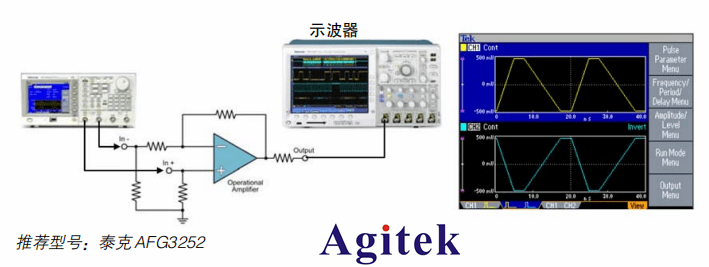

4、检定工放器，用于测量工放器和缓冲电路的位移、增益、过冲、转换速率性能。

技巧和提示

（a）为生成差分信号，在 Channel 1 中配置波形、频率和幅度，通过 CH1 Complement 功能，把倒置设置复制到 Channel 2。然后把 Frequency CH1=CH2 设置为 On，启动 Align Phase，激活同步模式。

（b）由于工放器可能会以不对称方式工作，即对输入脉冲的前沿与后沿响应不同，因此激励源应拥有可以独立调节的上升时间和下降时间。

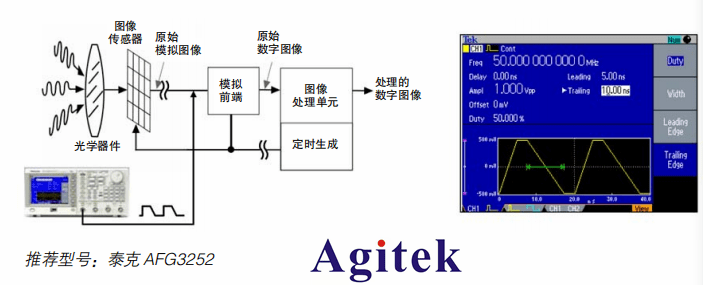

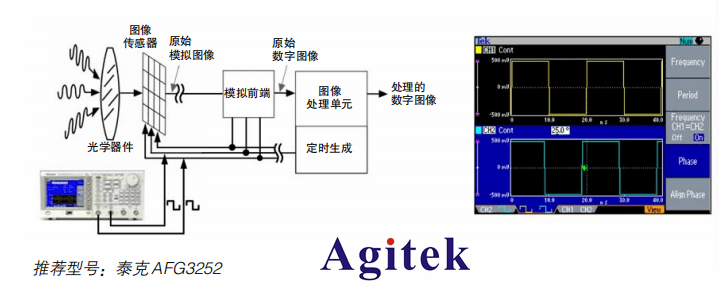

5、对 CCD 传感器使用的 AFE 进行定时余量测试来确定 AFE 对输入信号下降沿时间的灵敏度。

技巧和提示

（a）把发生器的负荷阻抗设置设成与连接电路的阻抗相匹配，以便准确显示幅度。

（b）为把 AFE 的灵敏度隔离到后沿变化，只需调节后沿时间，使前沿时间保持不变。

6、检定 CCD 传感器－延迟余量测试。

技巧和提示

（a）把 Frequency CH1=CH2 设置为 On，启动 Align Phase，激活同步模式。

（b）连续微调时钟 1 和时钟 2 之间的延迟，直到电路不能再正确运行。

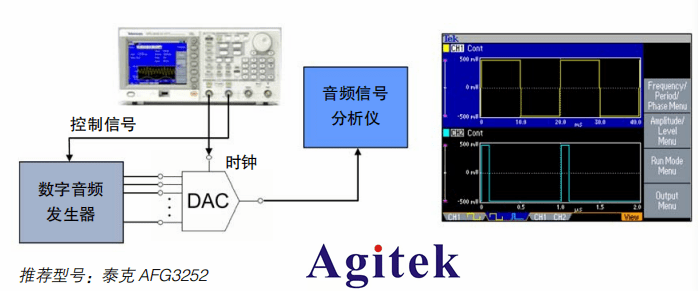

7、测试音频 DAC，主要用于音频 ADC 和 DAC 功能测试来评估音频 ADC 和 DAC 的时钟频率工作范围。

技巧和提示

（a）为使用双通道任意波形 / 函数发生器驱动 DAC 时钟及控制音频发生器，通道1和通道2必须以'unsynchronized'(不同步)模式运行。

（b）使 DAC 测试电路板上的任何时钟源失效，同时使用外部时钟源驱动器件。

（c）把发生器的负荷阻抗设置设成与连接电路的阻抗相匹配，以便准确显示幅度。

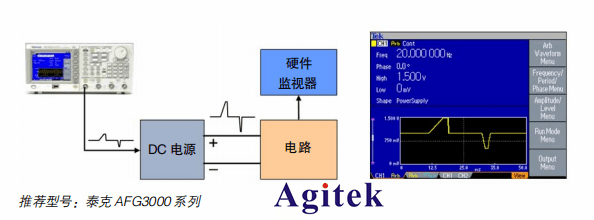

8、抗电源干扰能力，确定电子系统(PC 主板、汽车电子器件、等等)对电源开关、瞬态信号和电源干扰的反应。

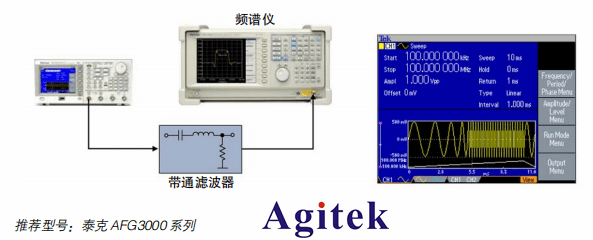

9、测量带通滤波器的频响，通过使用扫频正弦波仿真滤波器，和使用频谱仪测量滤波器的频响。

技巧和提示

如果只有一台示波器，而没有频谱仪，那么通过发生器的触发输出触发开始扫描，把示波器的时间标度设置成与发生器的扫描时间相匹配，把它解释为频率值。

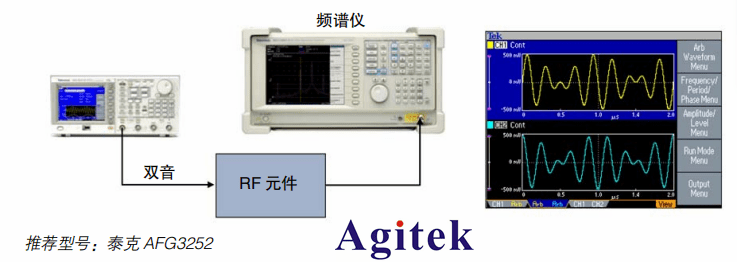

10、测量 RF 元件的互调制失真

技巧和提示

（a）通过在 ArbExpress 中独立创建每个音调，然后通过波形数学运算相加，方便地生成双音。

（b）为避免波形不连续，使用整数个波形周期定义两个音调。
