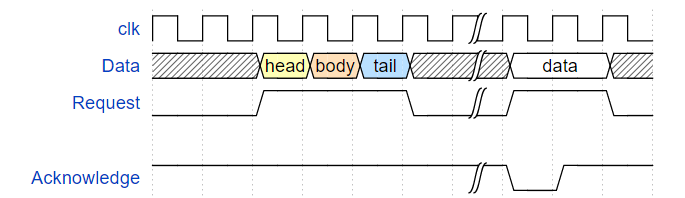

摘要：WaveDrom是一个免费开源的在线数字时序图渲染引擎。它可以使用JavaScript, HTML5和SVG来将时序图的WaveJSON描述转成SVG矢量图形，从而进行显示。WaveDrom可以嵌入到任何网页中。WaveDrom编辑器可在浏览器中运行，也可以安装在系统上，渲染引擎可以嵌入到任何网页中。

一、WaveDrom功能

绘制数字时序图、绘制寄存器图、绘制逻辑电路图

绘制时序图绘制寄存器图绘制逻辑电路图

二、WaveDrom的使用

• 在线编辑器 https://wavedrom.com/editor.html
• 官网 https://wavedrom.com/

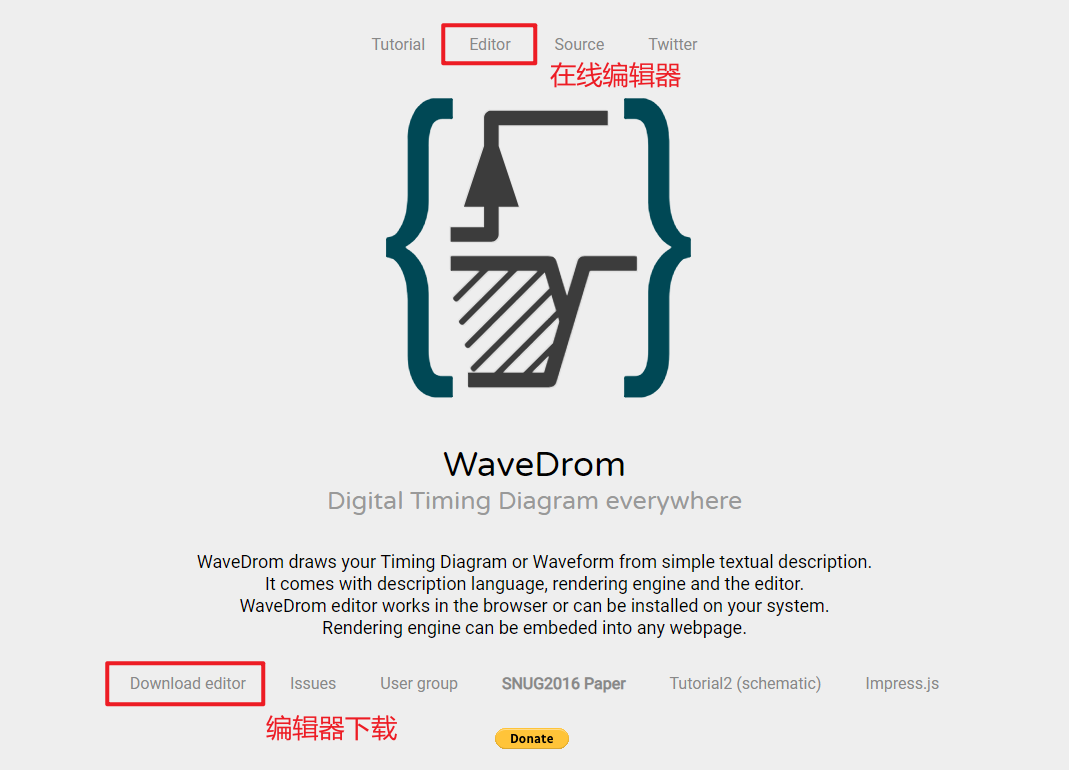

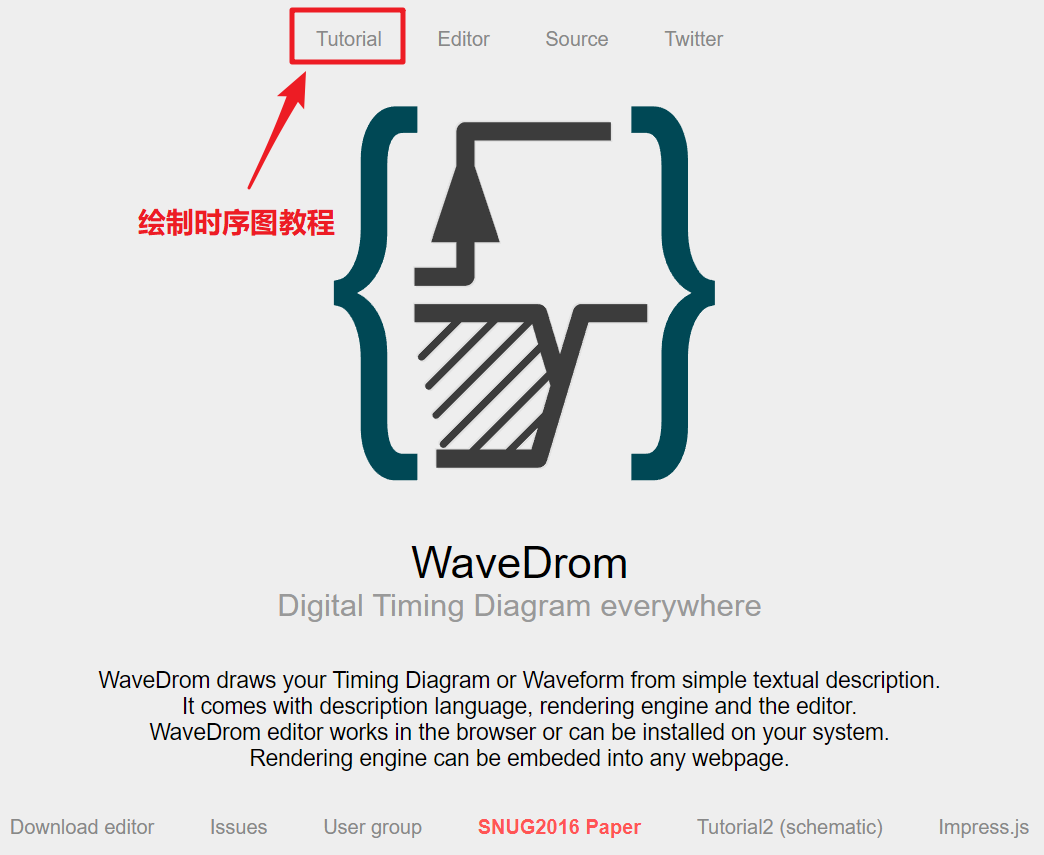

WaveDrom可以在线编辑也可以下载安装，可以在官网首页找到这两个入口。在线编辑方式，版本较新，但需要联网。下载安装方式，版本较官网旧一些，无需联网即可使用。

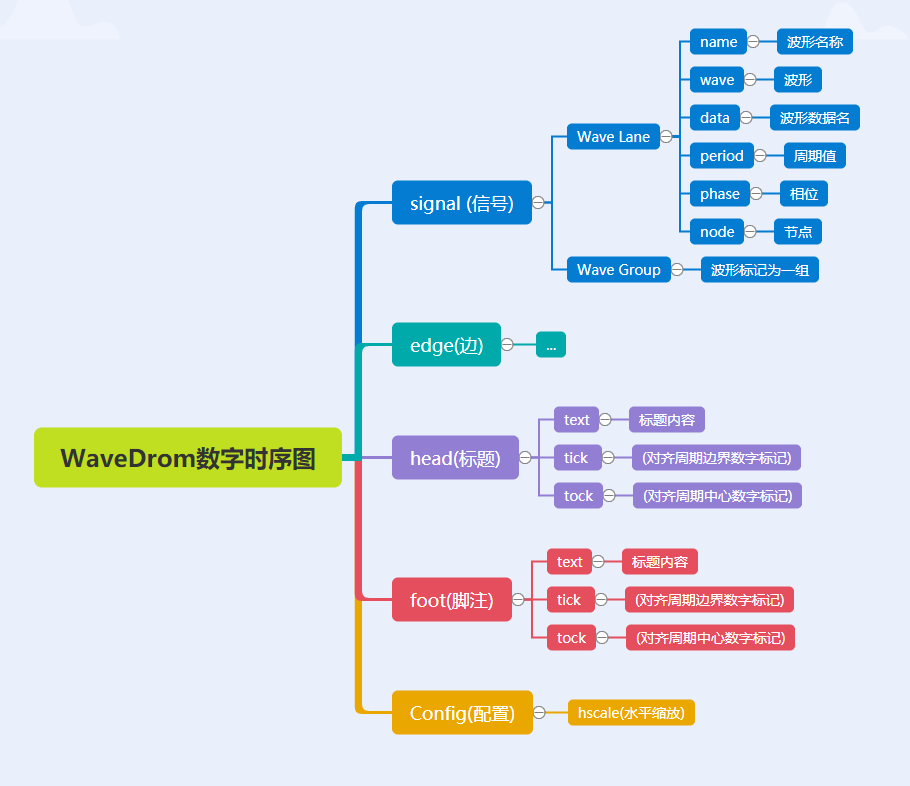

在编辑器中输入WaveJSON 格式的数字时序图描述，即可实时渲染出相应的数字时序图。aveJSON 格式是十分简单的，主要需要记忆的是各个符号所对应的波形。

三、绘制时序图

下面的代码将创建名为“Alfa”的1位信号，该信号随时间改变其状态。

{ signal" : [{ name": Alfa", wave": 01.zx=ud.23.456789" }] }

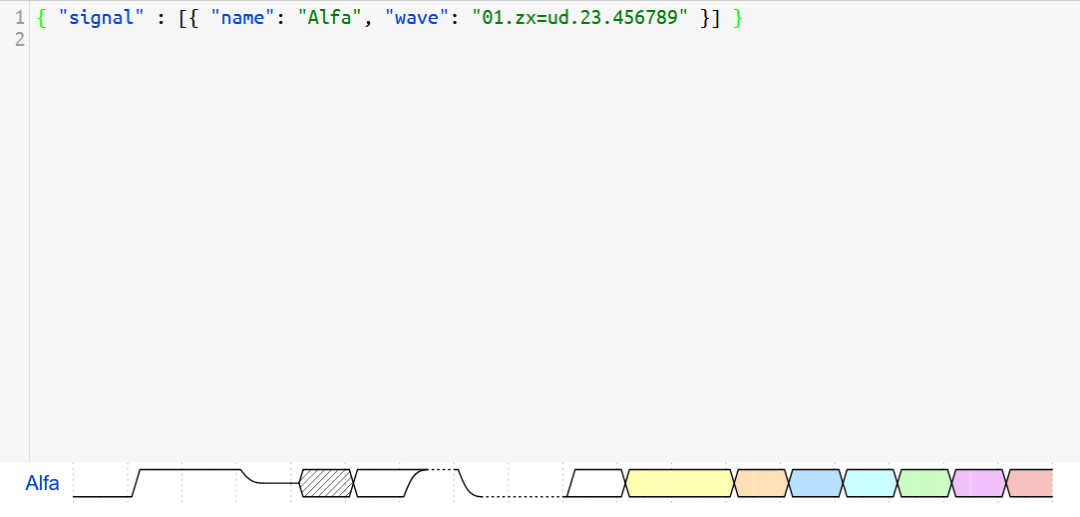

“wave”字符串中的每个字符都代表一个时间段。符号“将以前的状态再延长一段时间。下面是它的外观：

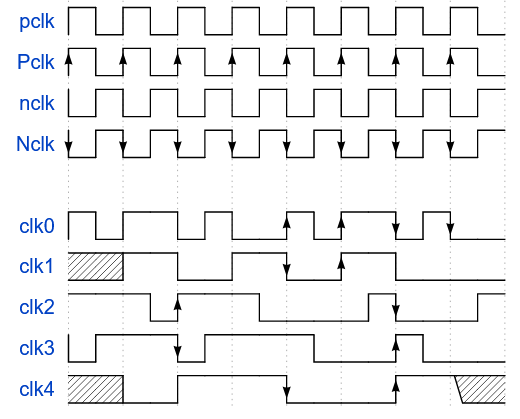

加时钟：数字时钟是一种特殊类型的信号。它在每个时间段内变化两次，可以有正负极性。它还可以在工作边缘上有一个可选标记。时钟块可以与其他信号状态混合，以产生时钟选通效应。代码如下：

{ signal: [
  { name: pclk", wave: 'p.......' },
  { name: Pclk", wave: 'P.......' },
  { name: nclk", wave: 'n.......' },
  { name: Nclk", wave: 'N.......' },
  {},
  { name: 'clk0', wave: 'phnlPHNL' },
  { name: 'clk1', wave: 'xhlhLHl.' },
  { name: 'clk2', wave: 'hpHplnLn' },
  { name: 'clk3', wave: 'nhNhplPl' },
  { name: 'clk4', wave: 'xlh.L.Hx' },
]}

以及呈现的图表：

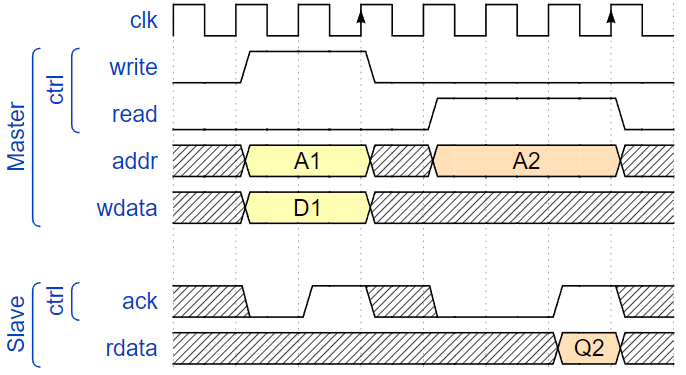

WaveLanes 可以统一在以数组形式表示的命名组中。['组名'， {...}， {...}， ...]数组的第一个条目是组的名称，这些组可以嵌套。

{signal: [
  {    name: 'clk',   wave: 'p..Pp..P'},
  ['Master',
    ['ctrl',
      {name: 'write', wave: '01.0....'},
      {name: 'read',  wave: '0...1..0'}
    ],
    {  name: 'addr',  wave: 'x3.x4..x', data: 'A1 A2'},
    {  name: 'wdata', wave: 'x3.x....', data: 'D1'   },
  ],
  {},
  ['Slave',
    ['ctrl',
      {name: 'ack',   wave: 'x01x0.1x'},
    ],
    {  name: 'rdata', wave: 'x.....4x', data: 'Q2'},
  ]
]}

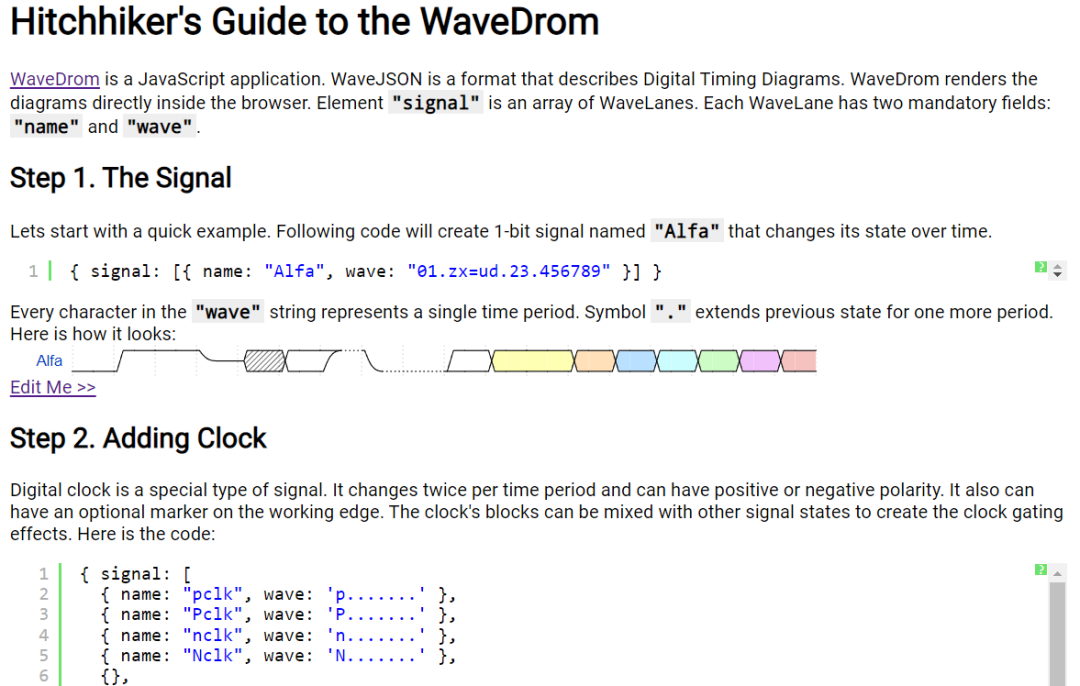

四、时序图教程

网址：https://wavedrom.com/tutorial.html

里面包含多个示例，可以很好地对WaveDrom进行学习。

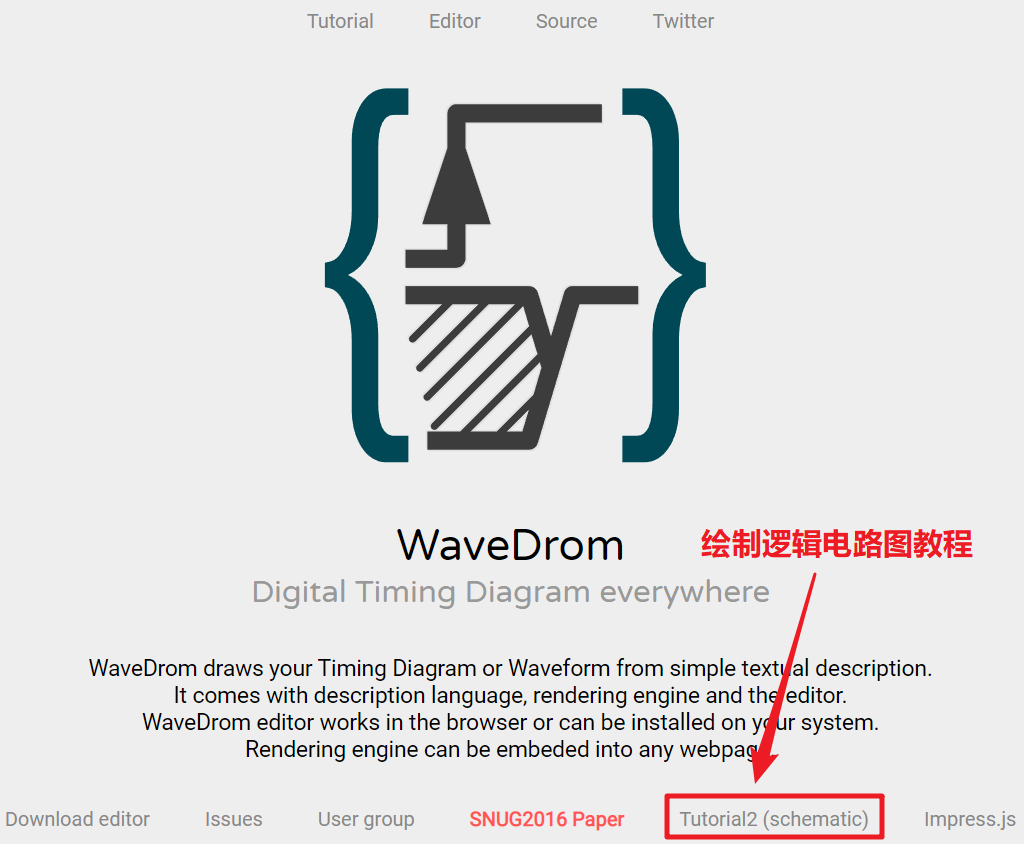

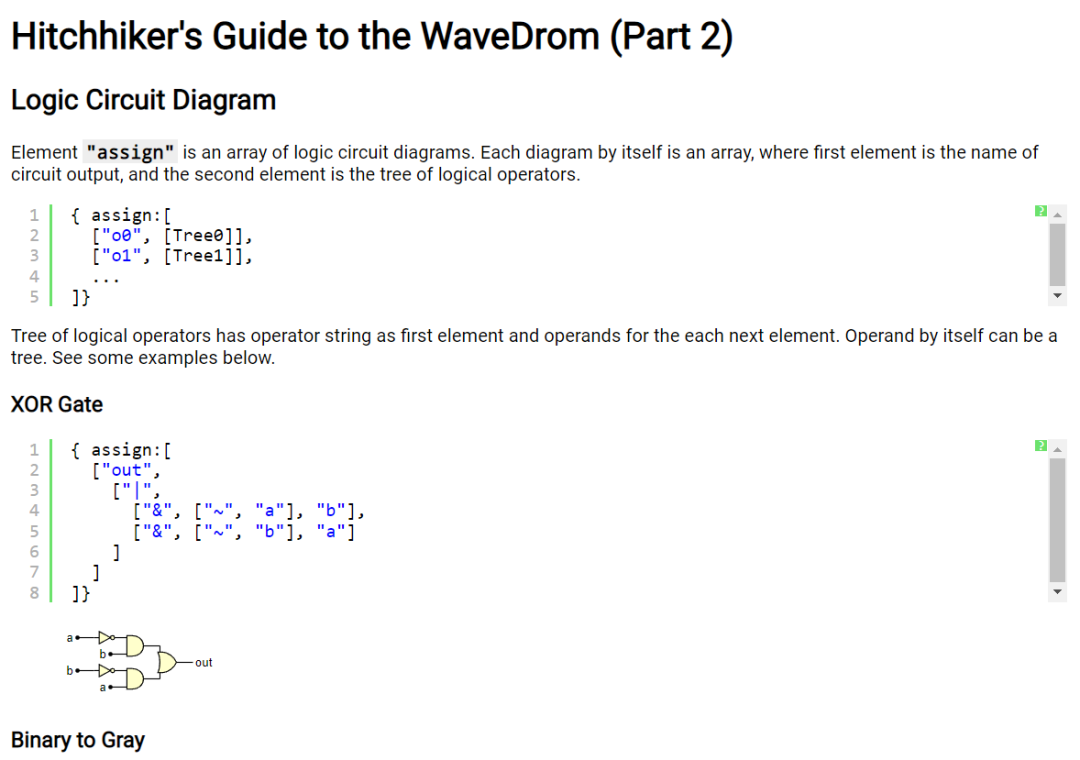

五、逻辑电路图教程

网址：https://wavedrom.com/tutorial2.html

里面讲解了逻辑电路图的绘制示例。

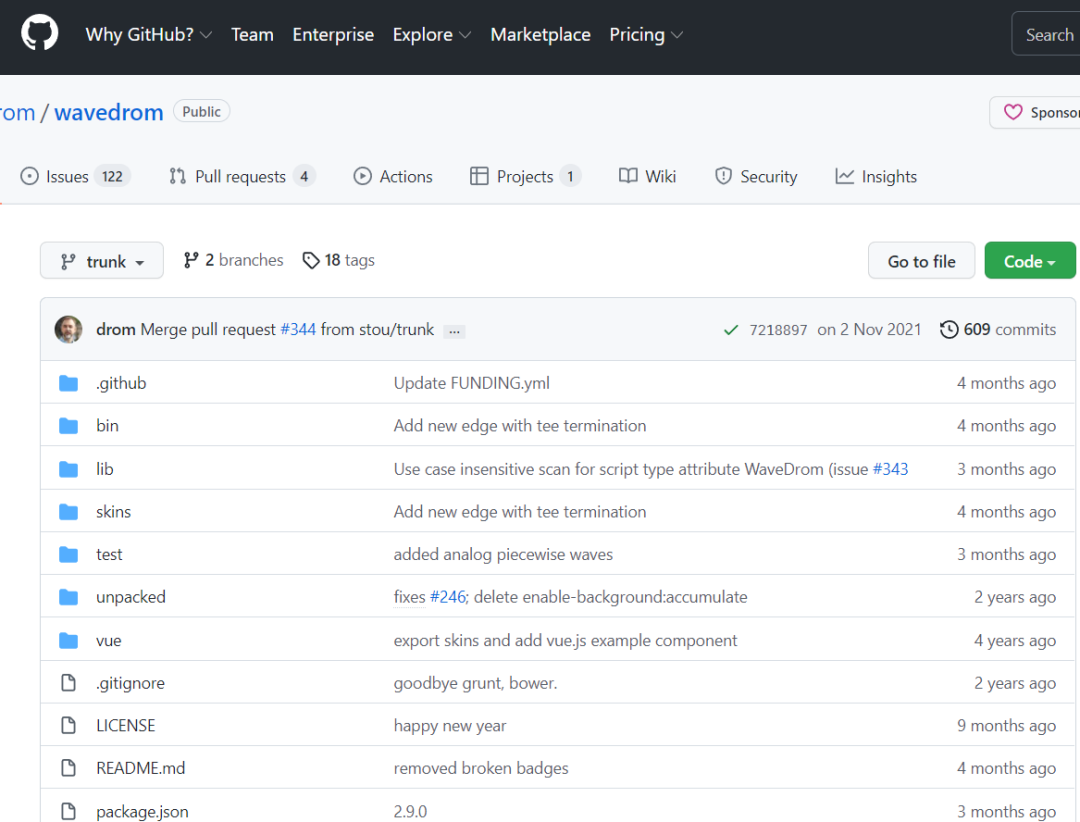

六、Github主页

WaveDrom Github https:github.com/wavedrom/wavedrom

七、VScode中使用Waveform

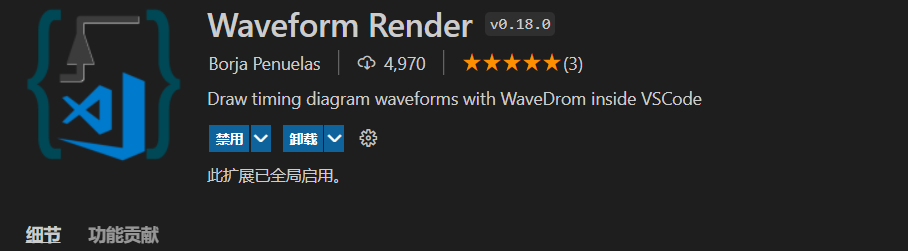

在VScode应用商店中搜索Waveform Render，这个就相当于WaveDrom

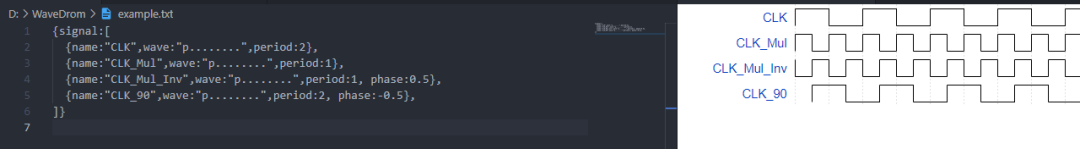

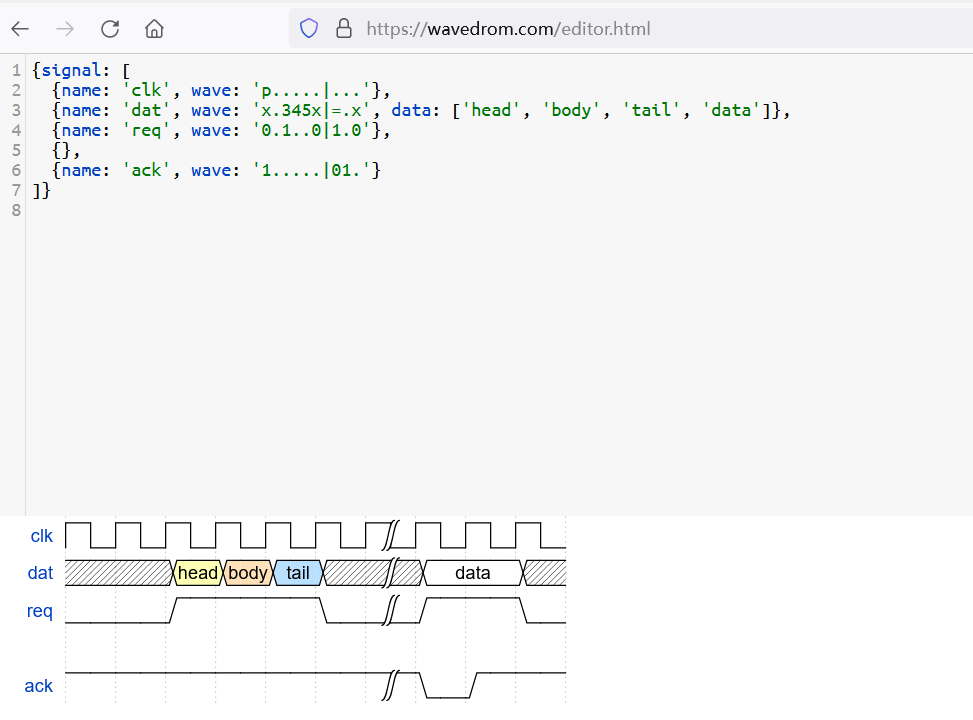

左边键入代码，右边会自动生成时序图，非常好用：
