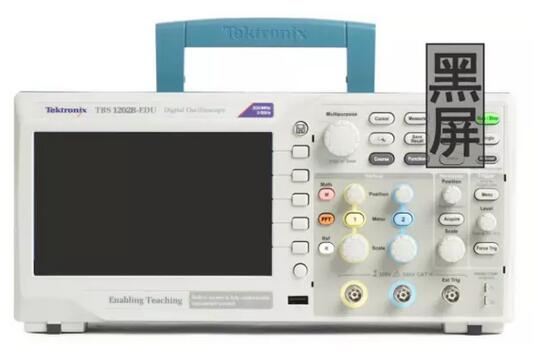

泰克示波器出现黑屏了，看看示波器维修工程师怎么说？

有客户问：我的泰克示波器出现黑屏是什么原因呢？所谓黑屏，就是示波器的荧光屏看起来没有任何光点，好像没有开机一样。造成这种现象的主要原因有以下几种：

一、示波器的辉度不合适

示波器辉度被调整而引起黑屏的现象一般出现于，上次使用者由于测试需要降低了辉度（比如在昏暗的灯光下，过强的辉度会刺眼）；教师在考核学生时，故意将示波器辉度调整为最小；维修者的习惯性操作。但是，这个问题不容忽视，当出现黑屏时，首先检查辉度旋钮，并将其拧到最大，是一个良好的习惯。

二、示波器没有触发扫描

辉度合适的情况下，仍然可能出现黑屏。

当示波器的触发方式为常态（Normal），如果输入通道没有接入有效信号，或者接入的信号幅度没有达到设定电平（Level），将不会引起X轴偏转板上锯齿波的产生。在多数情况下，荧光屏的左边（以观察者为基准）将会出现一个不移动的光点。但是，如果此时X轴基准位置（X_Position）不正确，将使得此光点不出现在屏幕上。这也就造成了黑屏。

解决的方法就是让示波器出现扫描线。因为，X_Position可以将一个光点移出屏幕，但是却无法将宽达8cm左右的扫描线整个移出。 将触发方式选择为自动触发（Auto）就可以让示波器产生扫描线。

三、示波器Y基线位置（Y_Position）不合适

如果示波器的Y轴基线位置不合适，即便产生扫描线，也有可能使得扫描线处于屏幕的上方或者下方，仍然可能出现黑屏。这种情况下，通过旋转 Y_Position旋钮，可以很快找回扫描线，而消除黑屏。

四、不合适的被测信号

通过上述分析，可以得出，消除黑屏的一般步骤是：旋转辉度至最大（保证辉度正常）→将触发方式设为自动（保证扫描线产生）→将X位置旋钮旋至中间→满幅度调整Y_Position（找回扫描线）。

但是，即便此时，也有可能仍然黑屏。当被测信号是一种特殊信号，也有可能让观察者难以看到，而误认为是黑屏。当输入信号为上下沿均很陡的方波，由于Y轴增益的不合适，使得方波的高低电平均超出了Y轴显示范围，这种波形在荧光屏上仅仅出现了几条很陡的竖线。当示波管老化，或者其它原因，非常容易造成观察者难以察觉。

将输入耦合开关置于GND，示波器将关断输入信号而显示0线，就可以回避这个问题。

因此，按照下述步骤操作，一般均可顺利消除黑屏，除非示波器真的损坏了。

旋转辉度至最大（保证辉度正常）→将触发方式设为自动（保证扫描线产生）→将输入耦合开关置于GND（保证不受到奇异被测信号的影响）→将X位置旋钮旋至中间→满幅度调整Y_Position（找回扫描线）。
