继电保护测试仪的操作方法

继电保护测试仪厂家为您讲解电力工作者在使用继电保护测试仪时，往往会看下继电保护测试仪操作方法说明书，下面赫兹电力为您讲解继电保护测试仪的操作方法。

1、接线说明

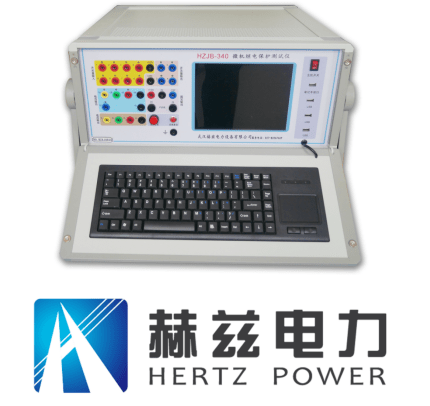

继电保护测试仪的面板上的黄绿红黑接线端子是连接仪器的电压输出端，面板的背面有直流输出和电源连接，电源插孔旁边有一个接地插孔，方便测试者将设备进行接地。

演示：

接通仪器的电源后、开机。根据线圈的颜色不同，连接对应颜色的接线端子。比如，黑色线圈插入继电保护测试仪器电流输出黑色插孔，另一头连接继电器。其它颜色同样的方式按照对应的参数和颜色做好相应的接线操作。接着用万用表对接线进行测试是否接线成功。

2、操作演示

根据自己接线端的电流相来调节电流幅值、幅值步长，单相测试不用设置相位，其它相位测试则需要调节相位，之后设定好相位步长。将试验类型调整至自己的试验类型（手动或自动）开始试验。试验中当听到“铃~”则将按钮旋转至“停”，然后得出测试动作时间。如果需要将测试时间增加，调整幅值步长即可。

3、交流电压和交流电流的输出检测

Z后，拆除测试线用万用表检测电流电压的输出，将界面回到交流试验的参数设定界面，同样先设定电压幅值、幅值步长等参数，然后用万用表表头测试操作面板上的电压输出。随即将电流幅值、幅值步长等设定调整好，万用表打到交流档，用万用表表头插到面板的电流输出，旋转继电保护测试仪器面板上的按钮开始测试，观察万用表是否和仪器上的电流一致，完成测试
