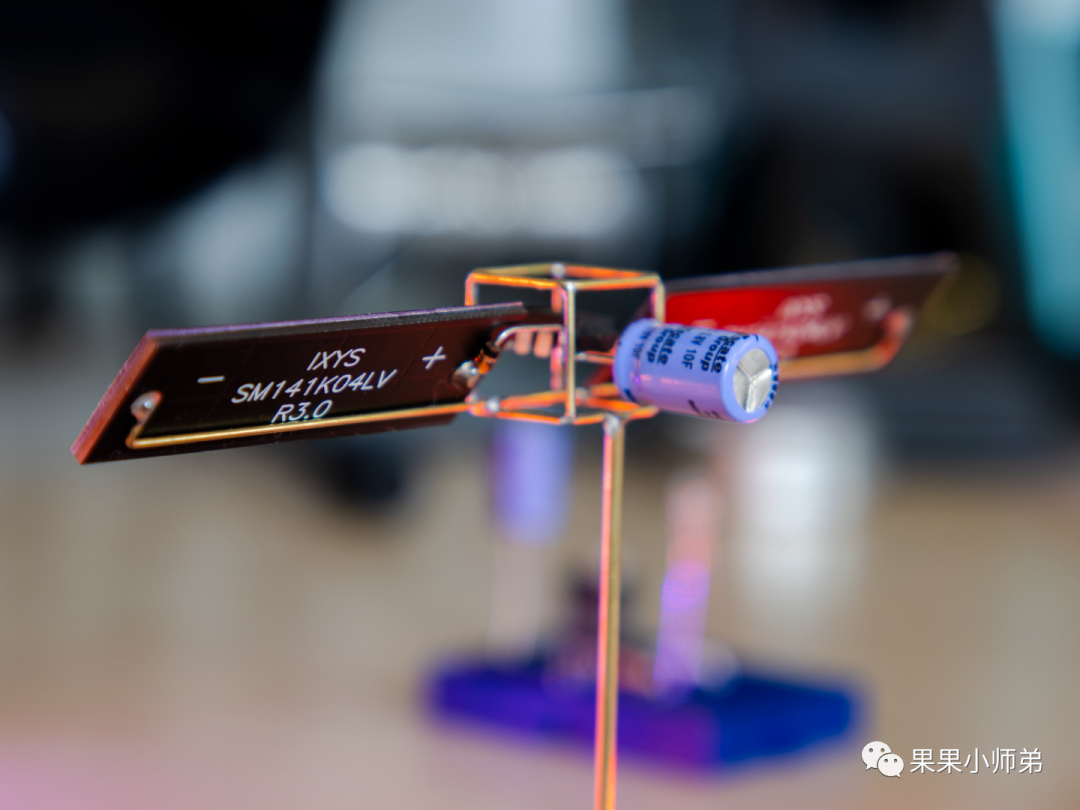

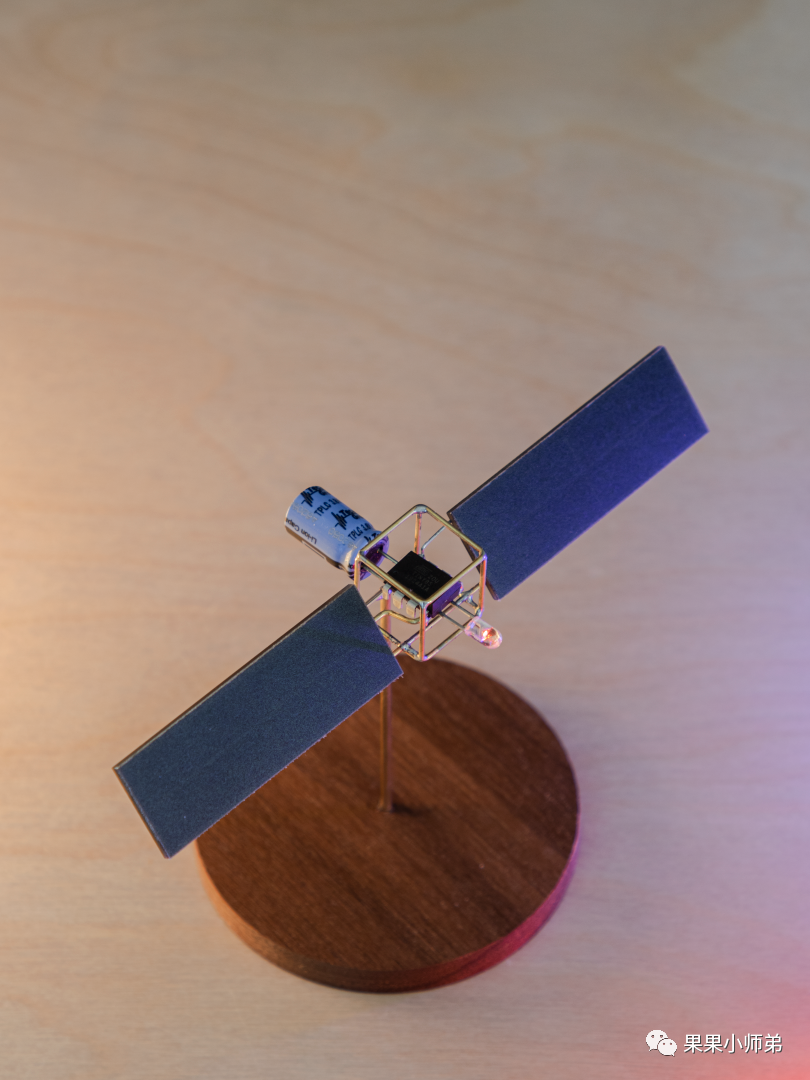

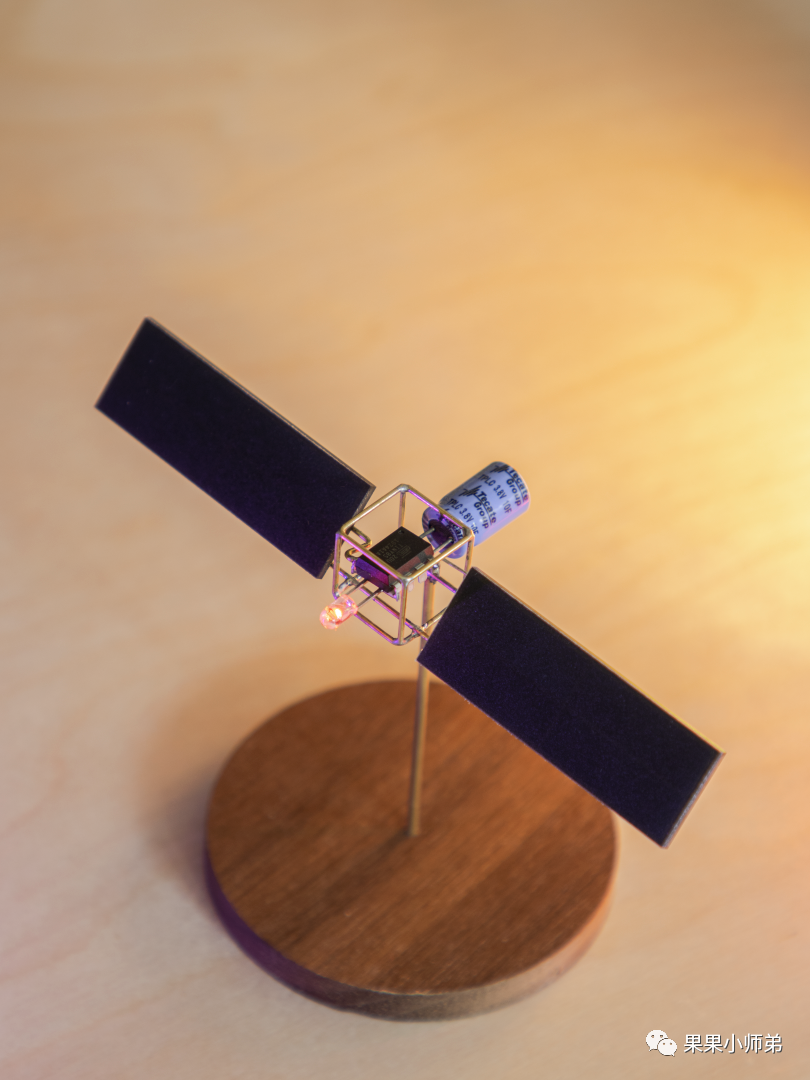

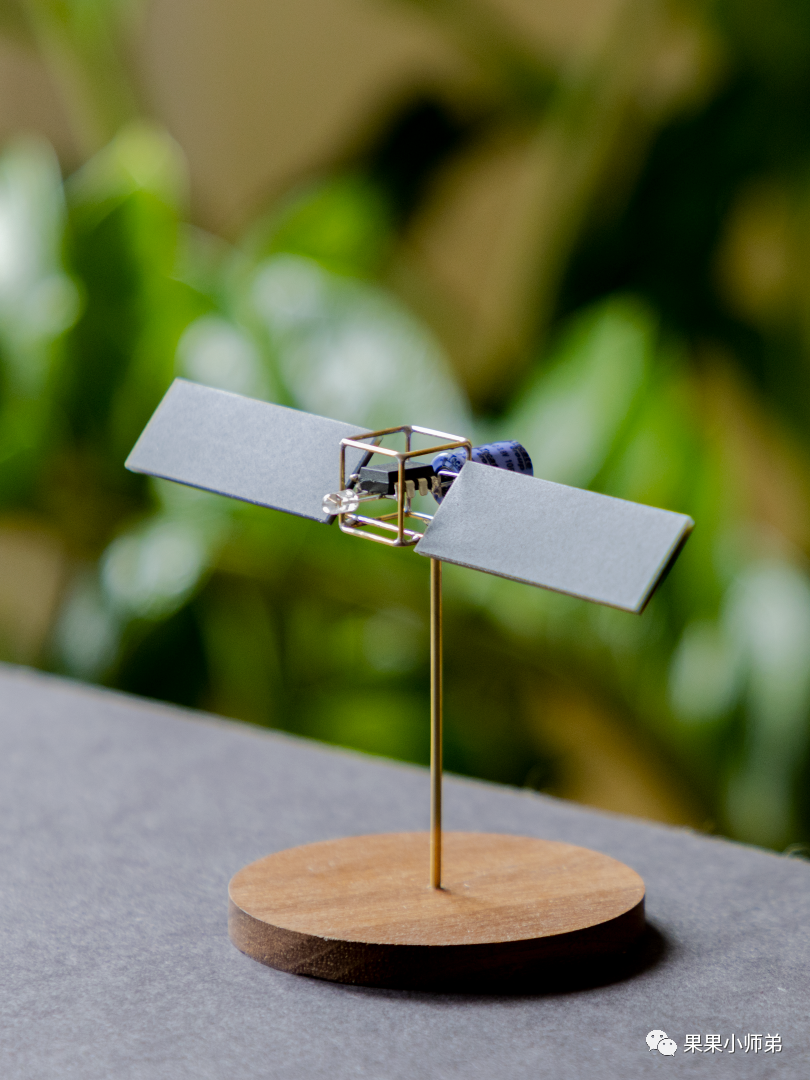

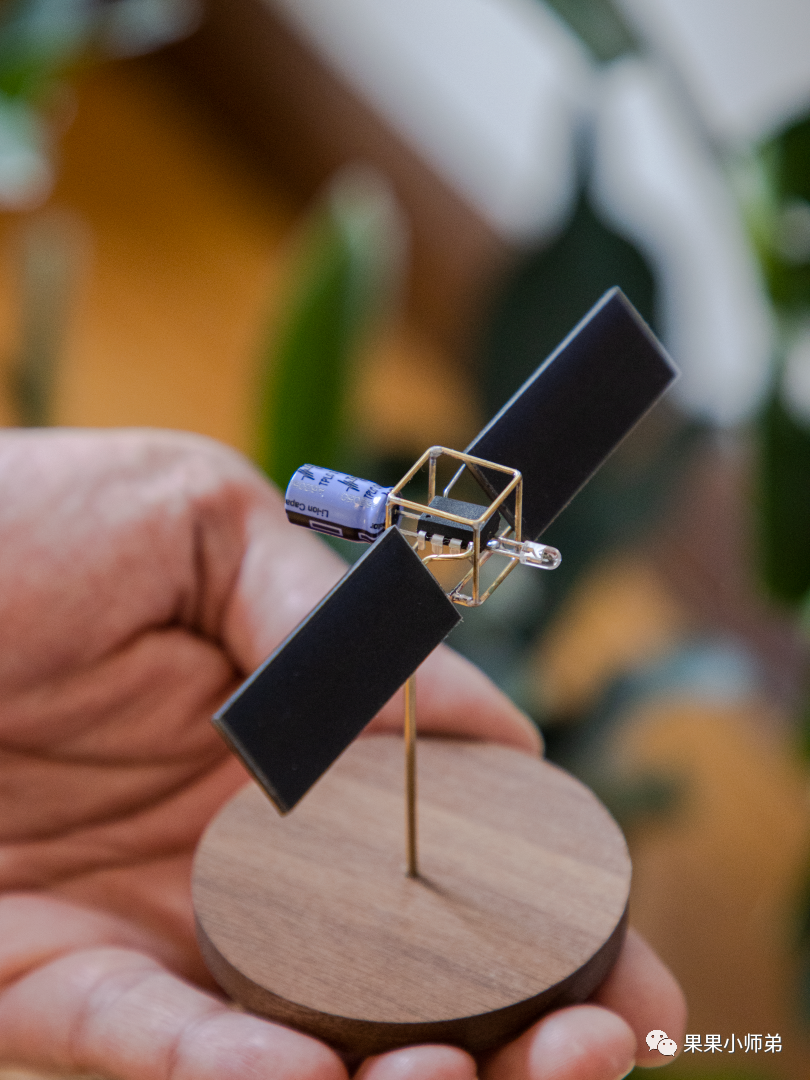

小立方体卫星

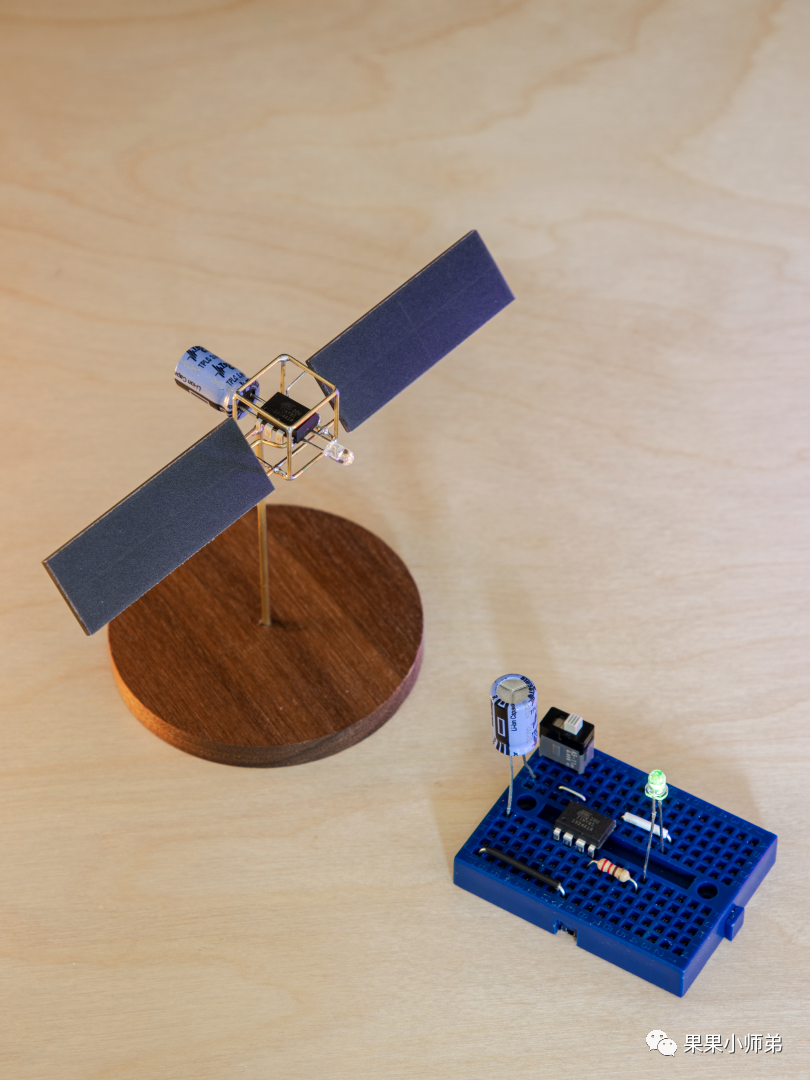

一个基于ATtiny45微控制器的小立方体由超级电容供电，并由几个太阳能电池充电。

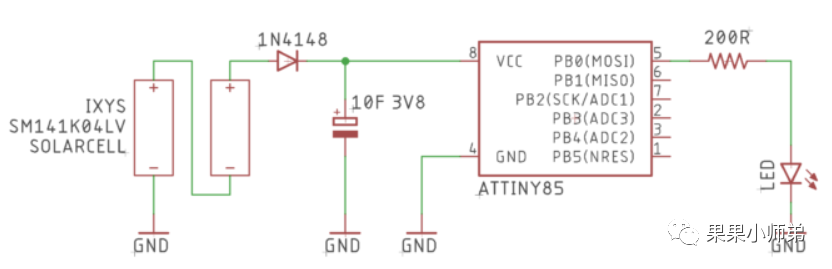

原理图非常简单。使用ATtiny85微控制器的内部1MHz振荡器，因此无需任何外部振荡器电路。太阳能电池串联连接，并通过反向电流阻断二极管馈送到系统。二极管还有助于降低电压，为超级电容器安全充电。在明亮的阳光下，太阳能电池产生足够的电流来为电容器充电并为系统供电。一个充满电的超级电容器应该能够保持系统运行几天。通过测量太阳能电池两端的电压，仅在LED超过低阈值时闪烁，使行为在夜间活动。

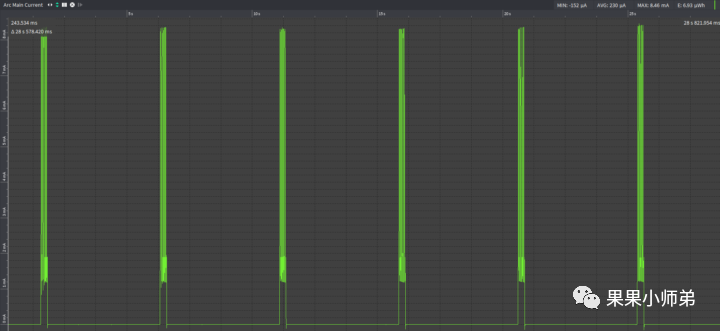

使系统运行时间长的关键是利用ATtiny微控制器的低功耗模式。可以禁用所有不必要的内部外围设备，并在闪烁之间将设备置于深度睡眠模式。您可以将平均电流消耗从10mA降至230uA。该器件在睡眠时仅消耗约4.84uA（3.8VDC时）的电流！可以通过在闪烁之间使用更长的时间段、修改闪烁模式以及增加LED的限流电阻值来进一步降低平均电流。

Arduino IDE代码：

#include <avr/sleep.h>
#include <avr/wdt.h>
void setup() {
  pinMode(0, OUTPUT);
  ADCSRA &= ~(1<<ADEN);
  set_sleep_mode(SLEEP_MODE_PWR_DOWN);
  sleep_enable();
}

ISR(WDT_vect) {
  watchdog_counter++;
}

void loop() {
  setup_watchdog(8);
  sleep_mode();
  for(int j=0;j<5;j++)
  {
    digitalWrite(0, HIGH);
    delay(20);
    digitalWrite(0, LOW);
    delay(30);
  }
}

void setup_watchdog(int timerPrescaler)
{
  if (timerPrescaler > 9 ) timerPrescaler = 9;
  byte bb = timerPrescaler & 7;
  if (timerPrescaler> 7)bb|= (1<<5);
  MCUSR &= ~(1<<WDRF);
  WDTCR |= (1<<WDCE) | (1<<WDE);
  WDTCR = bb;
  WDTCR |= _BV(WDIE);
}
