你知道新的10BASE-T1L标准有哪些变化吗？

本文介绍了10BASE-T1L的基础知识，并展示了与选择各种应用适用连接器相关的产品。通过数据线实现各种互连设备的电力传输在10BASE-T1L中也发挥着至关重要的作用。

数据通信不仅在工业领域，在过程自动化领域也发挥着越来越重要的作用。之前的4 mA至20 mA或现场总线应用由于数据量的激增也开始遇到瓶颈，因此以太网开始成为通信标准。标准的4线以太网解决方案已发展为2线解决方案，我们称之为10BASE-T1L，该解决方案由单对双绞线或单对以太网(SPE)组成。10BASE-T1L位于物理层之上，兼容现有的100 Mbps或1000 Mbps工业以太网技术，因此可作为一种补充。

10BASE-T1L开始标准化，尤其是在过程自动化领域，并且有可能在该领域带来翻天覆地的变化。目前，该领域的传感器和执行器通常都是通过4 mA至20 mA模拟接口或现场总线进行连接。与机械工程或工厂自动化不同，过程自动化的传感器和执行器通常与控制系统或远程I/O系统有一定距离。常见的距离为200-1000米或更远。

但是10BASE-T1L到底是什么，这种技术具有什么优势，它为什么会成为新标准？

10BASE-T1L这个名字大致解释了其含义。这里使用了电气与电子工程师协会(IEEE)缩写。

介质类型中的"10"是指10 Mbps传输速率。"BASE"是指基带信号，即只有以太网信号才能通过介质传输。"T"代表"双绞线"。数字"1"代表1 km范围。在这种情况下，后面跟着的"L"代表"长距离"，意味着段长可能为1 km甚至更长。

此外，还存在其他网络技术，如10BASE-2（最大段长为185 m的较细同轴电缆）、10BASE-5（最大段长为500 m的较粗同轴电缆）、10BASE-F（光缆）或10BASE-36（具有多个基带通道，且最大段长为3600 m的宽带同轴电缆）。

10BASE-T1L可使用现有的2线基础设施，线路长度高达1000 m，传输速度为10 Mbps。物理以太网技术仅在开放系统互连(OSI)模型的第1层（位传输层或物理层）定义。10BASE-T1L在位传输层之上，支持常用以太网协议（如PROFINET、Modbus等）以及楼宇管理系统中常用的其他总线系统（如BACnet、KNX和LON）。表1为模型层及协议和总线系统概览。

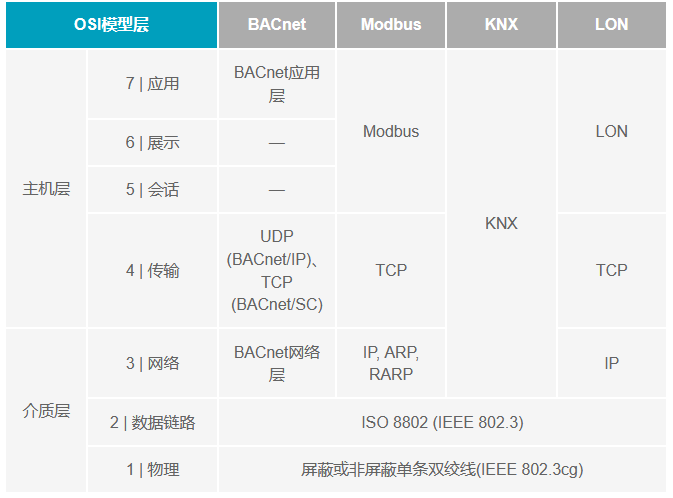

表1. OSI模型及其协议和总线系统概览

10BASE-T1L可利用第1层的特殊以太网PHY实现。以太网帧通过介质无关接口(MII)、简化MII (RMII)或简化千兆MII (RGMII)在MAC和PHY之间传输。

MAC由以太网标准IEEE 802.3定义，在数据链路层（第2层）中实现。PHY构成物理接口，并负责传输介质和数字系统之间数据的编码和解码。

10BASE-T1L设计用于在许多（如果不是大多数）过程自动化应用中取代4 mA至20 mA标准化信号。然而，这并不意味着通过4 mA至20 mA电流环路连接的旧款现场仪表必须更换为支持10BASE-T1L的现场仪表。这些传统设备可通过软件可配置I/O (SWIO)模块进行连接，而远程I/O则用作通过10 Mbps以太网上行链路与PLC连接的采集点。

软件可配置I/O模块具有可重新配置的模块通道，允许模块快速、轻松地远程运行，无需大量重新配线。通道可配置为电流和电压的输入或输出，或数字和模拟的输入或输出。

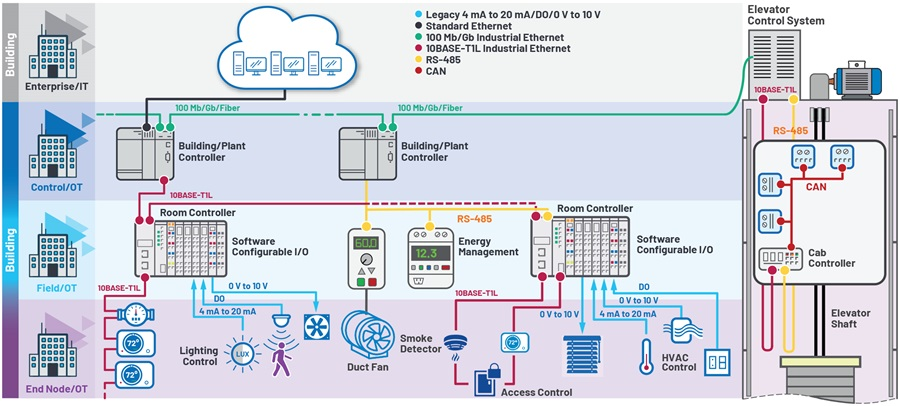

在某些情况下，需要通过10BASE-T1L为设备供电以及传输设备数据，这被定义为标准的一部分。图1显示了通过4 mA至20 mA电流环路连接的传统现场仪表和支持10BASE-T1L的新型现场仪表的混合示例。

图1. 采用传统现场仪表和支持10BASE-T1L的现场仪表的架构示例

10BASE-T1L支持两种幅度模式：电缆长度不超过1000 m为2.4 V，电缆长度不超过200 m为1 V。通过采用1.0 V的峰-峰幅度模式，该技术还可以用于防爆环境（危险区域），并满足防爆环境严格的最大能耗要求。

根据行业联盟的规定，高级物理层(APL)基于10BASE-T1L标准构建，同时定义了过程自动化的本质安全操作。

同样，Ethernet-APL支持向使用现场至云端连接的无缝过程自动化设备过渡，包括食品和饮料、制药以及石油和天然气行业中存在潜在爆炸性气体环境的区域。此外，APL还定义了通过单条双绞线线路传输的电源供应等级。

10BASE-T1L未定义具体的传输介质（电缆）。只规定了电缆的回波损耗和插入损耗要求。现场总线Type A电缆为可选电缆。这允许重复使用现有的PROFIBUS或基金会现场总线布线。10BASE-T1L可通过长达1000 m的电缆与一对平衡导体一起使用，且不会出现任何问题。然而，在嘈杂的工业环境中，需要使用屏蔽电缆（如Type A电缆），同时使用连接器、螺丝端子或穿孔板(punch-down block)。一些10BASE-T1L交换芯片具有集成诊断功能，可检查电缆信号质量。因此，10BASE-T1L是一项非常可靠的通信技术，即使是将电线混在一起使用也不会出现问题。

传统4 mA至20 mA与HART®和现场总线设备的数据带宽有限，只有几个kbps。利用10BASET1L，可实现10 Mbps的传输速度。这样，不仅可以传输过程值，还可以传输其他设备参数，如配置和参数化信息。未来，可以相对快速地进行日益复杂的传感器软件更新，以及故障和网络诊断（如传感器线路短路）。由于10BASE-T1L不再需要使用网关和变换器，配置也更简单。通过消除网关，可大大降低这些旧设备的成本和复杂性，并且可以清除这些设备产生的数据孤岛。

此外，还可以通过数据线路传输更大功率。例如：在本质安全区域（危险区域）可传输500 mW功率，在非本质安全区域甚至可传输高达60 W功率。

以太网标准（如PROFINET、EtherNet/IP、HART-IP、OPC UA或Modbus-TCP）和物联网协议（如MQTT）可实现现场设备至云端的简单而强大的连接。

与标准以太网一样，使用10BASE-T1L时，会有支持各种网段和设备耦合的网桥。可实现不同的网络拓扑结构，并用于向连接的设备供电。在过程自动化领域，交换机通常连接至控制器、HMI和云端。交换机允许环形拓扑结构形式的介质冗余，以提高可用性。

在过程自动化领域，与设备、传感器和执行器的连接亦称为支线，而交换机之间的连接以及至控制系统的连接则称为干线。

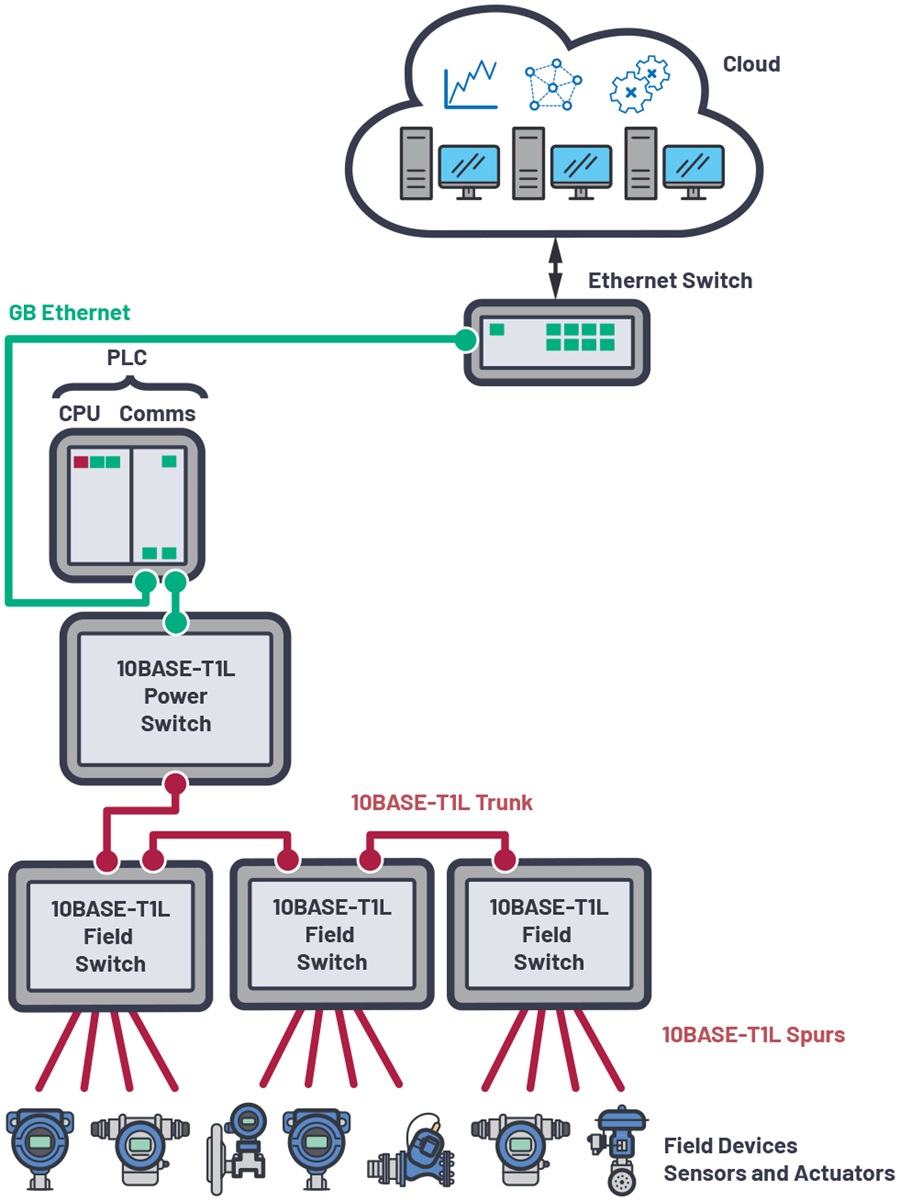

设备集成密度的不断增加还可以实现其他可能性。例如：10BASE-T1L交换机可集成到传感器中，而该传感器可直接连接至亦由该交换机供电的其他传感器。图2显示不同交换机的互连示例。

图2. 交换机互连示例图

可通过主机处理器实现与支持10BASE-T1L的设备通信。通常需要集成式MAC功能、无源介质转换器或带有10BASE-T1L端口的交换机。

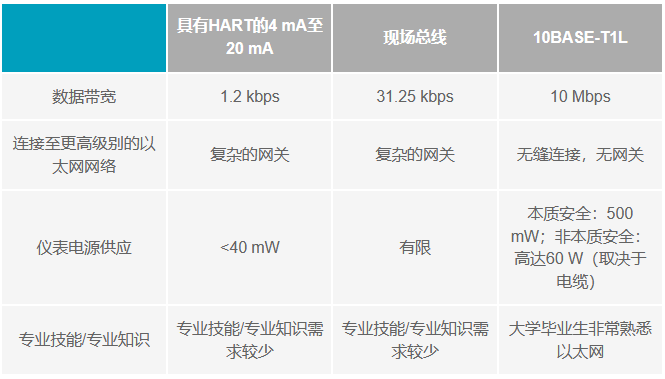

表2. 过程自动化中的不同通信技术概述

10BASE-T1L标准不仅提供传感器和执行器的数据通信功能，而且还提供通过信号线路供电功能。具体来说，10BASE-T1L可以在非本质安全区域提供高达60 W的功率。在防爆（本质安全）区域，功率限制为500 mW；在这种情况下，信号幅度也从标准应用的2.4 V减少到1 V，以符合适用于该区域的最大能量的严格要求。然而，在本质安全区域，只能缩短传输距离。

表3概述了在不同线路长度和区域，Type 18 AWG电缆可能的电力传输水平。

表3. 不同电缆长度(Type 18 AWG)的电力传输水平概览

10BASE-T1L为过程自动化提供了一个相对可靠的通信标准，与传统的4 mA到20 mA应用相比具有许多优势，包括重复使用现有基础设施的可能性。
