巧用万用表检测电动机

三相异步电动机应用广泛，电工在维修电动机时，时常会遇到一些陈旧的电动机，上面没铭牌、没标识或铭牌、标识模糊，如何借助万用表判别、检测电动机绕组、级数、转速等，请看下文。

一、电动机绕组始末端判别

判别电动机绕组的始末端是维修工作中常碰到的问题。

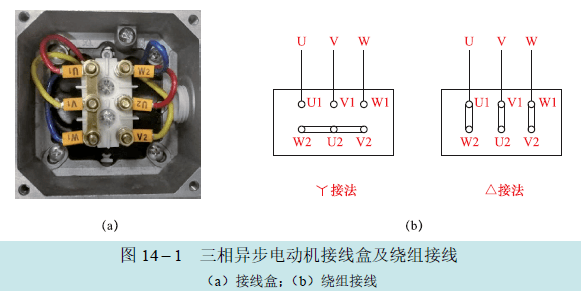

三相电动机有三相绕组，它们互隔120°的空间，分别嵌放在定子铁心中，每一排绕组有两个出线端，即一首一尾。电动机绕组的始末端，又叫绕组的头尾，通常是从电动机的接线盒中引出，并有明确的标记。一般用U1、V1、W1 记为电动机的始端，U2、V2、W2 记为其末端，见下图。

三相电动机的绕组有两种接线方法：一种是星形连接（Y），另一种是三角形连接（△），见下图。使用时，是将电动机绕组连接成星形还是连接成三角形，这不是由使用者主观决定的，而是要根据铭牌上的标记进行正确的连接。铭牌上若标有“220/380V、△/Y 接法”的电动机，表示当电源线电压为220V 时，绕组接三角形；当电源线电压为380V时，绕组接成星形。

近年出厂的国产三相电动机中，若功率大于4kW，铭牌上一般标注“380V△接”，其含义是使用电源线电压为380V 的三相电源，定子绕组连接成三角形。不管是星形还是三角形连接，都必须正确判断绕组的始末端。当一些陈旧电动机的接线盒上的六根引出线即未连接又未标注时，若对连接规律不熟悉，极容易使定子绕组的始末端接错。一旦投入使用，就会形成不完整的旋转磁场，使启动困难，产生振动噪声，导致三相电流不平衡，极易烧毁定子绕组。

01

切割剩磁法判别电动机绕组始末端

（1）这一方法就是利用在交流电源的作用下已经工作过的电动机，在转子上会存在剩磁。当用手转动转子时，转子上的剩磁会切割定子绕组，在定子绕组中产生感应电动势，此时电动机就相当于发电机，若绕组是闭合回路时则要产生感生电流。

由于三相绕组的头（或尾）的感生电动势极性互差120°，因此如果把三相绕组三个头（或尾）短接，这时三相感生电流的和为零，所以接在头和尾两个短接点之间的万用表毫安挡指针不动（电流为零）。如果不是三个头（或尾）短接，而是“头尾”短接，那么三相感生电流的和便不为零，所以接在头和尾两个短接点之间的万用表亳安挡指针会有摆动（电流不为零）。

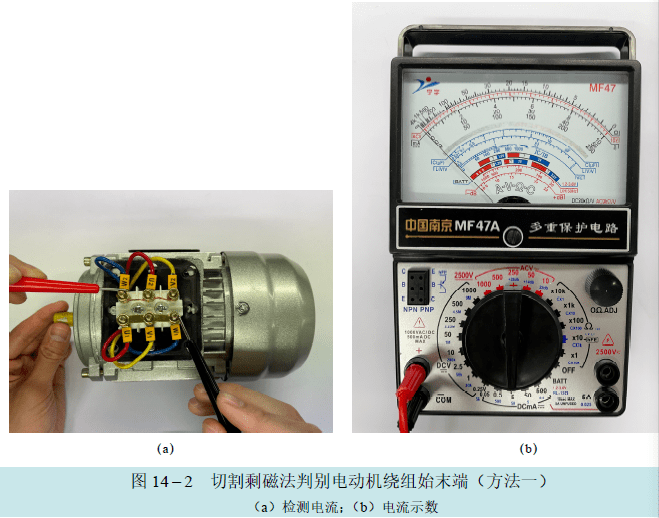

判别前，先将万用表置于R × 100Ω挡，对电动机接线盒里的六根引出线，两条两条地分别进行测量，找出三相绕组，并给各相绕组假设编号为U1 -U2、V1 - V2、W1-W2。然后再按下图进行接线，将用万用表置于直流电流5mA 挡。

此时用手转动电动机转子，如果万用表指针不动，则说明绕组始末端连接是正确的。如果万用表指针摆动，则说明绕组始末端连接有错，应改接后重试，直到表针不动为止。

（2） 检测注意事项。

1）应用剩磁法判别电动机绕组的始末端，电动机转子必须有剩磁，即电动机必须是运转过的或刚通过电的电动机。

2）由于电动机三相绕组不完全对称，连接正确时万用表指针也可能仍有极小幅度的偏转，但偏转幅度比不正确时小得多。

02

电压法判别电动机绕组始末端

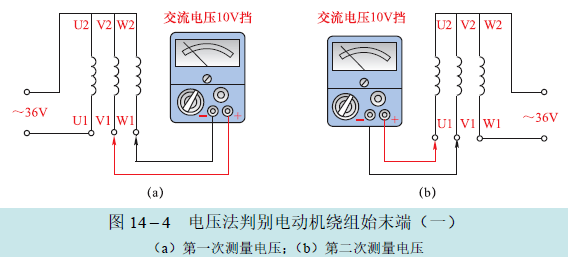

判别前，先用万用表的电阻挡找出三相绕组的两端，并给各相绕组假设编号为U1-U2、V1-V2、W1-W2，然后将三相绕组接成星形。将其中一相通以36V 交流电源，在另外两相之间接入万用表，量程开关拨至交流电压10V 挡，检测方法见下图。

按下图（a）和图（b）各测一次，若两次万用表指针均不动，则说明图中接线正确。若两次指针都偏转，则两次均未接电源的那一组始末端接反。若只有一次指针偏转，另一次指针不动，则指针不动的那一次接电源的那一相始末端接反。

二、电动机磁极数与转速

三相异步电动机的极数是指定子磁场磁极的个数，磁极都是成对出现的，所以电动机有2、4、6、8 等极数。电动机的极数是由负荷需要的转速来确定的，电动机的极数直接影响电动机的转速。极数越多、转速越低，极数越少，转速越高。两极为高速电机，转速为2800～3000r/min；四极为中速电机，转速为1400～1500r/min；六极为低速电机，转速为900～1000r/min；等于或大于八极为超低速电机，转速为低于760r/min。

01

剩磁法判别异步电动机极数

（1）异步电动机的极数判别。

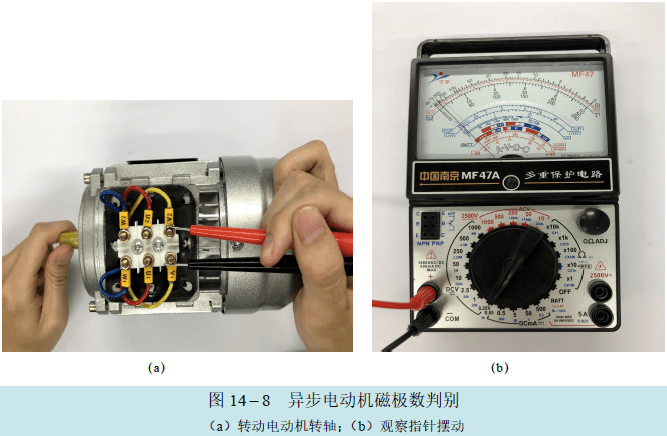

在电动机铭牌模糊不清或丢失情况下，想知道电动机的极数时，可以利用万用表的直流电流挡来进行测试和判断，检测方法见下图。

打开电动机的接线盒，拆下原来的电源线以及星形或三角形接线，利用万用表的R × 100Ω 挡，从6 根电动机引线中，找出任意一相绕组的两根引线。

再把万用表的量程开关拨至直流小电流0.05mA 或0.5mA 挡，并将表笔换成鳄鱼夹后牢固地夹住上述找出的绕组两根引线上。用手将电动机带轮或转轴慢慢地匀速转动一圈，仔细地观察万用表指针摆动的次数。

万用表指针每摆动一次，说明这相绕组中的电流正负变化一次，从而可以确定电动机有几对磁极数。若左右摆动一次，该电动机是2 极电动机；若左右摆动两次，该电动机是4极电动机。也就是说，表针的摆动次数与电动机的极对数相等。

（2） 检测注意事项。

1）此方法利用的原理是：异步电动机转子匀速转动一周时，转子的剩磁磁通切割定子绕组而感应出微小的感应电动势，由此产生电流，使万用表指针摆动的。

2）长期未使用的电动机在采用上述方法进行测试时，万用表指针可能会毫无反应。这是因为电动机剩磁已消失的缘故。此时，只要将电动机按正规方法接上电源线，给电动机通电数分钟，断电后电动机定子绕组就获得了剩磁，然后再用上述方法即可判别出它的极数。

02

小型电动机转速测试

（1）小型电动机转速的测试方法。

小型电动机是指直径小于160mm 或额定功率小于750W 的三相交流电动机。电工在使用和维修这一类电动机时，往往需要了解其转速，但经常会遇到电动机铭牌模糊不清，而手边又无测速表的情况，此时可用万用表来估测电动机的转速。

先将万用表的量程开关拨至电阻挡，从电动机引出端子中找出一个绕组。然后把万用表的量程开关拨至直流电流50μA 挡，此时最好把表笔换成鳄鱼夹，与这个绕组两端夹牢，检测方法见下图。

然后缓慢地转动电动机转轴，使之匀速地旋转1周。此时，万用表指针就会出现左右摆动，摆动的次数就是电动机的磁极对数p。例如，转子旋转1 周时万用表指针左右摆动1次（向右边摆动再回到左边，为1 次摆动），即p=1，这属于2 极电动机。

在频率为50Hz 的电网中，电动机的同步转速n 由下式确定：

显然，同步转速与磁极对数成反比，磁极对数愈多，转速愈低。根据下表可大致判定电动机的转速。

对于三相异步电动机，当转子转速n1 略低于同步转速n 时才能正常运行。一般来说，n1=（0.94～0.985）n。

（2） 检测注意事项。

用以上方法估算三相电动机的转速，只能直接用于有剩磁的电动机。若电动机没有剩磁，可将电动机通电运行一段时间后，再用此法来测量其转速。

本文改编自《万用表检测电子元器件从入门到精通》。
