泰克示波器探头x10挡的小秘密你知道吗

示波器是一种用途十分广泛的电子测量仪器。他能把人类肉眼看不到的电信号变换成看得见的图像，从而方便了人们在电现象变化的研究。示波器不可或缺的一个元件就是示波器探头。泰克探头和泰克示波器一样，也是备受客户青睐。

在测量高压信号或者幅度未知的信号时，为了保护示波器，一般会先用示波器的x10探头对信号进行衰减，然后再输入示波器，通过这种方式可以增大示波器的电压测量范围，我们以一个峰峰值为三伏的方波信号为例，来看看电压测量范围是如何增大的。

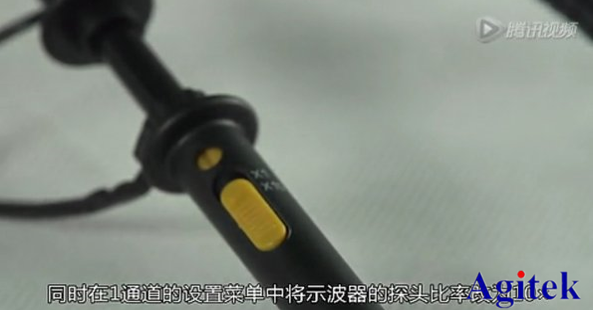

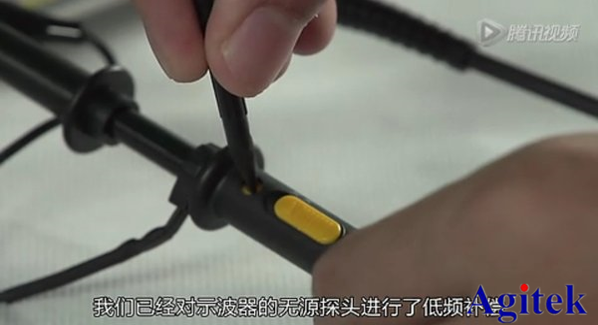

此时垂直分辨率为500毫升，每隔波形在垂直方向上总共占据了六个。需要注意的是在接受信号之前，我们已经对示波器的无缘的探头进行了低频补偿，我们将探头的衰减比例调到x10档，同时在一通道的设置菜单，将示波器的探头比率改为x10，这样一来，信号经过探头就会被十倍的衰减，示波器在测量信号的时候，又将测量到的衰减信号放大了十倍。

测量出来的信号峰峰值仍然是3v，此时随着挡位变成了五v每格，信号在垂直刻度上只占据了0.6格，整幕可以测量的电范围由4v变成40v，示波器最大垂直档位可设为10v每格，使用探头x10档后，最大的测量电压可由80v增到800v,使用探头x10可以增大示波器测量范围，在特定的场合可以起到保护示波器的作用，在测量信号之前，应当考虑是否需要使用诚实的来进行测量。

结语

示波器探头是在测试点或信号源和示波器之间建立了一条物理和电子连接;实际上，示波器探头是把信号源连接到示波器输入上的某类设备或网络，它必须在信号源和示波器输入之间提供足够方便优质的连接。连接的充分程度有三个关键的问题：物理连接、对电路操作的影响和信号传输。
