如何用万用表查短路、断路、漏电？

学会使用万用表，家庭线路故障不用愁。

万用表电子电路相关人员最常用的工具之一，在检测电子电路时少不了它，有了万用表，可以快速定位故障。别看万用表个头小，但其功能强大，可以测量电阻、电容、二极管、三极管、直流电压、交流电压、电流等，查找短路、断路、漏电是万用表最基本的功能。

如何使用万用表查找短路？

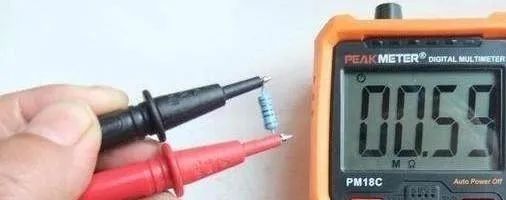

短路测量在电器维修、元器件故障定位当中很常用，测量短路故障时，一定要确保断开电源，切记不要带电操作。短路测量使用万用表的蜂鸣档或欧姆档进行测量，使用蜂鸣当测量比较直观，当线路短路时万用表会直接“蜂鸣”，蜂鸣档的原理时当测量阻值小于约75Ω时，万用表发生蜂鸣，若想更准确地知道两个线路之间的阻值时，可使用200Ω档测量。使用蜂鸣档测量，有时候两个信号之间的实际内阻较小，就很容易误判，比如继电器/接触器线圈，很多继电器/接触器线圈阻抗小于75Ω，使用蜂鸣档测量就会蜂鸣以为短路，其实并没有。

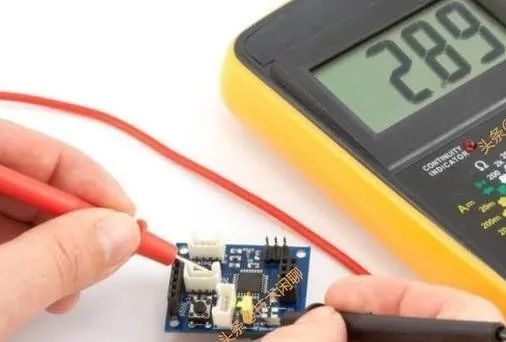

工程师经常使用万用表蜂鸣档快速查找线路或元器件短路故障点，比如测量电阻、电容是否短路，二极管是否反向击穿，三极管是否击穿（三极管击穿时一般基极和发射极短路），集成电路芯片电源与地之间是否短路，某两个引脚之间知否短路等。

如何使用万用表查找断路？

万用表怎么确定该线路是否断路呢？使用万用表蜂鸣档测量线路两端，若线路完好，万用表会蜂鸣，若万用表不发生蜂鸣，表明两表笔之间的线路断路。注意：断路测量必须切断电源，不能带电操作。

若使用万用表查找家庭线路是否断路时，两段导线不在同一个地方，比如一端是卧室插座，一端是客厅总开关，距离较远，表笔没这么长怎么办？可用导线延长进行测量，不蜂鸣说明两端之间线路有断路，找到它们之间的连接点，缩小范围一步步测量。

如何使用万用表查找漏电？

漏电测量主要是检测火线、零线与墙体是否良好绝缘，电源线（火线、零线）与电器金属外壳是否良好绝缘，比如电冰箱、电磁炉、微波炉、电茶壶等金属外壳。

1、正常情况下火线、零线导线表面绝缘良好，与墙体之间的电阻一般数MΩ以上，最小应0.5MΩ才算合格。测量步骤：①切断电源总闸，确保电源断开；②使用万用表20MΩ欧姆档测量；③一只表笔接墙体，另一只表笔火线、零线测量其与墙体之间的阻抗，若阻抗小于0.5MΩ，说明导线有漏电现象，可能是导线磨损或者连接处包扎不好等，最好进行线路排查。

2、测量电器金属外壳是否漏电原理类似，断电使用万用表20MΩ欧姆档测量，一只表笔接外壳，另一只表笔接电源线（火线、零线）测量其阻抗，正常情况下应0.5MΩ以上，若阻抗较小，说明存在漏电现象。

总结：学会使用万用表查找短路、断路、漏电等故障，当家庭线路遇到故障时可以自己动手。切记：测量线路短路、断路故障时，不要带电操作。
