摇表内部电路构造原理和运用办法

1、摇表的构造与作业原理:丈量绝缘电阻运用兆欧表，兆欧表
也叫绝缘摇表，简称摇表。常用的摇表有ZC—7、ZC—25等类型, 它的标尺刻度以兆欧为单位，所以叫做兆欧表，又由于它是由手摇 高压直流发电机和一个磁电系比率计所构成，因而又名摇表。

磁电系比率计是一种分外办法的磁电系外表，见图5 – 15ac它 的固定有些由耐久磁铁、极掌及开口环形磁心构成,极掌的形状特 殊，这是为了使磁心和极掌之间的空气隙不均匀，然后使空气隙内 的磁场散布不均匀。可动有些由两个互相成必定视点的活动线圈 1、2构成。线圈和指针都固定在同一个转轴上。两组线圈的端点 通过悬丝与外电路联接，但悬丝仅导电，并不发作反效果力。手摇 式直流发电机能够发作直流高压，作为外表的丈量电源。图5 -15b为摇表的电路原理。

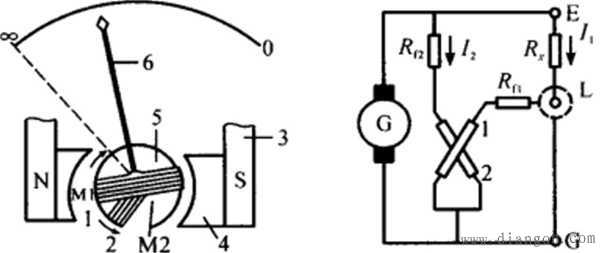

a.磁电系比率计的构造 b.摇表的电路原理

B5-15摇表的构造及原理
1,2.活动线圈3.耐久磁铁4.极掌5.开口环形磁心6.指针
被测绝缘电阻Rx接在摇表的接线端钮L和E之间。在端钮L 的外边有一个铜环。

2、摇表的运用办法:摇表通常用于丈量资料和设备的绝缘电 阻,如电机、变压器、电缆等的绝缘电阻。丈量时，将被测物体接于 摇表的端钮上。端钮L为“线”，E为“地”，G为“环”。L接被测物 体的导电有些，E接地或外壳,G接维护环。
运用摇表丈量电阻时，应留心以下几点：
①依据被测方针，挑选恰当摇表，常用的摇表有500V、1 OOOV
和2 500V三种。关于低压电气设备，如380V电动机，应选用500V 的摇表。关于额外电压在500V以上的设备、资料应选用1 000V或 2 500V的摇表。选用不妥或许构成设备的损坏或丈量效果的禁绝 确。低压设备用高压摇表丈量时，或许将绝缘资料击穿；用低压摇 表丈量额外电压高的设备资料时，将会由于低电压而构成丈量效果 禁绝确。
②丈量前，为避免发作触电事端，确保人身安全及取得准确结 果，有必要将被测设备、线路断电，并对地短路放电。如丈量输电线对 地的绝缘电阻时，成在停电状况下进行，并确保线路上没有人作业 才可进行丈量。
③丈量之前，应先查看摇表是不是正常。办法是将L、E端钮连线 断开，摇晃手柄，查询标尺，指针应指“oo ”方位，然后再将L、E端钮 短路，再摇晃手枘，此刻指针应指“0”方位。不然阐明摇表有缺陷，不能运用。
④丈量所用的联接导线，有必要是绝缘功用好的单股导线，不得 运用双股绞线。分外是接L端钮的导线，是与被测物体的绝缘电阻 相并联的，它对丈量效果影响很大，绝缘欠好的导线会构成丈量过失。
⑤做到合理联接，假定被测物或许有漏电，则应运用屏蔽稳妥 环，联接端钮G。
⑥摇速应均匀，读数要准确。丈量时，应将摇表水平放置,摇晃 手柄的速度要均匀，以120r/min为宜,在安稳转速下lmin后进行 读数。如发现绝缘电阻为零时，应当即接连翻滚发电机，进行查看。
⑦丈量电容器或电容较大的线路的绝缘电阻时，有必要先将电容 器或线路放电，然后再做丈量。假定电容量比照大,则应先慢摇手 柄，待指示增大，摇晃缓慢时，再将发电机摇到额外转速，在指针不 动时进行读数。要在摇晃中留神肠先断开查验导线，以防电容器通 过摇表放电,损坏摇表。
⑧丈量完毕后，应将被测设备对地放电。在发电机接连翻滚和 设备对地放电之前,不得用手触及被测设备，以防触电。
