电子电路基础 （2）——万用表的使用

一、万用表的使用

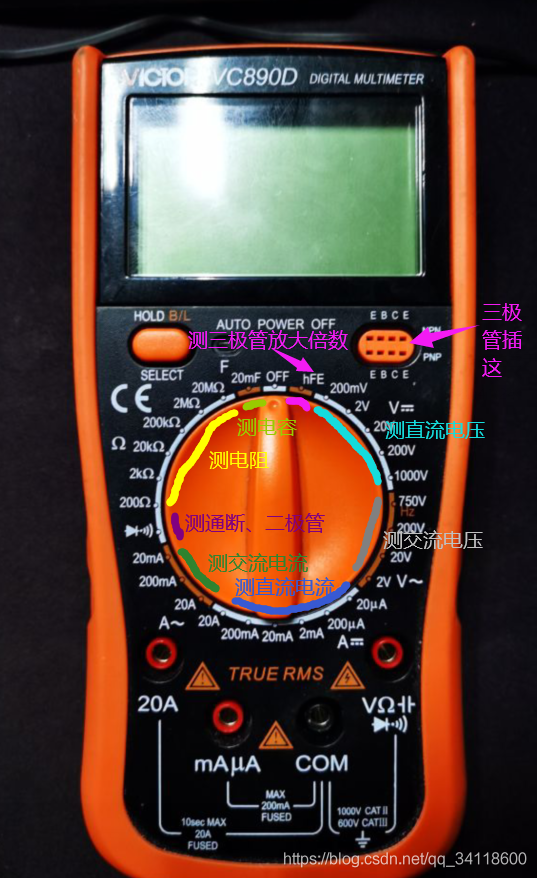

万用表是一种带有整流器的、可以测量交、直流电流、电压及电阻等多种电学参量的磁电式仪表。对于每一种电学量,一般都有几个量程。又称多用电表或简称多用表。

常用于短路检测、产品质量检查，以及电路中的电压、电流的测量等。

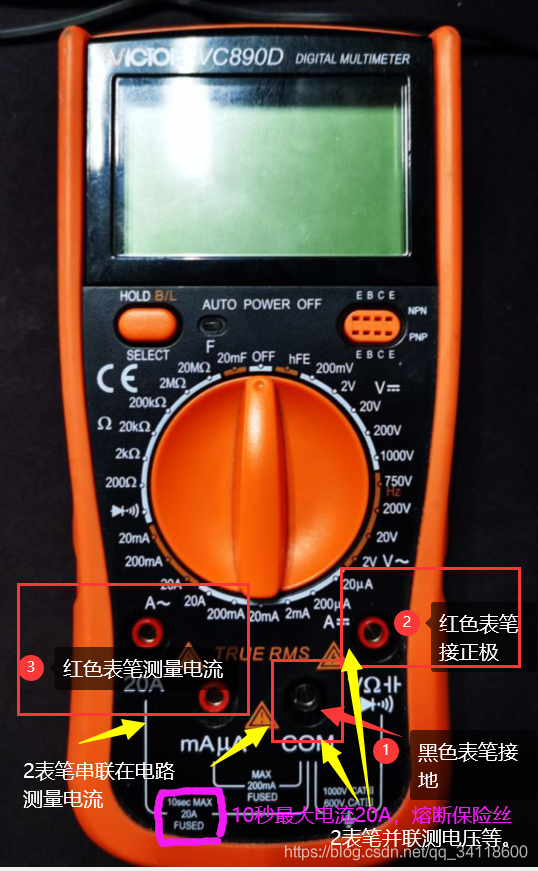

红色表笔接口代表信号的输入端，黑色的是公共端。

测量守则：

1.水平摆放万用表（本文的万用表是数字万用表，其后支架打开放好）。

2.确认指针指向0位（针对指针万用表，与本文万用表无关）。

3.红色表笔接口代表信号的输入端（表上红色插口），黑色的表笔接入公共端（表上黑色插口）。

4.选择量程（不知道待测设备具体数值，由大档位测试开始，依次向下更换档位）。

5.测量中不能更换档位。

1.1 万用表的构造（测量电阻）

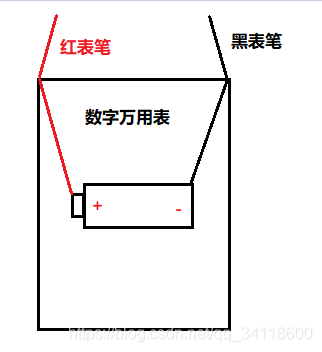

数字万用表（本文所用）的内部构造如下：

红色表笔施加正电压，黑色表笔施加负电压。

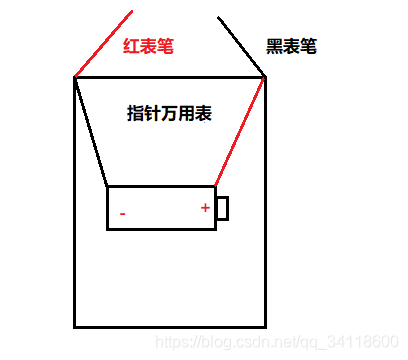

指针万用表的内部构造如下：

红色表笔施加负电压，黑色表笔施加正电压。

用于判断三极管PNP还是NPN、判断二极管的正负极、判断场效应管是P沟道还是N沟道等。

1.2 电路通断检测

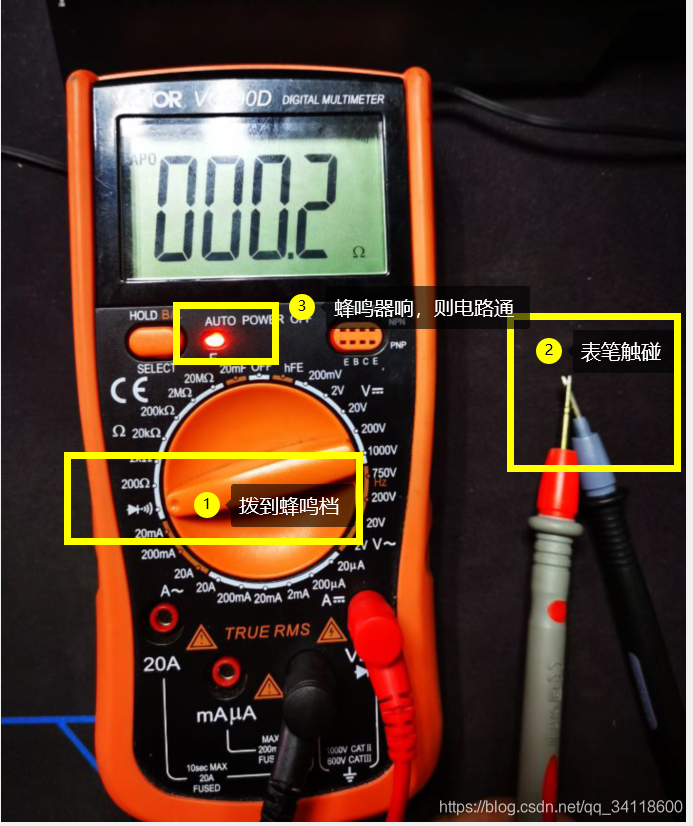

先检测万用表自身检测通断电路的能力。

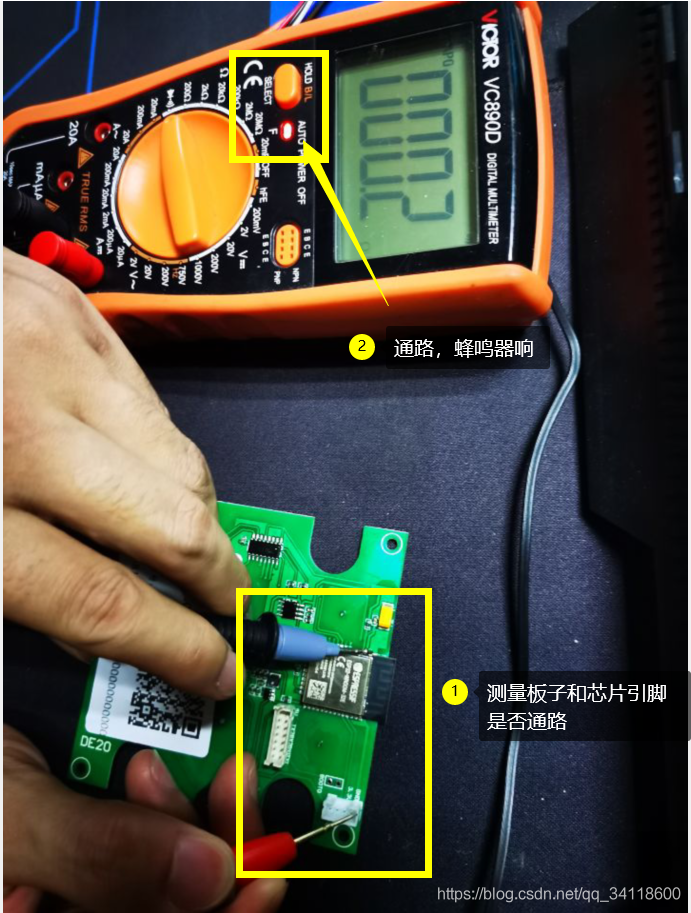

检测电路

1.3 直流电压的测量

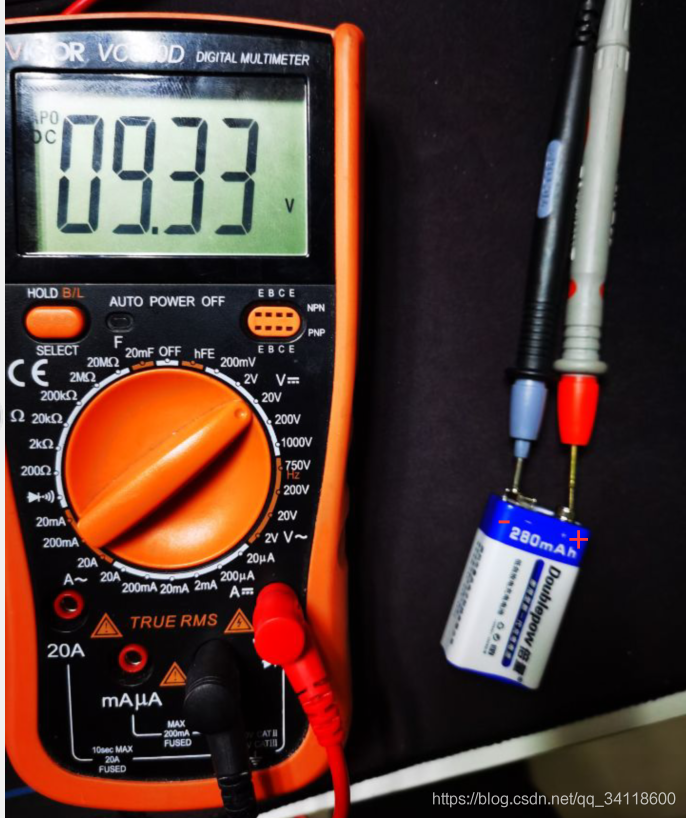

红表笔与正极（+）相连。黑表笔与负极（-）相连。

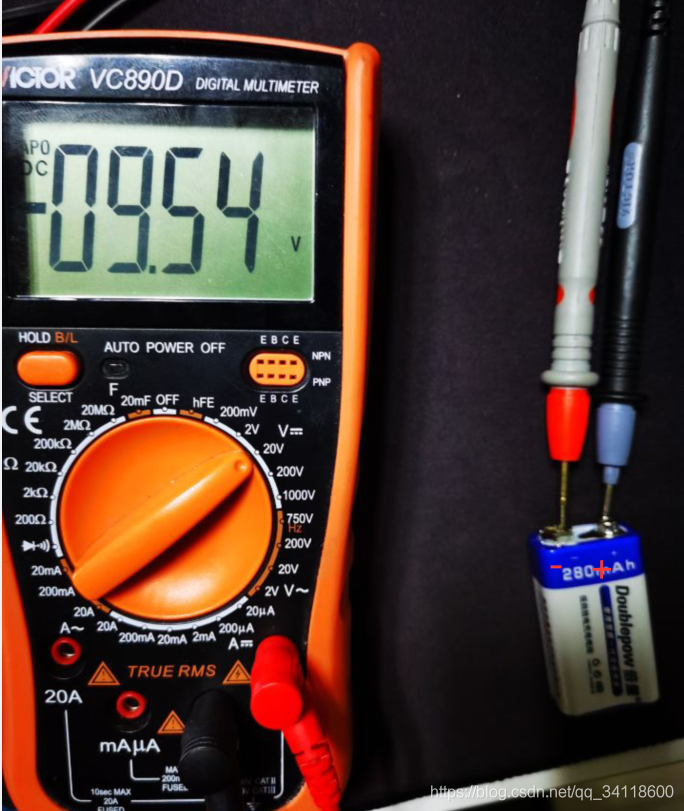

反接测的是负电。

1.4 直流电流的测量

万用表与负载串联。（注意测量范围，别烧断了）。

串联方式如下：

实际电路断路。

红色表笔是输入端，和实际电路正极断路处相连接。黑色表笔是输出端，和实际电路负极断路处相连接。
