真16位精密DAC推出，“治精微”精密信号链有完整方案

上海治精微电子有限公司（以下简称“治精微”），总部位于张江的高端模拟芯片方案供应商，宣布推出真16位精密数模转换器（DAC）ZJC2541、ZJC2542系列。该系列产品为无缓冲、电压输出精密DAC，具备高线性度、低噪声、低毛刺脉冲的特点，可以广泛用于通信系统、高端医疗设备、工业控制、自动测试设备、数据采集系统及汽车等领域。

在-40⁰C到125⁰C范围内，该系列产品的差分非线性度（DNL）为± 0.3LSB. 它们的输出噪声为10 nV/√Hz，建立时间为1 µS，且在输出变化过程中毛刺脉冲很小，达到1nV-Sec的水平。这些关键指标均达到业界领先水平，且将业界标准产品的保证温度从85⁰C提高到了125⁰C，拓展了精密DAC的使用范围。

相比国际公司的竞品，在-40⁰C到125⁰C范围内，ZJC2541、ZJC2542的基准电压为1.25V至5.5V，且仍保持优良的线性度指标。与120 µA工作电流相结合，它们可以在保持便携式设备高性能的同时，延长设备的电池使用寿命。

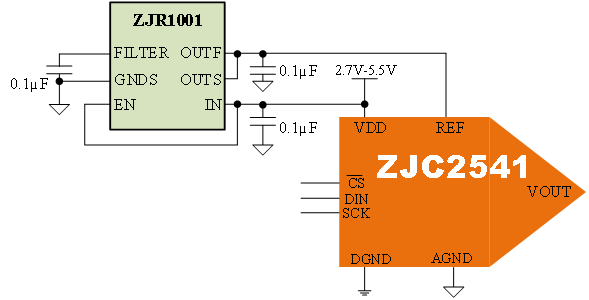

ZJC2541, ZJR1001构成低功耗、低噪声单极性电压输出电路

ZJC2541、ZJC2542均采用标准的串行接口，可以支持2.7V至5.5V供电。ZJC2541为SOIC-8封装，提供单端电压输出；ZJC2542为SOIC-14封装，它在ZJC2541的基础上自带高精度反馈电阻网络（电阻匹配精度为± 15ppm，全温范围内优于± 60ppm），与治精微已量产的40V精密运放ZJA3000一起使用可以提供达到±5V的双极性输出。

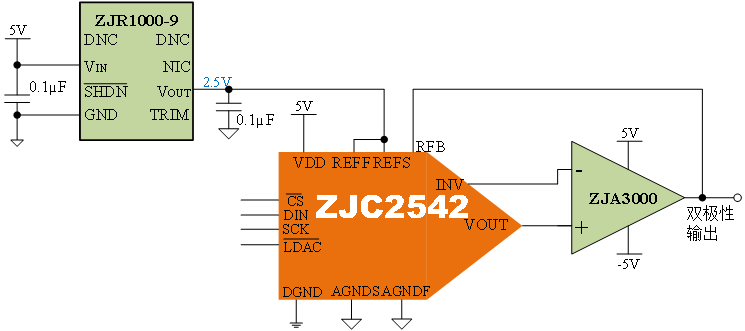

ZJC2542、ZJR1000、ZJA3000构成低噪声双极性电压输出电路

这两个系列产品跟工业标准产品管脚完全兼容，可以实现直接替换和性能提升而不用修改任何软硬件。

ZJC2541，ZJC2542系列产品的主要特点包括：

高线性度：

在拓展工业温度范围（-40⁰C到125⁰C）内，该系列产品的差分非线性度（DNL）优于± 0.7 LSB （室温下为± 0.3 LSB），积分非线性度（INL）优于 ± 1 LSB（室温下为± 0.4 LSB）。这些特性可以保证诸如半导体设备、光通信等精密控制系统的线性度，使系统设计变得简单。

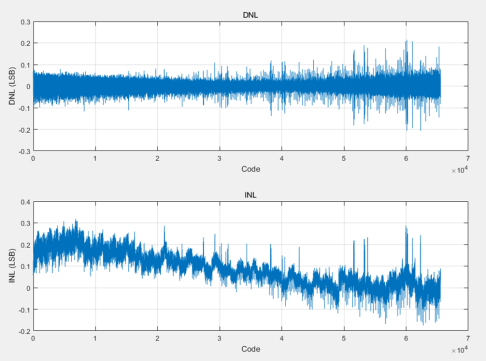

ZJC2541典型非线性度曲线

低噪声、低毛刺脉冲、快速电压输出：

ZJC2541、ZJC2542的噪声达到10 nV/√Hz，可以为低噪声系统提供精确的可编程参考点。从而满足对噪声敏感系统（诸如光通信控制和5G高稳定度频率源）的需求。

产品在输出变化过程中毛刺脉冲很小，达到1 nV-Sec的水平，有效地降低了伺服电机等执行机构的震动，提高了闭环控制系统的鲁棒性。同时，ZJC2541具有建立时间短的特性，其达到16位精度的建立时间为1 µS，从而容许更高的闭环控制带宽。

高可靠性：

整个系列产品均采用符合1级湿度等级（MSL-1）的封装，且经过工业标准的可靠性测试。它们均通过4kV ESD （HBM）测试。

ZJC2541、ZJC2542系列DAC产品拓展了治精微的混合信号产品线，比如和已发布的ZJC2000（18位 400 kSPS高精度ADC）系列产品配合，将更好地满足高精度数据采集系统的需求。治精微已发布的信号调理芯片，如精密电压基准源ZJR1000及ZJR1001, ZJR1002可以为ZJC2541、ZJC2542和ZJC2000提供高精度、低温漂、低噪声的电压基准，高压精密运放ZJA3000、精密仪表放大器ZJA3620 则为其提供信号放大、滤波、输入驱动或输出缓冲。治精微成为目前国内唯一可提供高性能、完整精密信号链芯片解决方案的供应商。

样片：

ZJC2541、ZJC2542系列产品均可提供样品，如需申请样片或订购可邮件至 sales@zjwmicro.com或拨打021-68583600，更多信息敬请访问www.zjwmicro.com。
