PFC161,是应广科技推出的带触摸功能的纯IO,可多次烧写的单片机，稳定等级为工业规格，价格却是亲民级的。

其主要特性如下：

1. 单片机特点

1.1. 系统特性

u 高抗干扰（High EFT）系列

特别适用于AC电源供电的、阻容降压电路的、需要较强抗干扰能力的，

或有高 EFT 安规测试要求（±4KV）的产品

u 工作温度范围：-40°C ~ 85°C



1.2. 系统功能

u 2KW MTP 程序空间（可编程1000次）

u 128 Bytes 数据空间

u 最大7 IO引脚可选择为触摸按键

u 一个硬件16位定时器

u 两个8位定时器可产生6/7/8-bit PWM波形

u 一个硬件比较器

u 最大8 IO引脚带可选择的上拉/下拉电阻

u 每个IO引脚都可设定为唤醒功能

u Bandgap电路提供1.20V参考电压

u 时钟源：IHRC、ILRC和EOSC (XTAL)

u 8 级可选择的LVR(Low Voltage Reset)复位电压从1.8V到4.5V

u 16级可选择的LVD (Low Voltage Detect)检测电压从1.8V到4.5V

u 三个可选择的外部中断引脚



1.3. CPU特点

u 8位高性能精简指令集CPU

u 86条高效的指令

u 绝大部分指令都是单周期(1T)指令

u 可程序设定的堆栈指针和堆栈深度

u 数据存取支持直接和间接寻址模式

u 用数据存储器即可当作间接寻址模式的数据指针(index pointer)

u 寄存器地址空间、数据存储空间、MTP程序空间三者互相独立

封装形式，目前主要推出SOP8,ESSOP10,SOT23-6等。

其中SOPB的封装，和市面上很多触摸IC的引脚兼容。

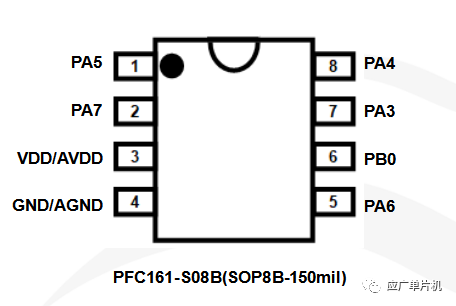

引脚定义如下：

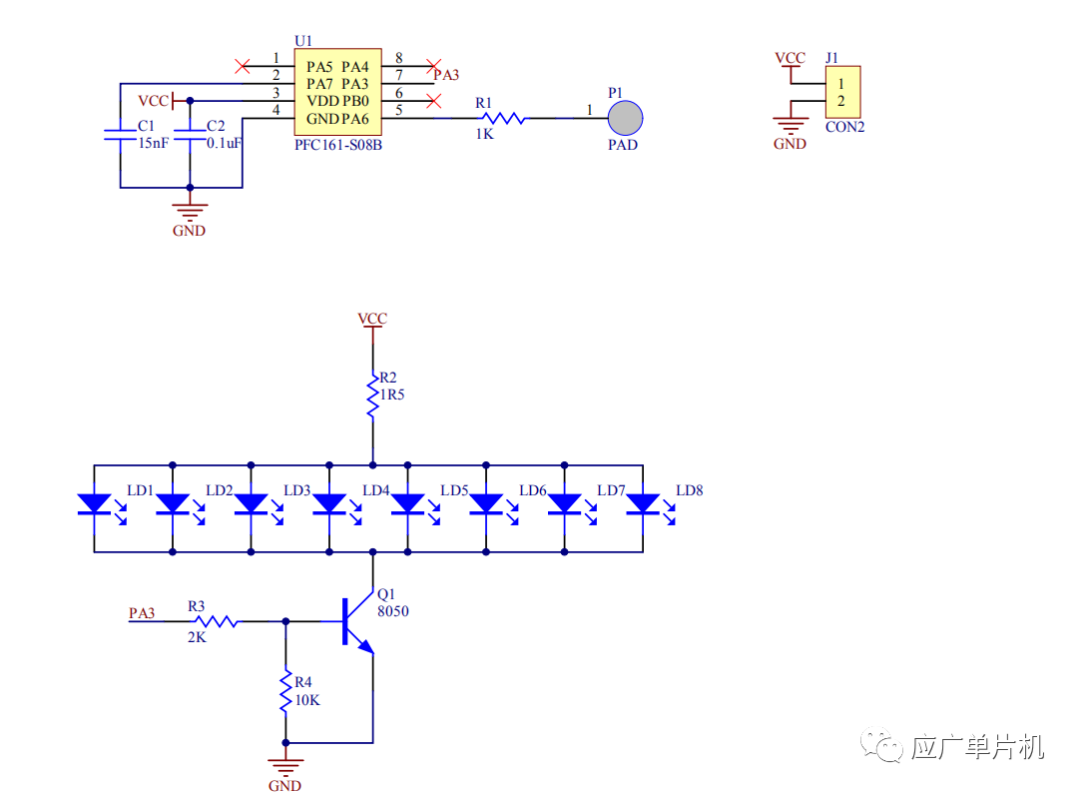

设计触摸小夜灯的简易原理图如下：

按键功能描述：

1. 短按，开关机


2. 长按，调整PWM宽度，调节灯光效果，长按第一次PWM由窄变宽，至最宽后停止变化；长按第二次，PWM由宽变窄，变最窄后停止变化。释放按键后，PMW保持原来的宽度。
