STM32之光敏电阻传感器模块的使用

 本实验配合2.2寸TFT液晶屏显示，当光弱的时候显示“昏暗”，光强时显示“明亮”。

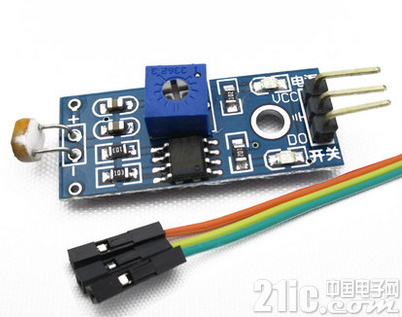

实验使用的是下图所示的3线光敏电阻传感器模块，用途：光线亮度检测,光线亮度传感器，智能小车寻光模块。模块特色：比较器输出，信号干净，波形好，驱动能力强，超过15mA;配可调电位器可调节检测光线亮度;输出形式 ：数字开关量输出(0和1);使用宽电压LM393比较器。

模块使用说明1、光敏电阻模块对环境光线最敏感，一般用来检测周围环境的光线的亮度，触发单片机或继电器模块等;2、模块在环境光线亮度达不到设定阈值时，DO端输出高电平，当外界环境光线亮度超过设定阈值时，DO端输出低电平;3、DO输出端可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境的光线亮度改变;4、DO输出端可以直接驱动本店继电器模块，由此可以组成一个光控开关。

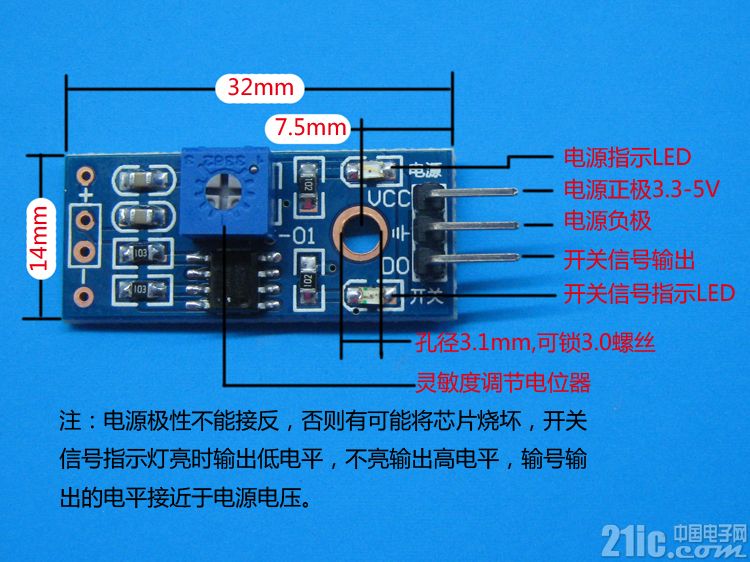

各引脚作用如图所示：

本实验中将DO引脚连接到PA0脚，电源连接3.3V电源。

while(1){

if( GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0){

Gui_DrawFont_GBK24(70,80,RED,GRAY0,"明亮");

}else{

Gui_DrawFont_GBK24(70,80,RED,GRAY0,"阴暗");

}

delay_ms(100); //延时函数 0.1S

}

其中的：Gui_DrawFont_GBK24(70,80,RED,GRAY0,"明亮");和Gui_DrawFont_GBK24(70,80,RED,GRAY0,"阴暗");为液晶屏的显示函数，这里不是重点。我么在这里要关注的是if()判断语句，我们通过

if( GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0)

语句来判断是否数据引脚为0(低电平)，若是低电平则输出下面的语句，

GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0

为STM32的读取引脚函数，引脚配置如下：

GPIO_InitTypeDef GPIO_InitStructure;

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //PA0用于光敏电阻 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

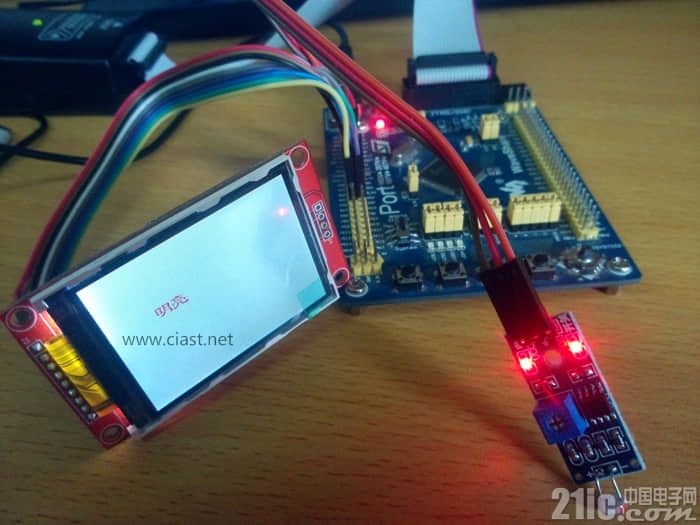

实验效果如下：(明亮)

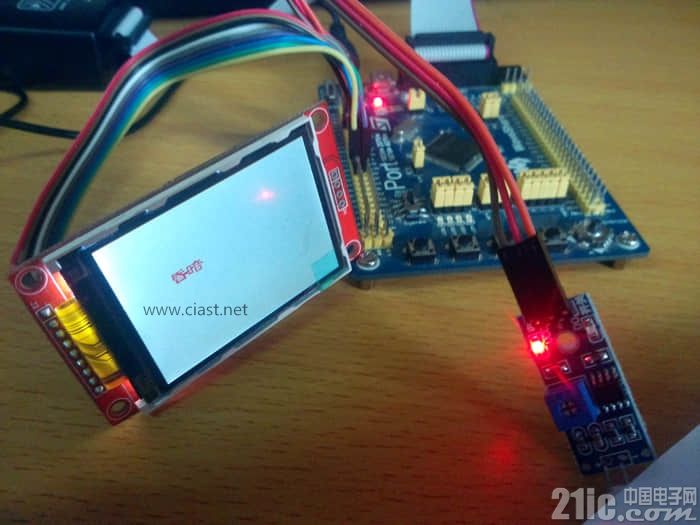

用纸遮挡住阳光后(昏暗)
