小技巧 | 用示波器测量串口波特率

来源:strongerHuang发布时间:2021-09-2531浏览

示波器有很多强大的功能，但平时大家都没怎么利用好示波器，今天就来讲一个示波器的小技巧：用示波器测量串口波特率

1.如何确定时基

假如要测量的波特率为9600, 则每一比特位的时间为：1/9600 ≈ 104 μs，一般示波器横向上每个大格子里5个小格子，要想看清一比特位一般需要一个小格子就够了，则时基为：104 μs * 5 = 520 μs, 也就是说时基要500 μs。

注意：测量时选择的耦合方式为直流，边沿类型为下降沿，所测串口的电平为TTL 电平，该电平的串口在不传输数据时电平为高，靠拉低判断起始位。

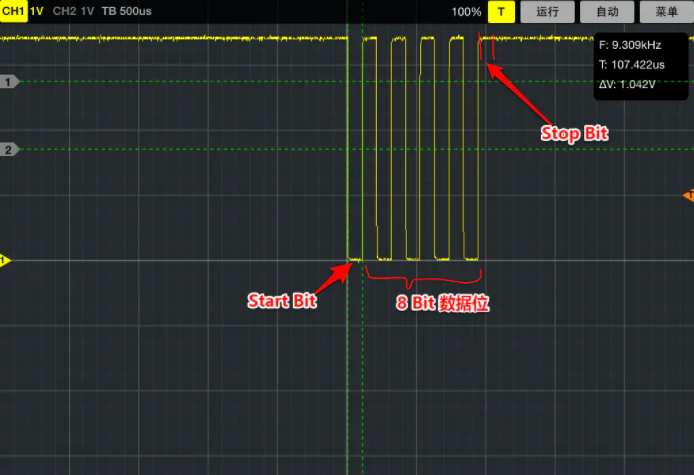

下图是测9600波特率，所发数据为0x55:

所用示波器为汉泰的 IDSO1070。从光标测量可以看出AB之间的时间为107.422 μs，和计算的104 μs 差不多。

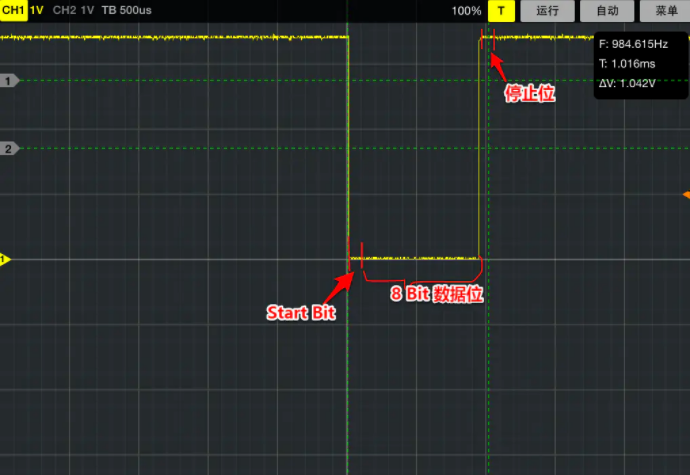

下图为波特率9600，所发数据为0x00，因为数据位全部是0，所以看到一直是低电平:

前提：需要能从信号中找出一个比特位位来。

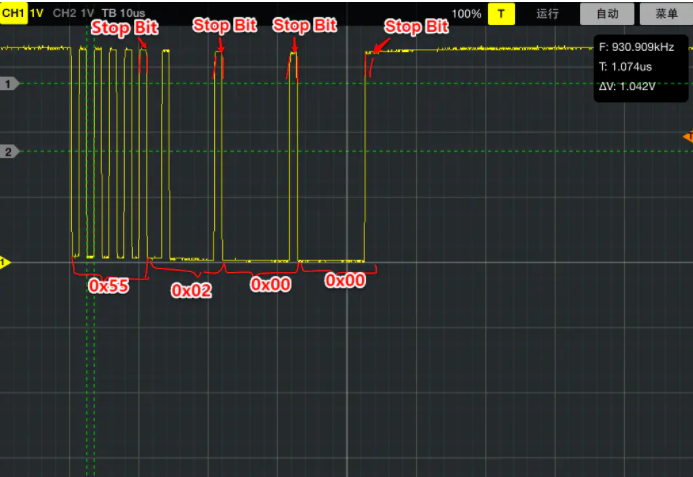

已知发送数据位0x55020000, 0x55 的2进制位为10101010。
如图任意选取一比特位，用光标测量可得，时间为:1.074us, 频率位:930.909kHZ, 最接近的波特率为：921600, 所以所测信号的波特率为926100。
