LED次级恒流设计

LED需要精确的恒流，所以次级恒流设计很关键。以前文工有写过TL431的设计方法，在这里我给大家报告一个我用过的新方法。

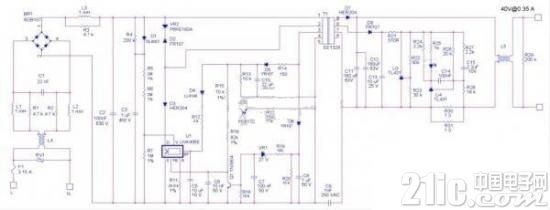

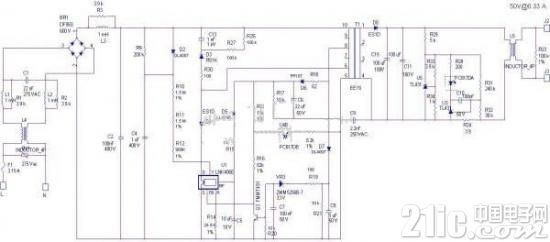

这个电路是初级做的次级开路保护，恒流通过次级实现，第一个431接成稳压器形式，既给整个控制部分提供供电，也给第二个431提供一个偏置，如2.3V，此时流过检测电阻的电压只要0.2V就可以达到第二个431的基准电压，实现恒流功能，同时电流检测的损耗很低，提高了效率。可以代替358+431+稳压管，或者4313+稳压管等功能。
