如何设定LED色调

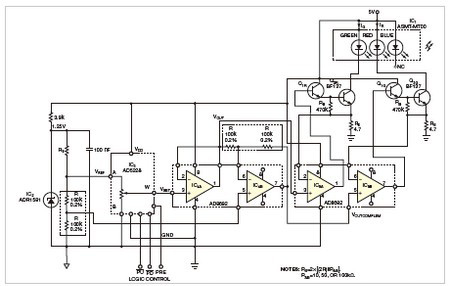

现在大街上随处可见的LED显示屏，还有装饰用的LED彩灯以及LED车灯，处处可见LED灯的身影，LED已经融入到生活中的每一个角落。图1中的电路可以用红色和绿色LED,创造出32°色调的光。一个恒定电流被分为两个部分。一部分流经一只红色LED,另一部分流经一只绿色LED。可以使通过红色LED的电流从0~%变化，从而同时也改变了作为互补的绿色LED电流(两者和为100%)。

当出现这种情况时，眼睛接收到的是红色与绿色相混合的任何色调光。粗略地说，从红色到绿色经过了橙、琥珀和黄色。可以设定在红色与绿色之间32种色调中的任意一个，如橙、琥珀和黄色。

IC3是Analog Devices公司的AD5228阻性DAC,有32选1的分辨率，从而确定了电路的分辨率。在此应用中，阻性DAC的功能是一个数字电位器。通过将其上拉和下拉控制端短时间接地，可以手动设定其动片的位置。阻性DAC没有存储器，因此每次上电后都必须做这种设定。

将和脚保持在逻辑低，则动片位置会以每0.25秒一步的速度，递增或递减，因此输出光的色彩也会逐步变化(图2)。另外，还可以预置在上电时显示的LED色调。在高预置时，加电时颜色是100%红色。在低预置时，是预置在阻性DAC的中点位置，因此上电时的颜色为50%红和50%绿，看到的是黄色。

电路使用了IC1中的两只LED,该IC是Avago技术公司的高性能三色ASMT-MT00 LED.未用到蓝色的LED。不过，也可以连接其它的任何五种红/绿、红/蓝、蓝/红、绿/蓝，或蓝/绿组合，而不是本电路中使用的绿/红组合。

虽然流经红色与绿色LED的电流之和接近于每只LED标称电流的四分之一，但仍然有高的亮度，所以不应在小于1英尺的距离上，用肉眼直接观看IC1的发光。

IC2、IC3与IC4构成了一个双互补模拟电压的低侧源(参考文献1)。阻性DAC代替了以前设计实例中的传统电位器。这些互补模拟电压是两个功率级的输入电压，这两个功率级由晶体管Q1和中功率晶体管Q2构成。

功率级(由两只双极晶体管级联及一个运放而组成的电压-电流转换器)驱动两只LED.电路检测电阻RE上的输出电流。电阻RB消除级联中两只双极晶体管的泄漏电流。这些功率级即使只有一只双极晶体管(而不是两只)也能正常工作。级联双极晶体管则为电压-电流转换器提供了精度。采用单只功率晶体管，相关误差大约为1/β，而当用级联方式时，误差约为1/(β1β2)，这里β1 和β2代表双极晶体管的电流增益，分别约为300和100.误差来自于通过电阻RE的电流，它是输出电流与晶体管Q1基极电流之和。

将保持为低，为脚送入一个50%占空比、0.05 Hz频率的逻辑波形，可以产生一个从红到绿至黑的缓慢、周期性的准连续彩色“波”。相信在未来的科学技术更加发达的时候，LED会以更加多种类的方式为我们的生活带来更大的方便，这就需要我们的科研人员更加努力学习知识，这样才能为科技的发展贡献自己的力量。
