5G时代讲5G故事

2019年6月6日，工信部发放4张5G牌照，标志着中国正式进入5G元年，成为5G商用第一梯队。中国成为继韩国、美国、瑞士、英国后第五个商用5G的国家。20年的砥砺前行，实属不易！5G造就的是一个无处不在的互联互通的数据新时代，其带来的可能性是无穷无尽的。

有专业数据统计，全球一共有500多万个4G基站，中国就有330多万个，4G用户规模也高达11亿！如今5G发牌，一个庞然大物正在启动。据预测，3年内国内三家运营商将建设超过300万个5G基站，2025年中国5G用户数将超过4.6亿。

*以上内容来源于"e星球"公众号

不管目前是怎样一种外部环境，5G时代到来似乎势不可挡。

那么在这个时代，TDK的压敏电阻又有哪些产品可以助力呢？

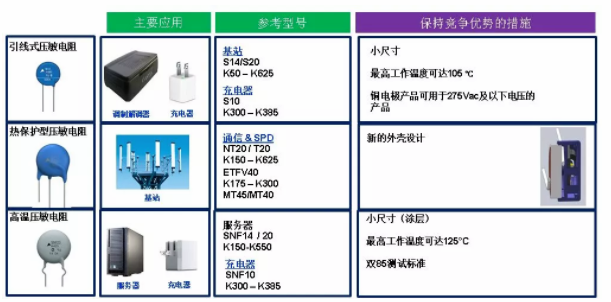

上图列举了可以用于信息通信领域的压敏电阻产品。今天我们着重为大家介绍一下热保护型压敏电阻。

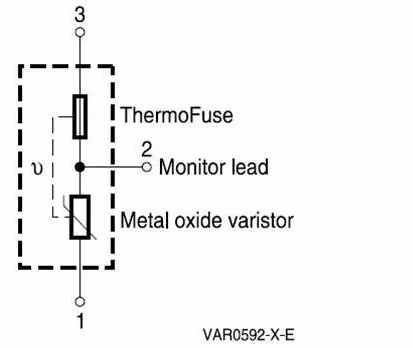

热保护型压敏电阻可以用于基站浪涌保护装置。它采用的是一种集成了压敏电阻和热熔断功能到一个元件中的设计。

   ●  压敏电阻功能用于保护电子设备应对电压浪涌

   ●  热熔断功能用于将负载的压敏电阻与电路断开

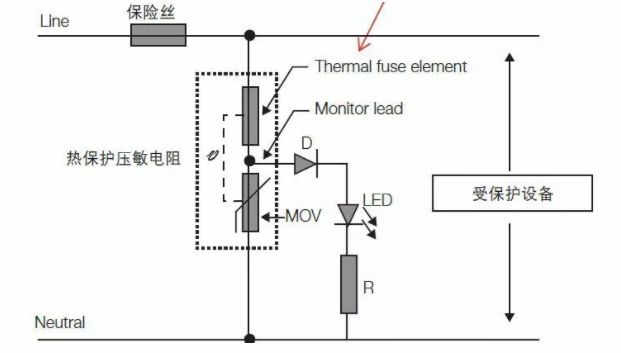

典型电路图

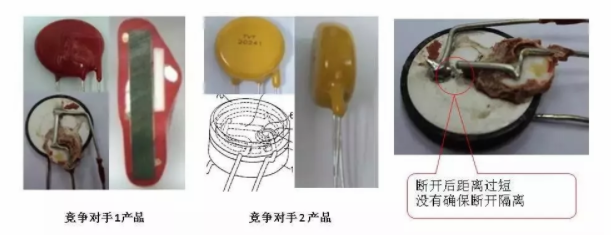

目前市面上热保护压敏电阻采的设计

单一焊线设计

工作原理：

   ● 单一焊线作为热熔丝

   ● 热熔丝熔化后断开连接

优势：

   ● 小尺寸，易安装

劣势：

   ● 可靠性较差

   ● 单一的焊线熔化后有重新造成连接的风险

   ● 断开无法确保

而我们的热保护型压敏电阻采用的是嵌入式设计

工作原理：

   ● 弹簧和焊线同时作为热熔丝

   ● 一旦焊线熔化，弹簧会自动断开连接

优势：

   ● 可靠性高

   ● 弹簧设计将断开距离加大

   ● 确保彻底断开

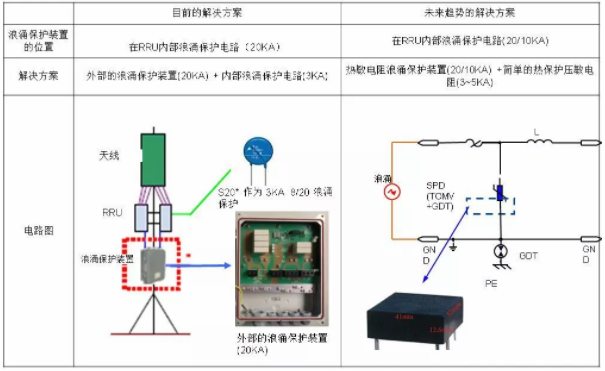

热保护型压敏电阻在RRU的应用

RRU(Remote Radio Unit)即遥控射频单元，习惯称为遥控单元，将基带单元和发射单元分开。与直放站区别是直放站将基站射频信号接收放大再传送出去，但是噪声同时放大，而RRU(射频遥控单元)则不会。

MT系列热保护型压敏电阻特别适用于RRU的电源保护

MT25热保护型压敏电阻可以用于多种浪涌保护装置的模块中

产品特性：

   ● 具有UL1449和UL60691认证的热保护MOV系列，可以直接用于多种浪涌保护装置的模块中

   ● 嵌线技术的嵌入式设计

   ●  浪涌等级 Imax=20kA/15kA, In=10kA

   ●  在过压测试中极限电流为10A

优势：

   ●  热保护断开后可以跟负载并联，并保护起来

   ●  紧凑坚固的设计可以安装至浪涌保护装置模块

   ●  指示功能可以起到一个安全又简单的电路监控功能
