测试交流电压和电流

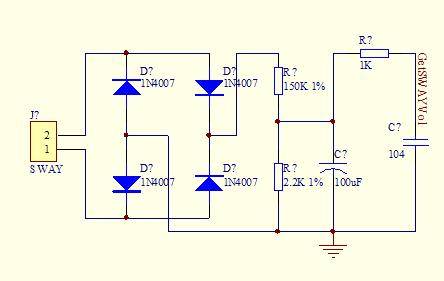

　　这里使用的方法比较简单，先对交流电进行整流，然后对这个纹波很大的直流分量进行分压，最后利用滤波电路将这个纹波去掉，这个电路的纹波实测不会大于50mV。电路图如下：

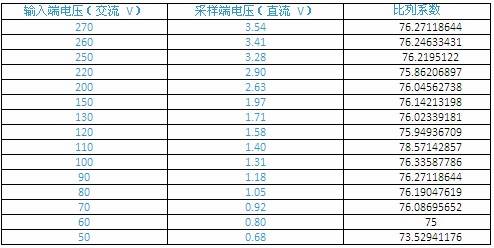

　　下面是测试的实验数据：

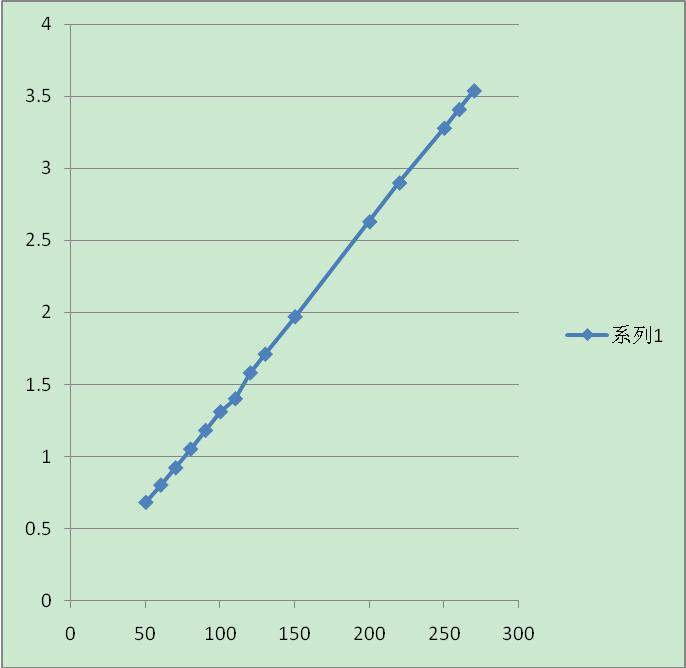

　　平局比例系数为76.04966383，在70V以上，线性是非常好的。下面是根据上面的数据绘制的图：

　　2.使用电流互感器测试交流电流：

　　电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。下图就是所使用的电流互感器。

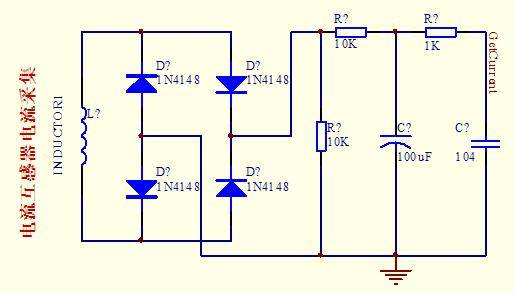

　　将交流电的零线或者火线中的一根，穿过这个电流互感器的小孔，互感器管脚连接一个电阻负载，当电线中有交流电流过大时候，这个电流互感器的电阻两端会形成一个电压，只是这个电压纹波也很大，需要后面整流和滤波。电路图如下图：

　　这里竖着的那个10K电阻相当于采样电阻，电压信号由它反映出来。在实际运行中，220V/40W的用电器运行时，GetCurrent = 0.8V。如果需要比较准确的测量这个交流值应该是能够做到的。
