数字电压表检定的规定

　　检定时，对基本量程应全检，检定点不少于10个；非基本量程取3～5个检定点即可，但要考虑上下限及对应于基本量程最大误差的检定点，选取检定点时要注意量程覆盖。

　　除基本误差外，在标准条件下进行的周期检定还包括稳定性误差、线性误差、分辨力、显示能力、输入电阻、零电流及常模与共模干扰抑制比等。检定新的或修复后的数字电压表时，还应增加一些项目，如电源电压变化的影响、重复性、过载能力等。

　　稳定性误差通过观察被检表在基本量程内的零点和显示满度附近的某一电压时的变化实现。视观察时间的长短，此项检查可确定短期稳定性和长期稳定性。为了检查数字电压表的线性，应在基本量程内均匀选择检定点进行测试。分辨力是被检表测量两个最相邻电压之差的能力，这可用电位差计测基本误差的方法进行测定。显示能力反映被检表能否一点不漏地按要求变化，检定方法为：电压源供出直流电压信号，观察被检表的显示变化。

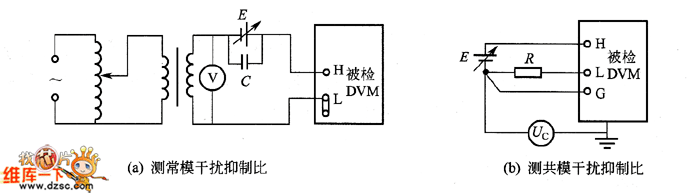

　　抗常模与共模干扰的能力可用图1示出的线路进行测试。图1（a）所示出的是测常模干扰抑制比时的电路图，被检表的输入端接一直流电压E，交流电压从零开始往上调。随着U～逐渐加大，被检表将出现一个明显的△U变化，于是，常模抑制比SMR为

　　图1 抗常模与共模干扰能力的测试线路

　　图中，C用来避免交流在直流电压源内阻上造成压降。改变交流信号源的频率，重复上述测量，则可测出SMR随频率变化的曲线。

　　测共模干扰抑制比的检定线路见图1（b）。在被检表的输人端接一个接近满度值的直流电压E，然后，加人共模电压Uc，并逐步增加Uc，使被检表有一个明显的△Uc变化。于是，共模抑制比为

　　式中 Uc_——直流共模电压；

　　Uc～—— 交流共模电压；

　　△Uc——被检表在共模电压作用下指示的最大变化值。

　　交流共模干扰抑制比与交流干扰信号的频率、相位有关，SMR值应为最不利条件下的测量结果。图中，R为不平衡电阻，取1kΩ。将R串接在被检表高、低端各测一次，取较小的SMR值。

　　整个检定过程应有完整的原始记录，并通过计算式（9－25）和式（9－26）判断被检表是否合格。被检示值的绝对误差△为

　　式中 Ux——被检示值的显示值（读数值）；

　　UN——被检示值的实际值；

　　Um——被检表的满度值；

　　a，b——分别与读数值、满度值有关的误差系数。

　　若式（9－25）和式（9－26）成立，则被检的数字电压表合格；否则，不合格。检定这种仪表的其他规定见《直流数字电压表试行检定规程（JJG 315—1983）》。

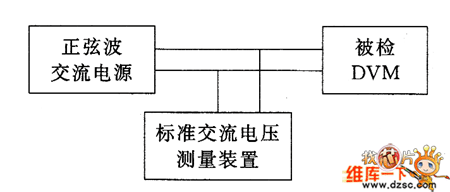

　　顺便提一下，可以用与检定直流数字电压表相类似的方法进行检定交流数字电压表。当然，电源和标准测量装置都应是交流的。图2示出的是检定交流数字电压表的一种线路。

　　图2 检定交流数字电压表的线路
