数字电压表的检定线路

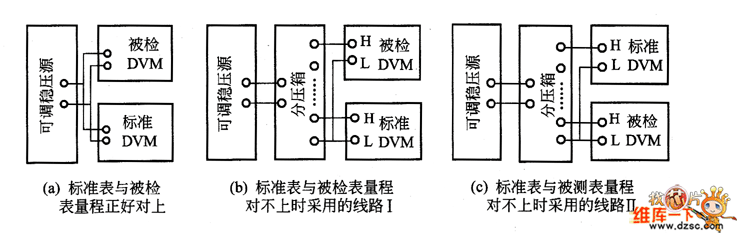

　　图1 直接比较法检定直流数字电压表的三种基本线路

　　图1（b）、（c）示出的是标准表量程与被检表量程对不上时采用的检定线路。设分压箱的分压系数为k，Ux、UN含义同前，则被检表误差为

　　（2）直流电压校准器法检定线路 直流电压校准器法检定线路如图2所示。量程正好对上或对不上时，分别采用图2（a）、（b）两种线路。被检表的误差计算公式与式（9-16）、式（9－17）相同，二者主要区别在于这里的UN为校准器输出的标准电压。

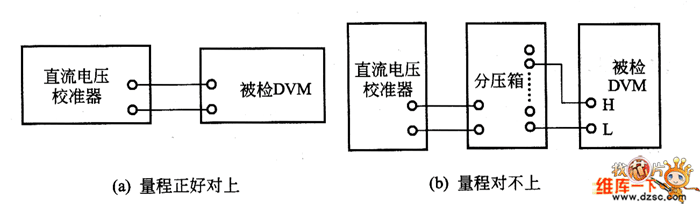

　　图2 直流电压校准器法检定线路

　　（3）直流电位差计法检定线路 直流电位差计法检定线路有两种，一种是采用电位差计检定被检表，其线路如图3所示，被检表的误差γ为

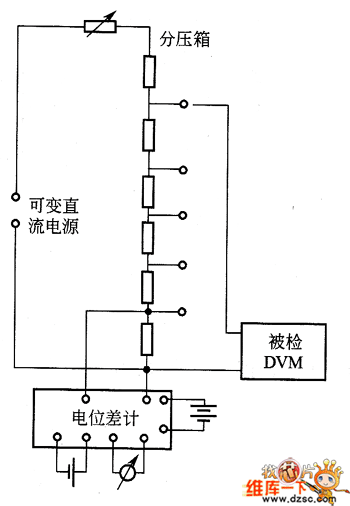

　　图3 电位差计检定被检表的线路

　　式中 Ux——被检表的读数；

　　UN——电位差计输出的标准电压。

　　另一种是采用电位差计与标准分压箱检定被检表，其线路如图4所示，被检表的误差γ为

　　式中 Ux——被检表的读数；

　　UN——电位差计的测定值。

　　注意，采用分压箱扩展量程的诸线路中，被检表、标准表的输入电阻和零电流对分压比的影响都不应超出规定的范围。

　　图4所示电路对电位差计的准确度要求高，若手头没有高等级的电位差计，则可用普通电位差计测多挡分压箱的分压值与标准电池（根据被测电压大小，可使用一支标准电池或由多支标准电池串联组成的电池组）电动势的差值来检定被检表。被检表示值的实际值UN为

　　图4 电位差计与标准分压箱检定被检表的线路

　　式中 k——分压箱分压系数；

　　EN——标准电池电动势值；

　　ΔU——用电位差计测得的分压值与标准电池电动势的差值。

　　只要使△U≤EN，则测试的准确度主要由EN和k决定。这种检定方法对测△U的电位差计要求不高。
