电子电位差计的工作原理

　　电子电位差计尽管型号品种不同，但其测量原理和基本结构基本相似，如图1所示。它由热电偶、测量桥路、放大器、可逆电机、指示记录机构和调节机构、电源等部分组成。

　　（1）测量桥路 电子电位差计中的测量桥路是用来产生直流电压，使之与热电偶产生的热电势相平衡，所以它在仪表中起主要作用。它由桥臂各电阻和稳压电源组成，如图2所示。

　　（2）放大器 电子电位差计中的放大器实际上相当于一个指零仪器，它的作用是将热电偶产生的热电势与测量桥路输出的电势比较后的差值信号进行放大，按一定的比例驱动执行机构（可逆电机）动作，如图3所示。

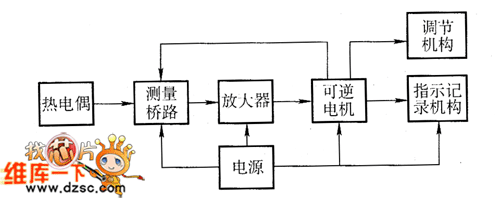

　　图1  电子电位差计原理框图

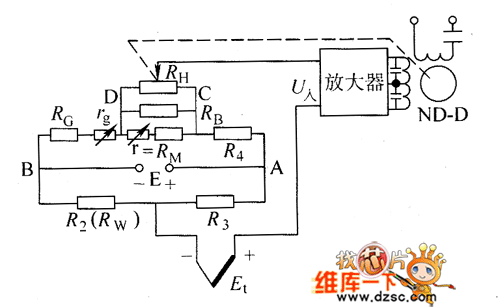

　　图2  测量桥路

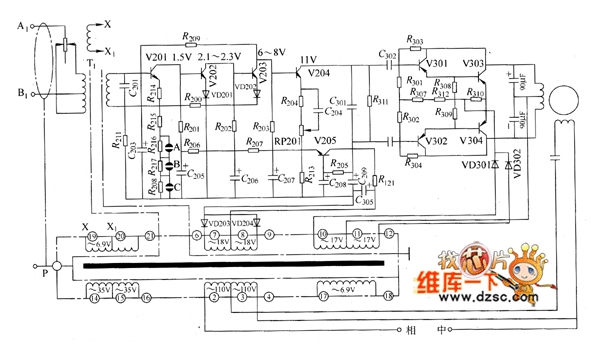

　　图3  放大器电气原理

　　（3）可逆电机 它在电子电位差计中起执行机构的作用，带动滑动触点实现测量桥路的自动平衡，并能带动指针和记录笔动作。

　　（4）指示记录机构 电子电位差计中的指示记录机构可将仪表测得的温度自动记录下来。

　　（5）调节机构 电子电位差计中的调节机构能将温度自动地调节到给定值，实行温度的自动控制。旧式电子电位差计还有工作电流调整机构，用来使桥路工作电流标准化。
