模拟万用表典型电路的工作原理

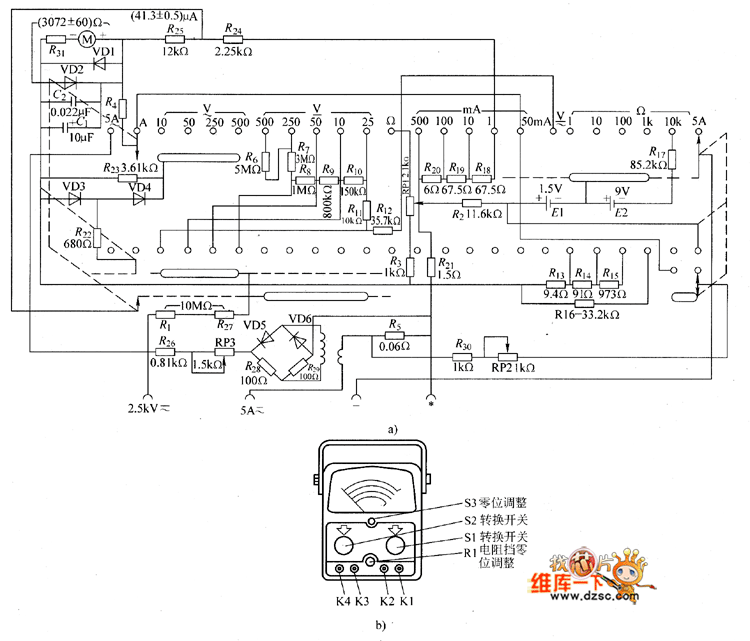

　　图1 500—B型万用表

　　a)工作原理 b)外形

　　使用方法如下：

　　使用前必须调整机械零位，即调节“S3”使表头指针准确地指示在标度尺的零位刻线上，将表笔插入“K1”、10”插孔。

　　1）电压测量：将转换开关“S1”调至电压位置，再将“S2”调至相应的测量挡位，再将测试棒跨接在电路两端，读数见相应的刻度。

　　当测试2500V电压时，测试棒应插在“K1”、“弘”插孔中。

　　2）电流测量：将转换开关“S2”调至“A”位置，再将“S1”调至相应的测量挡位，再将测试棒串接于测试电路，读数见相应的刻度。

　　当测试5A电流时，测试棒应插在“K1”、“‘”插孔中。

　　3）电阻测量：将转换开关“m”调至“Ω∵位置，再将“S1”调至相应的测量挡位，先将测试棒短接，使指针满度偏转，然后调节电位器“，R1”命名指针指示在欧姆标度尺“0Ω”位置上，再断开进行相应的测量：

　　（2）具有一个转换开关的典型电路 图2所示为MF47型万用表，是一只典型的具有一个关转换开关的万用表。

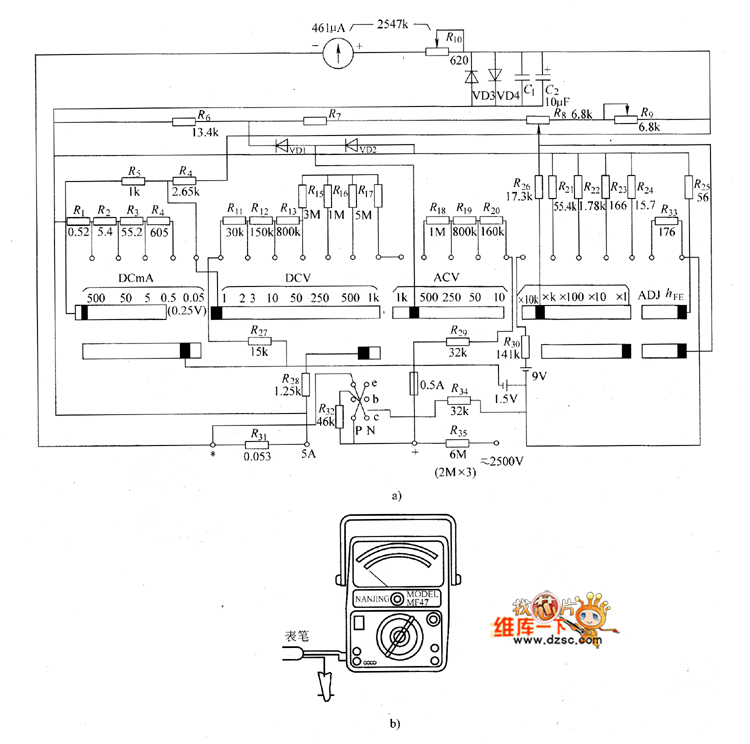

　　图2  MF47型万用表

　　a）工作原理 b）外形

　　这种万用表的使用方法与具有两个转换开关的万用表相似，无需相互调换，只用一个转换开关来调整整个量程。

　　注意：不允许用电阻挡测量电流、电压，以及用电流挡测量电压。不使用万用表时，必须将转换开关调至在高电压挡位上，以防不小心烧坏电表。
