数字电压表的使用

　　数字电压表型号、种类繁多，图1所示为PZ26型数字电压表的前、后面板结构图，PZ26型数字电压表采用了大规模集成电路和3H位双积分A／D转换器，它的体积小、重量轻，便于携带。

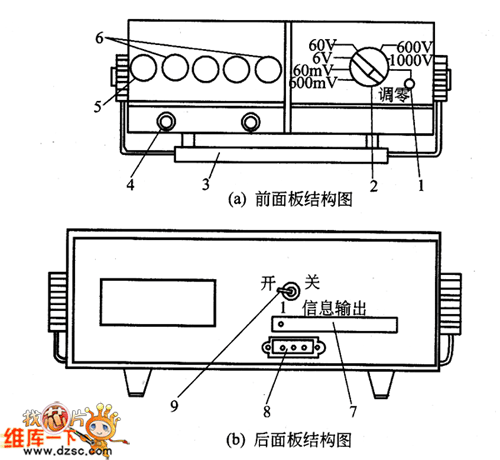

　　图1 PZ26型数字电压表的前、后面板结构图

　　1一调零电位器；2一量程选择旋钮；3一手柄，座一输人插座；5一极性显示；　6一数字显示；7一信息输出插座；8一电源插座；9一电源开关

　　（1）PZ26型数字电压表的技术指标

　　①量程。量程划分及主要技术指标如表1所示。

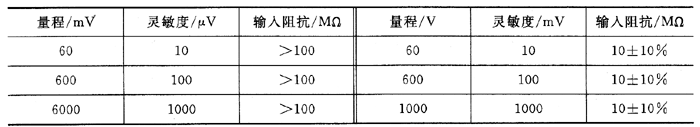

　　表1 量程及主要技术指标

　　在图1（a）所示出的前面板结构中，5为极性显示，其“＋”或“—”表示被测电压的正、负极性。6为数字显示，可显示四位数字，表示被测电压的数值大小，另外还有小数点显示。

　　②显示。最大显示值为±1999，能自动显示极性和小数点。当输入信号超过量程时，首位数字会出现闪烁现象，表示警告过载。

　　③采样速度。采样速度为2～3次／s，每次测量时，被测电压的积分时间为80ms。

　　④温度对误差的影响。当使用温度在（20±5）℃、相对湿度在80％以下时，电压表的误差如表2所示。经一次校正，在30天内使用可保证准确度，在30～90天内使用时，则需加附加误差0.2％。

　　⑤串模干扰抑制能力。对（50±1）Hz的工频及谐波抑制能力大于30dB，但干扰电压峰值不得超过量程。

　　⑥共模干扰抑制能力。当输人端最大有1kΩ失衡，共模干扰直流电压或工频电压不大于250V时，抑制能力大于60dB。

　　⑦过载能力。在1O0OV量程挡可允许过载10％，600V量程挡可允许过载50％，其余60V、6V、600mV、60mV各量程挡均允许超过10倍。

　　在测量中，“—”端对地最大工作电压不得超过250V。

　　（2）PZ26型数字电压表的使用注意事项

　　表2 电压表的基本误差

　　①周围环境需无强电磁场干扰，无腐蚀性气体或杂质，仪表散热孔不受遮蔽，通风良好。

　　②电源接线要正确，红色是相线，黑色是地线，绿色是中线。

　　③接通电源前，将量程选择旋钮置于调零挡，然后接通电源，并预热40min。长期未用或首次使用时应预热1～2h，再调好零位。

　　④将量程选择旋钮置于“校准”，对数字电压表进行预调整和自校。

　　⑤测量中，若首位数字出现闪烁现象，说明输人被测电压过载，应改变量程挡。
