指针式钳形电流表

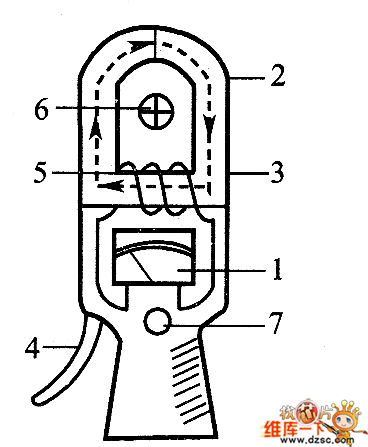

　　图1 交流钳形电流表结构示意图(1-电流表；2-电流互感器；3-铁芯；4-手柄， 5-二次绕组；6-被测导线；7-量程开关 )

　　用来测量交、直流电流的钳形电流表是由电磁系测量机构构成的，如图2所示。在铁芯口中的通有被测电流的导线相当于电磁系测量机构中的固定线圈，在铁芯内部产生磁场。位于铁芯缺口中间的可动铁片受此磁场作用而偏转，从而带动指针指示出被测电流的数值。

　　图2 交、直流钳形电流表结构示意图(1-被测导线；2-可动铁片；3-磁路系统)

　　多用钳形电流表由钳形电流互感器与万用表组合而成。当两部分组合起来时，就是一块钳形电流表。将钳形互感器拨出，将表笔插人仪表上方插孔内，便可作为万用表使用。

　　（2）常用钳形电流表的技术特性 现将几种常用钳形电流表的主要技术特性列于表中。

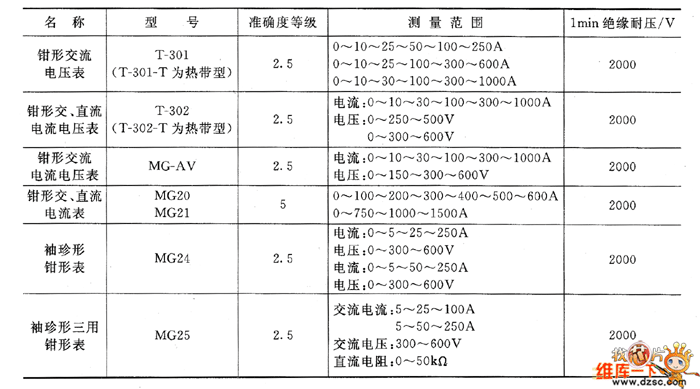

　　表 常用钳形电流表的主要技术特性

　　（3）钳形电流表的使用

　　①钳形电流表准确度等级不高，常用于对测量要求不高的场合。

　　②测量前应根据被测电路的电流大小，选择相应的测量量程；当被测电路的电流难以估算时，应将量程开关置于最大测量量程。

　　③钳形电流表表盘上标尺刻度通常有多条，测量时应对应选择量程开关所置量程的标度尺。

　　④所选的量程应能使指针指示在标度尺刻度的1／2～2／3以上，以减小测量时产生的误差。

　　⑤当被测量频率较低或正弦波有较大失真时，钳形电流表误差较大。

　　⑥当被测电流较小，表头无法显示时，可将被测导线在钳口来回多绕几圈，所测数据只需除以在钳口所绕圈数，就可反映被测电流值。

　　⑦测量完毕后，应将钳形电流表量程开关置于最高测量量程。

　　（4）使用钳形电流表时应注意的问题

　　①由于钳形电流表要接触被测线路，所以测量前一定要检查表的绝缘性能是否良好，即外壳无破损，手柄清洁干燥。

　　②测量时，应带绝缘手套或干净的线手套。

　　③测量时，应注意身体各部分与带电体保持安全距离（低压系统安全距离为0.1／0.3m）。

　　④钳形电流表不能测量裸导体的电流。

　　⑤严禁在测量进行过程中切换钳形电流表的挡位；若需要换挡时，应先将被测导线从钳口退出再更换挡位。

　　⑥严格按电压等级选用钳形电流表。低电压等级的钳形电流表只能测低压系统中的电流，不能测量高压系统中的电流。严禁将钳形电流表用于380V以上电路的电流测量。
