基于LabVIEW的USB实时数据采集处理系统的实现

　　通用串行总线USB（Universal Serial Bus）作为一种新型的数据通信接口在越来越广阔的领域得到应用。而基于USB接口的数据采集卡与传统的PCI卡及ISA卡相比具有即插即用、热插拔、传输速度快、通用性强、易扩展和性价比高等优点。

　　USB的应用程序一般用Visual C++编写,较为复杂,LabVIEW语言是一种基于图形程序的编程语言,内含丰富的数据采集、数据信号分析分析以及控制等子程序,用户利用创建和调用子程序的方法编写程序,使创建的程序模块化,易于调试、理解和维护,而且程序编程简单、直观。因此它特别适用于数据采集处理系统。利用它编制USB应用程序,把LabVIEW语言和USB总线紧密结合起来的数据采集系统将集成两者的优点。USB总线可以实现对外部数据实时高速的采集,把采集的数据传送到主机后再通过LabVIEW的功能模块顺利实现数据显示、分析和存储。

　　1 、USB及其在数据采集设备中的应用

　　USB 自1995年在Comdex上亮相以来,已广泛地为各PC厂家所支持。现在生产的PC几乎都配置了USB接口,Microsoft的Windows 98、NT以及Mac OS、Linux等流行操作系统都增加对USB的支持。USB具有速度快、设备安装和配置容易、易于扩展、能够采用总线供电、使用灵活等主要优点,应用越来越广泛。

　　一个实用的USB数据采集系统硬件一般包括微控制器、USB通信接口以及根据系统需要添加的A/D转换器和EPROM、 SRAM等。为了扩展其用途,还可以加上多路模拟开关和数字I/O端口。系统的A/D、数字I/O的设计可沿用传统的设计方法,根据采集的精度、速率、通道数等诸元素选择合适的芯片,设计时应充分注意抗干扰性,尤其对A/D采集更是如此。在微控制器和USB接口的选择上有两种方式：一种是采用普通单片机加上专用的USB通信芯片;另一种是采用具备USB通信功能的单片机。USB的另一大优点是可以总线供电,在数据采集设备中耗电量通道不大,因此可以设计成总线供电。

　　一个USB设备的软件一般包括主机的驱动程序、应用程序和写进ROM里面的Firmware。Windows98提供了多种USB设备的驱动程序,但还没有一种专门针对数据采集系统,所以必须针对特定的设备编制驱动程序。尽管系统已经提供了很多标准接口函数,但编制驱动程序仍然是USB开发中最困难的一件事。通常采用Windows DDK实现,但现在有许多第三方软件厂商提供了各种各样的生成工具,如Compuware的Driver Works、Blue Waters的Driver Wizard等软件能够轻易地生成高质量的USB驱动程序。单片机程序的编制也同样困难,而且没有任何一家厂商提供了自动生成的工具。编制一个稳定、完善的单片机程序直接关系到设备性能,必须给予充分的重视。以上两个程序是开发者所关心的,而用户却不太关心。用户关心的是如何高效地通过鼠标操作设备,如何处理和分析采集进来的大量数据。因此还必须有高质量的用户软件。用户软件必须有友好的界面、强大的数据分析和处理能力以及提供给用户进行再开发的接口。

　　2、 LabVIEW及其外部动态链接库的调用

　　LabVIEW是美国国家仪器（NI）公司开发的一种基于图形程序的虚拟仪表编程语言,其在测试与测量、数据采集、仪器控制、数字信号分析、工厂自动化等领域获得了广泛的应用。LabVIEW程序称为虚拟仪器程序（简称VI）,主要包括两部分：前面板（即人机界面）和方框图程序。前面板用于模拟真实仪器的面板操作,可设置输入数值、观察输出值以及实现图表、文本等显示。框图程序应用图形编程语言编写,相当于传统程序的源代码。其用于传送前面板输入的命令参数到仪器以执行相应的操作。LabVIEW的强大功能在于层次化结构,用户可以把创建的VI程序当作子程序调用,以创建更复杂的程序,而且,调用阶数可以是任意的。 LabVIEW这种创建和调用子程序的方法使创建的程序模块化,易于调试、理解和维护。LabVIEW编程方法与传统的程序设计方法不同,它拥有流程图程序设计语言的特点,摆脱了传统程序语言线形结构的束缚。LabVIEW的执行顺序依方块图间数据的流向决定,而不像一般通用的编程语言逐行执行。在编写方框图程序时,只需从功能模块中选用不同的函数图标,然后再以线条相互连接,即可实现数据的传输。

　　LabVIEW虽有接口卡的驱动和管理程序,但主要是针对NI公司自己生产的卡。对于普通的I/O卡,还不能直接被LabVIEW所应用,必须采取其他方法。其中可以用LabVIEW的 PortIn和PortOut功能,但此法应用简单,无法实现较复杂的接口功能。而采用动态链接库,可以根据具体需要编写适当的程序,灵活利用 LabVIEW的各项功能。用户可以自己编写DLLs实现LabVIEW与硬件的链接。用VC++6.0编制动态链接库,首先生成DLL框架, AppWizard将自动生成项目文件,但不产生任何代码,所有代码均需用户自己键入。DLL需要的文件有：①h函数声明文件;②c源文件;③def定义文件。H文件的作用是声明DLL要实现的函数原型,供DLL编译使用,同时还提供应用程序编译使用。C文件是实现具体文件的源文件,它有一个入口点函数, 在DLL被初次调用的运行,做一些初始化工作。一般情况下,用户无须做什么初始化工作,只需保留入口点函数框架即可。def文件是DLL项目中比较特殊的文件,它用来定义该DLL项目将输出哪些函数,只有该文件列出的函数才能被应用函数调用。要输出的函数名列在该文件EXPORTS关键字下面。

　　3、 基于AN2131Q的单光子采集系统

　　该采集系统由笔者自行开发并用于单光子计数种子活性快速检测仪中。它主要由将光子信号转为电信号的光电倍增管（PMT）及其辅助电路和基于AN2131Q的 USB采集卡组成。PMT及其前置放大器、放大器、甄别器等辅助电路能将微弱的光子信号转换为15ns的标准TTL脉冲信号,脉冲信号经过分频处理后再被 USB采集,USB将采集的结果实时地传给主机处理。

　　3.1 USB采集卡的硬件组成

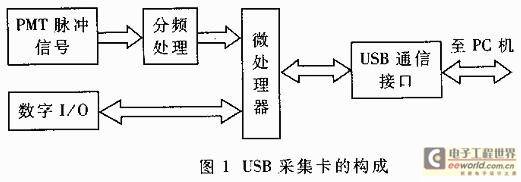

　　该采集卡由微控制器、USB通信接口、主机以及数字I/O端口组成,如图1所示。

　　笔者设计了一种同步传输方式的单片方案,应用了内置微处理器的USB设计——EZ-USB AN2131Q。它是Cypress公司的一种内嵌微控制器的80脚USB芯片,包含三个8位多功能口,8位数据端口,16位地址端口,二个USB数据端口,二个可定义16位的定时/计数器和其他输入输出端口。其采用一种基于内部RAM的解决方案,允许客户随时不断地设置和升级,不受端口数、缓冲大小和传输速度及传输方式的限制。片内嵌有一个增强型8051微控制器,其4个时钟的循环周期使它比标准8051的速度快3倍。采用同步传输方式将单片机的计数值实时传送给主机,而主机对计数器的控制信号则采用块传输方式传送。EZ-USB是Cypress公司推出的USB开发系统,它为USB外设提供了一种很好的集成化解决方案。EZ-USB在其内核已做了大量繁琐的、重复性的工作,这样就简化了开发代码,进而缩短了开发周期。此外,开发商还提供了配套的开发软件（包括编译软件uVision 51、调试软件dScope 51、控制软件EZUSB Controll Panel）以及驱动程序GPD（General Purpose Driver）接口,以便于用户进行开发使用。[page]

　　3.2 USB采集卡的软件构成

　　在USB 的Firmware中,采取同步传输（Isochronous Transactions）和块传输（Bulk Transactions）两种传输方式。同步方式用来实时传送采集的数据,块传输主要用来传输主机命令信号和USB的状态信息。块传输中利用端点（Endpoint）2。两种传输方式的核心中断程序如下：

　　void ISR_Sutok(void)interrupt 0 //块传输方式

　　{

　　//initialize the couters in the 8051

　　TMOD=0x05;

　　TCON=0x10;

　　TH0=0;

　　TL0=0;

　　Thb=0,

　　TH0=0;

　　TL0=0;

　　thb=0;

　　EZUSB_IRQ_CLEAR（）;

　　USBIRQ=bmSUTOK; //Clear SUTOK IRQ

　　}

　　void ISR_Sof(void)interrupt 0 //同步传输方式

　　{

　　if(TCON&0x21){ //Deal with the counter overflow

　　TH0=0;

　　Tl0=0;

　　THB++;

　　TCON&=0xdf;}

　　IN8DATA=TH0; //3 Bytes counter result

　　IN8DATA=TL0;

　　IN8DATA=THB;

　　EZUSB_IRQ_CLEAR（）;

　　USBIRQ=bmSOF; //Clear SOF IRQ

　　}

　　在LabVIEW 应用程序中设计了一Usb.dll文件作为LabVIEW与USB的驱动程序。由于EZ-USB开发系统中已经提供了底层驱动程序（GPD）接口函数,用户只需调用这些函数即可与USB设备连接。因此在DLL的编制中只需调用它提供的函数,大大节约了开发时间,提高了开发速度。创建的Usb.dll文件中包含了如下五个输出函数,功能说明如表1所示。

　　表1 Usb.dll包含函数的功能说明

Control  主机对USB设备的控制
ReadResult  获取USB发送到主机的数据
StartIsoStream  启动设备的同步传输流
StartThread  得到标准设备的设备描述符
StopThread  关闭设备的同步传输流

　　其定义如下：

　　LPSTR_declspec(dllexport)_stdcall Control(int input);

　　int_declspec(dllexport)_stdcall ReadResult(void);

　　int_declspec(dllexport)_stdcall StartIsoStream(void);

　　int_declspec(dllexport)_stdcall StartThread(void);

　　int_declspec(dllexport)_stdcall StopThread(void);

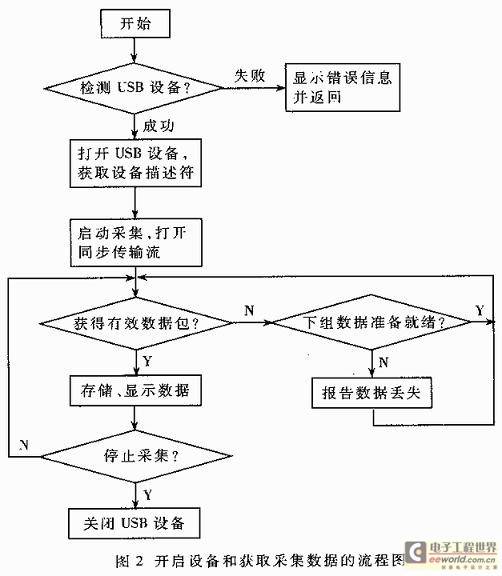

　　开启设备和获取采集数据的过程如图2所示。它的主要功能有：开启或关闭USB设备、检测USB设备、设置USB数据传输管道（pipe）和端点（endpoint）、实时从USB接口采集数据、显示并分析数据。[page]

　　图2 开启设备和获取采集数据的流程图

　　程序在VC++6.0环境下编制成功后自动生成DLL文件。调用时,在框图程序窗口打开FunctionPalette（功能模板）,在Advanced模块包含有对库函数的调模块,即CallLibraryFunction。把编写好的DLLs放在当前目录或特定目录下。在功能模板放置函数调用模块,然后选Configure,出现对话框。根据LabVIEW与DLLs的参数对应关系填写好DLL文件的路径（DLL文件不在当前目录下）、被调用函数名、参数的类型及返回类型。需要注意的是,当调用多个函数时要分别填写参数的个数和对应的类型,而且在调用过程中应保持数据位的一致。填好选择OK按钮后, LabVIEW将自动生成各参数的入口及出口状态,这样就实现了LabVIEW与DLLs的调用。

　　通过上述方法成功实现了 LabVIEW与USB驱动程序的数据交换,从而实现了以LabVIEW为应用程序的USB实时采集处理系统。将USB采集卡增加A/D或D/A并对电路作相应的改动后,即可实现传统采集卡的所有功能。很明显,这种集成了USB接口优点和LabVIEW图形化编程语言的采集处理系统与传统采集卡相比具有不可比拟的优势,不仅性价比高、通用性高、易于开发、数据处理简单,且可以大大缩短开发时间。
