天准影像测量仪IC卡测量解决方案

基本测量原则

1.必须使用镜头的最大倍率测量；

2.对于白色的IC卡，推荐使用表面光源的最内两环进行照明，亮度调节要合适，保证卡面成像纹理最多；

3.测量厚度时，需要使用相同材质的物体放在下方作为测量基准，进行相对高度测量。（使用相同材质作为基准，可以提高测量精度）

卡槽测量流程

1.镜头调节到最大倍数：

2.使用表面光源的最内侧两环进行照明：

3.选择三个测量位置，如下图所示，使用自动聚焦点在这三个位置各自测量一个点：

4.测量各个点间的距离

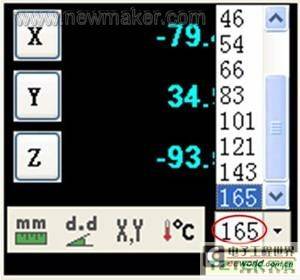

5.输出“距离”基元的Z数据属性

卡厚测量流程

1.需取一张相同材质的卡片置于待测卡片下方
