“SPC统计分析”在自动影像测量仪中的应用

SPC即统计过程控制（Statistical Process Control），SPC主要是指应用统计分析技术对生产过程进行实时监控，科学的区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警，以便生产管理人员及时采取措施，消除异常，恢复过程的稳定，从而达到提高和控制质量的目的。

在生产过程中，产品的加工尺寸的波动是不可避免的。它是由人、机器、材料、方法和环境等基本因素的波动影响所致。波动分为两种：正常波动和异常波动。正常波动是偶然性原因（不可避免因素）造成的。它对产品质量影响较小，在技术上难以消除，在经济上也不值得消除。异常波动是由系统原因（异常因素）造成的。它对产品质量影响很大，但能够采取措施避免和消除。过程控制的目的就是消除、避免异常波动，使过程处于正常波动状态。

SPC技术原理

SPC是一种借助数理统计方法的过程控制工具。它对生产过程进行分析评价，根据反馈信息及时发现系统性因素出现的征兆，并采取措施消除其影响，使过程维持在仅受随机性因素影响的受控状态，以达到控制质量的目的。当过程仅受随机因素影响时，过程处于统计控制状态（简称受控状态）；当过程中存在系统因素的影响时，过程处于统计失控状态（简称失控状态）。由于过程波动具有统计规律性，当过程受控时，过程特性一般服从稳定的随机分布；而失控时，过程分布将发生改变。SPC正是利用过程波动的统计规律性对过程进行分析控制的。因而，它强调过程在受控和有能力的状态下运行，从而使产品和服务稳定地满足顾客的要求。

实施SPC分为两个阶段，一是分析阶段，二是监控阶段。分析阶段首先要进行的工作是生产准备，即把生产过程所需的原料、劳动力、设备、测量系统等按照标准要求进行准备。监控阶段的主要工作是使用控制用控制图进行监控。在工厂的实际应用中，对于每个控制项目，都必须经过以上两个阶段，并且在必要时会重复进行这样从分析到监控的过程。

SPC测量实例

以天准自动影像测量仪为例，介绍一个具体的SPC实例。首先打开天准自动影像测量仪Vispec软件，对工件测量100次。

1. 点击主工具栏中的“SPC”图标，弹出SPC主界面；

2. 点击“载入样本”，选择Output目录，打开例如“2008-5-17”子目录，选择数据文件；

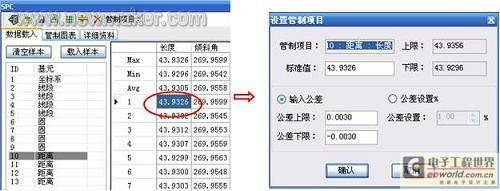

3. 在右侧的数据列中双击需要管制的数据项，弹出“设置管制项目”对话框；

4. 输入标准值和公差范围；

5. 重复3-4步，添加多个管制项目；

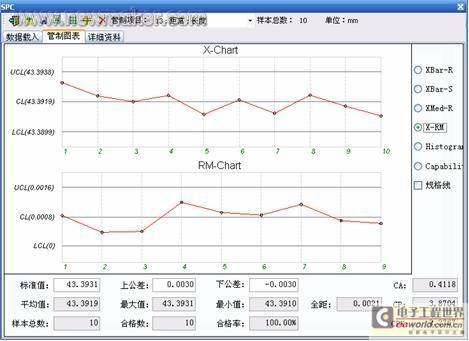

6. 切换到“管制图表”，可以查看XBar-R、XBar-S、XMed-R、X-RM等管制图表。
