德州仪器自动体外除颤器(AED)解决方案

　　大多数自动体外除颤器(AED)都是高度复杂的微控制器设备，它们可以监控对生命有威胁的心跳律动、评估并自动治疗病人。它捕获治疗电极发出的ECG信号，运行ECG分析算法以识别可电击复律，并建议操作员是否需要除颤。自动体外除颤器设计方案的关键何在？本文将给你答案。

　　大多数自动体外除颤器(AED)都是高度复杂的微控制器设备，它们可以监控对生命有威胁的心跳律动、评估并自动治疗病人。它捕获治疗电极发出的ECG信号，运行ECG分析算法以识别可电击复律，并建议操作员是否需要除颤。基本除颤器包含高压电源、存储电容器、可选电感器和患者电极。它能在存储电容器中产生电荷，形成潜在电流。电压越高，可能形成的电流就越大。AED输出音频指令和可视提示。在典型的除颤顺序中，AED提供语音提示来指导用户连接患者电极，然后开始获取ECG数据。如果AED分析患者的ECG并探测到可电击复律，电容器将会充电，其中
Wc = 1/2CV^2c；而电容器电压 Vc(t) = Vc(0)e–t/RC，同时 R = R(lead) <<
R(chest)。按下电击按钮提供高压脉冲时，电流将开始流经身体以去极化大部分心肌细胞，从而重建协调收缩和正常心率。电流量由电容器和身体阻抗确定。许多管辖区域还要求AED对心脏停搏的场景进行录音，以供事后分析。所有AED均包括一种存储和检索病人ECG模式的方法。AED
的前端信号来自于放置在病人身上的ECG电极，这要求仪表放大器放大其非常轻微的振幅<10mV).

　　Targeted instrumentation amplifiers would be designed to have:

　　感应0.1mV至10mV轻微振幅信号的能力

　　极高输入阻抗(>5MO)

　　极低的输入漏电流(<1uA)

　　平坦的频率响应0.1Hz至100Hz

　　高共模抑制比(CMRR)(>100dB)

　　AED的另一个输入是用于录制来自场景的音频的麦克风。ECG和麦克风输入均被DSP数字化和处理。大多数AED设计使用16位处理器，因此，可与16位ADC 配合使用以数字化ECG和语音输入。放大的ECG信号的带宽为0.1Hz至100Hz，需要最低50dB的SNR。录音/回放信号一般带宽为8kHz，需要最低65dB的SNR。麦克风输入也需要被放大最高40dB的可编程增益。AED具有合成音频指令，音量控制输出连接至耳机扬声器或8Ω扬声器。TLV320AIC20 简化了前端数字化过程，因为它集成了2个ADC、2个DAC、1个麦克风放大器、1个耳机驱动器和1个具有音量控制的8Ω驱动器；而且它可以与DSP进行无缝连接。

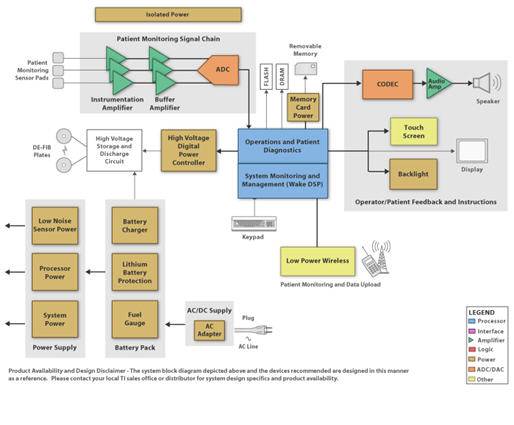

TI自动体外除颤器(AED)解决方案方框图。
