高性能低功耗性价比全都要，POCT设备升级怎么搞？用i.MX 8M Mini，就对了！

成功案例

即时检测（Point of Care Testing, POCT）是一种在采样现场进行的、利用便携式分析仪器及配套试剂快速得到结果的检测方式。随着POCT技术愈发成熟，被广泛应用于临床检验、检验检疫、传染病监测、应急反恐、慢性病监测、食品安全、毒品检验、灾害医学救援等公共卫生领域。近些年POCT市场规模快速扩大，对行业技术平台更新与升级的要求也很高。

研华基于NXP i.MX8M Mini 处理器开发的ROM-5721 SMARC核心模块，兼顾性能、功耗与性价比，是POCT设备理想的升级方案。

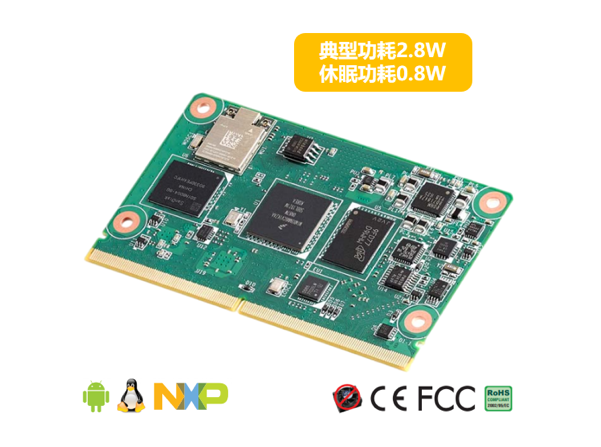

基于NXP i.MX8M Mini 处理器开发的ROM-5721 SMARC核心模块

POCT设备设计难点

国内某大型医疗设备企业，是国内重要的头部POCT设备商之一，为实现旧产品升级换代，规划新式便携式POCT设备。

客户设备为便携式，设备内部电池供电，需要持续48小时待机或连续测试50个标本的能力，因此对主控板的功耗有着极高的需求；另外，该设备拥有较多的外设，需要能够提供丰富I/O接口的平台；且客户还需要一系列的功能定制需求，如产品远程OTA升级、启动时长优化、以太网功能设置、超低功耗休眠模式、屏幕唤醒等功能。除此之外，由于行业的特殊性，客户对主控板的成本预算有限。

 面临的挑战

• 实现设备待机48小时或连续测试50个标本的超低功耗方案


• 在Android操作系统下多种软件定制功能的实现

• 方案成本考量，要求高性价比

• 医疗长生命周期供货

研华解决方案

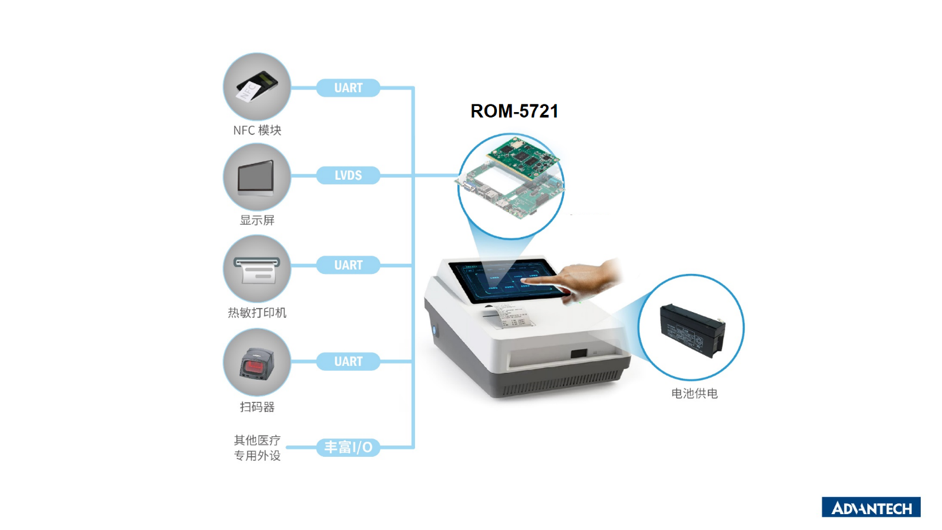

研华ROM-5721 POCT应用场景图

硬件方案

研华ROM-5721 SMARC 2.1核心模块，基于全新NXP i.MX8M Mini高效能Arm平台，内置4个Arm Cortex-A53主频1.8GHz内核，同时拥有1个Arm Cortex-M4内核，可处理实时控制程序。

并且ROM-5721拥有丰富的I/O扩展接口，包括4个USB、4个ART、4个I2C、2个I2S、2个SPI、1个PCIe、12个GPIO等，满足客户应用的外设需求。并且研华技术团队还针对客户的软件功能需求，进行了快速及时相应，帮助客户全面测试评估该产品性能、功能及功耗数据。

Android/Linux下休眠（suspend）及唤醒方案

很多客户有误解，以为LCD背光关掉了，就进入休假模式了，其实这是假休眠，因为CPU等主要的器件都是在运行中，功耗减低有限。

真正的休眠，就是系统要进入Suspend Mode。研华的ROM-5721核心模块，经过测试，进入Suspend模式后，功耗仅为0.8W，成功解决客户担心的便携设备待机时长问题。

此外，在进入Suspend后再唤醒，需要保证USB, LAN，UART等接口的数据恢复，这也给软件代来了很大的挑战。研华的软件团队，则能在此协助客户克服唤醒后的数据恢复要求。

底板的开发设计服务

在开发设计中，研华还为客户载板设计提供参考服务，提供研华标准评估板原理图、设计指南与检查表来协助客户载板开发。除了设计文档外，研华还提供分享包括收发器和发射器IC推荐选项在内的设计参考。客户完成载板原理图后，研华还会帮助客户进行审查，提出载板设计的相关建议，帮助客户产品快速上市。

另外该产品提供10年以上的供货生命周期，且极具性价比。由于该产品能够满足医疗客户需求，最终赢得了客户合作。

ROM-5721产品特性

• NXP Arm Cortex-A53 i.MX8M Mini Quad/Dual，主频高达1.8GHz

• 1x Arm Cortex-M4内核

• 板载LPDDR4与eMMC

• 1x 4 lane MIPI-CSI，1x 双通道LVDS或1x Display Port

• 丰富的I/O接口：4x USB2.0，1x USB 2.0 OTG，4x UART，4x I2C，12x GPIO，1x PCIe2.0，1x Gigabit LAN

• 典型功耗2.8W，休眠功耗0.8W

• 支持Yocto Linux 和 Android
