基于DSP和CPLD的低功耗多路数据处理系统

引言

　　随着电子技术的应用和发展，数字信号处理内容日益复杂，同时，很多情况下要求整个系统具有低功耗的特点。为满足这种要求，DSP芯片设计技术也在向低功耗、高性能的方向发展。从处理速度来看，TMS320VC5502的运算能力已经达到了600MMACS，即每秒钟可以完成6亿次乘加运算。从功耗来看，TMS320VC5502内核电压只有1.26V，整个芯片的功耗也大大降低了。本文介绍了基于TMS320VC5502和CPLD XC95144的低功耗多路数据处理系统。

　　模拟信号的输入经过50Hz陷波电路(滤除工频干扰)和信号预选频电路。经过预处理的模拟信号作为ADC的模拟输入进行A/D变换，最后由DSP实现对数字信号的滤波处理。将CPLD和DSP技术相结合，利用CPLD编程的灵活性，来控制6路ADC的启动和停止，简化了整个硬件电路的设计，达到动态地选择采样通道的目的。同时将DSP处理后的数据发送到PC ，在PC上利用MATLAB和VC等工具对处理后的数据进行后端分析。本文主要介绍基于低功耗TMS320VC5502和CPLD的前端数据采集和处理系统。

ADS7805简介

　　ADS7805是一款具有16位量化精度的A/D转换芯片。它的基本组成结构包括16位精度的基于电容网络的逐次逼近型ADC、采样保持电路、时钟、对微处理器的接口和三态输出。ADS7805的最高采样速率为100kHz，模拟信号输入范围为-10V~+10V，5V单电源供电，最大耗散功率为100mW。

　　ADS7805为5V单电源供电，输出的数据位为‘1’时，电平值为5V，而DSP芯片的I/O电压采用的是3.3V逻辑电平，因此，还需要在ADS7805的数据输出端加上电平转换芯片，设计时选用了74ALVC164245，它可以将5V电平转换为3.3V，也可以将3.3V转换为5V。

硬件接口电路设计

　　从硬件角度来看，DSP完成滤波运算的核心工作，而整个系统的控制核心是CPLD，DSP对6路A/D采样的操作是由CPLD产生控制信号，控制着ADS7805的采样触发信号、6个ADC的复用和解复用，以及5V转3.3V电压转换芯片74ALVC164245的选通等。CPLD和DSP的时钟输入采用30MHz有源晶振。CPLD、DSP、ADC和电平转换芯片之间的接口电路如图1所示。

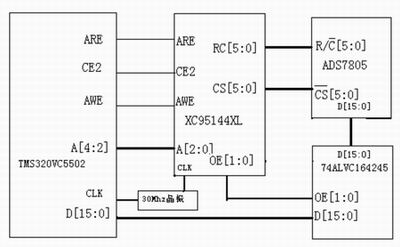

图1 DSP、CPLD与ADC接口电路图

　　DSP利用片选信号、地址信号、读写使能信号向CPLD发出指令，CPLD根据DSP的指令向6个ADS7805发出控制信号，启动芯片进行采样并控制DSP完成对数据的读取。由于ADS7805输出的数据要通过电平转换芯片，CPLD还需要控制74ALVC164245芯片的选通和转换，就是图1中的OE[1:0]信号。因此，DSP必须向CPLD提供的控制信号包括CE2片选信号、ARE读使能信号和AWE写使能信号，当DSP读取A/D转换数据的时候，选通74ALVC164245进行电平转换，当ADC对模拟信号进行A/D转换时，不使能164245芯片，以免造成多路数据引起的数据总线冲突。由于有6个ADS7805，所以至少需要分配3根地址线信号(一般选为最低3位地址线引脚)区分这6个ADS7805，但3根地址线信号实际上可以用来表示8个地址，剩余的2个地址也可以利用起来，例如，对剩余的2个地址中的一个进行读操作可以视为DSP发出命令，用以启动ADS7805，这样就可以省去DSP和CPLD之间AWE信号的连接了。CPLD需要提供给ADS7805的信号包括片选信号CS[5:0]和数据读取/启动转换信号RC[5:0]，此外，CPLD还要提供电平转换芯片的片选信号，并且需要接入一个时钟信号，用来给CPLD提供时序逻辑的同步时钟信号。

CPLD程序设计

　　根据ADS7805的工作原理和DSP读写特性，对CPLD进行编程来实现DSP对6个ADS7805的分时读取操作以及启动ADS7805的转换。

　　整个程序采用Verilog HDL语言设计。为了便于测试，增加了一个FLAG标志信号，当FLAG为低的时候，说明DSP正在读取ADS7805转换过的数据。当FLAG为高的时候，说明ADS7805正在进行新一轮的转换。程序设计的重点在于启动ADS7805的新一轮采样，而ADS7805启动采样需要CS和RC同时为低且保持40ns。当DSP读完6个ADC的数据后就要启动新一轮采样。当对第6个ADS7805的读取操作完成后，FLAG标志位被拉高并利用计数器进行记时，输入的时钟频率是30MHz。因此需要让RC[5:0]和CS[5:0]输出信号至少保持2个时钟周期的低电平才能成功地启动下一次A/D转换。根据系统的要求，CPLD程序主要分3个always块。
