基于DSP的红外双视场调焦系统设计

　　双视场红外光学系统能够同时提供两幅不同放大率、不同视场的图像，系统中的大视场分辨率较低，用于在大范围内搜索目标；小视场分辨率较高，用于对具体目标进行识别、分析和确认。因此红外双视场系统广泛地应用在机载、车载等光电侦察设备中。本文根据双视场红外光学系统的工作特点和技术要求，设计了一套基于DSP的光学镜头调焦系统。应用光机电一体化设计思想，通过沿轴平行移动光学镜组的方式实现大小视场快速切换及调焦的功能。

　　1 调焦系统方案设计

　　1．1 调焦方式的选择

　　 常见的双视场变焦系统分为两类：光学镜组移入移出切换式变焦系统和双位置变焦系统。切换式变焦系统需要将部分透镜插入到适当的位置改变光学系统的焦距，因此横向尺寸较大。双位置系统则是通过改变透镜组轴向距离而改变系统的焦距，可有效减小系统的体积，并且可同时实现视场切换和精密调焦的功能。

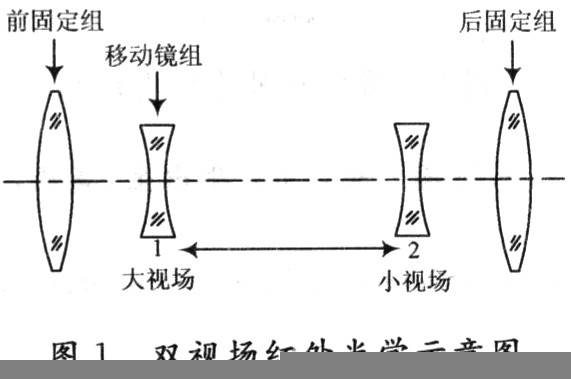

　　 考虑到整体系统对质量、空间尺寸等方面的要求，采取沿轴平行移动光学镜组的双位置变焦系统。双位置变焦系统由前固定组、移动镜组和后固定组组成，其工作原理如图1所示，移动镜组在1位置时系统处于短焦距(大视场)状态，在2位置时系统处于长焦距(小视场)状态。

　　1．2 调焦运动系统设计

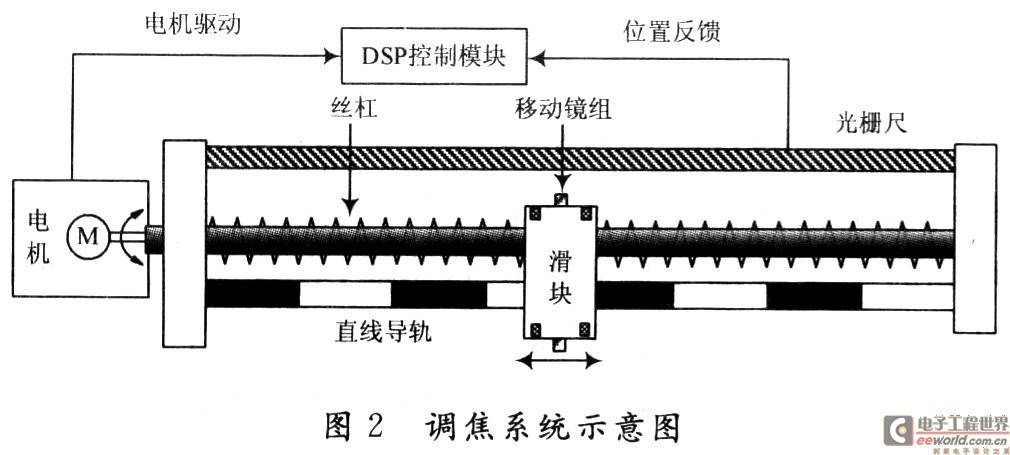

　　 整个调焦运动系统由DSP控制模块为核心的一个闭环控制系统组成，其系统示意如图2所示，主要由以下几部分组成：DSP控制模块、伺服电机、丝杠、滑动模块、精密直线导轨、直线光栅尺等。DSP模块在接受上位机的控制指令后控制电机转动，通过丝杠导轨运动机构将电机旋转运动变为移动镜组的轴向直线运动，直线位光栅尺检测镜组滑动的当前位置并反馈给DSP控制模块，DSP控制模块将移动镜组的当前位置与系统的给定位置比较，进一步控制电机带动镜组沿轴向运动，直至移动镜组到达系统给定的位置。

　　2 调焦系统硬件设计

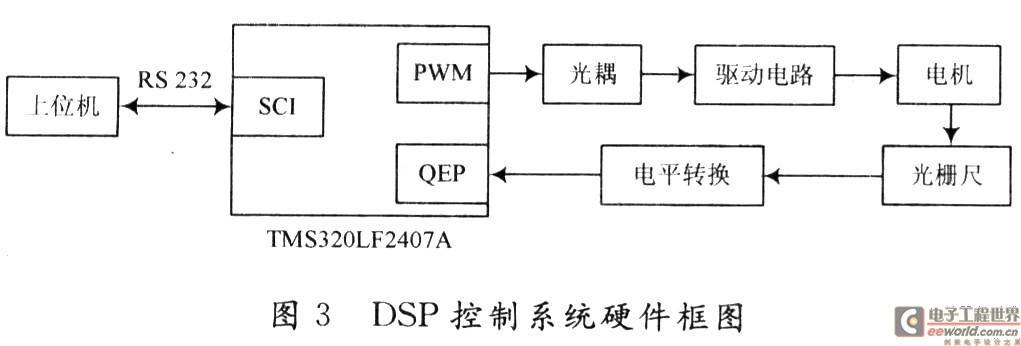

　　 调焦系统硬件电路以DSP控制器为核心，TMS320LF2407A是一款16位定点数字信号处理器，它集高速数字信号处理能力及适用于电机控制的优化外围电路于一体，为电机控制提供了一套同时具备高精度和高性能的数字解决方案。控制系统外围电路部分的设计围绕着TMS320LF2407A展开，主要由以下基本部分组成：与上位机的串行通信接口电路，功率驱动电路，位置检测电路等。控制系统框图如图3所示。

　　2．1 SCI串行通信电路

　　 本系统通过TMS320LF2407A芯片集成的串行通信模块SCI可以实现DSP与上位机之间的通信，电路采用了符合RS 232标准的MAX232驱动芯片。上位机向DSP控制模块发送控制指令，DSP系统响应上位机的控制指令，计算出移动镜组的给定位置，控制电机运动来完成系统调焦，同时向上位机返回调焦控制系统当前工作状态。

　　2．2 位置检测电路
