LED显示屏主要信号介绍

    首先弄清楚LED显示屏各种信号的走向， led显示屏系统框图如图1所示。

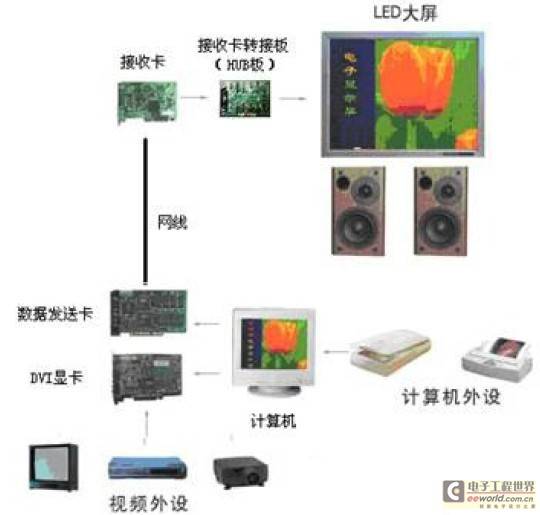

图1 LED显示屏系统框图

　　由图1，可以分析出，LED显示屏由数据采集系统，控制系统，以及显示系统3个部分组成。数据信号的走向为：外设—计算机—DVI显卡—数据发送卡—数据接收卡—HUB转接板—显示屏。

　　实际情况是，HUB转接板作为数据传输的最后一环，所有的信号都可以HUB转接板在找到。HUB转接板是将控制板发出的信号分成若干个支流的卡板，也叫做分线板。一般情况下，根据LED电子屏本身模组纵向数量决定的。图2 为HUB转接板。

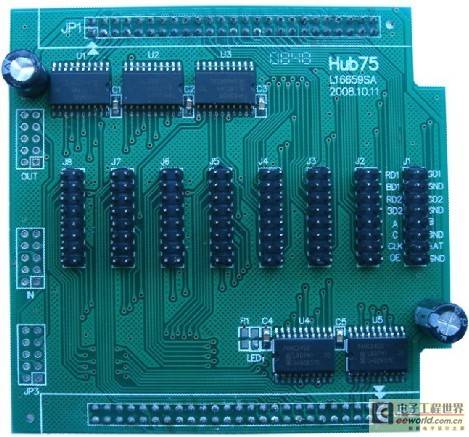

 图2 HUB转接板

　　从图2中可以清楚地看到显示屏包含的各种信号。信号从HUB板出发，通过排线接到单元板或者模组上，完成数据的传输。除了数据信号是串行传输之外，其它信号都是并行传输。现在将各种信号作用分析如下。

　　CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。

    STB锁存信号：当一路数据传输完毕时，STB锁存信号有效，将移位寄存器内的数据锁存，并将其数据内容通过驱动电路点亮LED显示出来。但由于驱动电路受EN使能信号控制，其点亮 的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。

    EN使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
　　
    颜色数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
　　
    ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最低位，如果用二进制表示ABCD信号控制最大范围是16行（0000-1111），1/4扫描中只要AB信号就可以了，因为AB信号的表示范围是4行（00-11）。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
