LED散热解决方案

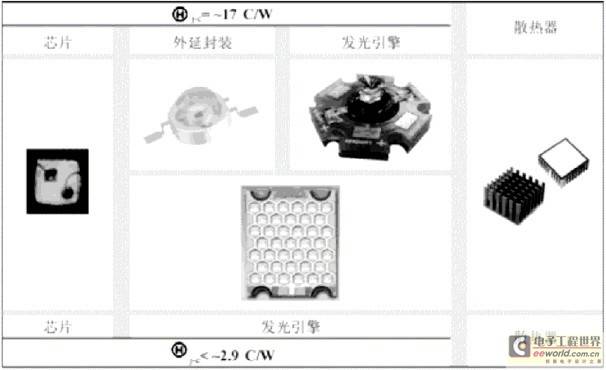

　　LED铝基板设计选择

　　LED线路设计为了更好的解决散热问题，LED和有些大功率IC需要用到铝基线路板。

　　铝基板pcb由电路层（铜箔层）、导热绝缘层和金属基层组成。电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm；导热绝缘层是PCB铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。IMS-H01、IMS-H02和LED-0601等高性能PCB铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电气绝缘性能；金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔、冲剪及切割等常规机械加工。工艺要求有：镀金、喷锡、osp抗氧化、沉金、无铅ROHS制程等。

　　基材：铝基板产品特点：绝缘层薄，热阻小；无磁性；散热好；机械强度高产品标准厚度：0.8、1.0、1.2、1.5、2.0、2.5、3.0mm铜箔厚度：1.8um35um70um105um140um特点：具有高散热性、电磁屏蔽性，机械强度高，加工性能优良。用途：LED专用功率混合IC（HIC）。

　　铝基板是承载LED及器件热传导，散热主要还是靠面积，集中导热可以选择高导热系数的板材，比如美国贝格斯板材；慢导热或散热国产一般材料即可。价格相差较大，贝格斯板材生产出成品大概需要4000多元平米，一般国产材料就1000多元平米。LED一般使用电压不是很高，选择1mil厚度绝缘层耐压大于2000V即可。

　　散热参考设计方法：

　　为什么要进行热设计?

　　高温对电子产品的影响：绝缘性能退化；元器件损坏；材料的热老化；低熔点焊缝开裂、焊点脱落。

　　温度对元器件的影响：一般而言，温度升高电阻阻值降低；高温会降低电容器的使用寿命；高温会使变压器、扼流圈绝缘材料的性能下降，一般变压器、扼流圈的允许温度要低于95C；温度过高还会造成焊点合金结构的变化—IMC增厚，焊点变脆，机械强度降低；结温的升高会使晶体管的电流放大倍数迅速增加，导致集电极电流增加，又使结温进一步升高，最终导致组件失效。

　　热设计的目的

　　控制产品内部所有电子元器件的温度，使其在所处的工作环境条件下不超过标准及规范所规定的最高温度。最高允许温度的计算应以元器件的应力分析为基础，并且与产品的可靠性要求以及分配给每一个元器件的失效率相一致。

　　LED散热设计一般按流体动力学软件仿真和做基础设计。

　　流体流动的阻力：由于流体的粘性和固体边界的影响，使流体在流动过程中受到阻力，这个阻力称为流动阻力，可分为沿程阻力和局部阻力两种。

　　沿程阻力：在边界沿程不变的区域，流体沿全部流程的摩檫阻力。

　　局部阻力：在边界急剧变化的区域，如断面突然扩大或突然缩小、弯头等局部位置，是流体的流体状态发生急剧变化而产生的流动阻力。

　　通常LED是采用散热器自然散热，散热器的设计分为三步：

　　1：根据相关约束条件设计处轮廓图。

　　2：根据散热器的相关设计准则对散热器齿厚、齿的形状、齿间距、基板厚度进行优化。

　　3：进行校核计算。

　　散热器的设计方法

　　自然冷却散热器的设计方法

　　考虑到自然冷却时温度边界层较厚，如果齿间距太小，两个齿的热边界层易交叉，影响齿表面的对流，所以一般情况下，建议自然冷却的散热器齿间距大于12mm，如果散热器齿高低于10mm，可按齿间距≥1.2倍齿高来确定散热器的齿间距。

　　自然冷却散热器表面的换热能力较弱，在散热齿表面增加波纹不会对自然对流效果产生太大的影响，所以建议散热齿表面不加波纹齿。

　　自然对流的散热器表面一般采用发黑处理，以增大散热表面的辐射系数，强化辐射换热。

　　由于自然对流达到热平衡的时间较长，所以自然对流散热器的基板及齿厚应足够，以抗击瞬时热负荷的冲击，建议大于5mm以上。
