基于GPRS远程LED显示屏的信息发布系统

          一、概述

         由于传统的LED 显示屏的信息输入只能通过数据线与电脑直接连接来进行，因此对于传统LED显示屏来说不能满足远程信息实时发布的需要，因而不能构建大规模的联网式LED 屏信息发布系统。LED信息发布系统则可以有效解决LED 显示屏远程组网的问题。该系统基于GPRS 无线网络技术，提供通用LED 通信控制接口，实现对LED 显示屏的大规模的组网。无论是普通的文字条屏，还是大屏幕的图文屏，只要接上LED 无线传输终端，就能马上打破传统LED显示屏的限制，成为能够大规模联网的无线LED显示屏信息显示屏。

         无线LED 信息显示屏是一种全新的信息媒体，一经面世，便被广泛的社会团体所接受，其“流动”显示和联网信息发布的特点更为广告界所推崇，成为一种全新的广告媒体。无论LED 显示屏放在何处，LED 显示屏的数量多少，系统的主控中心都能将信息准确、即时的发布到指定的某个或多个或全部LED显示屏上。无线LED显示屏信息发布系统能够极大的增强LED 显示屏作为信息显示载体发布信息的灵活性和实时性，为拓展LED 显示屏的应用发挥极大的功效。

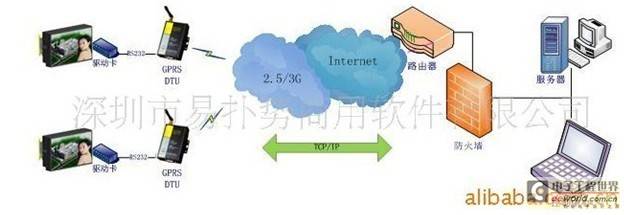

          二、无线LED显示屏信息发布系统网络拓扑结构

        无线LED显示屏信息发布系统由LED显示屏、LED显示控制器、F2103 GPRS DTU和无线LED显示屏信息发布中心平台几个部分组成。控制中心通过LED显示信息发布软件，以GPRS 网络为数据传输载体，以无线数据传输单元和LED 显示控制器为LED 显示屏的接入终端，实现由控制中心远程向远程的无线LED显示设备发送图文信息。

         三、无线LED显示屏信息发布系统特点：

       （1）组网规模大：传统LED显示屏的内容由电脑通过串口数据线发送，显示屏数量在规模上收到限制。无线LED显示屏信息发布系统通过厦门四信GPRS DTU来发送信息，采用TCP/IP网络传输协议，终端联网数量不受限制。

        （2）实时发布信息：传统LED显示屏只能固定地显示所控制器内存储的信息，如需发布新的信息只能通过电脑联机来更新信息。无线LED显示屏可以随时接收信息中心下发的信息。

        （3）不受距离限制：传统电子显示屏只能在短距离内使用，一般只有数十米，无线LED显示屏在全国范围内，只要无线GPRS网络覆盖的地方都可以使用，不受距离和位置的限制。

        （4）安装维护方便：由于不需要铺设光缆或通讯电缆，所以无线LED显示屏的安装位置易于选择。产品采用模块化设计，便于维护和检修。

           四、无线LED显示屏信息发布系统设计原则

          1．先进性：充分利用计算机互联网络、移动无线通信系统、LED显示控制等先进技术，设计具有国内先进的无线LED显示屏信息发布系统。采用目前先进的系统软件平台及终端设备，不但能够支持无线LED显示屏信息联网发布需要，而且能够支持相关各个行业内部具体业务需要。

          2．可靠性：由于无线LED显示屏信息发布系统使用环境的特殊性，必须保证系统工作相对稳定可靠。本系统的可靠性主要体现在三个方面：一是中心系统的可靠性，包括硬件系统的可靠性，操作系统、数据库、中心服务系统等软件平台的可靠性；二是无线LED显示终端的可靠性，主要是指无线LED显示终端能够稳定可靠地工作，硬件故障率低。三是通信机制可靠，因为无线网络通信的使用环境有其复杂性的特点，系统通信机制一定要保障数据传输高效可靠。

           3．扩展性：系统要有良好的扩展性，当终端数量增加、使用用户范围扩大、系统功能增加时，能够平稳升级，保护投资。目前无线LED显示屏信息发布系统能够支持现有的各类无线通信接入，GSM通信系统，GPRS通信系统，CDMA通信系统，并实现了这些系统的并网运行，今后通过开发和安装相应的通信接口协议即可实现其他未来通信系统的接入。

           4．实用性：整个系统的操作以方便、简洁、高效为目标，既充分体现快速反应的特点，又能便于操作人员进行信息处理和发布，便于管理层及时了解各项统计信息。

           5．保密性：对于系统的管理实行严格的权限管理，只有持有一定权限的密钥才能访问、监控、实施相应的管理、控制操作，确保系统安全可靠。

          五、 无线LED显示屏信息发布系统主要功能功能：

          1．系统最大支持无线LED显示屏数量大于10000 个；

          2．通信体制支持：GPRS/CDMA等无线通信方式，短信息通信方式；

          3．系统软件采用B/S结构；

         4．支持LED显示屏设备信息管理功能；

          5．支持文本信息实时发送、定时发送

          6．发布信息的增加、删除和编辑修改功能；

           7．定义不同的操作用户有不同的操作权限，实现用户分级管理。

         业务流程

            GPRS专网系统终端上网登录服务器平台的流程为：

           1）用户发出GPRS登录请求，请求中包括由移动公司为GPRS专网系统专门分配的专网APN；

           2）根据请求中的APN，SGSN向DNS服务器发出查询请求，找到与企业服务器平台连接的GGSN，并将用户请求通过GTP隧道封装送给GGSN；

            3）GGSN将用户认证信息（包括手机号码、用户账号、密码等）通过专线送至Radius进行认证；

           4）Radius认证服务器看到手机号等认证信息，确认是合法用户发来的请求，向DHCP服务器请求分配用户地址；

           5）Radius认证通过后，由Radius向GGSN发送携带用户地址的确认信息；

           6）用户得到了IP地址，就可以携带数据包，对GPRS专网系统信息查询和业务处理平台进行访问。
