大联大世平集团推出基于ON Semiconductor NCP1632的
来源:EETOP易特创芯发布时间:2021-08-03223浏览
询问 AI2021年8月3日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于安森美半导体（ON Semiconductor）NCP1632 Interleaved PFC的1KW电机驱动器解决方案。

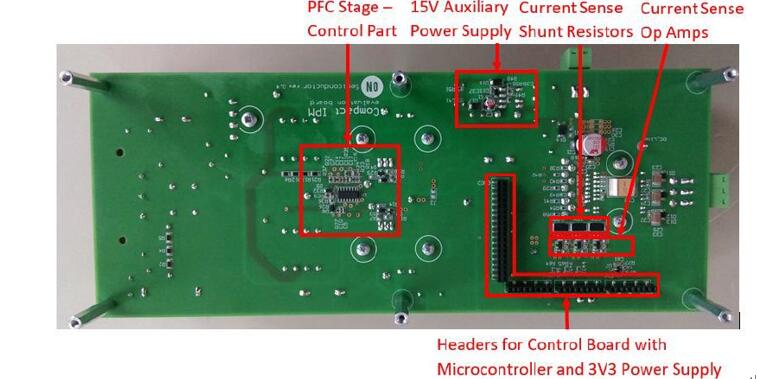

图示1-大联大世平推出基于ON Semiconductor NCP1632电机驱动器方案的展示板图（一）
随着节能化、智能化、信息化的迅速发展，电机在汽车、工业、智能家电、智慧城市等领域的应用越来越广泛。特别是在工业领域，作为工业自动化系统的关键组成部分，电机在实现节能方面具有核心作用。而随着自动化进程的进一步发展，电机驱动将成为未来工业设施的中坚力量。由大联大世平基于ON Semiconductor NCP1632 Interleaved PFC推出的1KW电机驱动器解决方案，支持各种低电压电机，包括有刷、无刷和步进电机，并且能够提供可隔离及高性能的运算放大器，从而保证用电安全及系统的完整性。

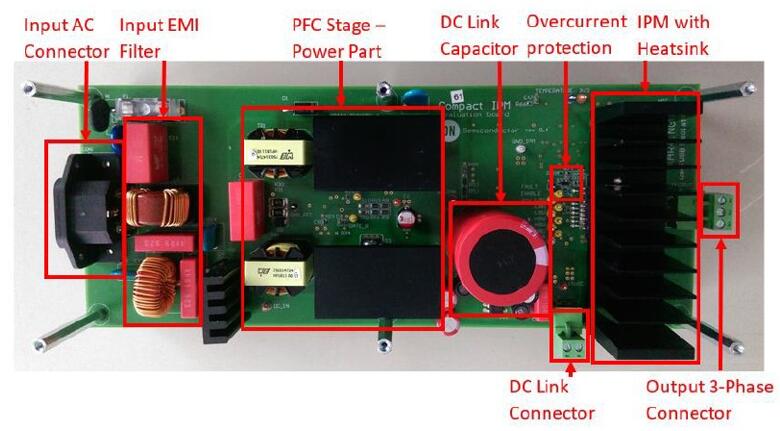

图示2-大联大世平推出基于ON Semiconductor NCP1632电机驱动器方案的展示板图（二）
ON Semiconductor专注于提高电机驱动系统的效率，同时为更高的电流、更精确的控制和更可靠的系统提供设计支持。此次完整的电机驱动解决方案，通过结合领先的 MOSFET、IGBT、栅极驱动器和电源模组等器件，可满足业界对于高性能电机驱动的要求。

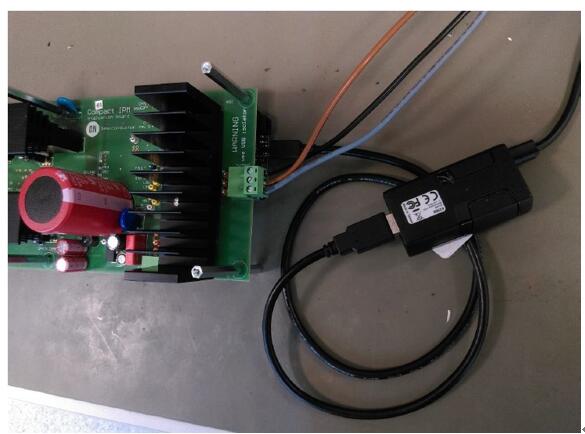

图示3-大联大世平推出基于ON Semiconductor NCP1632电机驱动器方案的实体图
该方案的主芯片采用ON Semiconductor的NCP1632两相交错式功率因数控制器，该控制器采用SOIC8封装，电路包含构建强固和紧凑的交错式PFC段所需的所有特性，能够最大限度地减少外部元件。在设计上，NCP1632集成了一个双MOSFET驱动器用于交错式PFC应用。交错段由两个小段并联而成，因此，具有易于使用和散热等特点。另外，NCP1632采用的两相交错方式扩展了临界导通模式的功率范围，这可以为产品提供较高的效率水平。

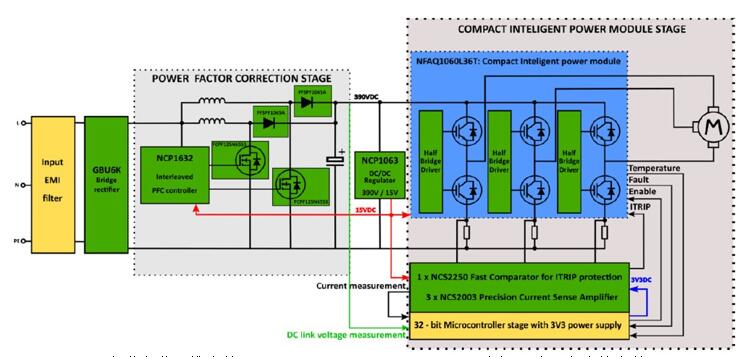

图示4-大联大世平推出基于ON Semiconductor NCP1632电机驱动器方案的方块图
核心技术优势：
方案规格：
图示1-大联大世平推出基于ON Semiconductor NCP1632电机驱动器方案的展示板图（一）
随着节能化、智能化、信息化的迅速发展，电机在汽车、工业、智能家电、智慧城市等领域的应用越来越广泛。特别是在工业领域，作为工业自动化系统的关键组成部分，电机在实现节能方面具有核心作用。而随着自动化进程的进一步发展，电机驱动将成为未来工业设施的中坚力量。由大联大世平基于ON Semiconductor NCP1632 Interleaved PFC推出的1KW电机驱动器解决方案，支持各种低电压电机，包括有刷、无刷和步进电机，并且能够提供可隔离及高性能的运算放大器，从而保证用电安全及系统的完整性。
图示2-大联大世平推出基于ON Semiconductor NCP1632电机驱动器方案的展示板图（二）
ON Semiconductor专注于提高电机驱动系统的效率，同时为更高的电流、更精确的控制和更可靠的系统提供设计支持。此次完整的电机驱动解决方案，通过结合领先的 MOSFET、IGBT、栅极驱动器和电源模组等器件，可满足业界对于高性能电机驱动的要求。
图示3-大联大世平推出基于ON Semiconductor NCP1632电机驱动器方案的实体图
该方案的主芯片采用ON Semiconductor的NCP1632两相交错式功率因数控制器，该控制器采用SOIC8封装，电路包含构建强固和紧凑的交错式PFC段所需的所有特性，能够最大限度地减少外部元件。在设计上，NCP1632集成了一个双MOSFET驱动器用于交错式PFC应用。交错段由两个小段并联而成，因此，具有易于使用和散热等特点。另外，NCP1632采用的两相交错方式扩展了临界导通模式的功率范围，这可以为产品提供较高的效率水平。
图示4-大联大世平推出基于ON Semiconductor NCP1632电机驱动器方案的方块图
核心技术优势：
- 全负载条件下（含动态负载）维持180度相位精准交互切换；
- DCM非连续导通模式与CrM临界导通模式操作；
- Frequency Clamped Critical Conduction Mode（限频临界导通模式），优化全负载操作效率；
- Frequency Fold-Back频率反走操作模式，在轻载降低操作频率，减少切换损失提高轻载效率；
- 精准的零电流侦测（Zero Current Detection）机制，确保MOSFET在谷底低电压导通，降低导通损失；
- 输入电压及输出负载剧烈变动补偿电路Fast Line/Load Transient Compensation，提高系统响应速度；
- 独立的pfcOK Pin提供信号通知系统已经稳定操作；
- 输出过电压及低电压保护（OVP/UVP）；
- Soft-Start缓启动机制，使系统（Smooth）平滑启动，减少切换元件损坏机率；
- 无铅无卤素及符合欧盟有害物质管制标准。
方案规格：
- 输入230Vac之850W电机驱动方案，具备功率因数调整器（Power Factor Correction）及EMI滤波电路；
- 基于Xilinx Zynq-7000 SoC.平台，相容UCB（Universal Controller Board）；
- 采用ON Semiconductor高集成模组NFAQ1060LT36T，内建3相高压Inverter采DIP-S3包装；
- PFC电路切换元件采用ON Semiconductor第三代SuperJunction MOSFET FCPF125N65S3 NMOS及SiC（碳化硅）Diode FFSPF1065A输出整流二极体；
- DC/DC Converter由ON Semiconductor非隔离降压转换器（Non-Isolated Buck Converter）NCP1063提供15Vdc 辅助电源电压；
- 3相电流侦测采用3组ON Semiconductor电流运算放大器IC NC32003；
- 过电流保护电路采用ON Semiconductor电流比较器NCS2250。
