AD7674和C8051F060构成的数据采集系统

　　1 AD7674和C8051060简介

　　1．1 AD7674简介

　　AD7674是一款高精度 18位逐次逼近(SAR)型ADC，具有采样速率高、精度高、功耗低、无管道延迟的特点，其采样速率最高可以达到800 kHz，积分非线性误差(INL)最大为±2．5 LSB，在整个工作温度范围内可保证无丢码。该器件是全差分输入，5 V单电源供电，可接5 V或3．3 V数字电源。AD7674还具有许多其他特点，包括1个内部变换时钟、1个内部基准缓冲器、误差修正电路以及串行(SPI)与并行(18、16或8位总线)接口。

　　AD7674采用逐次逼近结构。由于逐次逼近结构的多路技术和低功耗，使此器件比一般∑-△ A／D转换器的性能更优越；而且芯片内部还集成了跟踪保持电路，逐次逼进的结构使其没有任何通道延时，这些特征使该器件广泛地应用于多通道系统中。

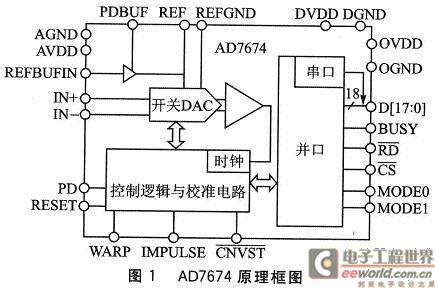

　　器件的原理框图如图1所示。

　　AD7674能提供3种不同转换速率工作方式，以便对不同的具体应用优化性能。这3种工作模式如下：

• 　　WARP，允许采样率高达800 kHz。然而在这种模式下只有当转换之间的时间不超过1 ms时，才能保证其转换的精度。如果连续两次转换之间的时间大于1 ms，第一次转换的结果就会被忽略，这种模式适合于要求快速采样率的应用。
• 　　NORMAL，这种模式的采样率为666 kHz，在这种模式下对采样转换之间的时间没有限制，既可保证高的转换精度又可确保快速的采样速率。
• 　　IMPULSE，一种低功耗模式，其采样率为570 kHz。例如当器件工作在1 kHz时，仅消耗功率136μW。该器件适合于电池供电的应用。

　　1．2 C8051 F060简介

　　C8051F060单片机是表贴TQFP100封装，包括1个8051内核，2个16位AD转换器，8个8位A／D转换器，2个12位D／A转换器，1个SPI接口，1个I2C接口，2个UART接口，64 KB Flash及22个中断源。只用1块C8051F060芯片即可完成单片机8051的各种控制，多路A／D转换和D／A转换，I2C、SPI数据总线传输，RS232、RS485串口通信等功能，从而大大减少了元器件的种类，缩小了印制板的面积，节约了成本，提高了系统可靠性。而其交叉开关方式的配置，使I／O口应用更加灵活方便。

        2 AD7674与C8051F060的接口

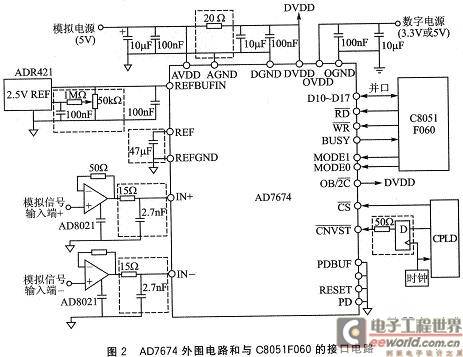

       电路图2为AD7674在高速采集系统中的外围电路和接口电路。外围电路包括电压基准输入的设计、模拟电压输入部分的设计、模拟和数字电源供电的设计及接口电路的设计。接口电路包括AD7674与C8051F060和CPLD的接口。

　　3 A／D转换

　　本文中的AD7674采用NORMAL模式进行数据采样转换。在这种模式下对采样转换之间的时间没有限制，这样可同时保证高的转换精度和采样速率。

　　CNVST信号控制AD7674转换的开始，一旦转换开始就不能放弃或重新开始，直到转换完成。CNVST信号与CS和RD互不干扰。

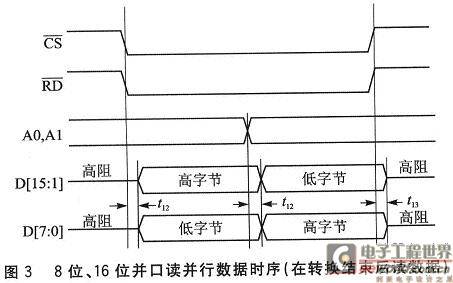

　　AD7674的并口总线宽度可配置为18位、16位或8位。数据既可以在每次转换完成后读出，也可在下一次转换过程中读出，读数据时序如图3所示。然而在转换过程读数据模式中，推荐在前半转换周期读数据，这样可以避免数字接口和模拟转换电路之间潜在的数据冲突。本文采用的是8位并口总线宽度，配置为 MODE0=0，MODE1＝1，以便于和单片机进行数据传输。

　　值得注意的是在读取A／D转换数据时，采用转换完毕后读取数据。要保证时序关系正确，一定要在数据转换结束，而下一次转换开始之前把数据读走；假如读取数据时数据转换没有结束或刚启动下一次数据转换，则会造成读取数据错误。本文采用CPLD经由外部有源晶振进行分频，产生转换信号CNVST与读信号RD相关，使得RD信号和CNVST信号同步，从而保证读取的采集数据正确无误。

　　4 软件编程

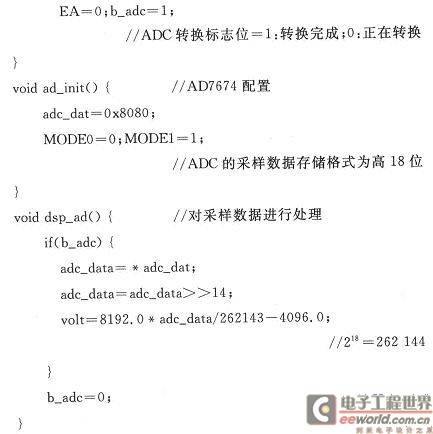

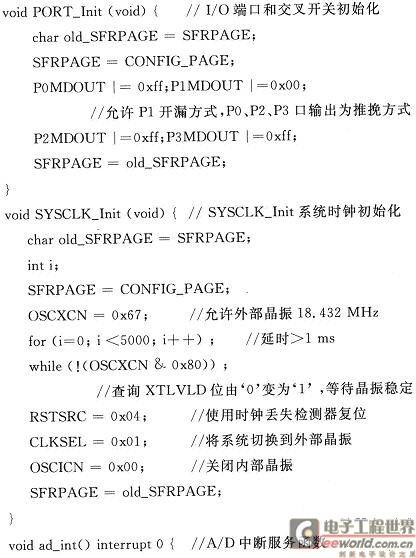

　　在软件编制时，首先要对单片机C8051F060进行初始化和对AD7674进行配置，再启动转换信号进行数据转换和读取数据。单片机C8051F060的初始化包括对单片机的I／O端口、交叉开关和系统时钟的初始化。AD7674配置包括转换模式、总线接口数据方式和采样数据存储格式的配置。部分源代码程序如下：

　　结 语

　　本文详细介绍了高速率、高精度的18位AD7674与C8051F060之间并口通信的接口电路及其软件设计。该嵌入式数据采集系统设计简洁，在Keil 集成开发环境下采用单片机C语言编写、调试完成。由于数据采集系统可应用于各种信号处理系统中，具有很高的推广价值。本文采用的单片机配置灵活，传输速度快，接口采用并口通信，可实现嵌入式数据采集系统高速数据传输；同时AD7674与AD7678、AD7679等18位SAR ADC以及AD7621、AD7623等16位高速SAR ADC引脚相兼容，从而大大增强了系统开发的灵活性和拓展性。
