菜鸟DIY测量套件 处女作！

    DIY就是这样，刚开始觉得不可思议，经过学习，你可以发现可以找到自己的另一片天空！

    见多了高手们做箱的，自己也有了做做箱的念头。我决定拿论坛的测量套件开刀。于是就有了下面的处女作！

    有点傻了，第一次看到全部是零件的机器，感觉无从下手，又恶补了一个晚上。开始动手了，说得很简单，但是对于我一个连色环电阻都不会读的菜鸟来说还是很困难的。到了凌晨两点多，两块板终于搞定了！

HIFIDIY------[2010款测量整机套件]

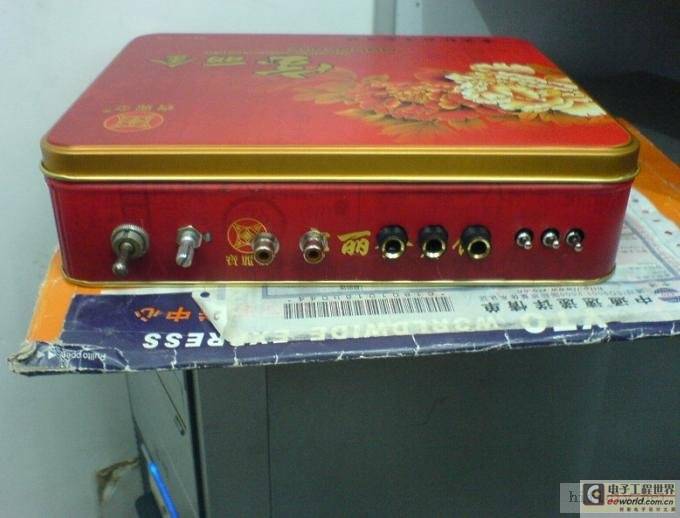

    外壳就是一个月饼盒，全手工工艺，半把剪刀和一把圆锉刀。说起来惭愧，一个人在外，什么工具都没有，就一把锉刀，一把烙铁，一把剪刀。手工差了点，大家将就着看，不要拍砖了，我怕疼......

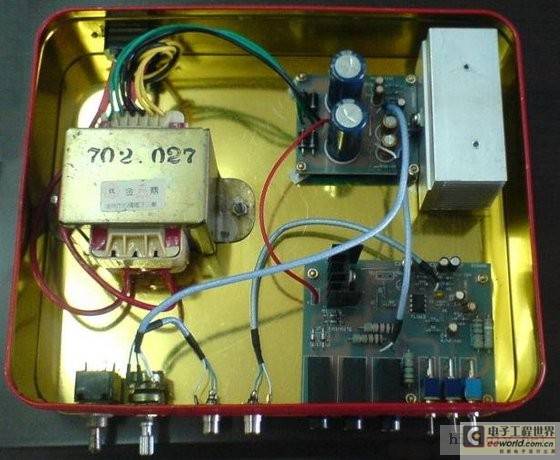

    图中电源开关还没有接上，我想以后喷个漆，外观尽可能漂亮点！

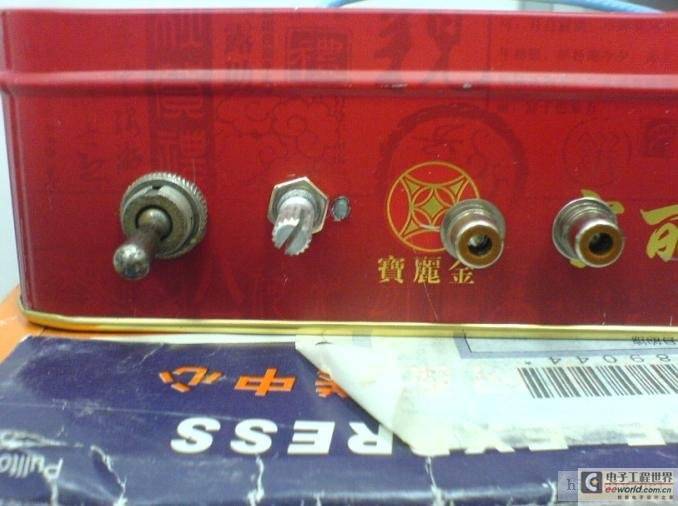

    下面给开关和电位器还有莲花座来个特写吧，47K的电位器找不到，只找到一个50K的。

    先用剪刀的刀尖在壳上钻个能放进锉刀的洞，然后一点一点磨，磨成这样的！终于知道什么叫做工欲善其事，必先利其器了......[page]

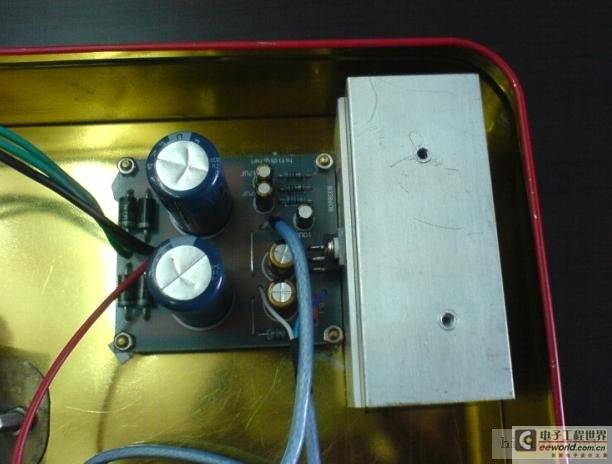

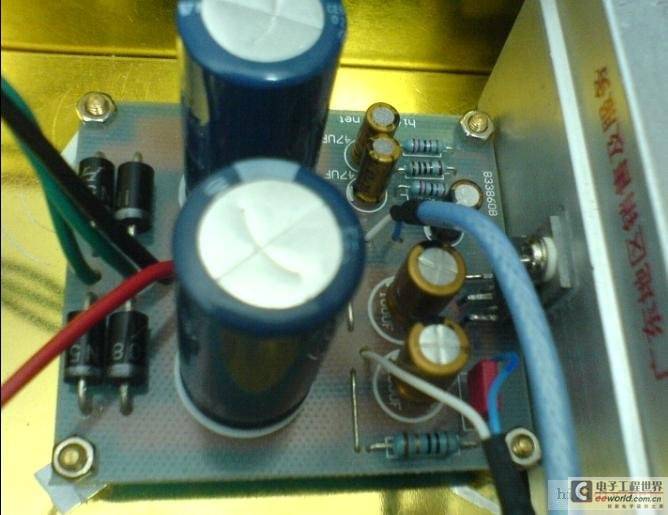

    功放部分，不知道我这样接1875是否有问题？第一次做，心里没底啊。用云母片做了绝缘。因为牛的接线缘故，在半夜三四点看到了漂亮的烟花了。两个100微法的电容在半分钟之内鼓起、爆裂，还冒出气来，差点把我吓死.....原来是我把下图中黑色的线（0V）接到中间那条绿色的线那了，而中间的绿色的（18V）则接到黑色线。这两条线位置弄反了。（幸好没有接上1875）

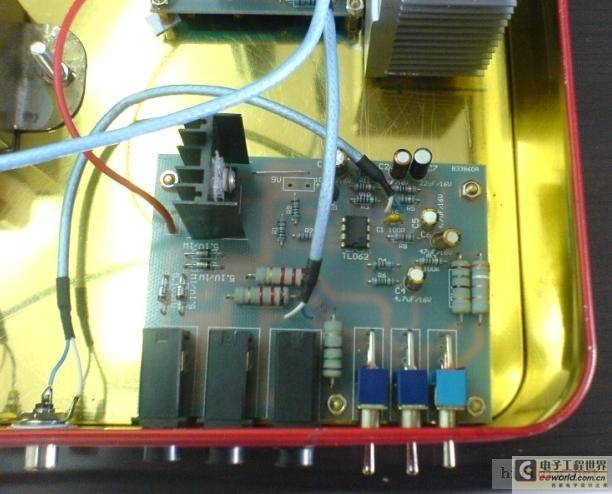

    最后到了测量部分了，我可是很小心的焊了哦。

    下面上我用的一些教程里面的图片，菜鸟们都可以来学习一下（都是借论坛其他前辈们的）：

    我不是很熟悉色环电阻的读法，就直接按这个颜色找，然后用万用表量过，确认没错了，就焊上。

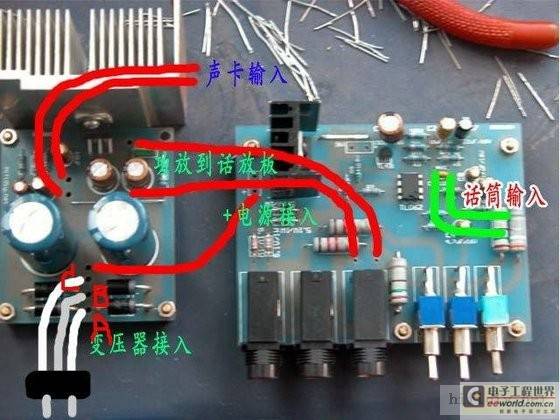

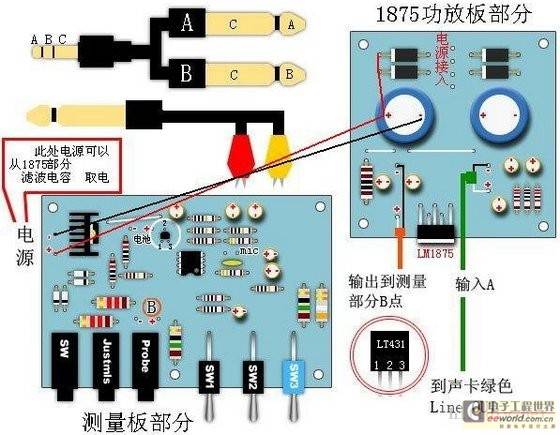

    上面的图是两个电路板之间线路的连接方法，特别要注意牛的连接，AB两点是接牛上+18V的线，C接牛的0V的线。（我就是BC两个地方交换搞错了，所以看到了烟花）[page]

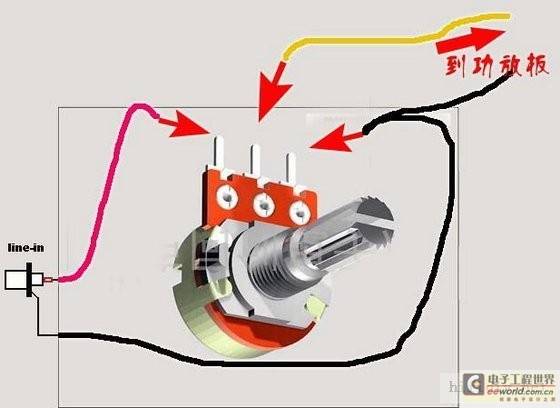

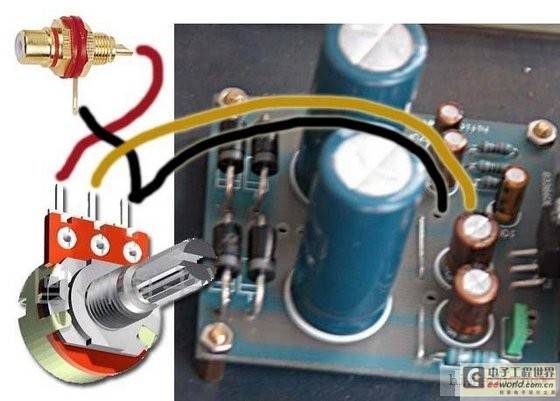

    上面两个图是音量电位器的接法，看仔细点肯定不会出错的！以上就是我装测量套件的整个过程！

    测量套件的校正：

    开关打到：（SW1下，SW2上，SW3 中 ）

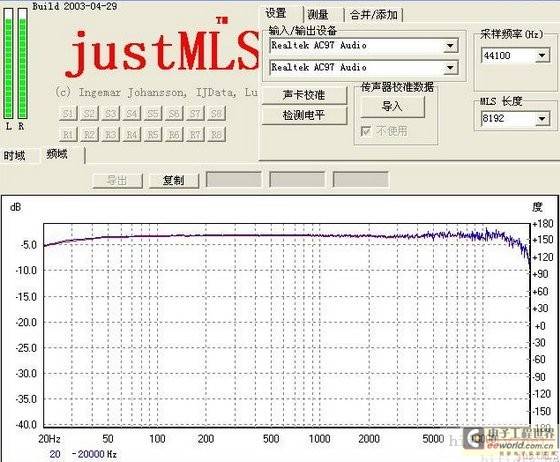

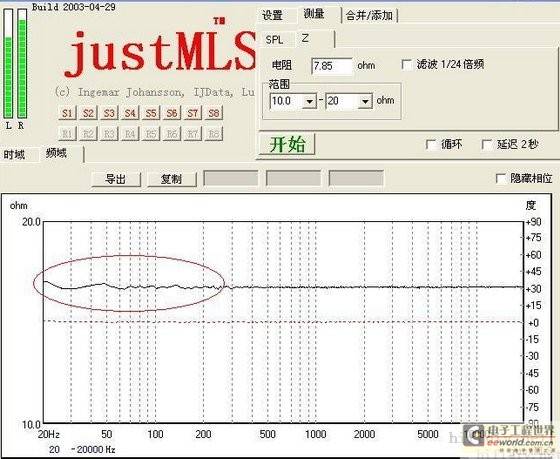

    阻抗校正，途中画圈的地方和说明书里面的相差比较大，刚开始有波浪，后面一截才是直线......

    经过两三天的努力，在排除了虚焊、其它接触不良的可能性后，终于找到噪音的问题所在：原来是开关和电位器靠得太近了！

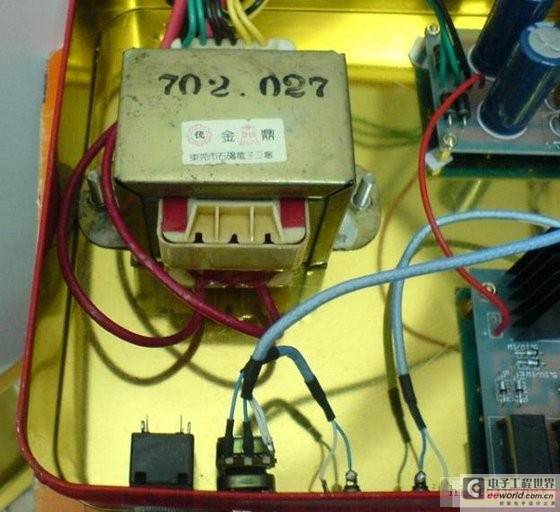

    虽然我用的是带屏蔽的机内线，但是由于电位器和开关离得太近，只要开机就会有噪音！把牛换个方向来装，让红色的两条220V输入直接焊到电源插座上，把开关取消不用，直接接到耳麦上。在音源上按下暂停，把音量开到最大，用耳麦听，都没有难听的电流噪音！具体的做法如下：

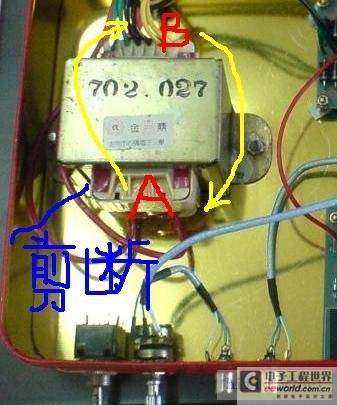

    调换A头和B头，把蓝色的那条剪断，直接焊到220V电源输入的插头上。最后，用线卡把线扎好，大功告成！
