DIY的不是耳放是寂寞 TOCCARE耳放特别版

在寂寞的雨夜完成了TOCCARE。今天上图，让更多的人来感受我的寂寞吧~

TOCCARE（由本坛AEON版主完成原型架构设计，贵宾午后红茶进化升级为平衡版本的胆结石耳放）

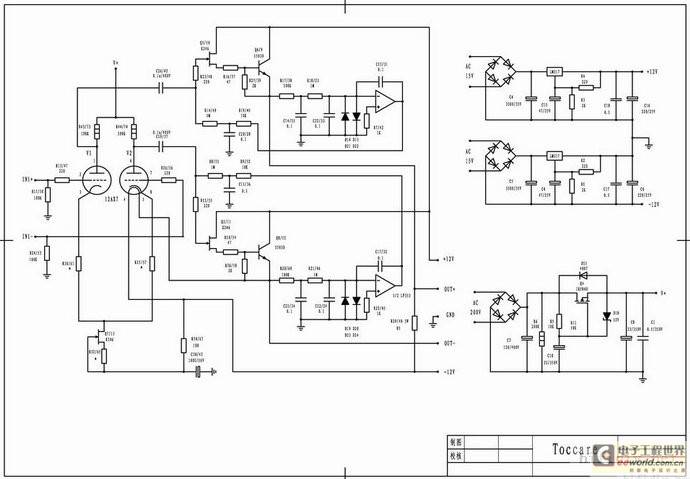

Toccare电路

DIY制作、校音历时一月，终于在寂寞的冬夜制作完成。比起以前的单端版本胆结石，电路构架进化为平衡架构。电源、工作点再度调整和优化，可贵的是，全机的晶体管都是老茶多次试验后的优选型号！（声好，心意更可贵）[page]

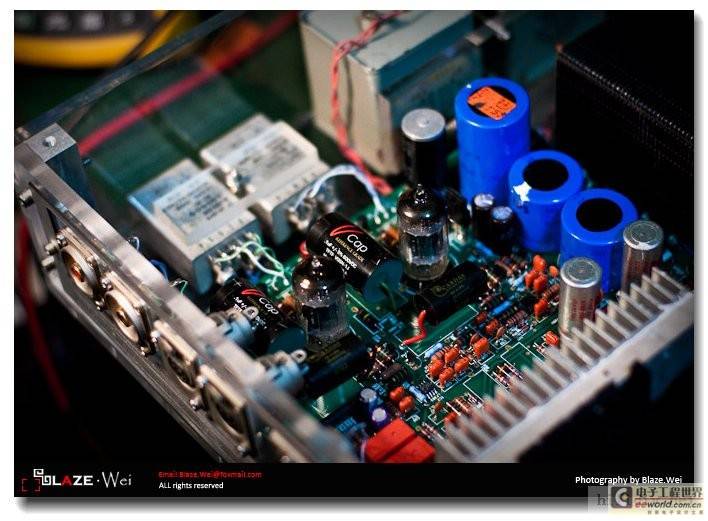

可以说，这次制作从架构、选管和工作点来说，已是TOCCARE巅峰之作！所以，我也用精品元器件来搭配！

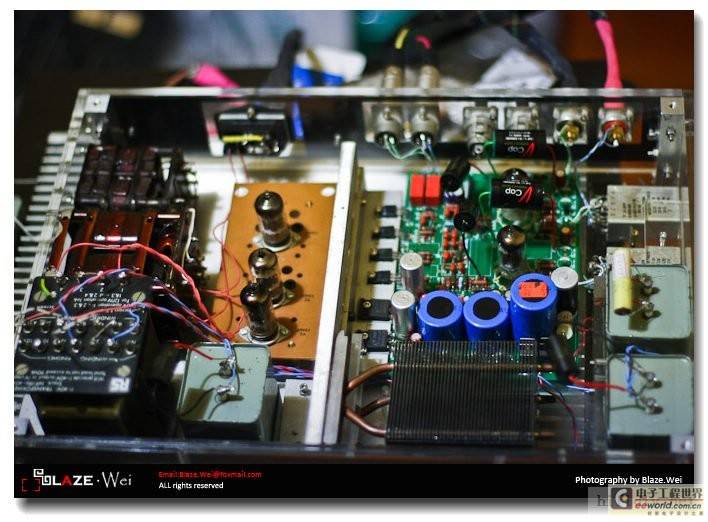

电子管是用的英国冷门长屏方环军级长寿命管，周边采用AB碳膜电阻配合，其余的是DALE金属膜军规。而电源部分的电容，如电解和CBB都是以PHILIPS为主（声底全面干净，便于校音）。[page]

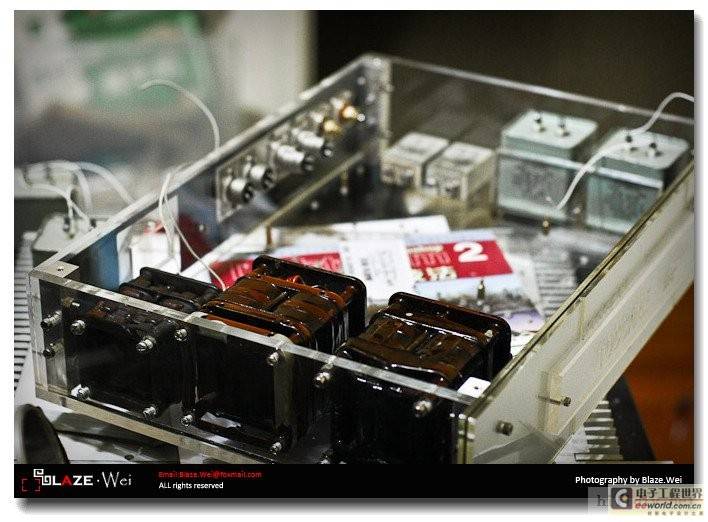

原定变压器为英国红双C，可惜低压部分的双C牛因绕组不分离，不合用。好在坛友MONSTOR 1981（SUMMER）及时出让了一只RS英国EI变压器，才得以让系统得到厚润的声底！

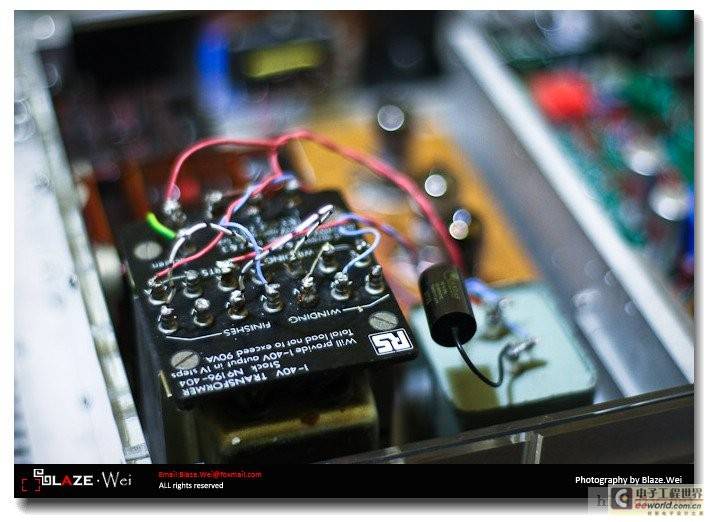

英国RS牛

同时，又一次证明再好的环牛，也始终没有EI或者双C牛的那种声音的厚度感！

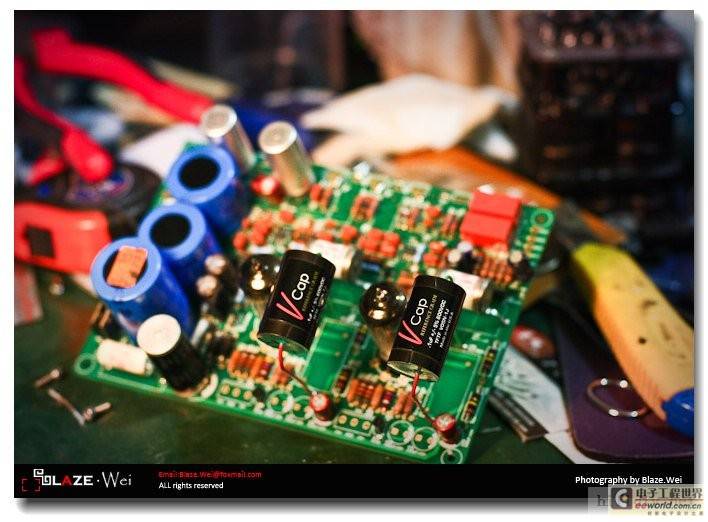

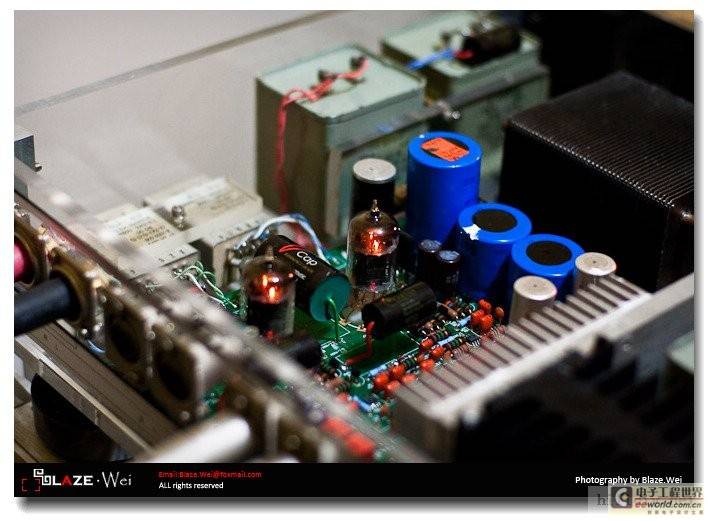

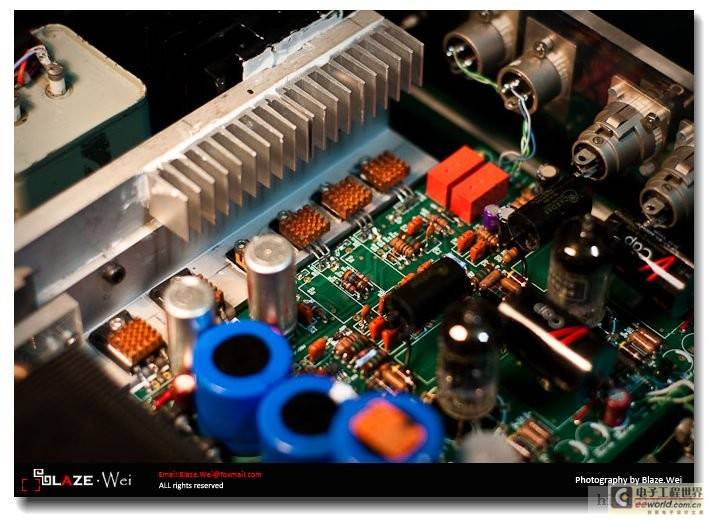

因为很喜欢胆机那种润泽里的淡淡甜味，所以退耦用红头SP，并上英国大D油罐电容和CARDAS退耦，而最核心的耦合部分，毫无疑问地选用VCAP TFT做正半波耦合。（动态凌厉，细节和解析力是其他电容所不能比拟）

搭配CARDAS黄金比例电容，特有的淡淡甜味......

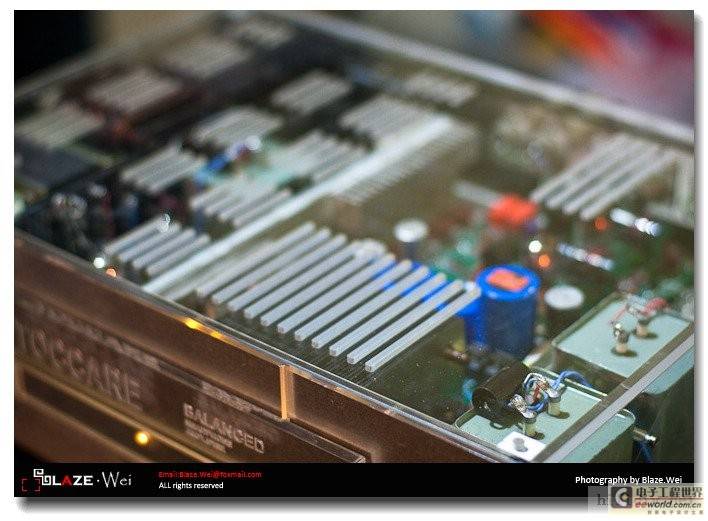

散热是最头疼的，原来太高估热管散热器的效率了。（不得不改布局，加大散热器）

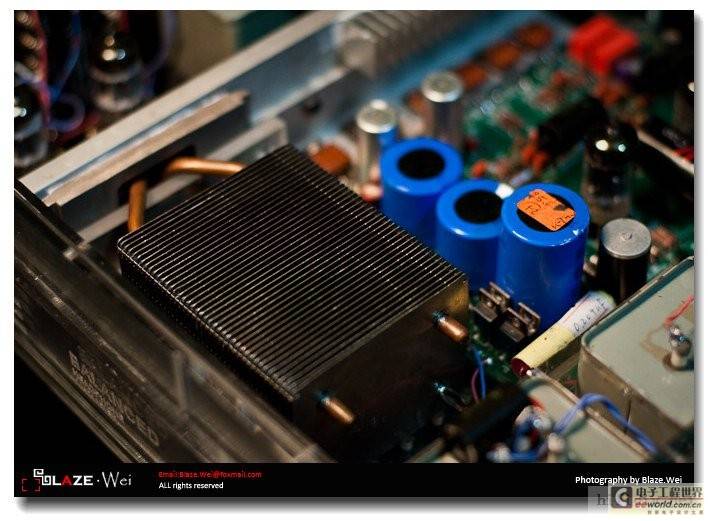

散热管特写

[page]

从声音上，对比原来的单端版本胆结石，最大的提升应该是声音的层次感和动态，可以说是质的飞跃！

HD600的低频达到了非常好的爆发力和干净度，在量足的基础上不失去质感，不像很多耳放，初感低频很干净 ，其实是没有量的“残废”所带来的质！

相对于层次来讲，可以用相机里的宽容度来做比喻：无论是最亮、还是最暗的声音，都可以很轻松的感受到！再配合HD600特有的厅堂感，各种声部的起伏、婉转、叠漾......所以，听钢琴真是享受！钢弦敲击后与琴身共鸣的残响，无论是指尖在弦上抚过的泛音，还是大动态下低频的层次和质感，感受俱佳！（这也得利于VCAP的威力）

说到这里，还有个提醒：好的元件，特别是VCAP这种补品元器件，最大的作用只是画龙点睛，核心的根本还是电路设计和工作点的优化！

在调试过程中，更换了一次小信号晶体管，并调整了电流，得来的声音的改善效果，远远超越换耦合电容之类。

也有人说我迷失了，应该继续玩高指标路线。可是，我觉得在听感上，自己确实喜欢胆的韵味，而不想抱着仪器天天看数据......

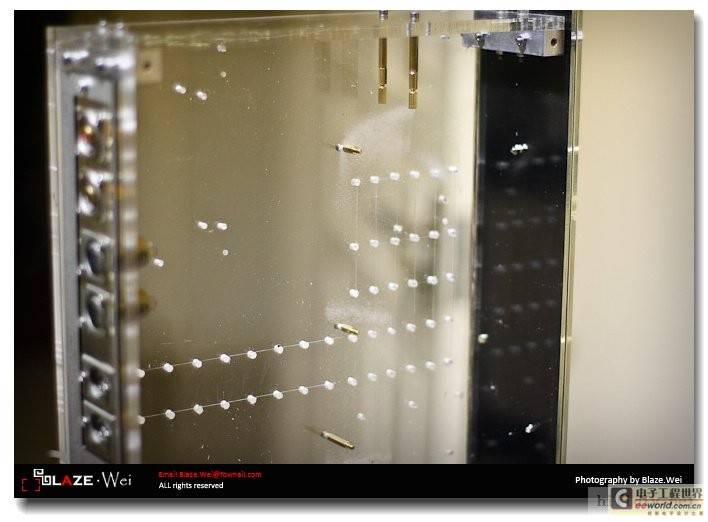

打孔

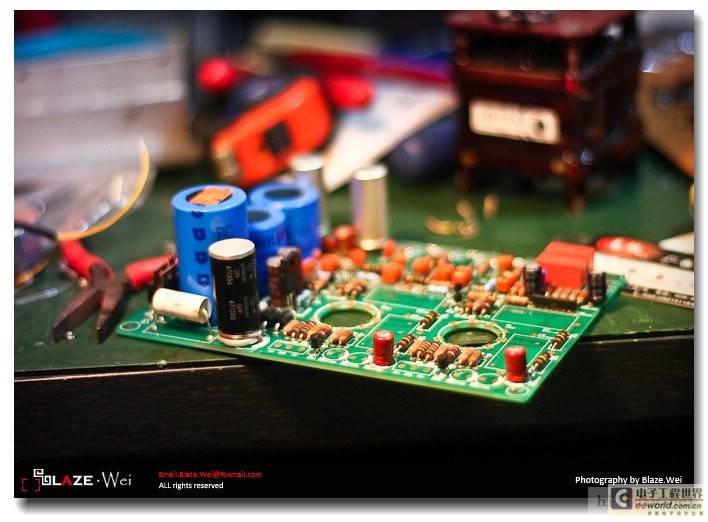

焊接中

[page]

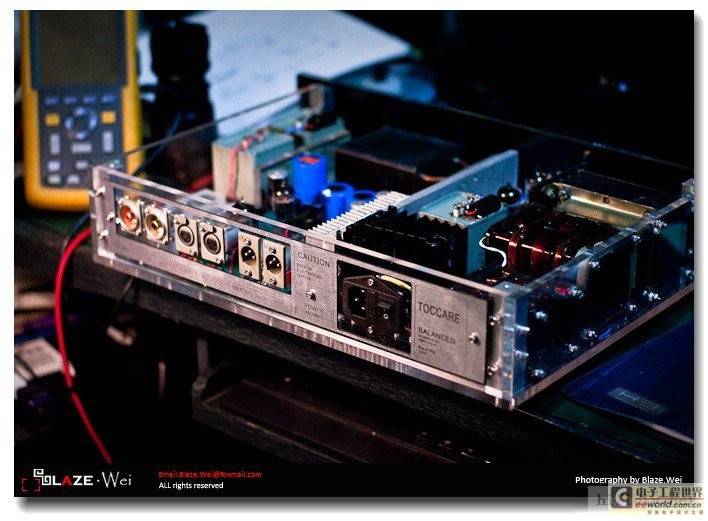

最早的机壳雏形

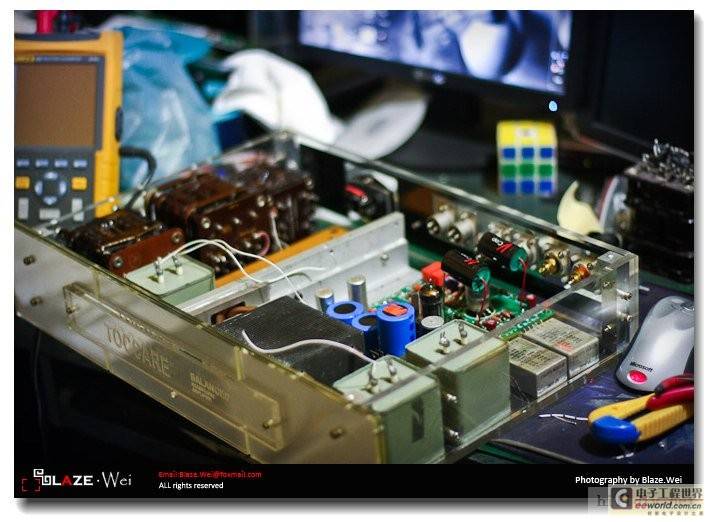

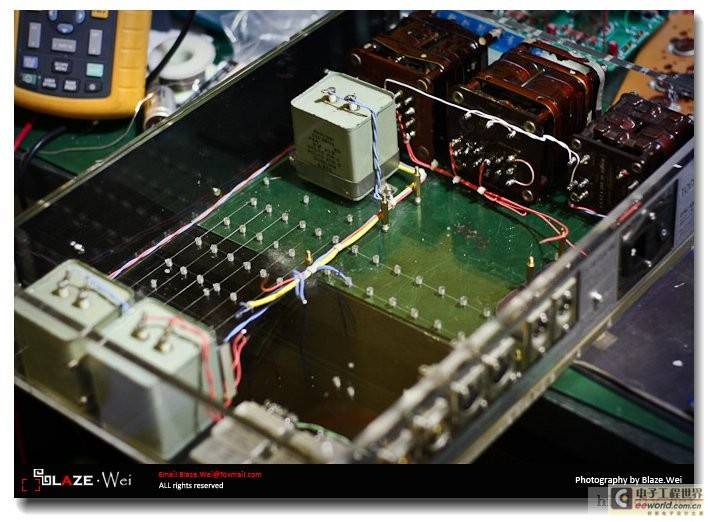

布线

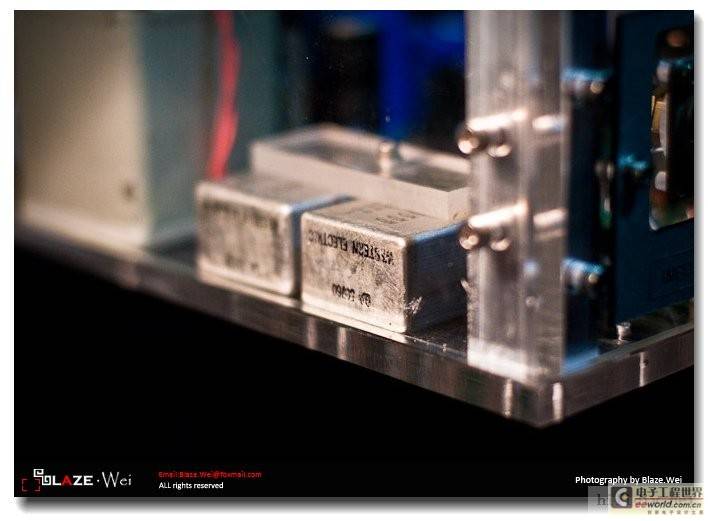

西电不平衡转平衡牛[page]

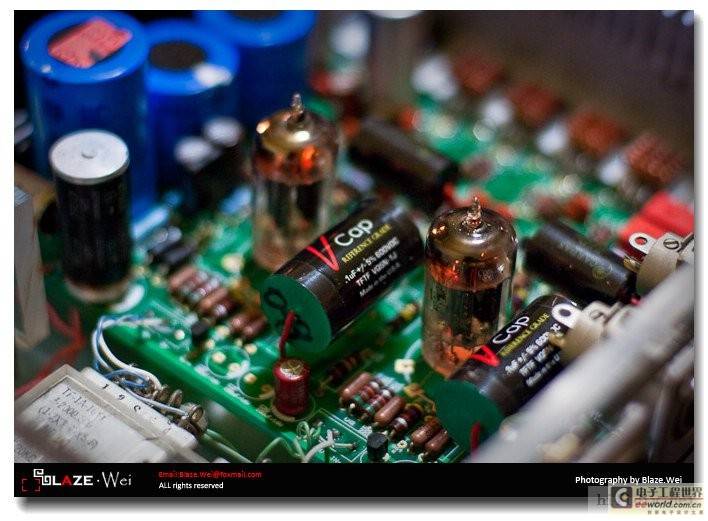

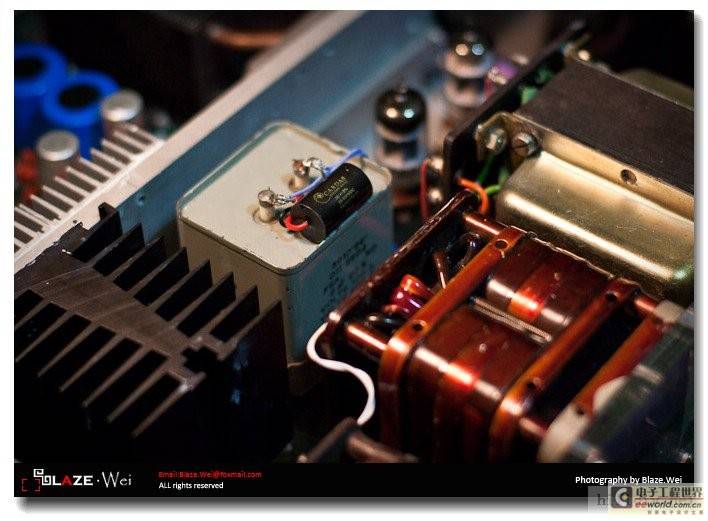

特写

特写

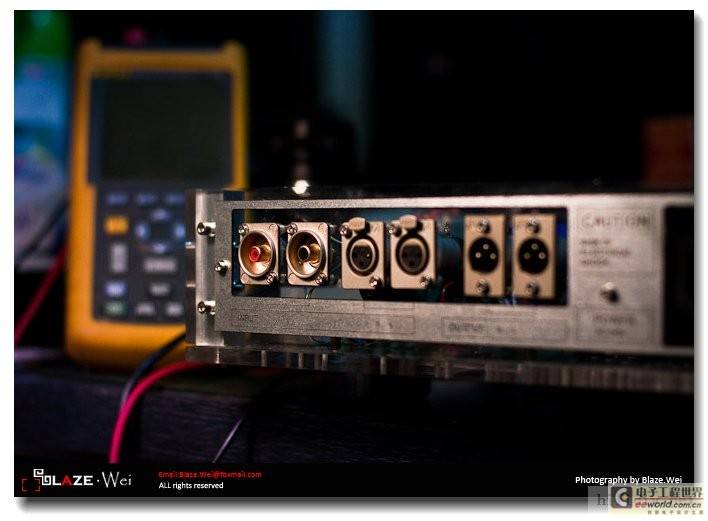

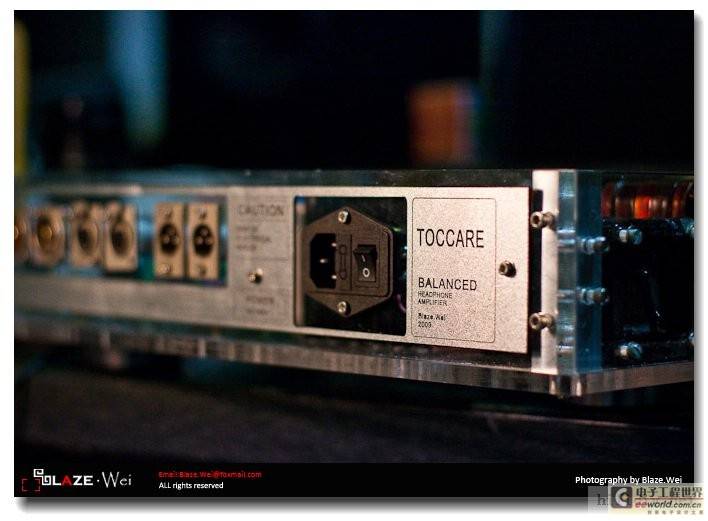

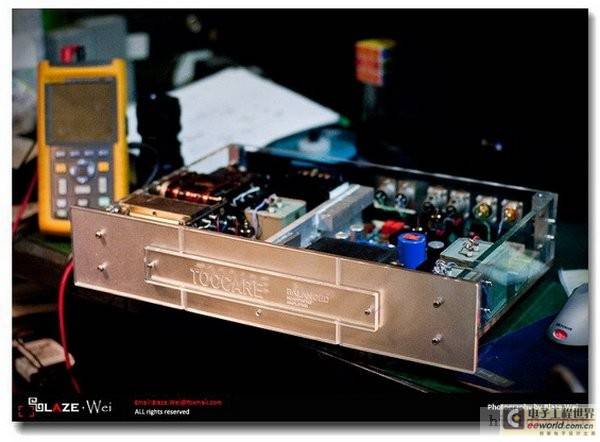

盖好上盖
