自制PC高灵敏度麦克风

我们知道，电脑用麦克风，通常是由驻极体电容话筒组成。

立体声插座输入，主要是为多声道输出提供接口，一般话筒不需要立体声双路输入，所以在输入插头处将左右两声道合为一路，即单声道的话筒把信号分成两路输入到机内的左右声道。

机箱的话筒输入插座上提供话筒的供电电源。（驻极体话筒内含一个场效应管组成的阻抗匹配器，所以需要电源）所以，不需要另装电池供电，从这一点讲，电脑用麦克风比扩大机上用的麦克风更简单。见下图：

可见，DIY一支电脑用话筒是十分简单的。

只需要准备如下材料：3.5MM立体声插头一支（0.5元）、驻极体电容咪头一支（0.5元）、单芯屏蔽线2米左右（1元），再找一个合适的外壳，装起来就成了，成本2元钱。

驻极体电容话筒的优点是频响宽、音质好、灵敏度高、无方向性，用于语音通话是再好不过了。一般手机、会议用麦克风等都是这类话筒。

电脑内部还可以通过设置（高级先项）将麦克风的灵敏度提高20db（10倍电压增益），但随之带来底噪声大增。猜测其原因，可能是因为改变了麦克风前置放大器的负反馈量进而改变增益：负反馈量越小，增益越大，灵敏度就越高，同时使机内的电磁干扰窜入话筒放大级，引起噪声大增。（电脑内的电磁辐射干扰十分强）

所以，我们在使用麦克风时，如果能够不使用麦克风的“加强”功能，就尽量不用。

夜深人静的时候，如果需要使用QQ语聊，那么，麦克风的灵敏度高些，我们就可以轻声地说话，也能让对方听清。

虽然，电脑内已有麦克风加强，但在实际使用中发现，点了加强后，噪声还是比较大！

那么，除了使用麦克风加强这个办法外，还有没有更好的方法使麦克风的灵敏度增大呢？

我们可以在机外麦克风内加上一级前级放大，采用低噪声三极管，金属外壳，这样就可以使噪声大大降低。有一定动手能力的朋友完全可以自己动手来制作一个“高灵敏度低噪声麦克风”的。下面，简单地介绍下自制的方法。

先来看看电路原理：巧妙利用机内话筒插口上的电源，不另设电池给放大电路供电。采用一级共射放大，电压负反馈，稳定工作点，所以，不用调试一装即成。

R1C1主要是为了提高S9014的发射极电压，而使基极电压高一些，以适应驻极体电容话筒头的工作电压。（至少要有0.8V到1.5V左右的电压，才能正常工作。）也可以用一支1N4148二极管代替。（利用其正向稳压特性）电路更简单。本级工作电流约为0.1MA左右。R2（15K）的作用，一是提供咪头合适的工作电压，又是咪头输出的负载电阻，同时又是S9014的电压负反馈偏置电阻。这样一个简单的电路，可提供约5到10倍的电压放大，完全可以代替机内的“加强”功能。

进一步的改进，可以适合动圈式话筒在电脑上用来K歌。动圈式话筒灵敏度低，但动态范围大，方向性呈心形，有较强的指向性。

如果电脑上配置了独立的声卡，（如创新的Audigy 4之类，有EAX控制台的）利用声卡的数码混响功能和家庭影院音响，就可以邀朋友在自己家中K歌了。其效果远比早期的数码卡拉OK前级强。（如天逸的AD580，是当时K歌机中的佼佼者）动圈话筒的输出电平低。驻极体电容咪的输出电平高（约几十毫伏）至少相差几十倍，所以，还得给话筒增加一级前置放大。

共射放大器的输入阻抗约为几百欧，可以与动圈咪头匹配。但再级共射放大后，输入输出的相位差为360度，无法利用机内电源为第一级基极提供偏流了。（否则形成正反馈而自激了）所以，这里我们采用第一级共基第二级共射的电路。一来可以与动圈咪头完成阻抗匹配，两来共基电路的高输出阻抗，可以使后级放大器的输入阻抗更大些，实际证明，电路的放大效果是好的。电路见下面。

这里Rb用了51K到100K的电阻，比原来的十多K大了五倍以上，（动圈咪不需要偏置电流来工作）只为后级提供基极偏置电流。电阻大了，减少了对信号的分流，相当于提高了放大倍数。但由此也可以发现，这个电路不能再用于驻极体咪头的放大了。若要二种咪头同时使用，就要用波段开关来转换电路参数及选择输入端口了。（只用二刀二位电路就可以了，其实也很简单）

[page]

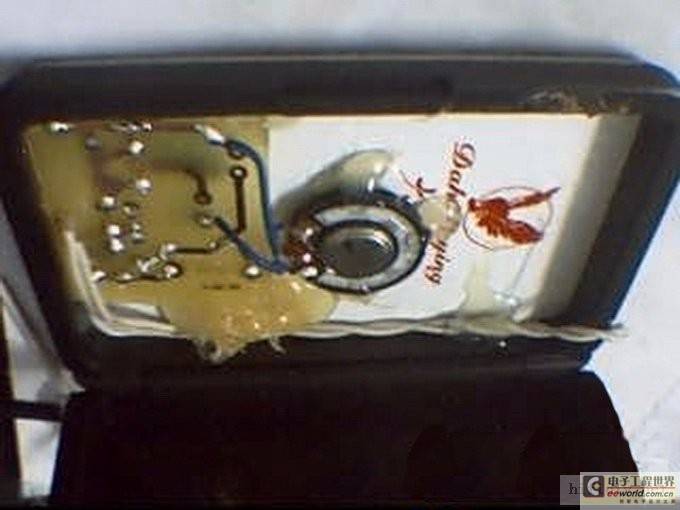

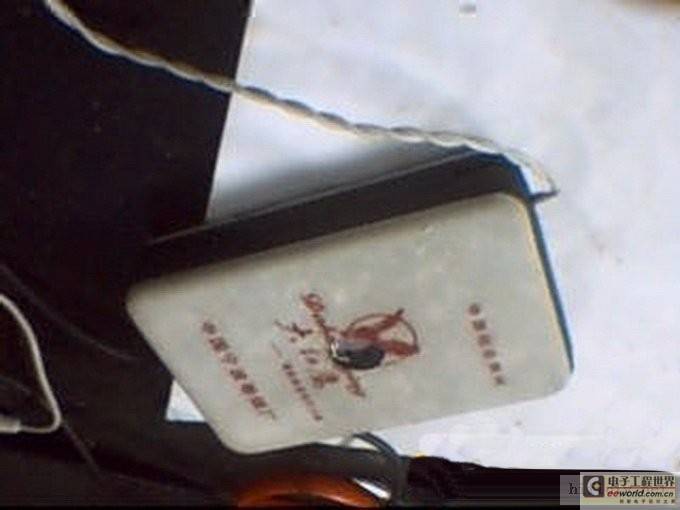

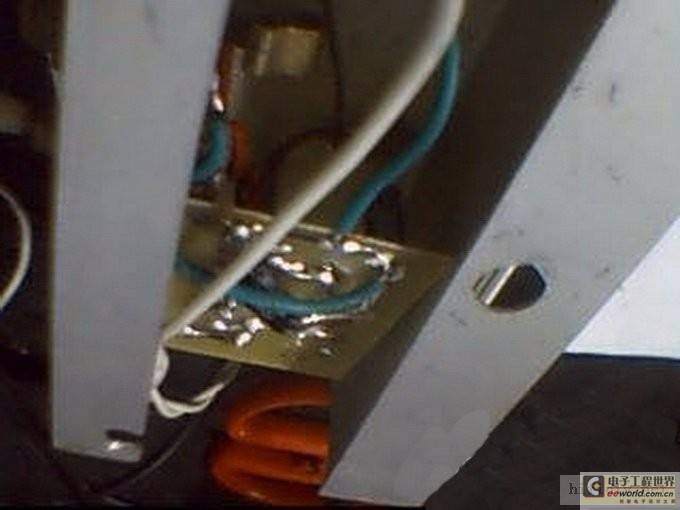

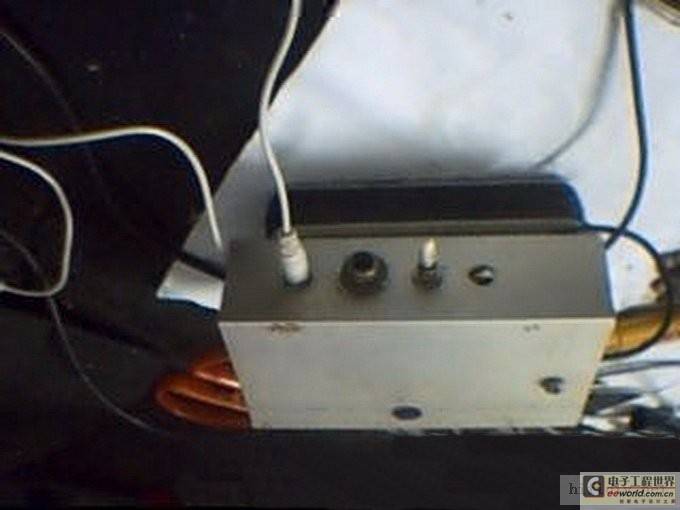

实物：

做好这个咪有两个关键点：

一是保证三极管处于放大状态，一般测三极管的EC间电压，如果有1伏左右就可以认为处于放大状态，如果只有零点几伏，可能三极管饱和了，,声音就会反而小了(输出信号被短路了)。

二是保证电容咪头处于灵敏度最高状态。这是主要的，这个要调节与咪头串联的电阻（一般在十几K，可能会有所不同，如果调不到最佳状态，请换用咪头型号）。

另外，那个动圈话筒用的电路，一般可以保证效果，动圈话筒不需要提供偏置电压。
