高通公布最新QC5/QC4+认证快充芯片名单
来源:充电头网发布时间:2021-08-191287浏览
询问 AIQualcomm Quick Charge，简称QC快充， 是美国高通公司推出的一套面向智能终端设备的快充标准。这套快充技术从QC2.0、QC3.0，一直升级到了最新的QC4、QC5。其中QC5支持高达100W的充电功率。高通最新充电协议的发布，除了提供100W的快充功率外，还有希望解决目前大功率快充与设备间的兼容性问题。
高通于2021年5月更新了Quick Charge认证设备列表，充电头网根据更新的型号，整理出支持高通QC5和QC4+的充电器协议芯片，其中通过高通QC5认证的协议芯片共有4款，通过高通QC4+认证的协议芯片共有22款。

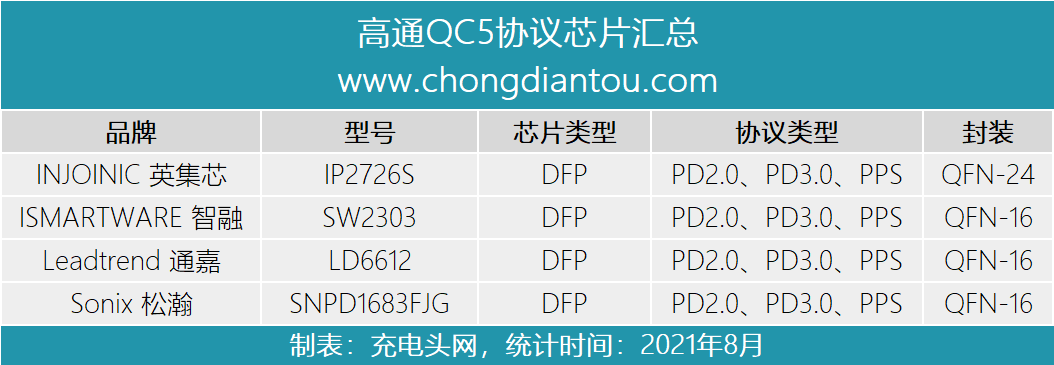

高通QC5协议芯片汇总
目前高通官方《Quick Charge devices list》技术文档推荐的QC5协议芯片共计四个品牌，每家都有一颗协议芯片。同时这些快充协议也支持USB PD、PPS协议，已经被市场上广泛采用。
同时，高通还更新了支持QC5充电技术的手机，为努比亚红魔6和努比亚红魔6Pro。

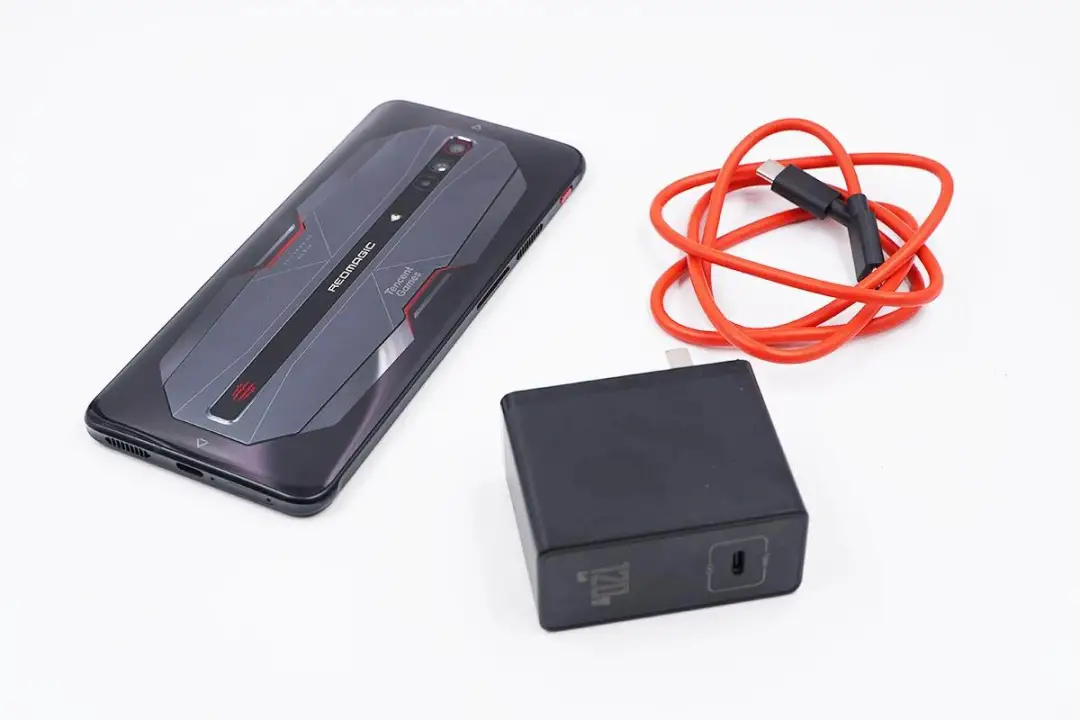

红魔6Pro支持最大120W快充，还标配了120W氮化镓充电器以及6A数据线，机内采用双电芯加双电荷泵的技术，可在21分钟内充满4500mAh电池。

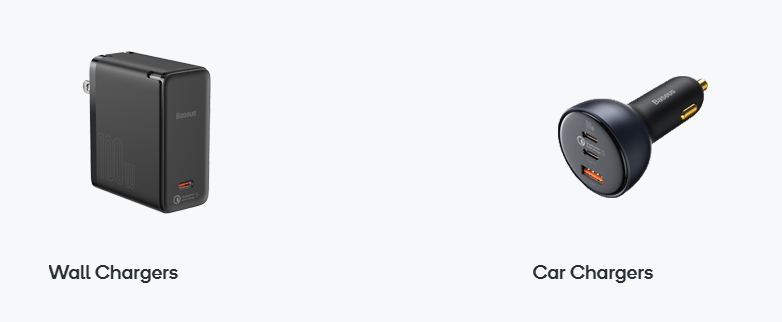

在周边生态方面，目前倍思已经推出了高通QC5授权认证的充电器、充电宝和车充三大类产品。其中充电器已经上市，充电宝和车充将会在近期发布。
英集芯 IP2726S
其中英集芯IP2726S是第一款通过高通QC5认证的快充芯片，支持多种反馈控制形式，适合充电器、车充、移动电源等输出场合应用，满足手机、笔记本电脑等多种设备的快充需求。

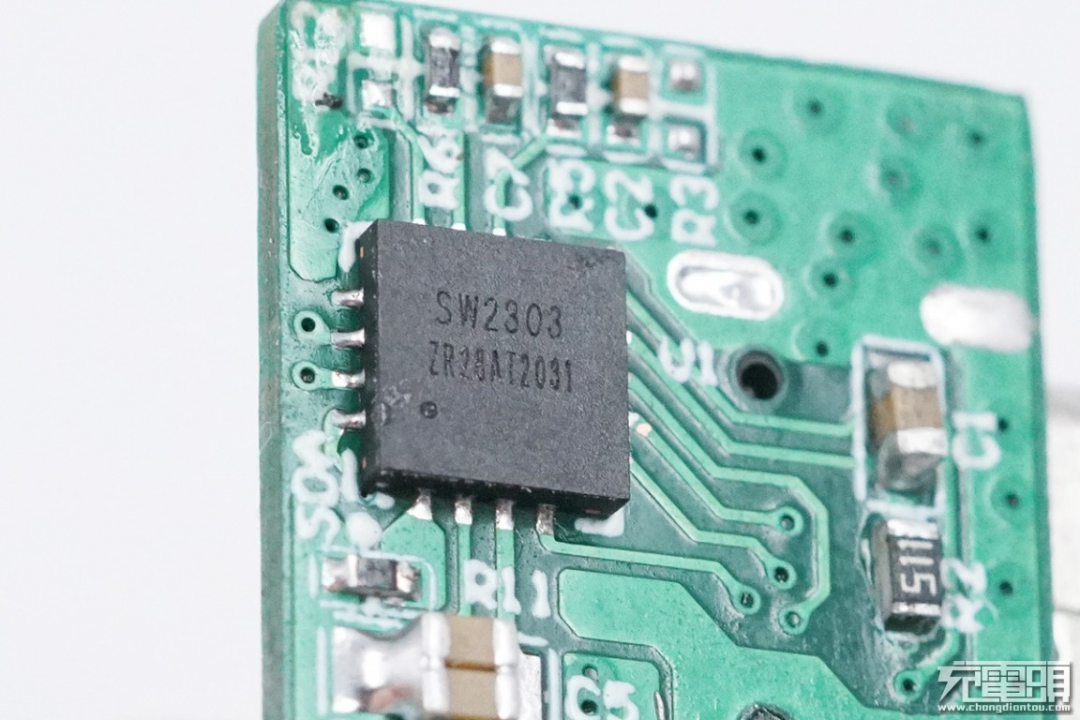

智融 SW2303
智融SW2303是业内首款非MCU架构的QC5认证协议芯片，支持光耦反馈和FB反馈，集成度高。支持充电器和车充以及移动电源应用，还可在多口应用中实现动态功率分配。

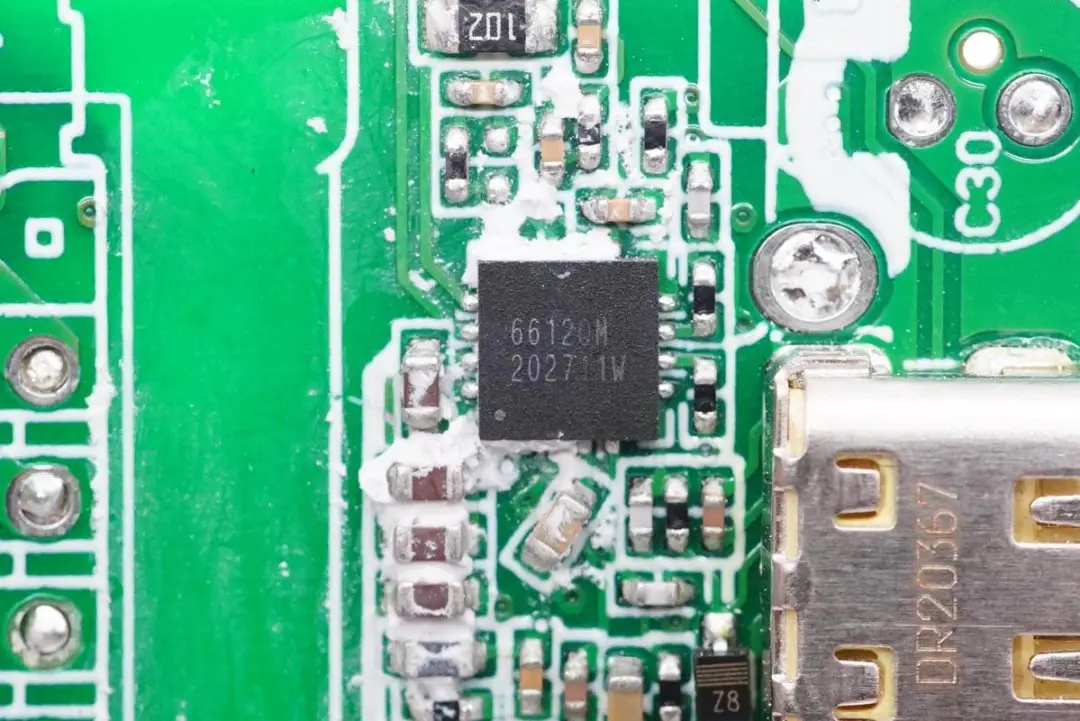

通嘉 LD6612
通嘉LD6612是一颗高集成度的USB-C接口协议芯片，已经通过高通QC5认证，可用于充电器应用，外围电路精简。

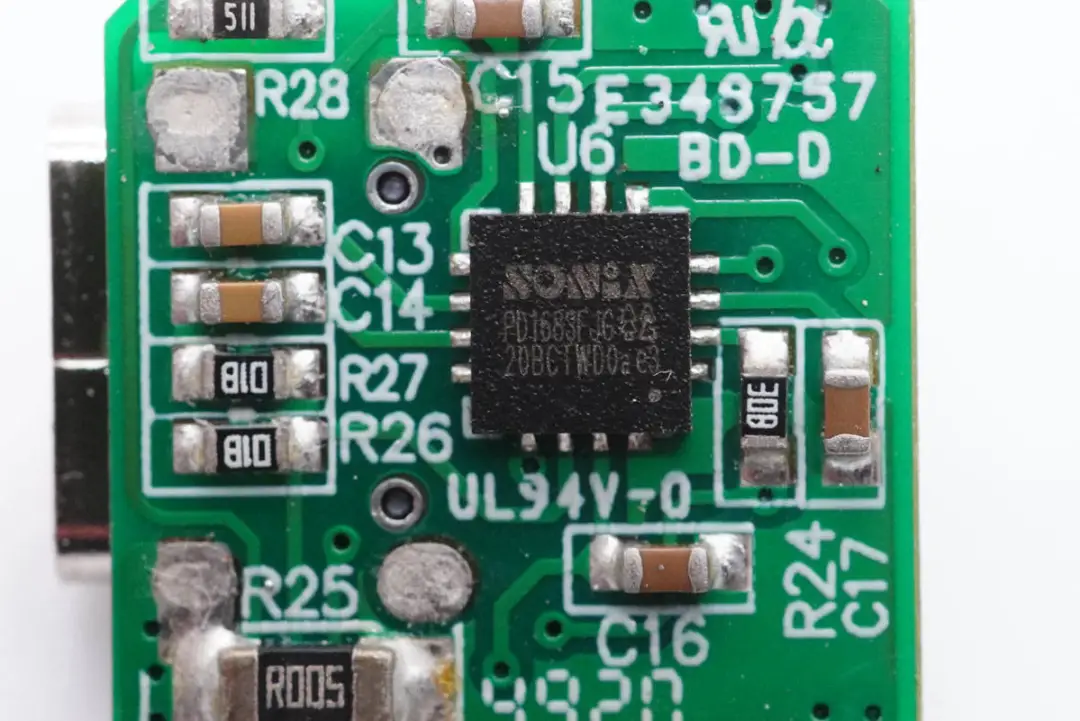

松瀚 SNPD1683FJG
松瀚 SNPD1683是高度集成的USB Type-C接口控制器，内置8位8051处理器及完整的Type-C USB PD收发器，支持光耦反馈，可用于充电器应用。
高通QC4协议芯片汇总

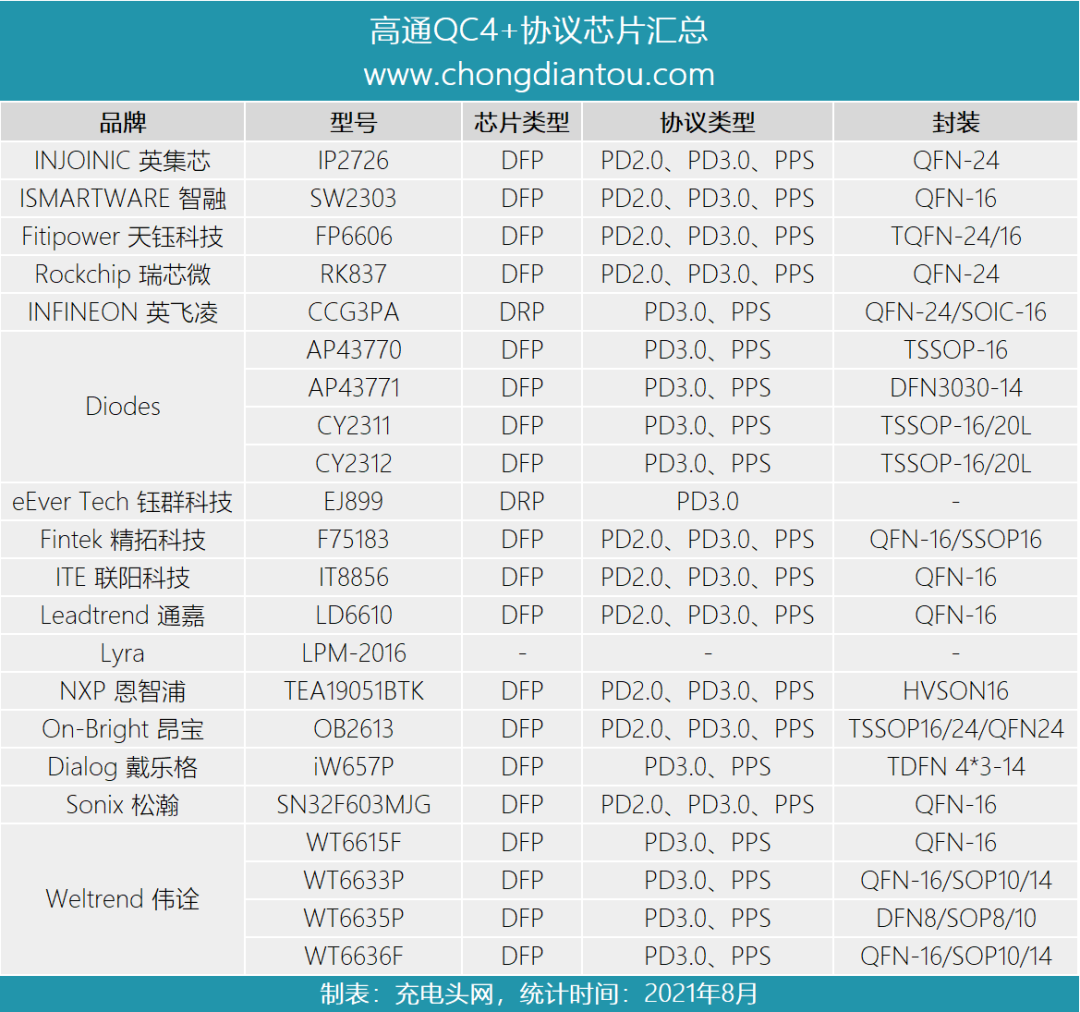

下面是高通QC4+认证协议芯片的汇总及介绍。目前高通官方《Quick Charge devices list》技术文档推荐的QC4协议芯片共计16个品牌，芯片数量共计21款。这些支持QC4+快充芯片，同样兼容USB PD、PPS等快充协议，以下是详细应用案例介绍。

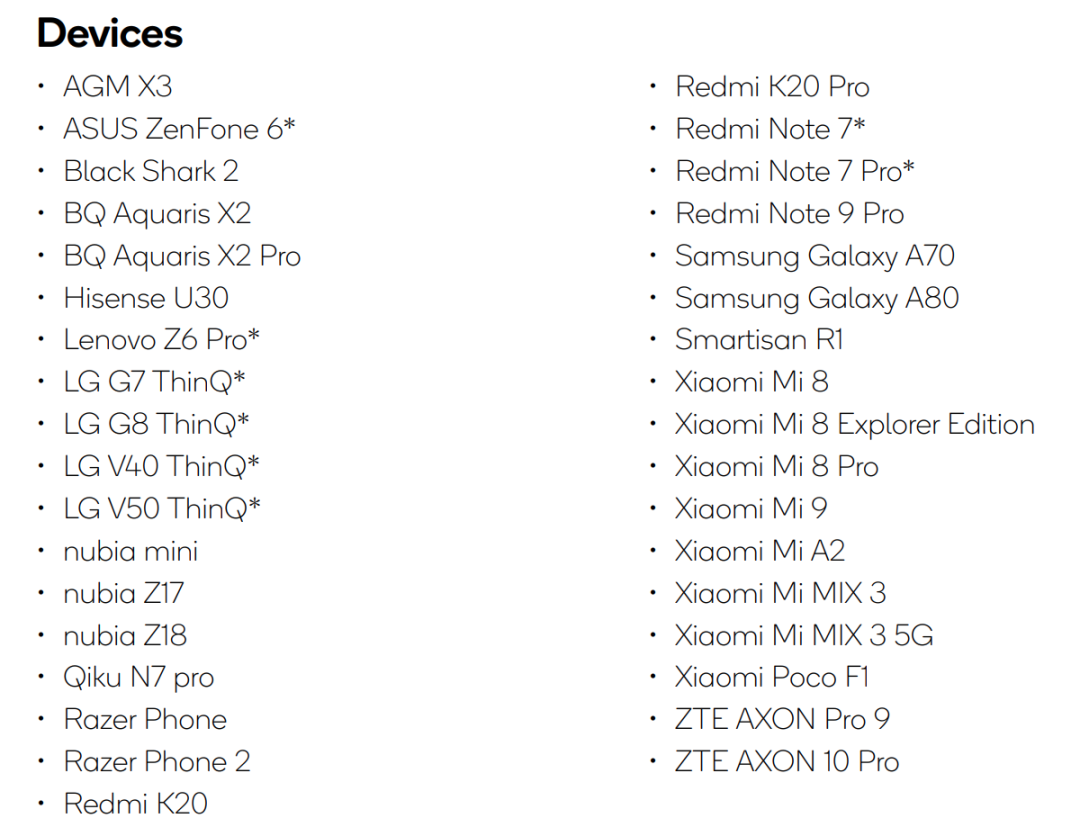

在本次更新中，支持高通QC4和QC4+快充技术的手机共有35款，15个品牌。
其中海信、努比亚、雷蛇、小米及中兴多款国产手机均支持QC4+快充技术。

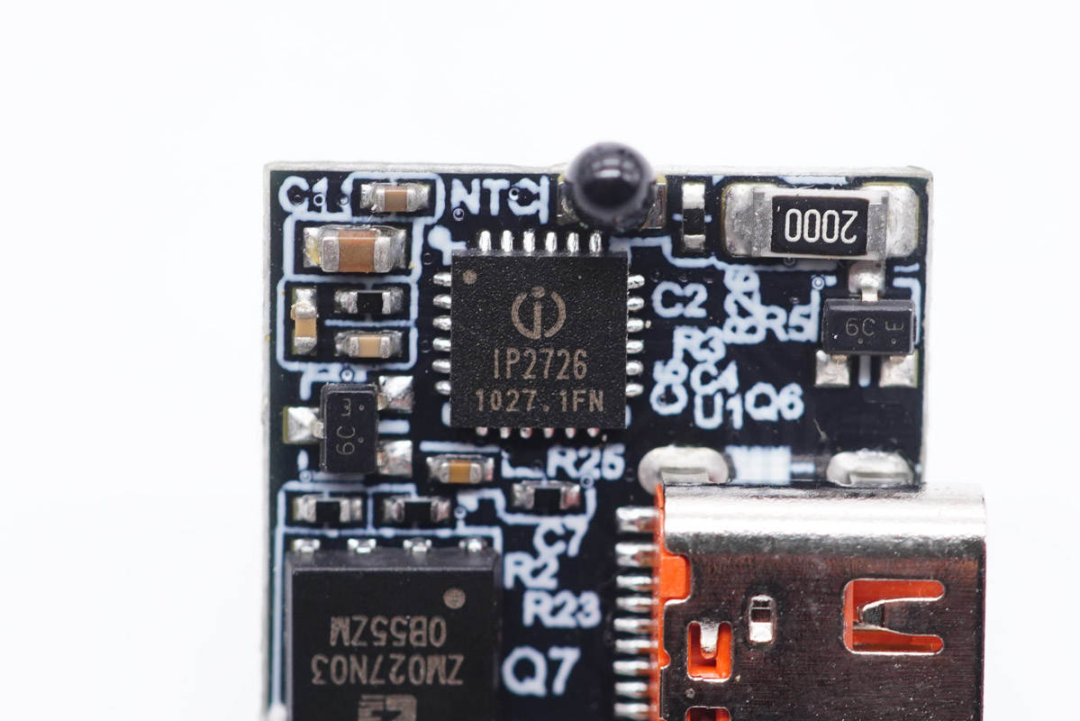

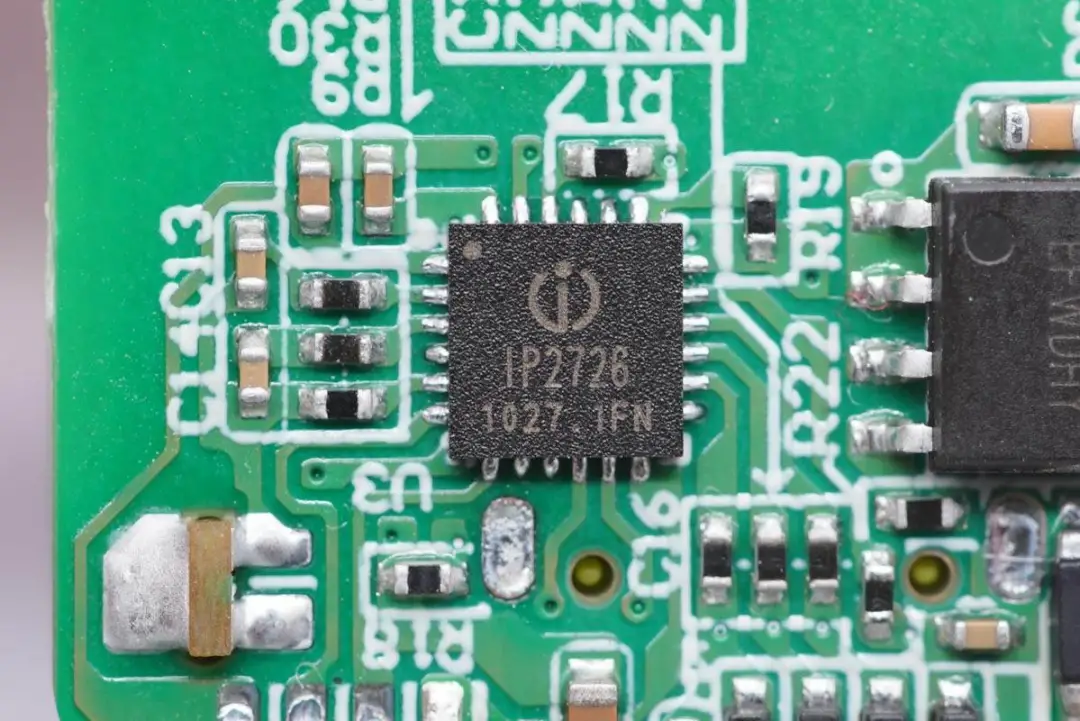

英集芯 IP2726
IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。

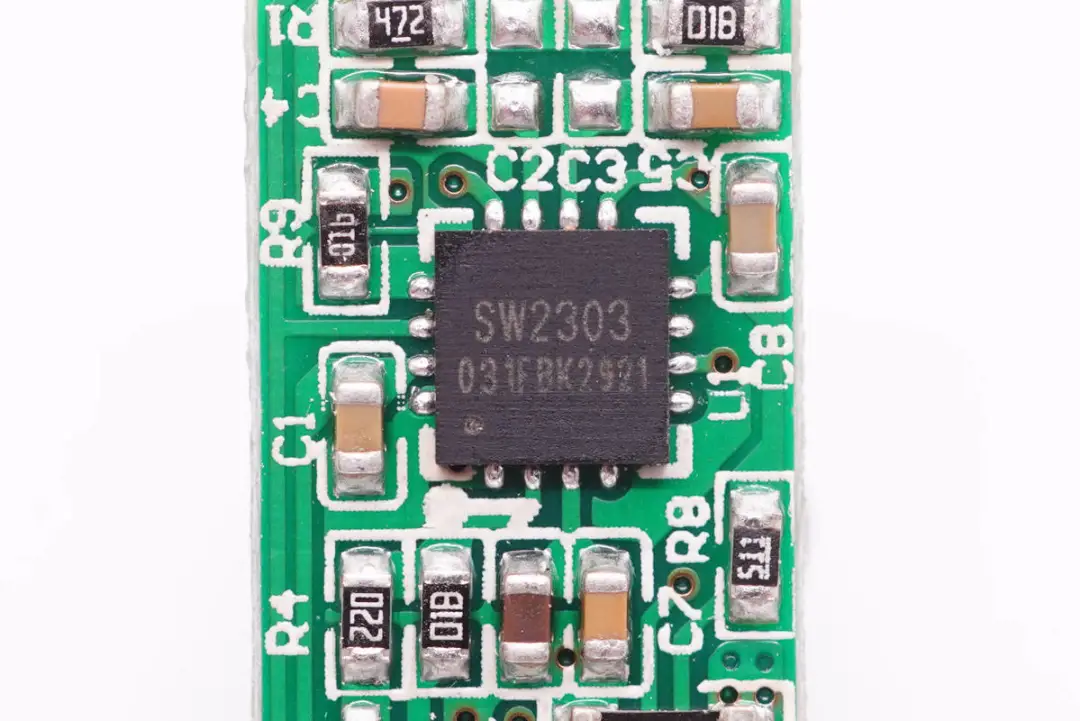

智融 SW2303
智融SW2303是业内首款非MCU架构的QC5和QC4+认证协议芯片，支持光耦反馈和FB反馈，集成度高。支持充电器和车充以及移动电源应用，还可在多口应用中实现动态功率分配。

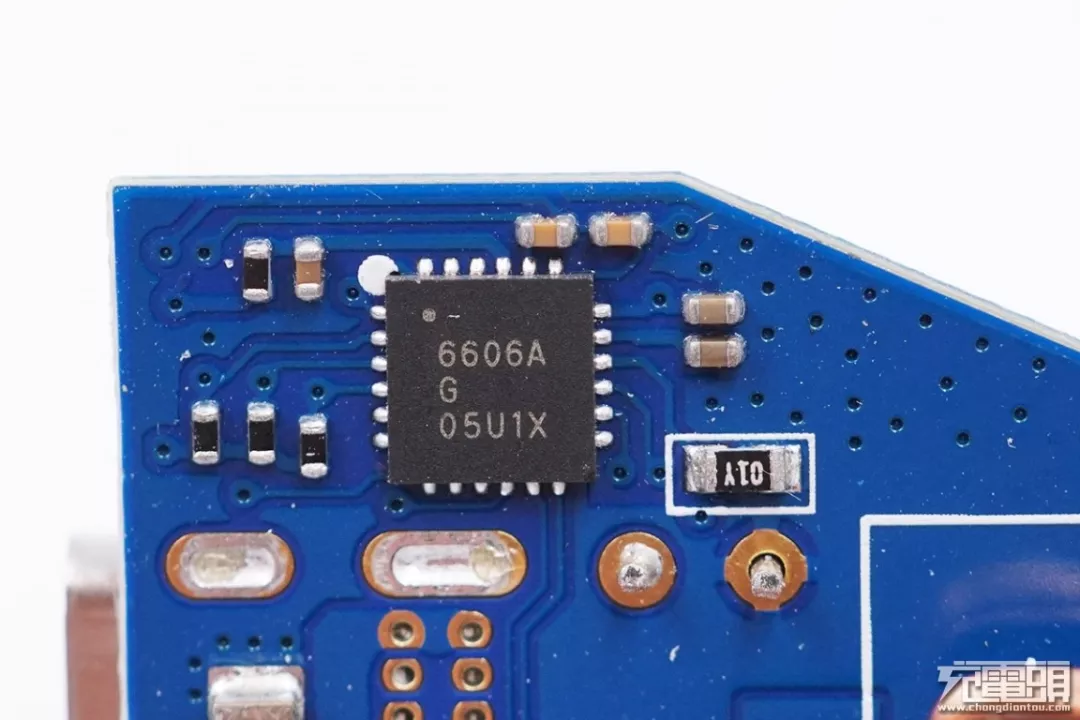

天钰科技 FP6606
天钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，兼容性很强。

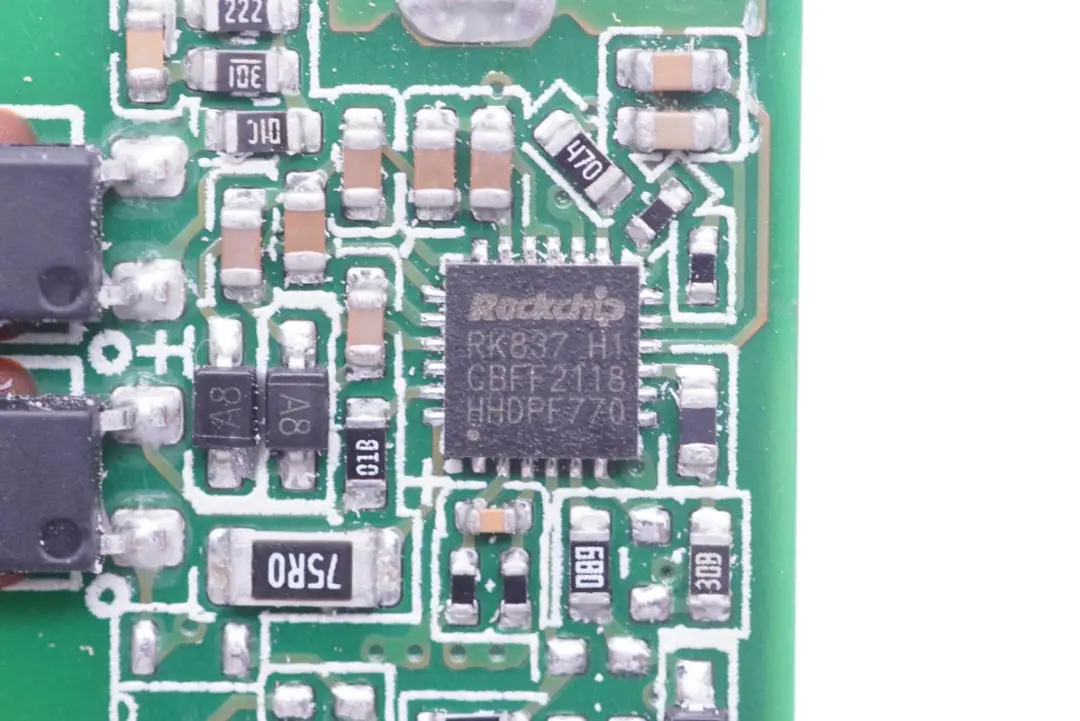

瑞芯微 RK837
瑞芯微RK837支持USB Type-C和Type-A双接口，支持I2C接口；集成NMOS驱动，VBUS开关管可使用低成本性能好的NMOS，内部集成快速放电电路；内部集成高精度ADC，可实现3-22V以10mV精度输出，使用5mΩ取样电阻，可实现0.1-12A以12mA精度恒流；DP/DM/CC1/CC2引脚均支持26V耐压，可有效防止损坏的数据线造成产品损坏，芯片还内置了过流、过压和过热保护。

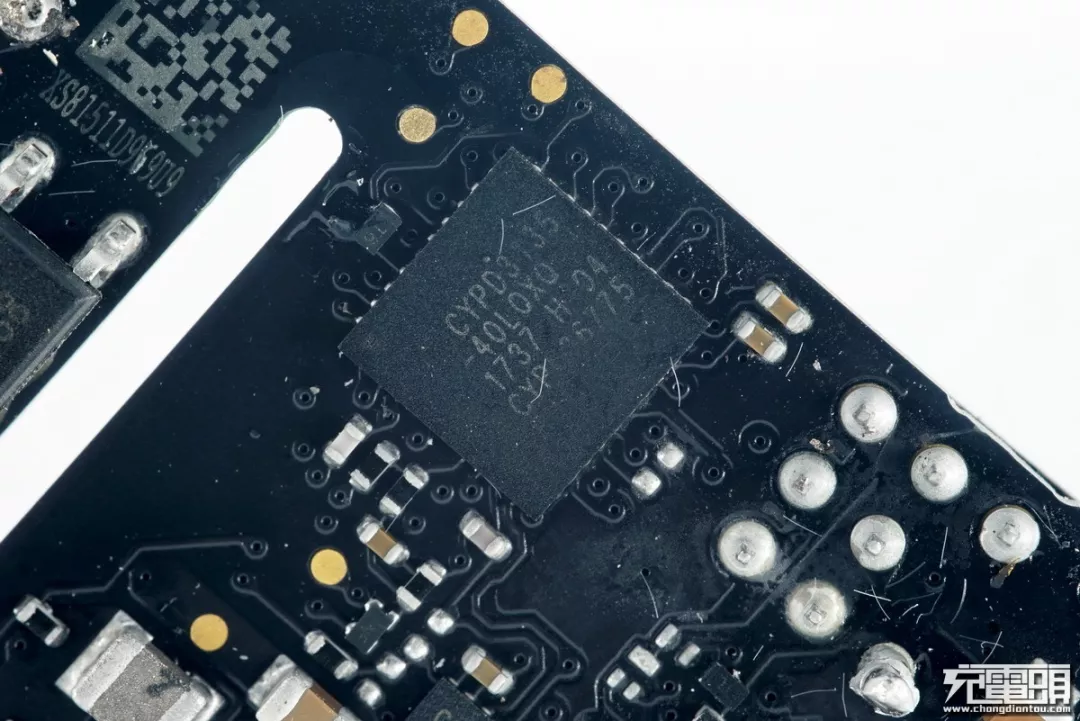

英飞凌 CCG3PA
EZ-PD™CCG3PA是英飞凌USB Type-C和支持PD协议的控制器，适用于电源适配器、无线充电器、汽车充电器和移动电源。

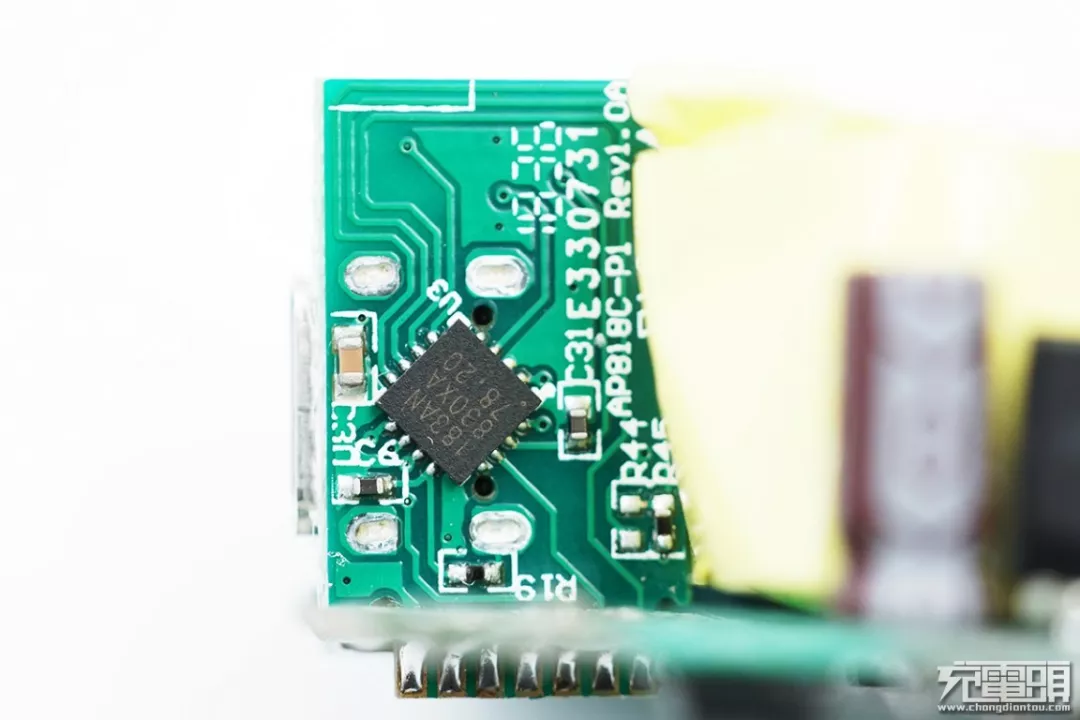

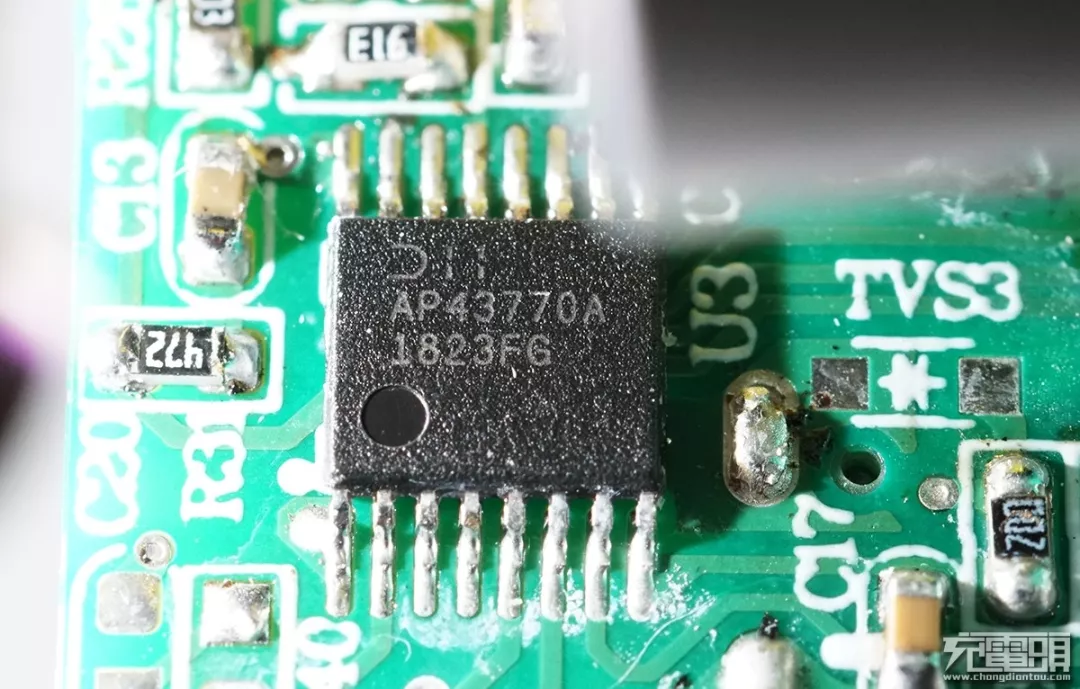

Diodes AP43770
AP43770是一颗高度集成的USB-C接口控制器，适用于充电器应用。支持高通QC4+协议和USB PD3.0快充协议，还支持PPS协议。
Diodes AP43771
AP43771是一颗高度集成的USB-C接口控制器，适用于充电器应用。支持高通QC4+协议和USB PD3.0 PPS快充协议。

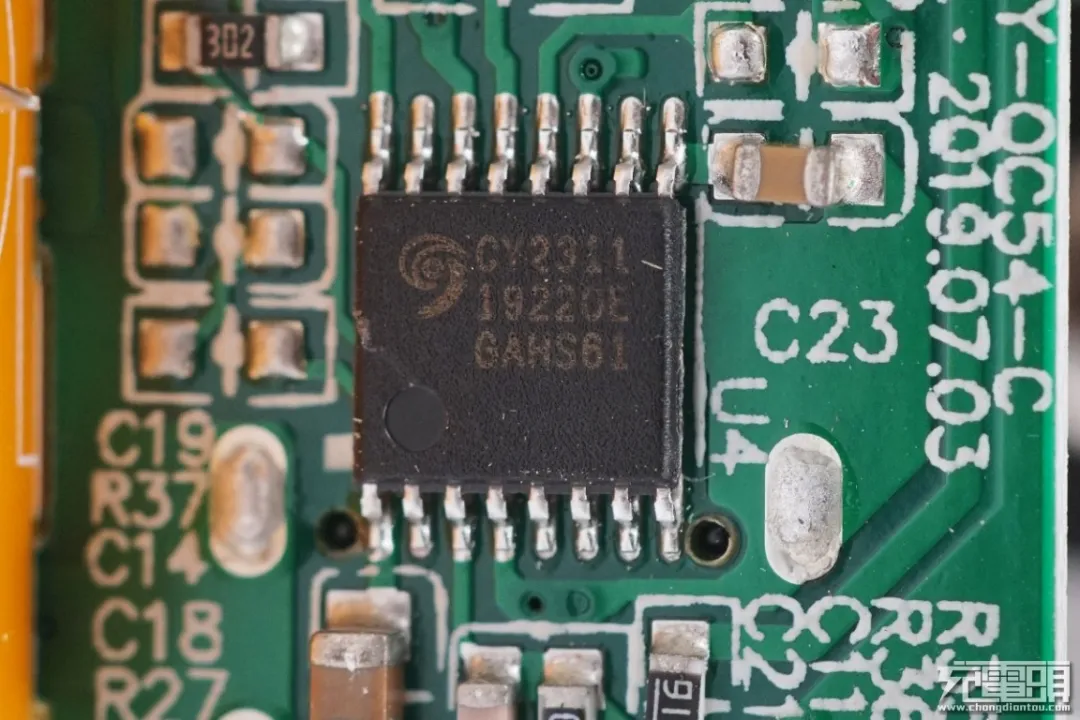

Diodes CY2311
CY2311是一款支持QC4+和PD3.0的协议芯片，支持20mV步进精度，支持光耦输出电压反馈。
精拓科技 F75183
精拓F75183支持高通QC 4.0/4.0+快充，同时也支持USB PD2.0/3.0 (PPS)，可使用NMOS作为VBUS开关管，支持多种保护功能。

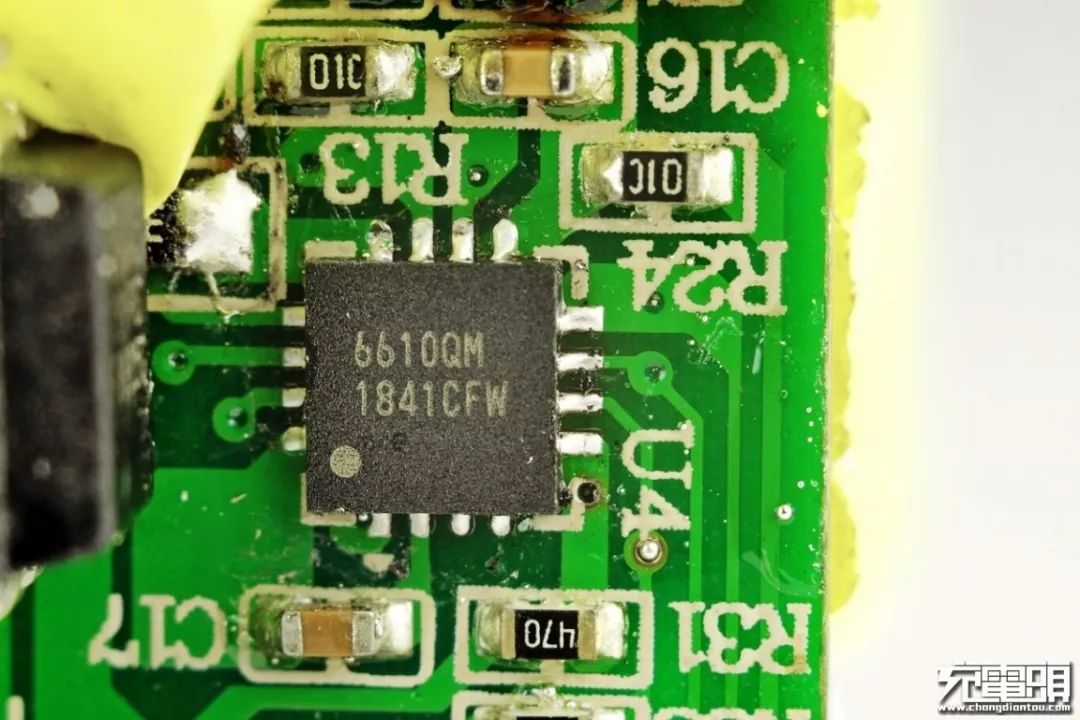

通嘉 LD6610
通嘉科技LD6610是一颗高度集成的USB Type-C PD控制器，内部整合了MOSFET控制电路及微控制器，采用嵌入式8位MCU来处理USB PD协议，可支持QC4/4+、QC3.0、QC2.0等快充标准。

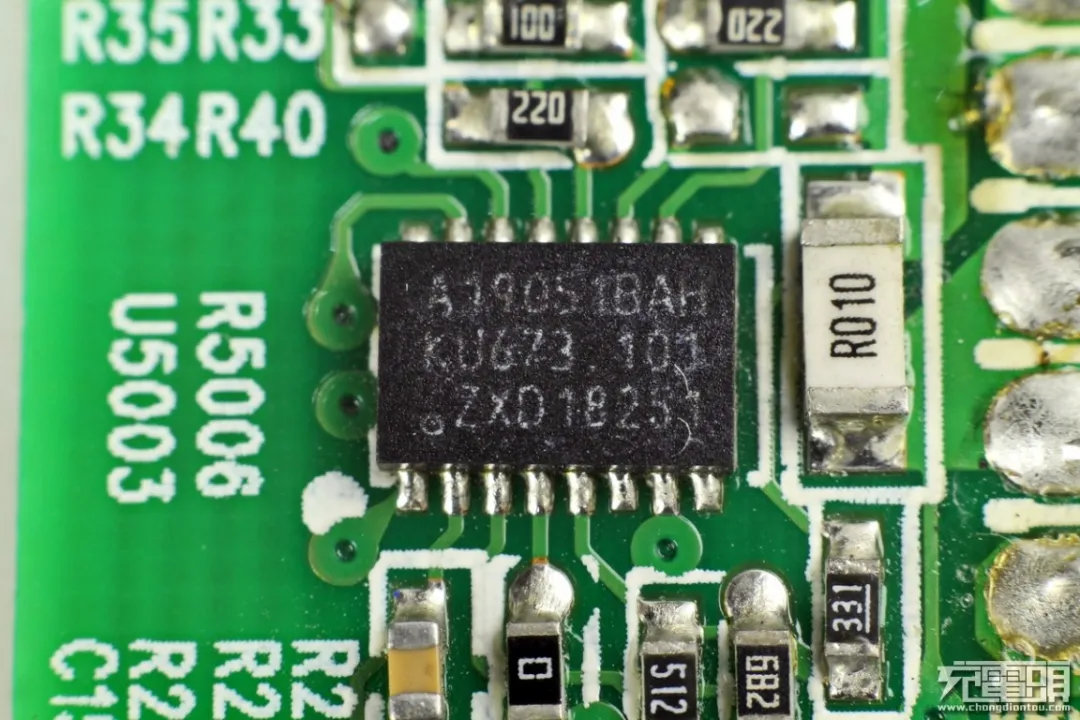

恩智浦 TEA19051BTK
恩智浦TEA19051BTK，是一颗可以灵活配置，支持PPS和QC4+快充协议的协议芯片。

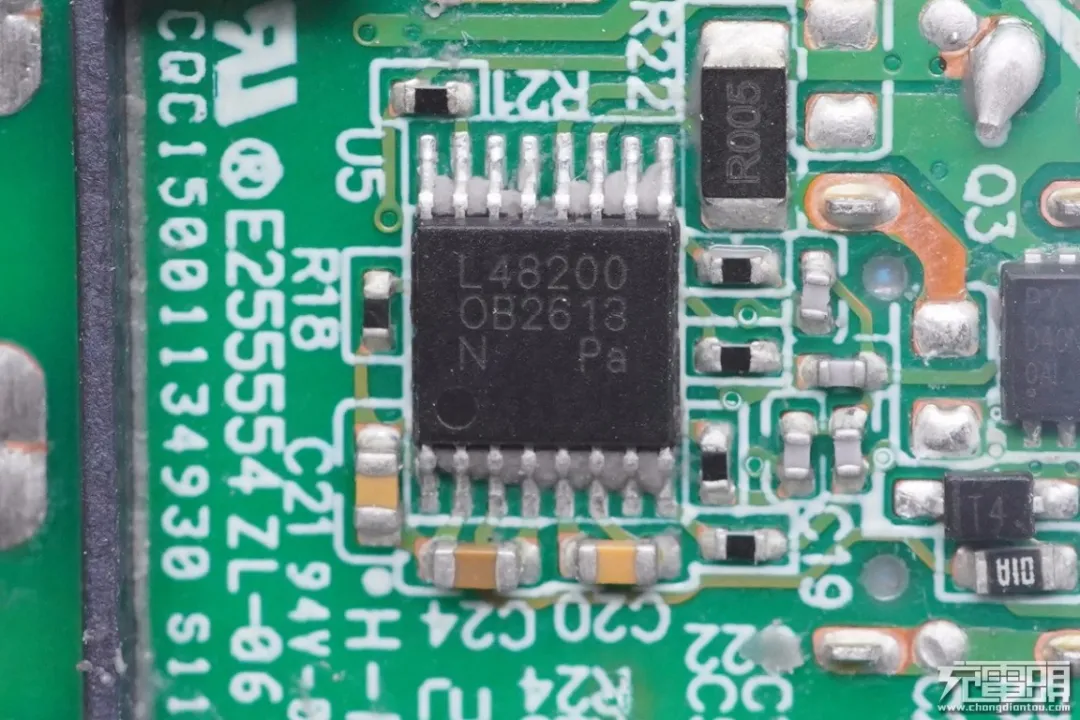

昂宝 OB2613
昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。
Dialog iW657P
iW657是dialog推出的USB PD3.0协议芯片，支持高通QC4+，同时内部集成电流采样，最高支持7个PDO，内置驱动NMOS的电荷泵。

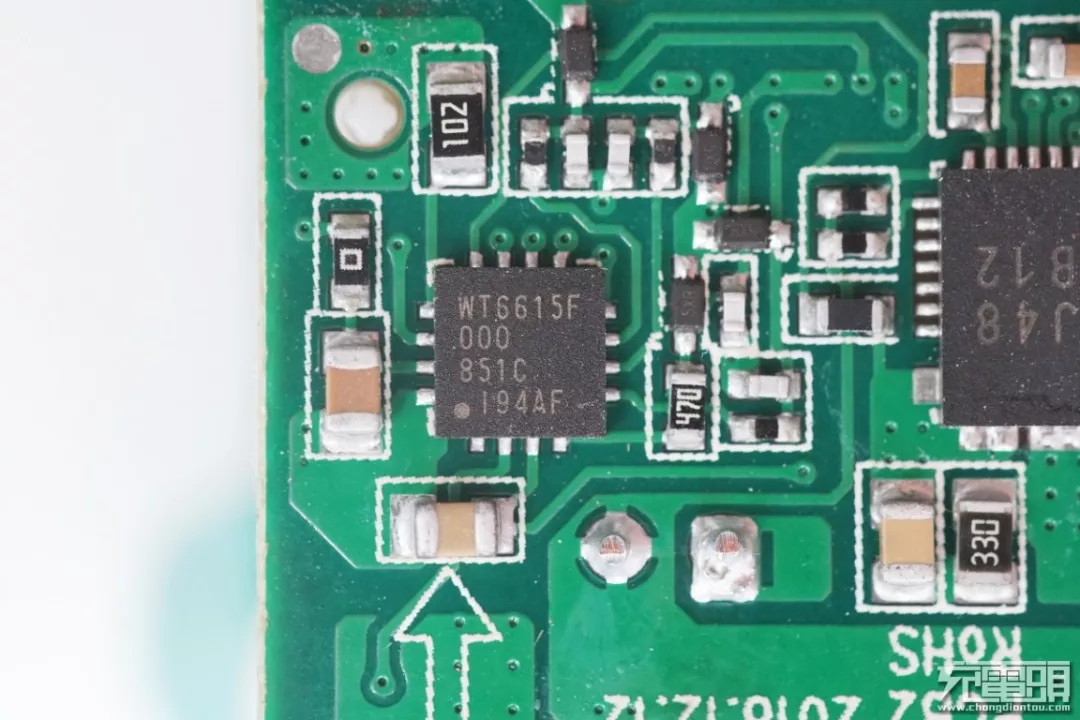

伟诠 WT6615F
伟诠WT6615F是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。高度集成的WT6615F可以应用于适配器、车充、移动电源等设备，同时伟诠WT6615F支持USB PD最新的Programmable Power Supply（PPS）规范，通用于移动设备的直充方案。

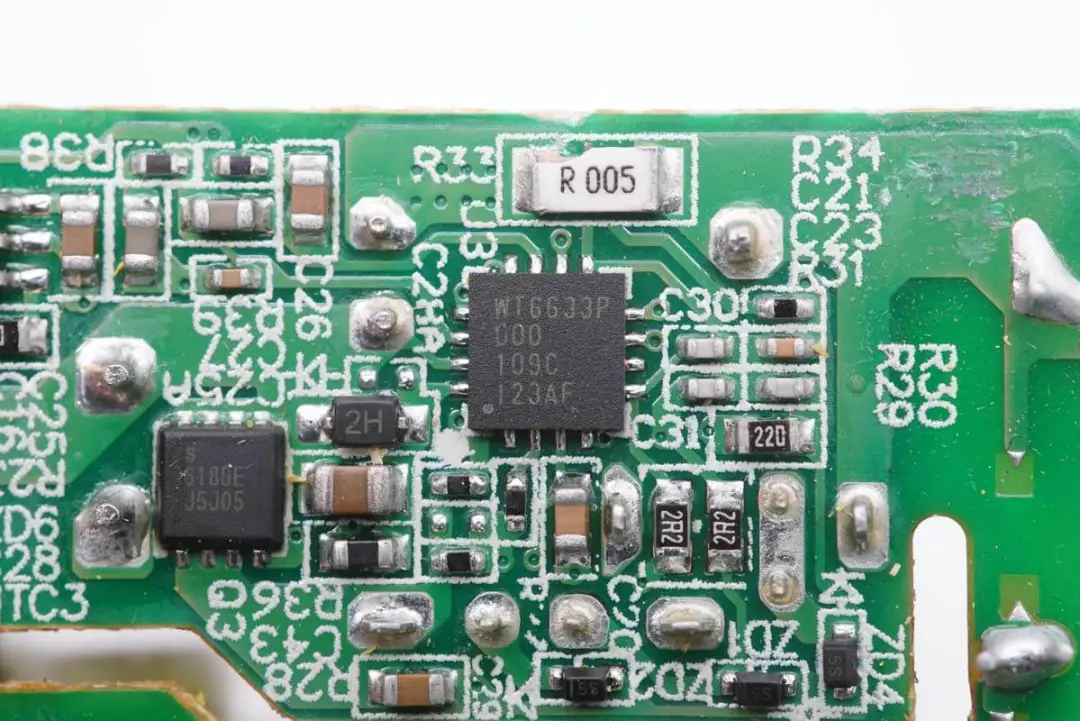

伟诠 WT6633P
伟诠WT6633P内置8051内核，内置恒压恒流控制，片内集成输出电流传感，支持线损补偿，内置完善的保护功能。

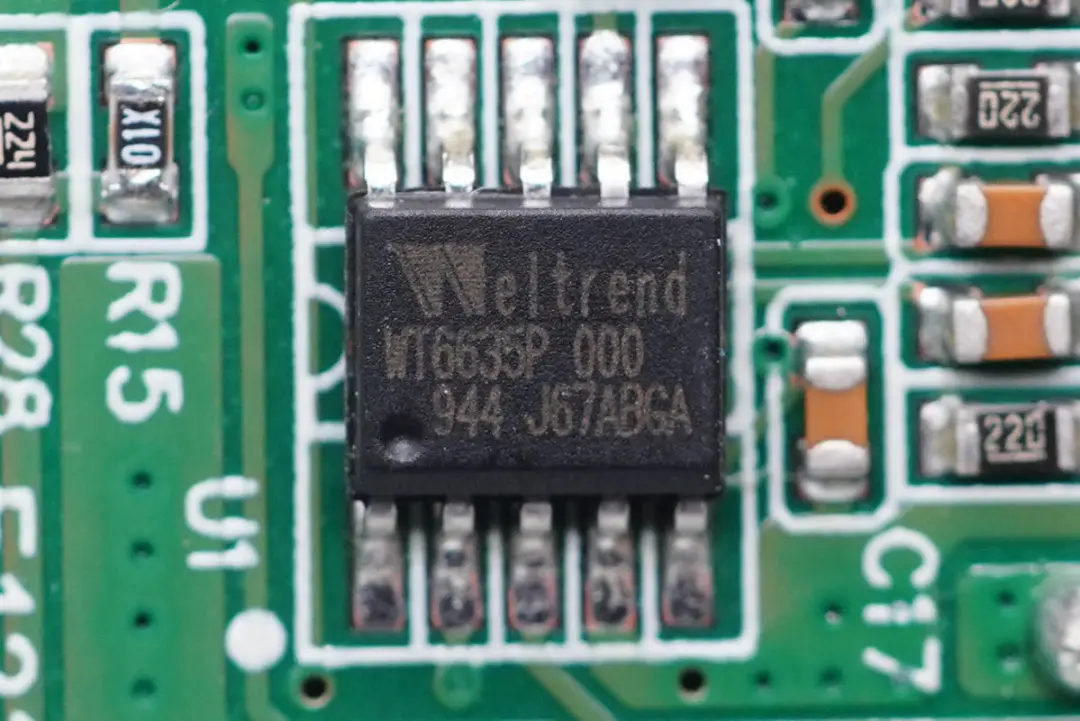

伟诠 WT6635P
伟诠WT6635P支持QC4+和PPS快充协议，采用I2C接口数传与PI INN3379C通讯，调节输出电压，SOP10封装。

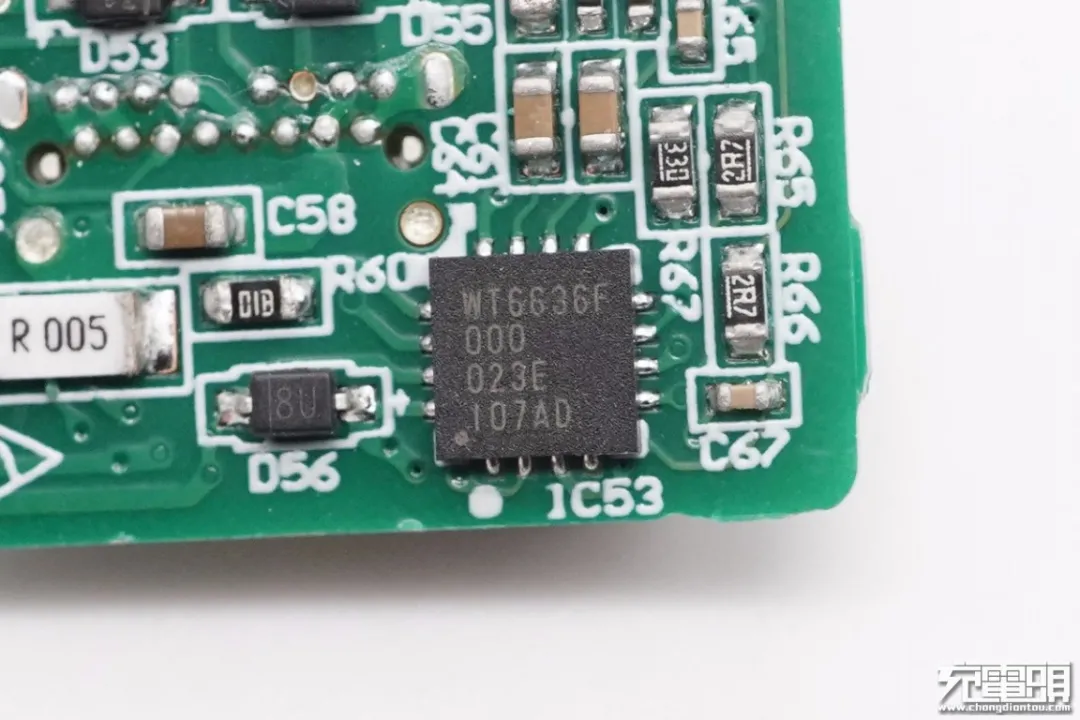

伟诠 WT6636F
伟诠WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

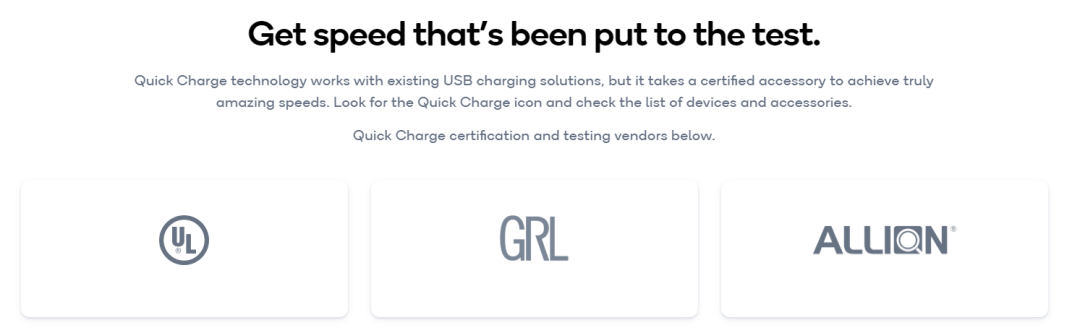

高通授权三大认证实验室
高通官网目前推荐的Quick Charge认证实验室共有三家，分别是UL、GRL、ALLION。这三家均可提供Quick Charge产品测试、颁证，涵盖的产品有芯片、充电器、充电宝、车充等产品。通过认证的产品将会获得一份高通官方颁发的证书，证书示意图如下，才能获得Quick Charge徽标使用授权。
这三大实验室在粤港澳大湾区均设置有办事处和运营中心，需要测试可以就近联系。
高通Quick Charge 5认证证书示意图。

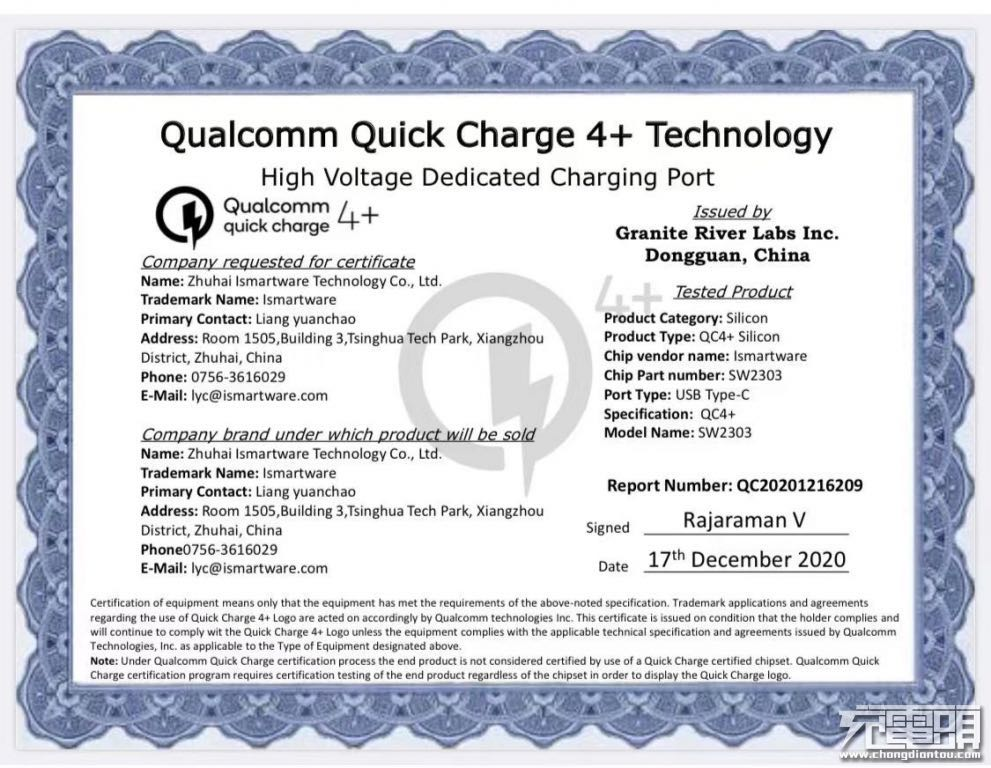

高通Quick Charge 4+认证证书示意图。
充电头网总结

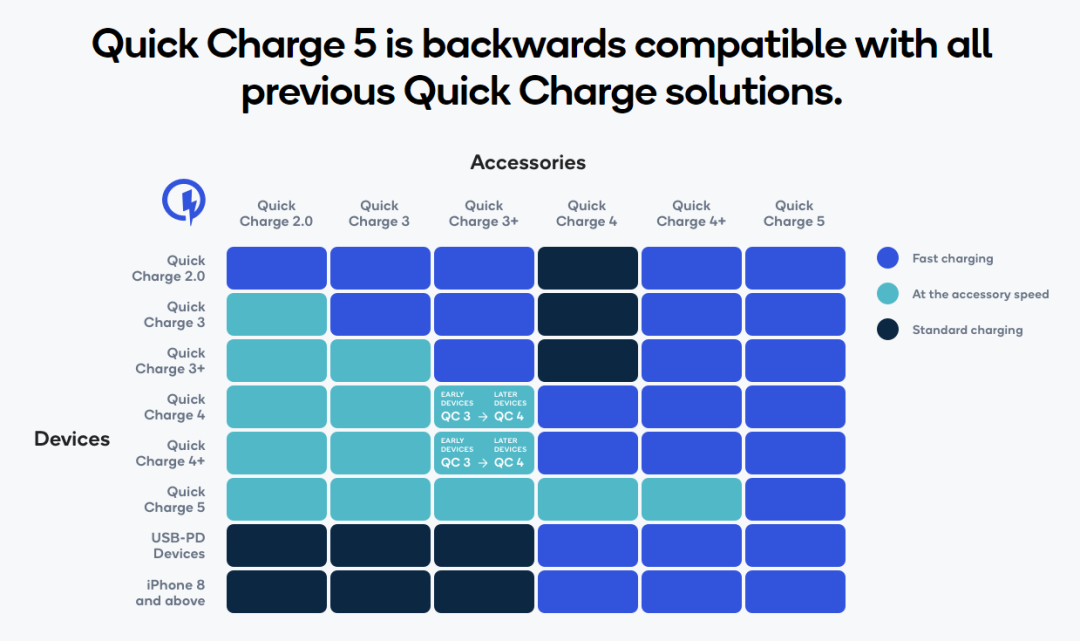

首先，高通的QC5快速充电技术，囊括了自QC2.0的设备，能够为QC2.0开始一直到QC5的设备提供快速充电，并且兼容USB PD的设备以及苹果支持PD快充的型号，可以说QC5充电技术，对移动设备来说就是个大一统的快充技术。在选购充电器时，认准QC5标识，就一定会兼容，并且可以以设备支持的最大功率进行充电。
通过对协议芯片的汇总发现，支持最新QC5快速充电技术的协议芯片，均来自中国。这充分体现了我国半导体行业的创新能力，具有优秀的兼容性，能够第一时间量产出货，逐步提升半导体行业的竞争力。
最后，通用性强的快速充电协议才是主流，高通推出的快充技术，不断方便着我们的生活，为生活带来便利。
