隔离电源和非隔离电源的区别，小白必读！

“南航一名23岁空姐在iPhone5充电时打电话被电死”，新闻在网上引起广泛关注。充电器也能能危害生命？专家分析手机充电器内部变压器漏电，220VAC的交流电漏电到直流端，并通过数据线传导到了手机金属壳上，最终导致触电身亡，发生无可挽回的悲剧。

那么手机充电器输出端为什么会带有220V的交流电呢？隔离电源的选型要注意哪些事项？如何区分电源是隔离与非隔离？业内通用的看法是：

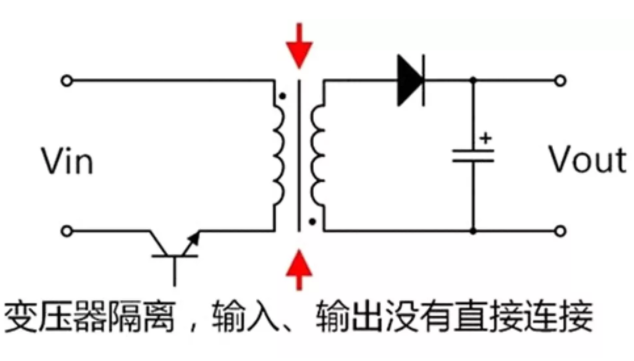

1、隔离电源：电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有电流回路，如图1所示：

图1 采用变压器的隔离电源

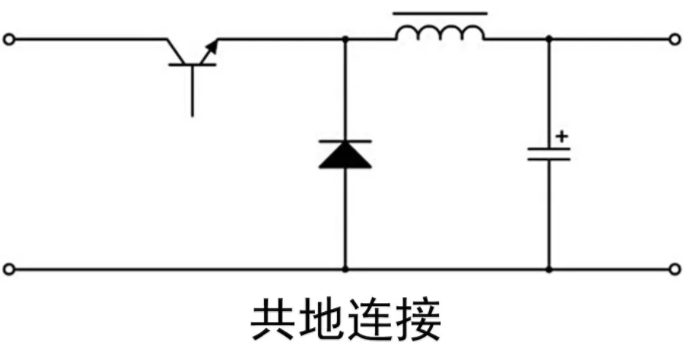

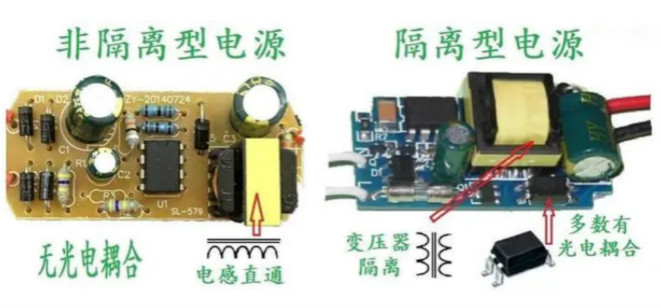

2、非隔离电源：输入和输出之间有直接的电流回路，例如，输入和输出之间是共地的。以隔离的反激电路和非隔离的BUCK电路为例，如图2所示。

图2 非隔离电源

一、隔离电源与非隔离电源的优缺点

由上述概念可知，对于常用的电源拓扑而言，非隔离电源主要有：Buck、Boost、Buck-Boost等;而隔离电源主要有各种带隔离变压器的反激、正激、半桥、LLC等拓扑。

结合常用的隔离与非隔离电源，我们从直观上就可得出它们的一些优缺点，两者的优缺点几乎是相反的。

使用隔离或非隔离的电源，需了解实际项目对电源的需求是怎样的，但在此之前，可了解下隔离和非隔离电源的主要差别：

①隔离模块的可靠性高，但成本高，效率差点。

②非隔离模块的结构很简单，成本低，效率高，安全性能差。

因此，在如下几个场合，建议用隔离电源：

①涉及可能触电的场合，如从电网取电，转成低压直流的场合，需用隔离的AC-DC电源；

②串行通信总线通过RS-232、RS-485和控制器局域网(CAN)等物理网络传送数据，这些相互连接的系统每个都配备有自己的电源，而且各系统之间往往间隔较远，因此，我们通常需要隔离电源进行电气隔离来确保系统的物理安全，且通过隔离切断接地回路，来保护系统免受瞬态高电压冲击，同时减少信号失真；

③对外的I/O端口，为保证系统的可靠运行，也建议对I/O端口做电源隔离。

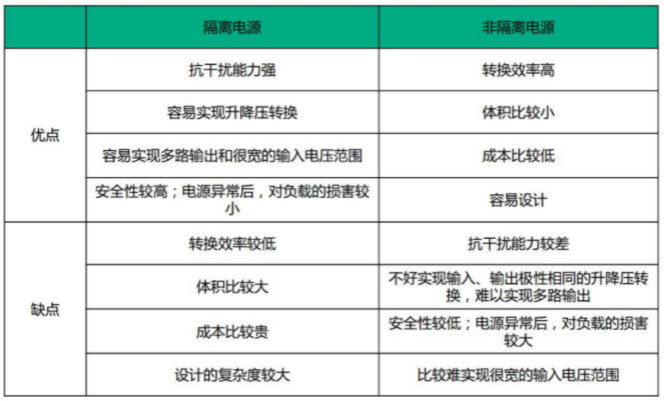

总结的表如表1所示，两者的优缺点几乎是相反的。

表1 隔离电源和非隔离电源的优缺点

二、隔离电源与非隔离电源的选择

通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们已可做成准确的判断：

①系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源。

② 电路板内的IC或部分电路供电，从性价比和体积出发，优先选用非隔离的方案。

③ 对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔离电源，有些场合还必须用加强隔离的电源。

④ 对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电。

⑤ 对于采用电池供电，对续航力要求严苛的场合，采用非隔离供电。

通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电设计，我们可总结出其选择的场合。

1、隔离电源

● 系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源；

● 对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源和白色家电，为保证人身的安全， 必须用隔离电源，如MPS的MP020，为原边反馈隔离型AC-DC，适合于1~10W应用 ；

● 对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电。

2、非隔离电源

电路板内的IC或部分电路供电，从性价比和体积出发，优先选用非隔离的方案；如MPS的MP150/157/MP174系列buck型非隔离AC-DC，适合于1~5W应用；

对于工作电压低于36V，采用电池供电，对续航力要求严苛的场合，优先采用非隔离供电，如MPS的MP2451/MPQ2451。

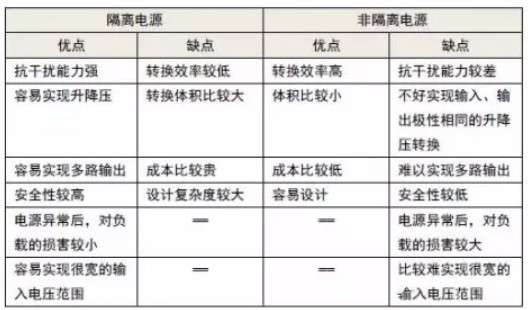

隔离电源与非隔离电源优缺点

通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们可遵循以下判断条件：

对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔离电源，有些场合还必须用加强隔离的电源。

一般场合使用对模块电源隔离电压要求不是很高，但是更高的隔离电压可以保证模块电源具有更小的漏电流，更高的安全性和可靠性，并且EMC特性也更好一些，因此目前业界普遍的隔离电压水平为1500VDC以上。

三、隔离电源模块选型的注意事项

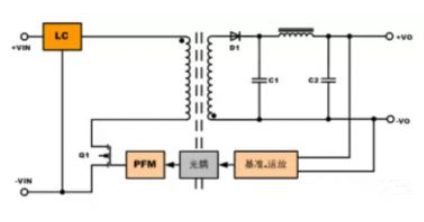

电源的隔离耐压在GB-4943国标中又叫抗电强度，这个GB-4943标准就是我们常说的信息类设备的安全标准，就是为了防止人员受到物理和电气伤害的国家标准，其中包括避免人受到电击伤害、物理伤害、爆炸等伤害。如下图为隔离电源结构图。

隔离电源结构图

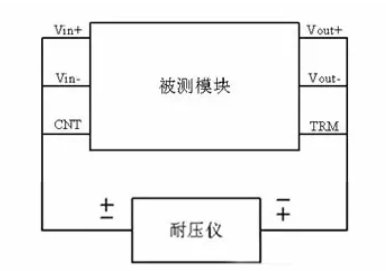

作为模块电源的重要指标，标准中也规定了隔离耐压相关测试方法，简单的测试时一般采用等电位连接测试，连接示意图如下：

隔离耐压测试示意图

测试方法：

将耐压计的电压设为规定的耐压值，电流设为规定的漏电流值，时间设为规定的测试时间值；

操作耐压计开始测试，开始加压，在规定的测试时间内，模块应无击穿，无飞弧现象。

注意在测试时焊接电源模块要选取合适的温度，避免反复焊接，损坏电源模块。

除此之外还要注意：

1、要注意是AC-DC还是DC-DC。

2、隔离电源模块的隔离耐压。例如隔离1000V DC 是否满足绝缘要求。

3、隔离电源模块是否有进行全面的可靠性测试。电源模块要经过性能测试、容差测试、瞬态条件测试、可靠性测试、EMC电磁兼容测试、高低温测试、极限测试、寿命测试、安规测试等。

4、隔离电源模块的生产工厂产线是否规范。电源模块生产线需要通过ISO9001, ISO14001，OHSAS18001等多项国际认证，如下图3所示。

图3 ISO认证

5、隔离电源模块是否有应用在工业、汽车等恶劣环境。电源模块不仅仅大量应用与恶劣的工业环境，同时在新能源汽车的BMS管理系统中也游刃有余。

四、关于隔离电源与非隔离电源的感悟

首先阐述一个误区：很多人认为非隔离电源不如隔离电源好，因为隔离电源贵，所以肯定贵的就好。

为什么现在大家的印象当中用隔离电源比用非隔离的要好，其实不然，这种想法都是停留在几年前的想法当中。因为前几年非隔离的稳定性确实没有隔离稳定，但随着研发技术的更新，现如今非隔离已经非常成熟，日渐稳定。说到安全性，其实现在非隔离电源也是很安全的，只要在结构稍微做下改动，对人体还是很安全的，同样的道理，非隔离电源也是可以过很多安规标准，例如:ULTUVSAACE等。

实际上非隔离电源损坏的根源就是电源AC线两端的浪涌电压所致，也可以这么说，雷击浪涌吧，这种电压是加在电压AC线两端的瞬间高压，有时高达三千伏，但时间很短，能量却极强，在打雷时会发生，或是在同一条AC线上，当一个大的负载断开瞬间，因为电流惯性的原因也会发生，这个电压进入电源，对于非隔离BUCK电路，会瞬间传达到输出，击坏恒流检测环，或是进一步击坏芯片，造成300v直通，而烧掉整条灯管。对于隔离反激电源，会击坏MOS,现象就是保管，芯片，MOS管全烧坏。现在LED驱动电源，在使用过程中坏的，80%以上都是这两种类似现象。而且，小型开关电源，就算是电源适配器，也经常损坏的是这个现象，均是浪涌电压所致，而在LED电源里，表现的更加普遍，这是因为LED的负载特性是特别的怕浪涌电压的。

如果按照一般的理论来讲，电子电路里，元器件越少，可靠性越高，相应越多的元件的电路板可靠性则越低。实际上非隔离电路的元件是比隔离电路要少的，为什么隔离电路可靠性高。其实说白了，不是什么可靠性，而是非隔离电路对于浪涌太敏感，抑制能力差，隔离电路，因为能量是先进入变压器，然后从变压器再输送到LED负载的。BUCK电路是输入电源一部分直接加在了LED负载上，故前者对浪涌抑制和衰减能力强，所以浪涌来时损坏的机率小而已。实际上，不隔离电源的问题主要是在于浪涌问题，目前这个问题，因为只有LED灯具在大批量应用时，从概率上才能看出其解决的程度，所以很多人没有提出好的防治办法，更多的人则是不知道浪涌电压为何物，很多人。LED灯具坏了，也找不到原因，最后只能一句，什么此电源不稳定就了结了，具体哪里不稳定，他不知道。

非隔离电源一是效率，二是成本上比较有优势。

非隔离电源适合的场合：首先，是室内的灯具，这种室内用电环境较好，浪涌影响小。第二，使用的场合是高压小电流，低压大电流用非隔离没有意义，因为低压大电流非隔离的效率并不比隔离的高，成本也低不到多少去。三，电压相对较稳定的环境中使用非隔离电源。当然，如果有办法解决掉抑制浪涌的问题，那么非隔离电源的应用范围将大大拓宽！

隔离电源因为浪涌的问题，损坏率也不可小觑，一般那种返修回来，击坏保险，芯片，MOS的第一个应该想到是浪涌问题。为了减少损坏率，在设计时就行要考虑到浪涌的因素进去，或是在使用时要告戒用户，尽量避免浪涌发生。（如室内灯具，打雷时暂时先关掉）

综合所述，使用隔离与非隔离很多时候都是因为浪涌这个问题，而浪涌问题和用电环境是息息相关的，所以很多时候使用隔离电源和非隔离电源不能一刀切，非隔离电源在节能，成本上都是很有优势的，所以要科学的选用非隔离还是隔离作为LED驱动电源。

五、总结

本文介绍了隔离电源和非隔离电源的区别，以及各自的优缺点、适应场合，以及隔离电源的选型注意事项，希望工程师在产品设计时能以此为参考，正确应用电源在产品的研发中，以及在产品出现故障后，快速定位问题所在。
